En una articulacion de robot humanoide, un bloque de posicion cero o tope limite es una pieza pequena con impacto funcional alto. Ayuda a definir el limite mecanico, soporta la posicion de montaje y mantiene repetible la relacion de la articulacion. Si los agujeros, el arco o la planitud local se desplazan, la pieza puede verse correcta pero el montaje puede quedar duro o desalineado.

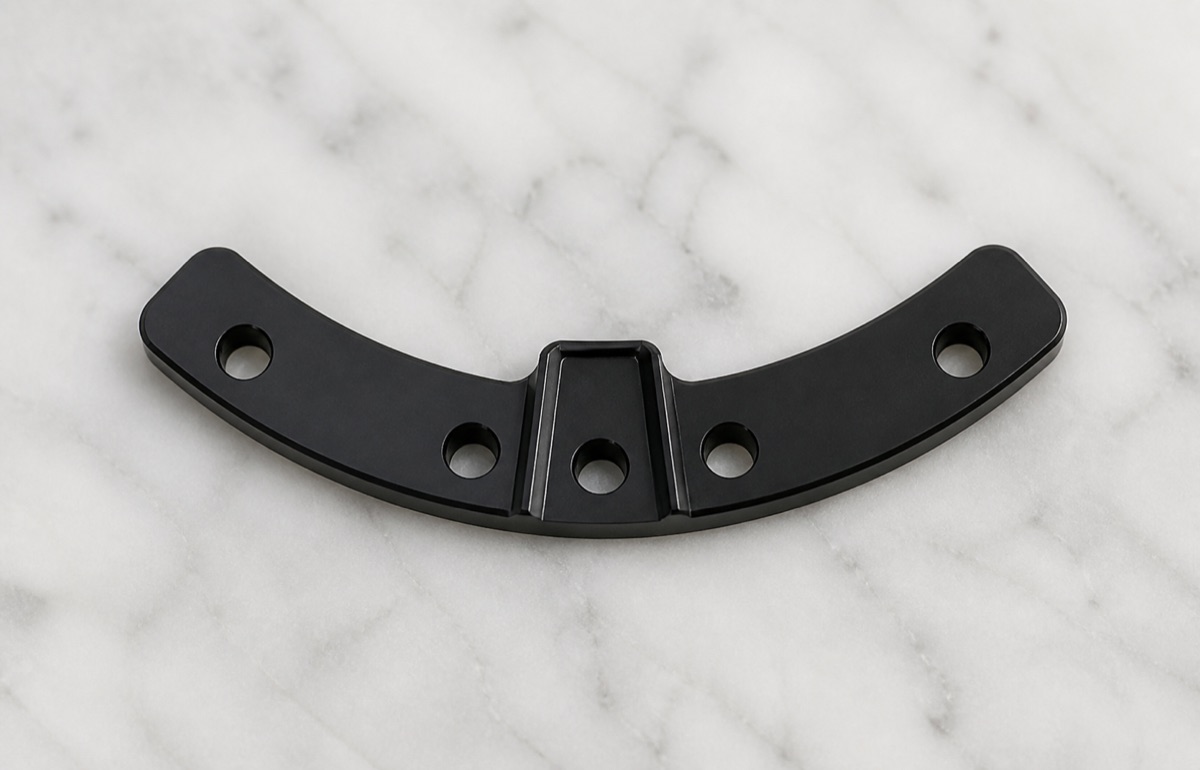

Este caso cubre un bloque curvo en aluminio 6061-T6 con acabado negro. La pieza es delgada, curva y tiene varios agujeros pequenos, una zona central elevada y transiciones estrechas. OEMach la trato como una pieza de relacion funcional, no como una simple placa perfilada.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Bloque curvo de posicion cero / tope limite para articulaciones de robots humanoides |
| Material | Aluminio 6061-T6 |
| Estructura | Placa curva delgada, zona elevada central, grupos de agujeros y bordes curvos |
| Acabado | Anodizado negro |
| Foco de proceso | Perfil de arco, relacion agujero-arco, sujecion de pieza delgada y control de rebabas |
| Foco de inspeccion | Diametro, paso de agujeros, contorno, planitud, bordes y apariencia del acabado |
Función de la pieza y contexto de ingeniería
En articulaciones roboticas, el bloque de tope suele trabajar con un soporte, un datum de sensor o un limitador mecanico. Para el cliente importa la relacion completa entre arco, agujeros y caras de contacto, no solo una dimension aislada.
Como la pieza es pequena y delgada, las rebabas y la deformacion local se notan en el montaje. Una rebaba en la boca del agujero puede levantar la pieza de su cara de apoyo. Un desbarbado excesivo en el arco puede cambiar el limite. El acabado negro tambien hace mas visibles golpes y marcas.
Retos de mecanizado
El primer reto es el perfil curvo. Los bordes interior y exterior deben mantener relacion correcta con el patron de agujeros y la zona central. Sin una estrategia de datum estable, la relacion agujero-borde puede desviarse aunque cada rasgo cumpla por separado.
El segundo reto es la sujecion de una pieza delgada. El aluminio 6061-T6 se mecaniza bien, pero una pieza curva fina puede recuperar tension al soltarla. Presion excesiva, apoyo desigual o acabado agresivo afectan planitud y bordes.
El tercer reto es la preparacion para acabado. El anodizado negro muestra con mas claridad rebabas, rayas, marcas de herramienta y golpes. Hay que desbarbar lo suficiente para ensamblar, pero sin redondear en exceso los limites.
Solución de fabricación de OEMach
OEMach reviso arco, zona elevada y agujeros como una sola relacion de datum antes de mecanizar. El proceso mantuvo apoyos o pestañas de proceso cuando fue util, mecanizo agujeros clave y zona central, y despues acabo arcos interior y exterior.
En zonas delgadas se redujeron fuerza de corte y presion de sujecion. Las trayectorias se organizaron para disminuir vibracion local y evitar sobrecorte en transiciones estrechas. El desbarbado cubrio bocas de agujero, caras de extremo, bordes curvos y pequenos radios.
Antes del tratamiento superficial se limpio e inspecciono la pieza para detectar rebabas, rayas, golpes y chaflanes irregulares. Despues del acabado negro, OEMach reviso apariencia, agujeros y caras de montaje.
Inspección, acabado y embalaje

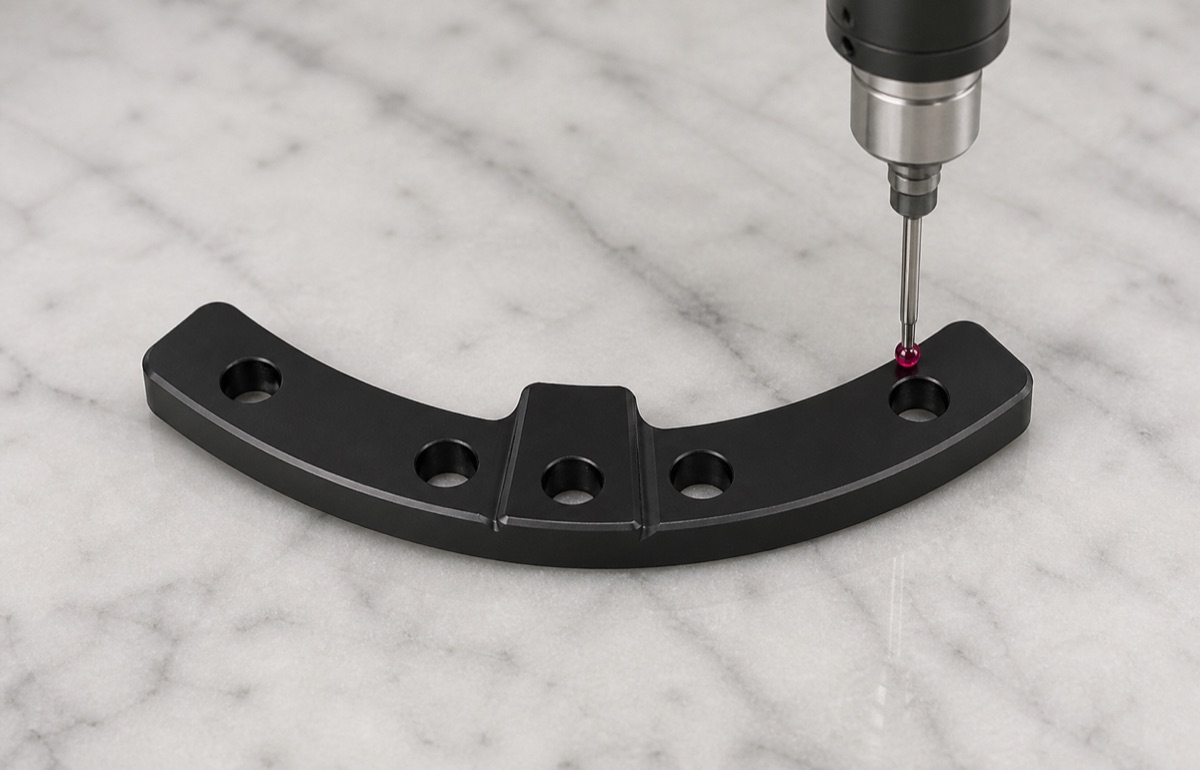

La inspeccion cubrio diametro de agujero, paso, perfil de arco, espesor local, planitud, rebabas y apariencia negra. Para primeras piezas o rasgos criticos se pueden usar medicion optica, CMM, altura o utiles dedicados para confirmar la relacion entre arco y agujeros.

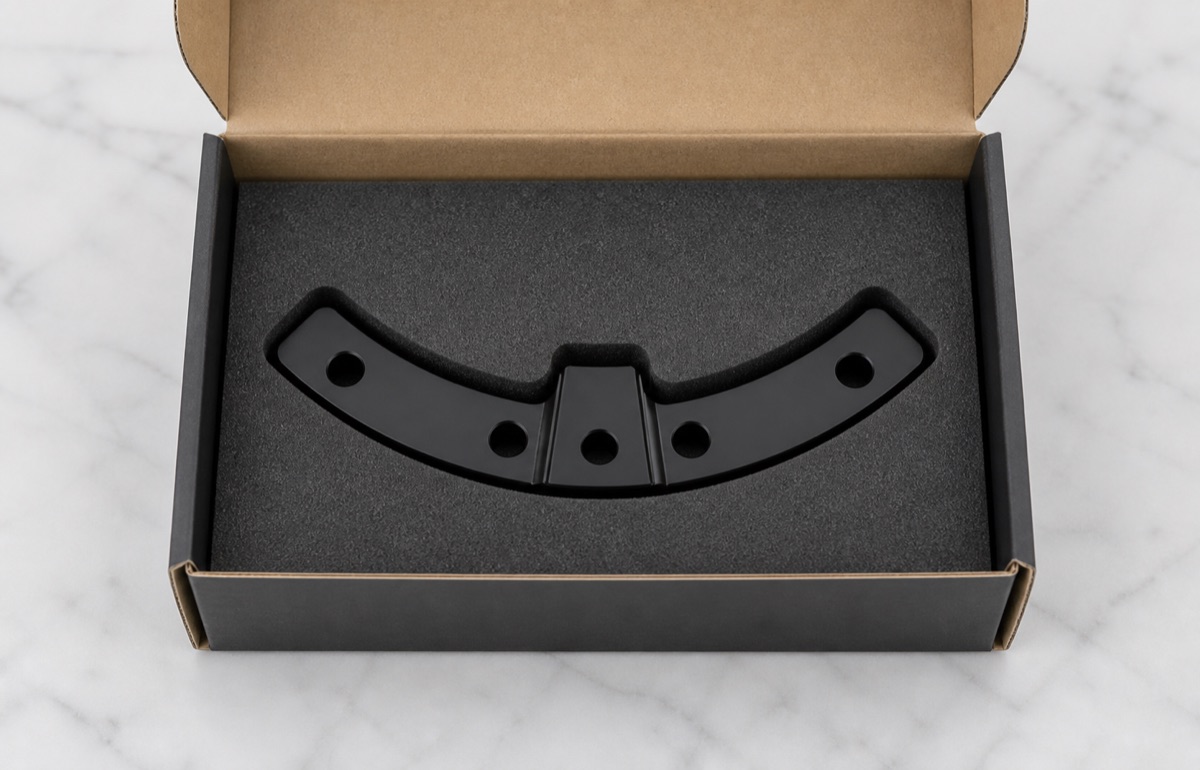

El embalaje tambien forma parte del control de calidad. Las piezas negras acabadas no deben ir sueltas ni apiladas directamente. OEMach uso espuma posicionada y separacion individual para reducir rozamiento, puntos brillantes e impactos en bordes curvos.
Resultado para prototipos y lotes pequeños
El proyecto muestra que los pequenos bloques de tope roboticos necesitan control de ciclo completo. Revision DFM, apoyo de utillaje, mecanizado por etapas, desbarbado, inspeccion antes y despues del acabado y embalaje protegido ayudan a que la pieza llegue lista para montaje.
FAQ
Por que es dificil mecanizar un bloque curvo de posicion cero?
La dificultad no es solo el tamaño. Perfil curvo, agujeros pequenos, pared fina, planitud, rebabas y acabado negro afectan el ajuste del tope.
Por que inspeccionar rebabas antes del anodizado negro?
El acabado negro hace mas visibles rebabas, rayas y chaflanes irregulares. Las rebabas en agujeros tambien afectan el asiento de la pieza.
Se puede fabricar rapido para prototipos?
Si, pero el plazo debe incluir mecanizado, desbarbado, acabado, reinspeccion y embalaje protegido, no solo tiempo de CNC.
