In einem humanoiden Roboterhandgelenk wird eine Kreuzwelle oft für kompakte Rotation, Stützung oder Verbindung eingesetzt. Das Teil ist klein, aber der Zusammenhang zwischen Zapfen, Schultern, Stirnflächen und Kreuzachsen ist anspruchsvoll. Kleine Fehler in Koaxialität, Rechtwinkligkeit oder Stufenschultern können sich in Spiel oder Klemmen bemerkbar machen.

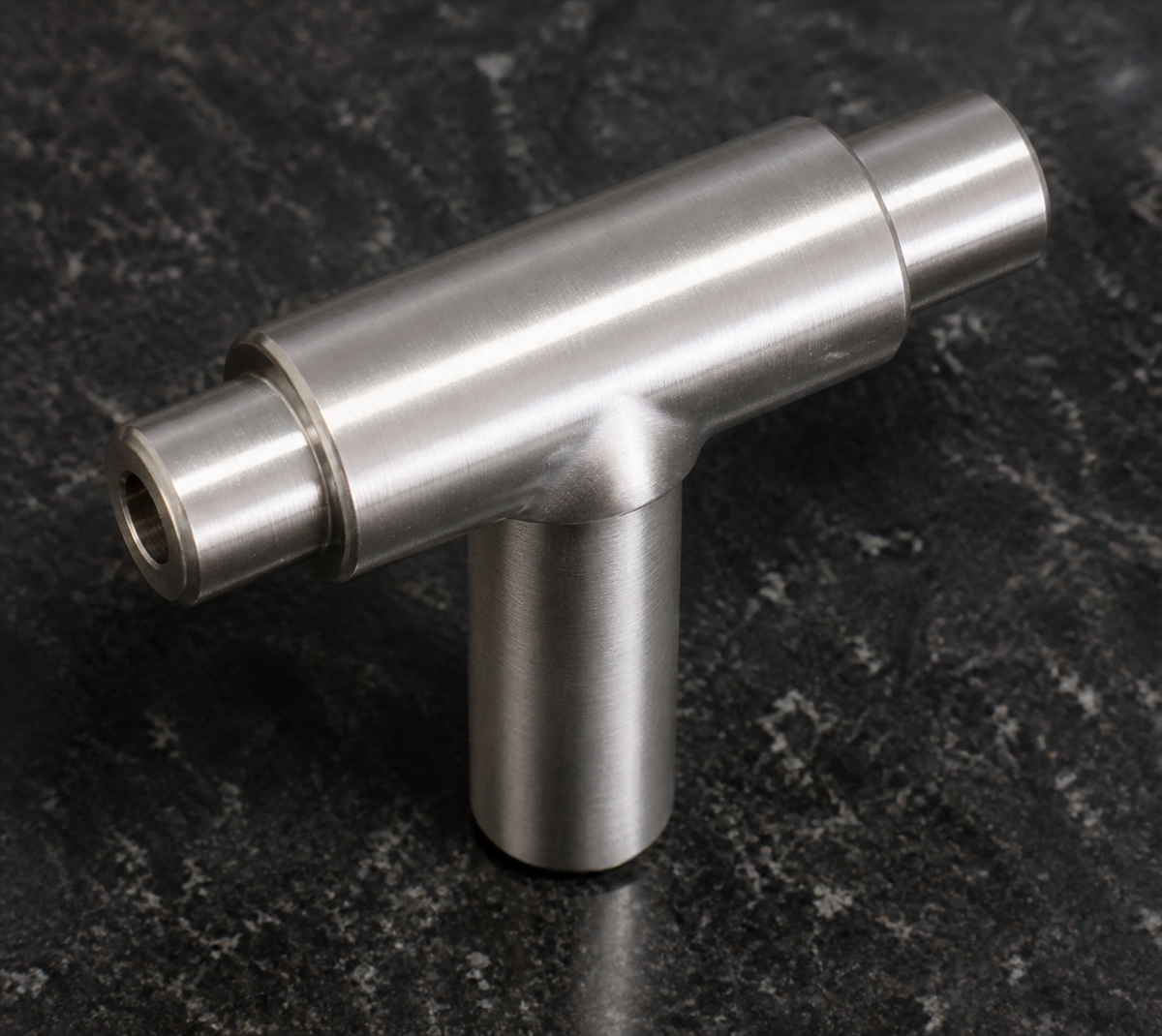

Diese Fallstudie beschreibt eine Handgelenk-Kreuzwelle. Das Teil ist eine kompakte T-förmige Wellenstruktur mit horizontaler Hauptwelle, zwei kleinen Zapfen, Stufenschultern, Enddetails und einer kurzen Welle rechtwinklig zur Hauptachse. OEMach fokussierte Zapfenmaß, Schulterflächen, Kreuzachsenbezug, Rauheit, Entgraten und Verpackungsschutz.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Handgelenk-Kreuzwelle oder kompakter T-förmiger Bewegungsverbinder |
| Struktur | Hauptwelle, kleine Zapfen, Stufenschultern, Enddetails und rechtwinklige Kurzachse |
| Anwendung | Handgelenkgelenk, kompakte Drehstütze oder Endeffektor-Verbindung |
| Prozessfokus | Zapfenkontrolle, Schulterflächen, Kreuzachsenbezug und saubere Kanten |
| Prüffokus | Zapfendurchmesser, Koaxialität, Rechtwinkligkeit, Rauheit, Grate und Verpackung |
Funktion und Kontext
Das Handgelenk eines humanoiden Roboters ist kompakt, hat mehrere Freiheitsgrade und bewegt sich häufig. Eine Kreuzwelle kann Haltung übertragen, einen Drehpunkt bilden oder eine kleine rotierende Verbindung stützen. Obwohl sie klein ist, beeinflusst ihr Fehler direkt Spiel und Laufqualität des Endeffektors.
Im Vergleich zu einem normalen Achsstift enthält die Kreuzwelle eine rechtwinklige Achse und Stufenschultern. Wenn Hauptwelle, Zapfen und Kurzachse geometrisch nicht stabil sind, können einzelne Durchmesser passen und die Endmontage trotzdem exzentrisch oder rau laufen.
Bearbeitungsherausforderungen
Die erste Herausforderung ist die Kontrolle kleiner Zapfen. Sie reagieren empfindlich auf Werkzeugverschleiß, Schnittauslenkung und Spannzustand. Auch die Messung erfordert Sorgfalt, damit Messkraft oder Haltekraft den Wert nicht verfälschen.
Die zweite Herausforderung ist die Stabilität von Hauptachsen-Koaxialität und Schulterflächen. Endzapfen, Hauptdurchmesser und Schultern definieren die Lage der Gegenstücke. Unsaubere Stirnflächen, raue Übergänge oder Achsversatz stören die Montage.
Die dritte Herausforderung ist die rechtwinklige Kurzachse. Die T-Struktur erfordert Werkzeugbahn, Abstützung und Bezugswechsel im Kreuzbereich. Instabile Spannung kann die Rechtwinkligkeit verschieben.
Die vierte Herausforderung ist Mikrograt. Enddetails, Schulterwurzeln, Kreuzübergänge und Zapfenkanten behalten leicht feine Grate. Im Handgelenkmodul können sie Montagegefühl und Sauberkeit beeinflussen.
OEMach Fertigungslösung
OEMach bestätigte zuerst die Funktion von Hauptwelle, Endzapfen, rechtwinkliger Kurzachse und Enddetails. Die Bearbeitung wurde auf stabile Spannung und eine konsistente Bezugsfolge ausgelegt, damit die Achsbeziehung nicht über zu viele Aufspannungen zerstreut wird.
Beim Zapfenbearbeiten steuerte OEMach Werkzeugzustand, Schnittparameter und Prüfrythmus, um Zapfendurchmesser, Schulterfläche und Übergänge stabil zu halten. Im Kreuzbereich reduzierten Abstützung und Freiräumstrategie lokale Marken, Grate und Geometrieabweichung.

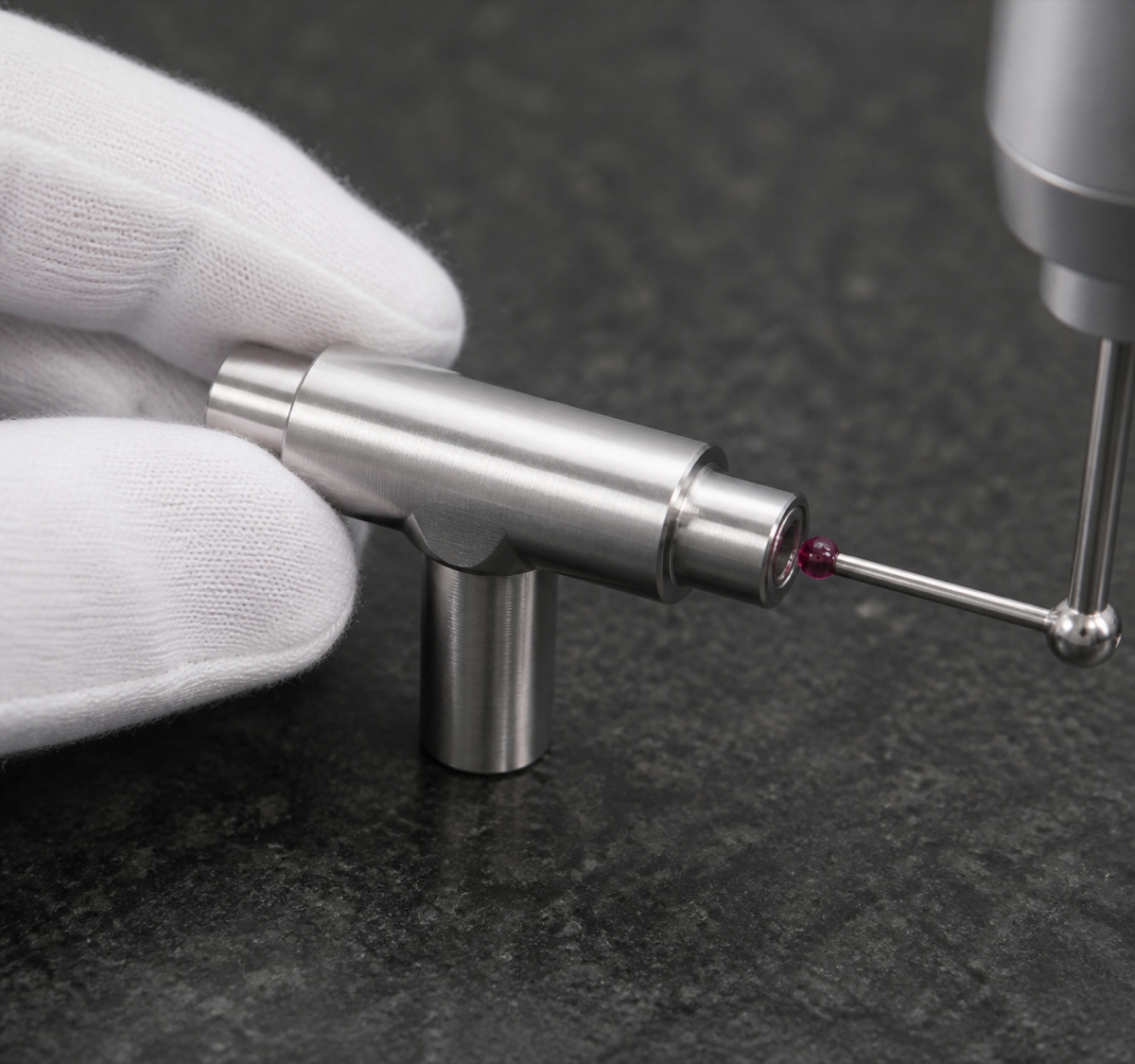

Die Prüfung umfasste Zapfenmaß, Schultern, Hauptachsen-Koaxialität, Rechtwinkligkeit der Kurzachse, Enddetails und Oberfläche. Bei Bedarf kombiniert OEMach Speziallehren, 3D-Messung oder Profilprüfung.
Prüfung, Verpackung und Ergebnis
Die Prüfung einer Kreuzwelle umfasst Zapfendurchmesser, Schultern, Enddetails, Koaxialität, Rechtwinkligkeit, Rauheit und Entgratzustand. Bei kleinen Bewegungsteilen sind saubere Kanten und glattes Montagegefühl genauso wichtig wie Maßhaltigkeit.

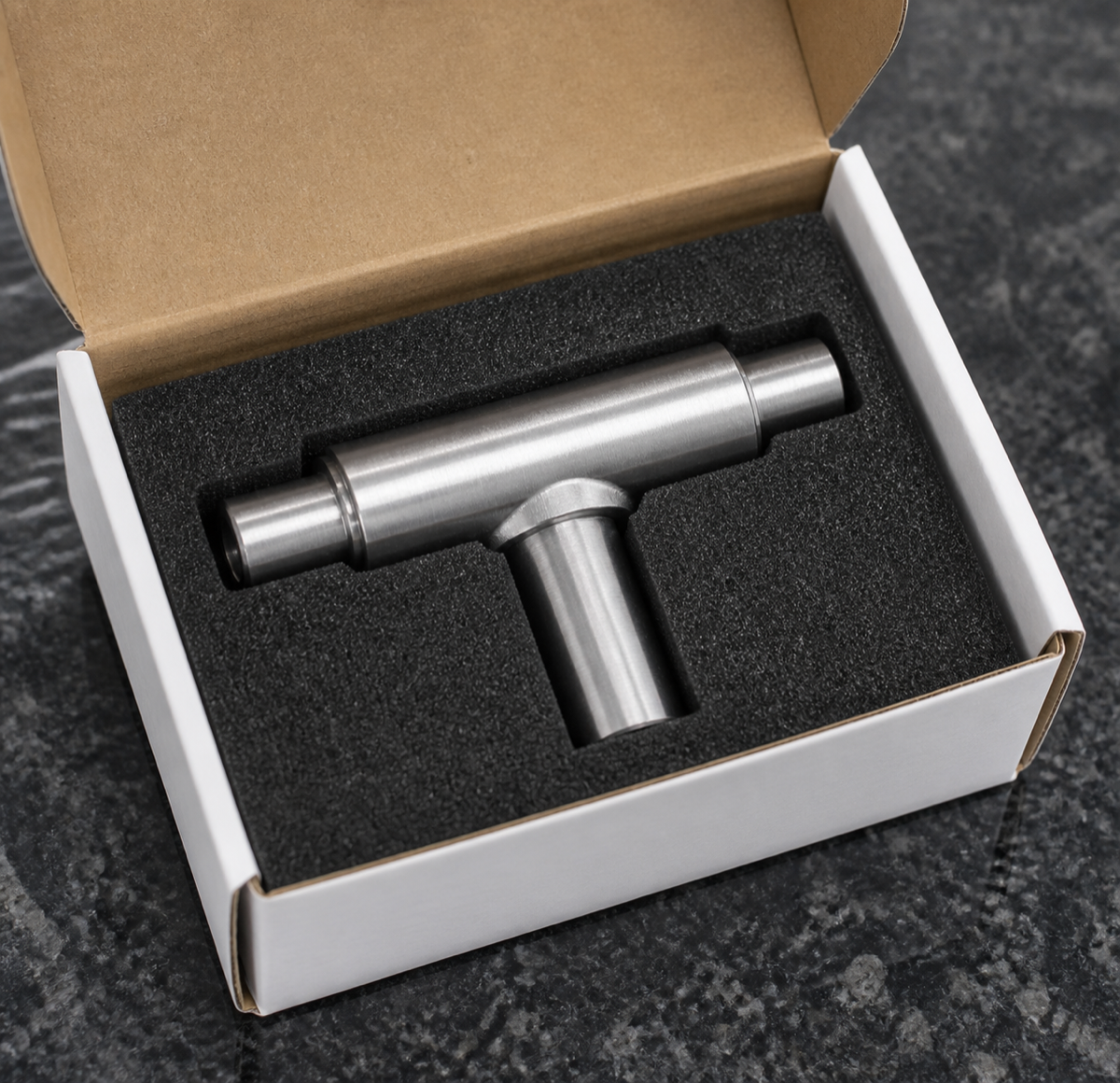

Kleine Wellen sollten nicht lose verpackt werden. Endzapfen, Schultern und Querwelle müssen gegenseitige Stöße vermeiden. OEMach nutzte Schaumpositionierung, damit das Teil fixiert bleibt und Kratzer, Dellen und Zapfenkantenschäden reduziert werden.
Diese Fallstudie zeigt, dass kleine Wellen von Detailstabilität leben. Zapfenmaß, Schulterposition, Koaxialität, Rechtwinkligkeit und Kantenzustand beeinflussen die finale Handgelenkmontage.
FAQ
Warum eine Kreuzwelle nicht nur nach Zapfendurchmesser beurteilen?
Der Durchmesser ist nur die Basis. Koaxialität, Schultern, Rechtwinkligkeit und Kantenzustand beeinflussen den Lauf nach der Montage.
Warum sind kleine Zapfen schwer zu bearbeiten?
Sie reagieren stark auf Werkzeugverschleiß, Spannstabilität, Schnittauslenkung und Messkraft. Kleine Schwankungen ändern Passung und Spiel.
Warum separate Positionierverpackung?
Kleine Zapfen und Schultern werden beim Transport leicht beschädigt. Schaum fixiert die Teile und reduziert Kratzer, Dellen und Kantenstöße.
