En un modulo de muneca de robot humanoide, un eje cruciforme suele usarse para rotacion, soporte o conexion en poco espacio. La pieza es pequena, pero la relacion entre cuellos, hombros, caras finales y ejes cruzados es exigente. Pequenos errores de coaxialidad, perpendicularidad o escalones pueden convertirse en holgura o atasco durante el montaje.

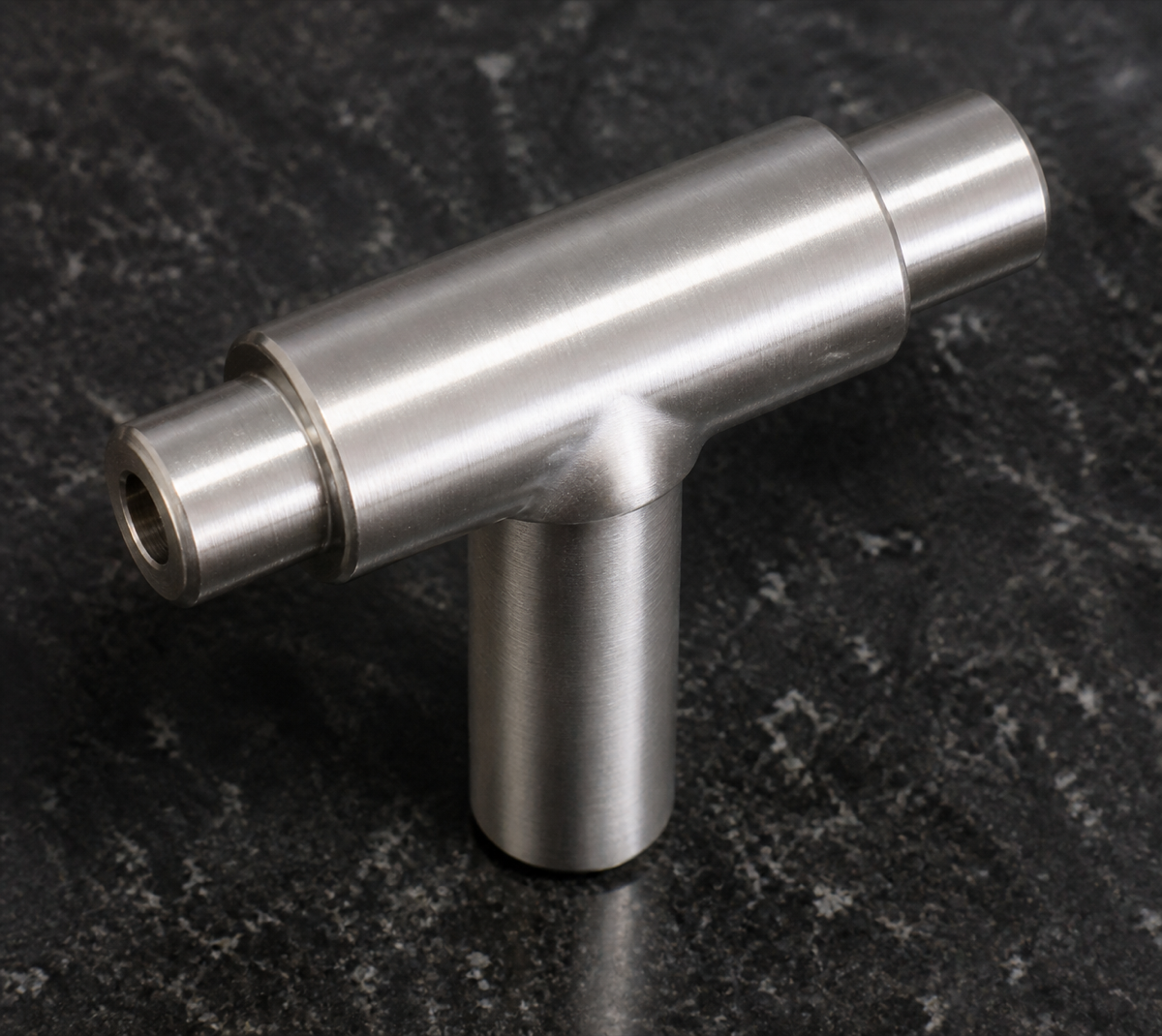

Este caso presenta un eje cruciforme de muneca. La pieza es una estructura compacta tipo T con eje principal horizontal, dos cuellos de pequeno diametro, hombros escalonados, detalles en los extremos y un eje corto perpendicular. OEMach controlo tamano de cuellos, hombros, relacion de ejes, rugosidad, desbarbado y embalaje.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Eje cruciforme de muneca o conector compacto tipo T |
| Estructura | Eje principal, cuellos pequenos, hombros, detalles de extremo y eje corto perpendicular |
| Aplicacion | Articulacion de muneca, soporte rotativo compacto o conexion de efector |
| Foco de proceso | Control de cuellos, hombros, relacion de ejes y limpieza de bordes |
| Foco de inspeccion | Diametro, coaxialidad, perpendicularidad, rugosidad, rebabas y embalaje |
Función y contexto
La muneca de un robot humanoide es compacta, tiene varios grados de libertad y se mueve con frecuencia. Un eje cruciforme puede transmitir postura, crear un punto de giro o soportar una conexion rotativa pequena. Aunque la pieza sea pequena, su error se refleja en juego del efector y suavidad de movimiento.
Frente a un pasador normal, este eje agrega un eje perpendicular y una relacion de localizacion por hombros. Si eje principal, cuellos y eje corto no mantienen la geometria, cada diametro puede aprobar, pero el montaje final mostrar excentricidad o interferencia.
Retos de mecanizado
El primer reto es controlar cuellos de pequeno diametro. Son sensibles a desgaste de herramienta, flexion de corte y sujecion. La medicion tambien requiere cuidado para que la fuerza de medicion o sujecion no altere la lectura.
El segundo reto es la coaxialidad del eje principal y la estabilidad de los hombros. Los dos cuellos, el diametro principal y las caras de hombro definen la localizacion. Caras sucias, transiciones rugosas o coaxialidad desplazada afectan el montaje.
El tercer reto es el eje corto perpendicular. La estructura tipo T exige trayectoria, soporte y cambio de datum cuidadosos en la zona cruzada. Si la sujecion no es estable, la perpendicularidad puede desviarse.
El cuarto reto es el microdesbarbado. Detalles de extremo, raices de hombro, transiciones cruzadas y bordes de cuellos dejan rebabas finas con facilidad. En una muneca robotica, rebabas pequenas afectan limpieza y suavidad.
Solución de OEMach
OEMach confirmo primero la relacion funcional entre eje principal, cuellos extremos, eje corto perpendicular y detalles finales. El proceso se centro en sujecion estable y secuencia de datum consistente para no dispersar la relacion de ejes.
Durante el mecanizado de cuellos, OEMach controlo herramienta, parametros y ritmo de inspeccion para estabilizar diametro, hombro y transiciones. En la zona cruzada, soporte y estrategia de limpieza redujeron marcas, rebabas y desviacion geometrica.

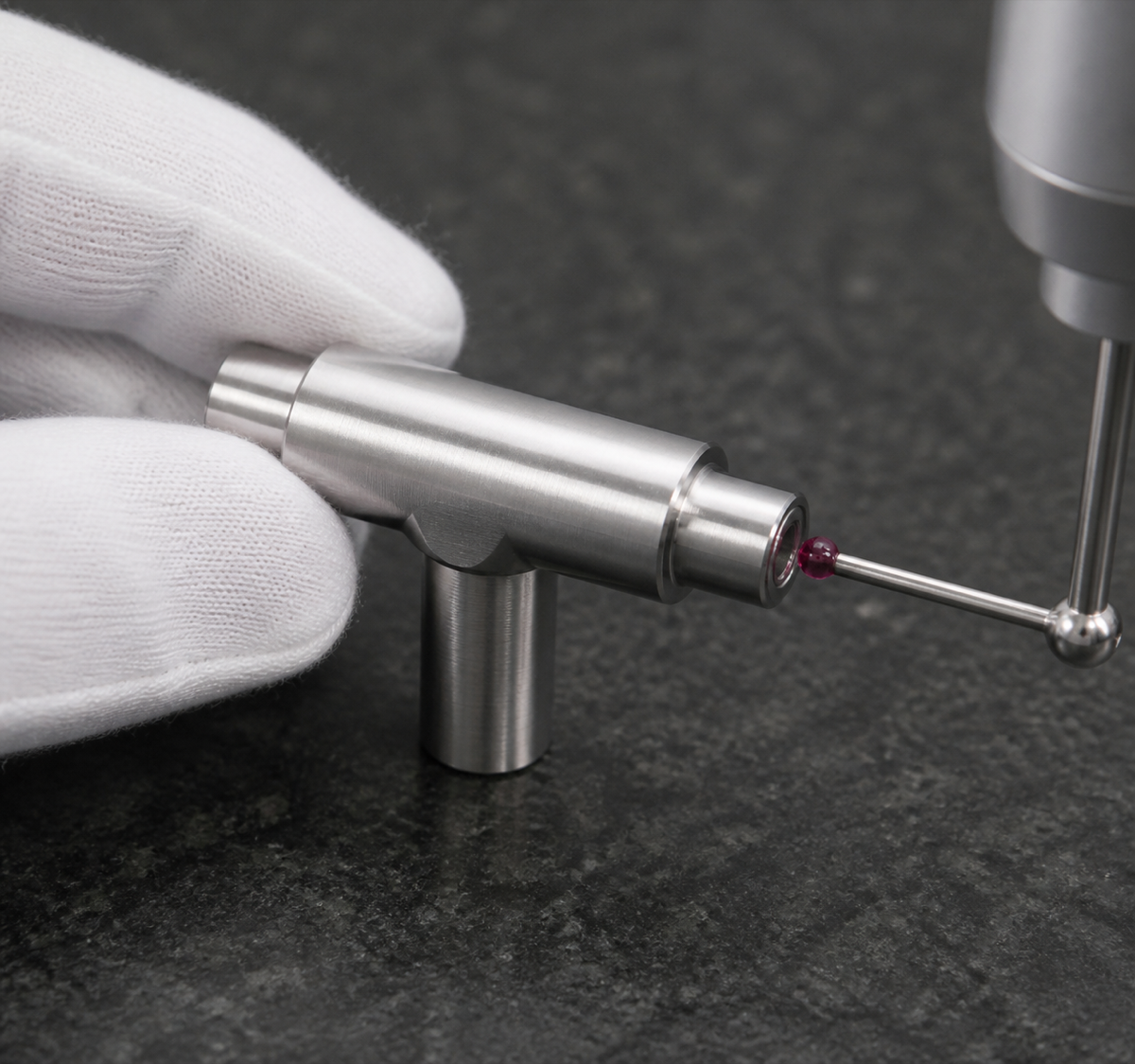

La inspeccion reviso dimensiones de cuellos, hombros, coaxialidad del eje principal, perpendicularidad del eje corto, detalles finales y superficie. Si hace falta, OEMach combina utiles dedicados, CMM o inspeccion de perfil.
Inspección, embalaje y resultado
La inspeccion incluye diametro de cuellos, hombros, detalles de extremo, coaxialidad, perpendicularidad, rugosidad y desbarbado. En piezas pequenas de movimiento, limpieza de bordes y tacto suave importan tanto como la dimension.

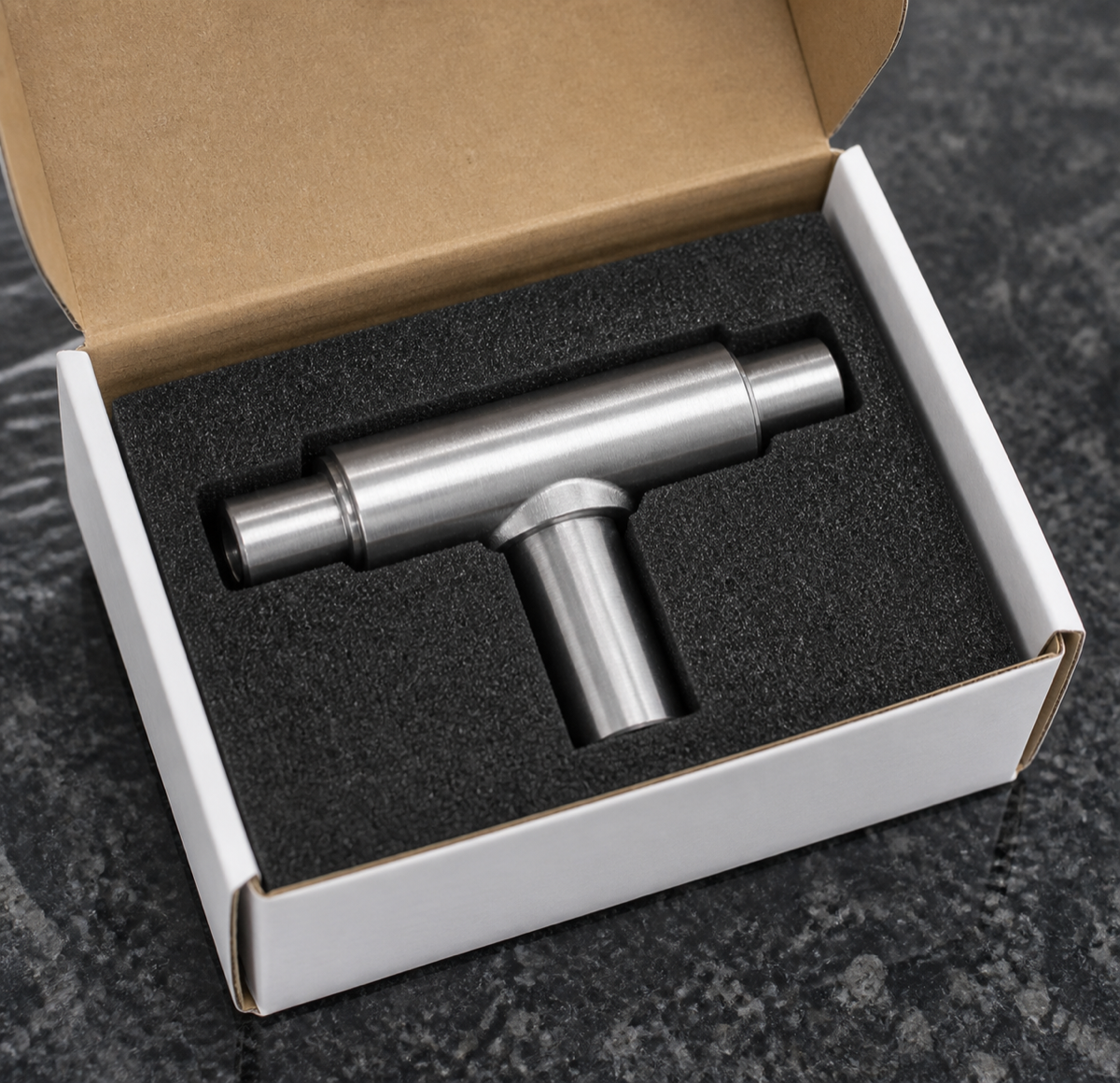

Los ejes pequenos no deben ir sueltos en la caja. Cuellos, hombros y eje perpendicular deben evitar impactos entre si. OEMach uso espuma posicionada para fijar la pieza y reducir rayas, golpes y dano en bordes.
Este caso muestra que el mecanizado de ejes pequenos depende de estabilidad de detalle. Tamano de cuello, posicion de hombro, coaxialidad, perpendicularidad y bordes limpios afectan la experiencia final de montaje.
FAQ
Por qué no juzgar el eje solo por diametro?
El diametro es basico. Coaxialidad, hombros, perpendicularidad y bordes tambien afectan la suavidad de movimiento.
Por qué son dificiles los cuellos pequeños?
Son sensibles a desgaste de herramienta, sujecion, flexion de corte y fuerza de medicion. Pequenas variaciones cambian el ajuste.
Por qué embalaje separado?
Cuellos y hombros se danan facilmente durante transporte. La espuma fija la pieza y reduce rayas, golpes e impactos de borde.
