In einer humanoiden Roboter-Taillenstruktur überträgt ein langer Lenker Lasten, positioniert und verbindet bei geringem Gewicht. Er wirkt wie ein einfacher Rahmen, ist aber anspruchsvoll: Die beiden runden Endbohrungen definieren die Montageachse, die zentrale Leichtbautasche bestimmt Gewicht und Steifigkeit, und der dünne Rahmen fordert Spann- und Verformungskontrolle.

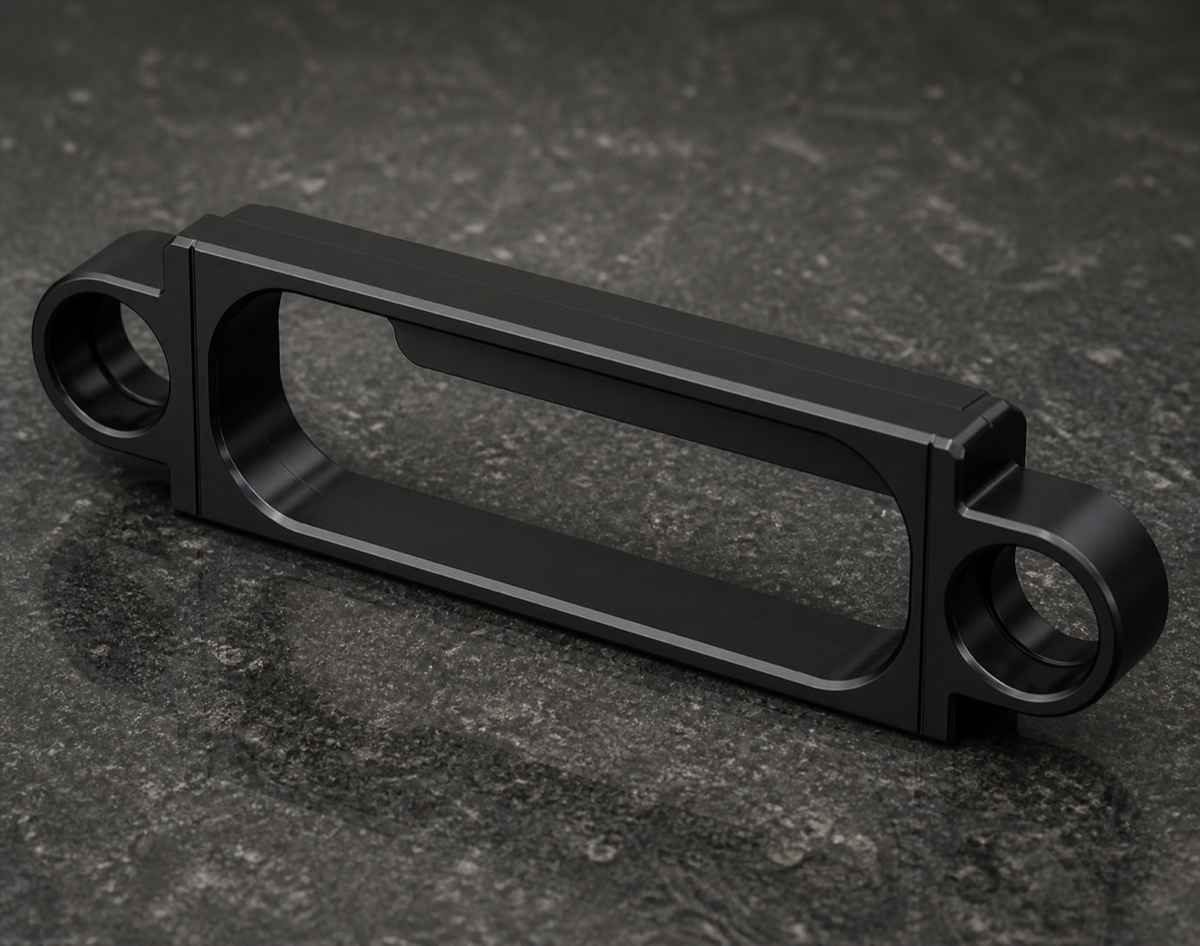

Diese Fallstudie beschreibt einen 6061-T6 Aluminium-Taillenlenker mit schwarzem Eloxal. Das Teil hat einen langen offenen Rahmen, zwei runde Endohren, Präzisions-Endbohrungen, eine große zentrale Tasche, dünne Wände, Stufen und Fasen. OEMach fokussierte Endbohrungs-Koaxialität, Rahmenverformung, Taschenkantenqualität und Stabilität im fertigen Zustand.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Leichtbaulenker für humanoide Roboter-Taillenmodule |
| Werkstoff | 6061-T6 Aluminium |
| Oberfläche | Schwarzes Eloxal |
| Struktur | Langer offener Rahmen, zwei runde Endohren, Präzisionsbohrungen, zentrale Tasche und Fasen |
| Prozessfokus | Endbohrungs-Koaxialität, geringe Verformung, Kantenqualität und Bezugskontrolle |
| Prüffokus | Bohrungsgröße, Bohrungsbeziehung, Rahmen-Geradheit, Grate, Optik und Verpackung |
Funktion und Kontext
Ein humanoides Roboter-Taillengelenk benötigt Rotation, Stützung und Haltungskontrolle auf engem Raum. Lange Lenker liegen oft im Lastpfad. Die Beziehung zwischen beiden Endbohrungen und die Rahmensteifigkeit beeinflussen Bewegungsqualität und Montagespannung.
Wenn Endbohrungen abweichen, kann die Achse exzentrisch werden. Wenn der lange Rahmen sich verformt, ändert sich der Montagefreiraum. Wenn die Tasche Grate oder Stoßstellen hat, leiden Sauberkeit und Montagegefühl. Leichtbau darf Stabilität nicht opfern.
Bearbeitungsherausforderungen
Die erste Herausforderung ist die Ausrichtung der beiden Endbohrungen. Durchmesser, Rundheit, Einlauffase und relative Position sind wichtig. Eine einzelne Durchmessermessung beweist die Montagefähigkeit nicht vollständig.
Die zweite Herausforderung ist Verformung des langen Rahmens. Die zentrale Tasche entfernt viel Material und lässt dünnere Wände zurück. Nach dem Schruppen kann Restspannung leichte Biegung oder Verdrehung erzeugen.
Die dritte Herausforderung sind Grate in der Leichtbautasche. Innenecken und lange Kanten können kleine Aufwürfe behalten, wenn Werkzeugfreigang, Fasen und manuelle Prüfung nicht abgestimmt sind.
Die vierte Herausforderung ist der Endzustand nach schwarzem Eloxal. Bohrungsmündungen, Montageflächen und Sichtkanten können sich in Gefühl oder Optik ändern. Deshalb zählt der Lieferzustand.
OEMach Fertigungslösung
OEMach bestätigte zuerst die Beziehung zwischen beiden Endbohrungen, zentraler Tasche, Außenrahmenbezug und Montageflächen. Der Prozess nutzte eine stabile Spannbasis und trennte Schruppen und Schlichten, um übermäßigen Materialabtrag in einem Schritt zu vermeiden.
Bei den Endbohrungen wurde eine konsistente Bezugslogik angestrebt. Durchmesser, Rundheit, Fase und Positionsbeziehung wurden zusammen kontrolliert. Bei Tasche und Dünnrahmen halfen Aufmaßkontrolle, ausgewogene Bearbeitung und Entgratprüfung.
Vor schwarzem Eloxal prüfte OEMach Tascheninnenkanten, Bohrungsmündungen, Außenfasen, Stufenübergänge und Handhabungsspuren. Nach dem Finish wurden Bohrungsgängigkeit, Kantenzustand, Farbe und Verpackungsschutz kontrolliert.
Prüfung, Verpackung und Ergebnis

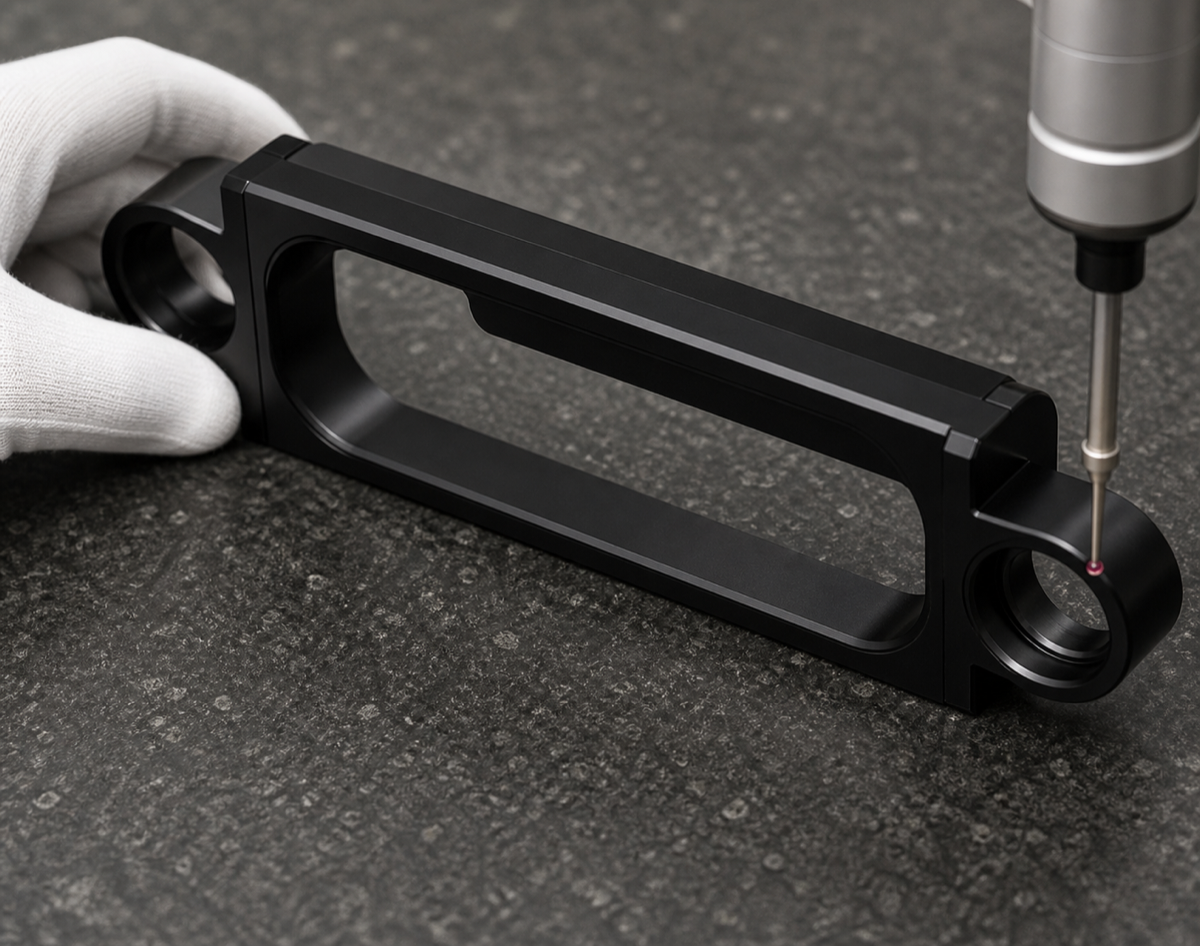

Die Prüfung umfasst Endbohrungsdurchmesser, Bohrungsbeziehung, Koaxialität, Rahmen-Geradheit, Taschengrate, Außenmaße, schwarz eloxierte Optik und Bohrungsmündungen. Bei Bedarf prüft 3D-Messung die Beziehung beider Bohrungen zum Rahmenbezug.

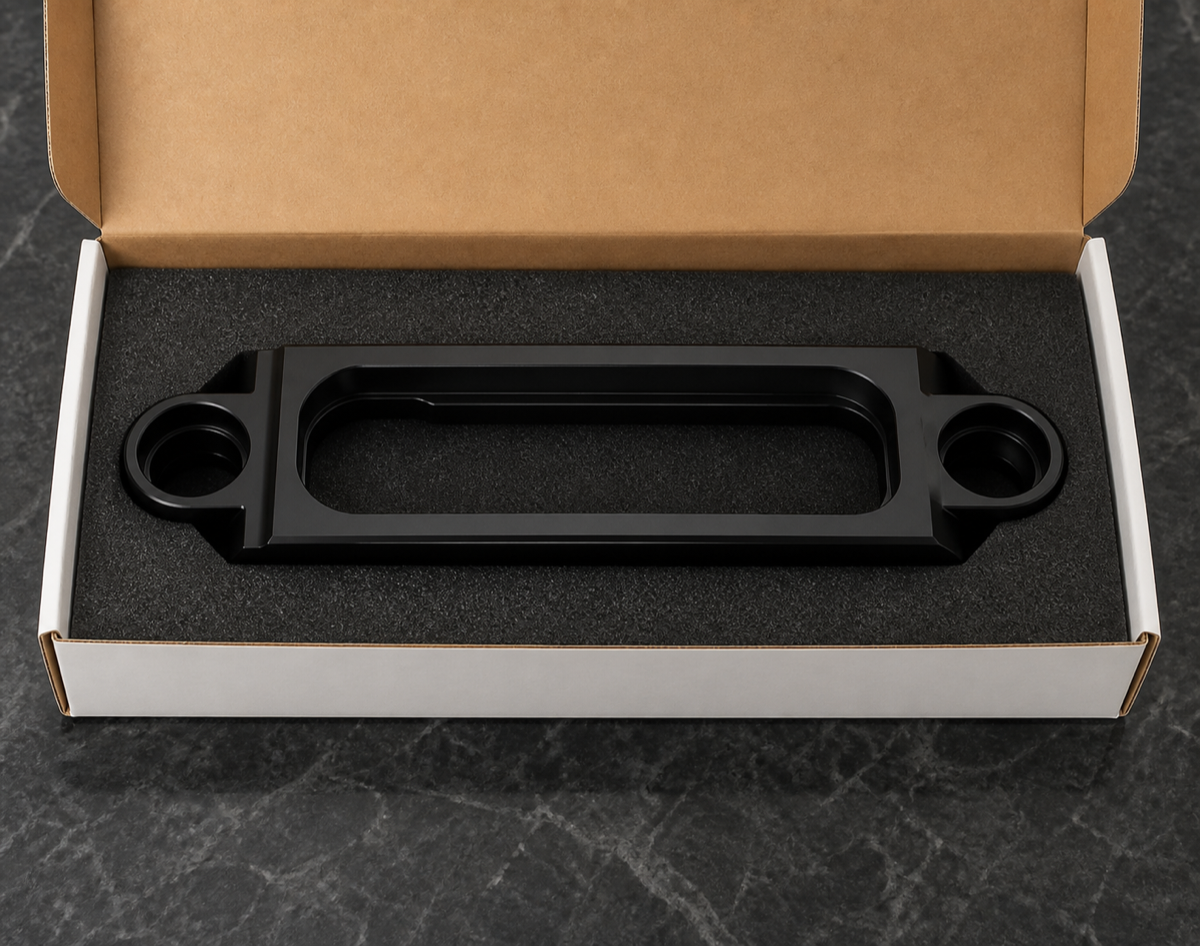

Lange schwarz eloxierte Teile sollten nicht lose versendet werden. Endbohrungen und Sichtflächen sind empfindlich gegen Reibung, Stoß und Kantenschäden. OEMach nutzte Schaum, der beide Endohren und den Mittelrahmen fixiert.
Diese Fallstudie zeigt, dass Leichtbaulenker an Stabilität gemessen werden. Je größer die Tasche, desto wichtiger ist Rahmensteifigkeit. Je wichtiger die Endbohrungen, desto sorgfältiger muss die Bezugsbeziehung sein.
FAQ
Warum ist Koaxialität der Endbohrungen wichtig?
Die Bohrungen arbeiten mit Wellen, Stiften oder Nachbarverbindern. Schlechte Ausrichtung erzeugt exzentrische Montage, rauen Lauf oder lokale Spannung.
Welche Risiken bringt eine große Leichtbautasche?
Sie reduziert lokale Steifigkeit, kann Verformung erzeugen und Grate an Innenecken und langen Kanten hinterlassen.
Warum Einzelverpackung mit Schaum?
Schwarzes Eloxal zeigt Kratzer und Stöße leicht. Schaum schützt Endbohrungen, Rahmen und Sichtflächen.
