En una estructura de cintura de robot humanoide, un brazo de enlace largo suele transmitir carga, posicionar y conectar con bajo peso. Parece un marco simple, pero el mecanizado no es facil: los dos agujeros circulares definen el eje de montaje, la cavidad central define peso y rigidez, y el marco delgado exige control de sujecion y deformacion.

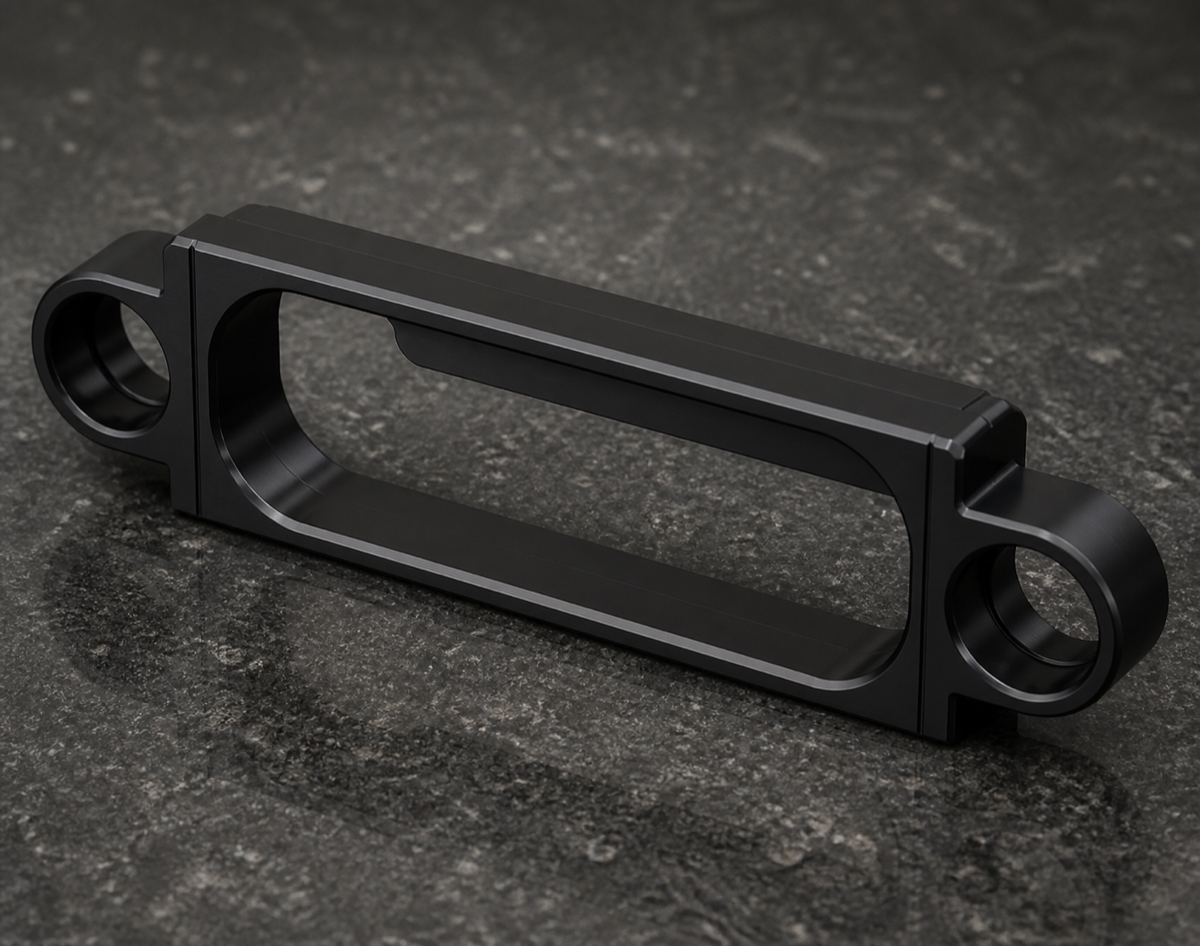

Este caso presenta un brazo de enlace en aluminio 6061-T6 con anodizado negro. La pieza tiene marco largo aligerado, dos orejas circulares, agujeros extremos de precision, gran cavidad central, paredes delgadas, escalones y chaflanes. OEMach se centro en coaxialidad de agujeros, deformacion del marco, calidad de bordes y estabilidad en estado acabado.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Brazo de enlace ligero para cintura de robot humanoide |
| Material | Aluminio 6061-T6 |
| Acabado | Anodizado negro |
| Estructura | Marco abierto largo, orejas circulares, agujeros de precision, cavidad central y chaflanes |
| Foco de proceso | Coaxialidad de agujeros, baja deformacion, calidad de bordes y control de datum |
| Foco de inspeccion | Tamano y relacion de agujeros, rectitud, rebabas, apariencia y embalaje |
Función y contexto
La cintura de un robot humanoide debe girar, soportar y controlar postura en poco espacio. Los brazos largos suelen estar en la ruta de carga, y la relacion entre agujeros extremos y rigidez del marco afecta suavidad de movimiento y tension de montaje.
Si los agujeros extremos se desplazan, el eje puede quedar excentrico. Si el marco largo se deforma, la holgura cambia. Si la cavidad de aligeramiento tiene rebabas o golpes, puede afectar limpieza y sensacion de montaje. Aligerar no debe sacrificar estabilidad.
Retos de mecanizado
El primer reto es mantener alineados los dos agujeros extremos. Diametro, redondez, chaflan de entrada y posicion relativa importan. Medir un solo agujero no demuestra que la pieza monte correctamente.
El segundo reto es la deformacion del marco largo. La cavidad central retira mucho material y deja paredes relativamente delgadas. Tras el desbaste, la tension residual puede generar ligera curvatura o torsion.
El tercer reto es controlar rebabas en la cavidad. Esquinas internas y bordes largos pueden dejar rebabas si herramienta, chaflan y revision manual no se coordinan.
El cuarto reto es el estado final tras anodizado negro. Bocais de agujero, caras de montaje y bordes visibles pueden cambiar en tacto o apariencia, por lo que se revisa la pieza acabada.
Solución de OEMach
OEMach confirmo primero la relacion entre los dos agujeros extremos, cavidad central, datum exterior y caras de montaje. El proceso establecio una base de sujecion estable y separo desbaste y acabado para evitar retirada excesiva de material de una vez.
Para los agujeros, OEMach busco acabar ambos extremos con una logica de datum consistente, controlando diametro, redondez, chaflan y posicion. Para cavidad y marco delgado, se aplicaron control de reserva, mecanizado equilibrado y revision de desbarbado.
Antes del anodizado negro, OEMach reviso bordes internos, bocais de agujero, chaflanes exteriores, transiciones y marcas. Despues del tratamiento se revisaron pasabilidad de agujeros, estado de bordes, color y proteccion de embalaje.
Inspección, embalaje y resultado

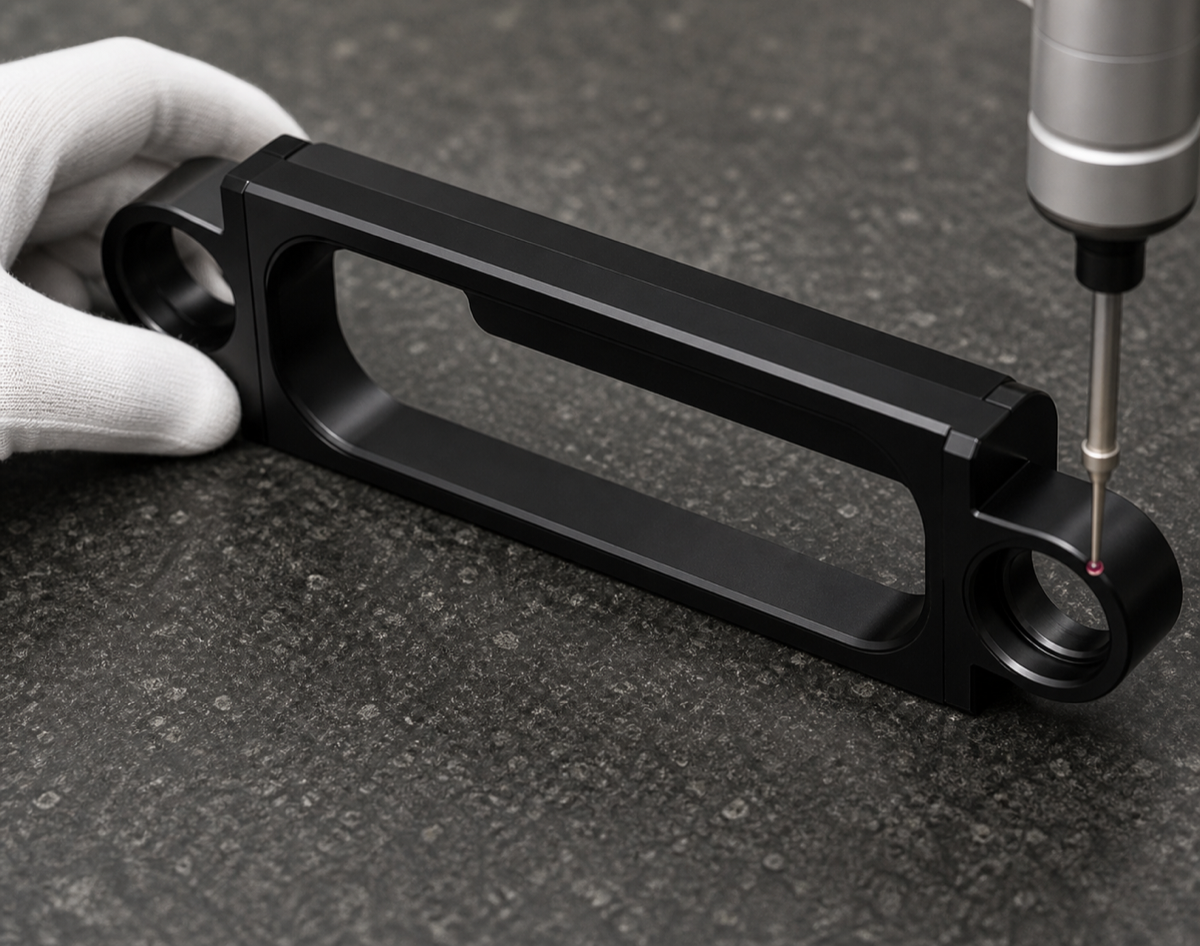

La inspeccion incluye diametro de agujeros, relacion entre agujeros, coaxialidad, rectitud del marco, rebabas de cavidad, dimensiones exteriores, apariencia anodizada y estado de bocas. Cuando es necesario, CMM revisa la relacion entre ambos agujeros y el datum del marco.

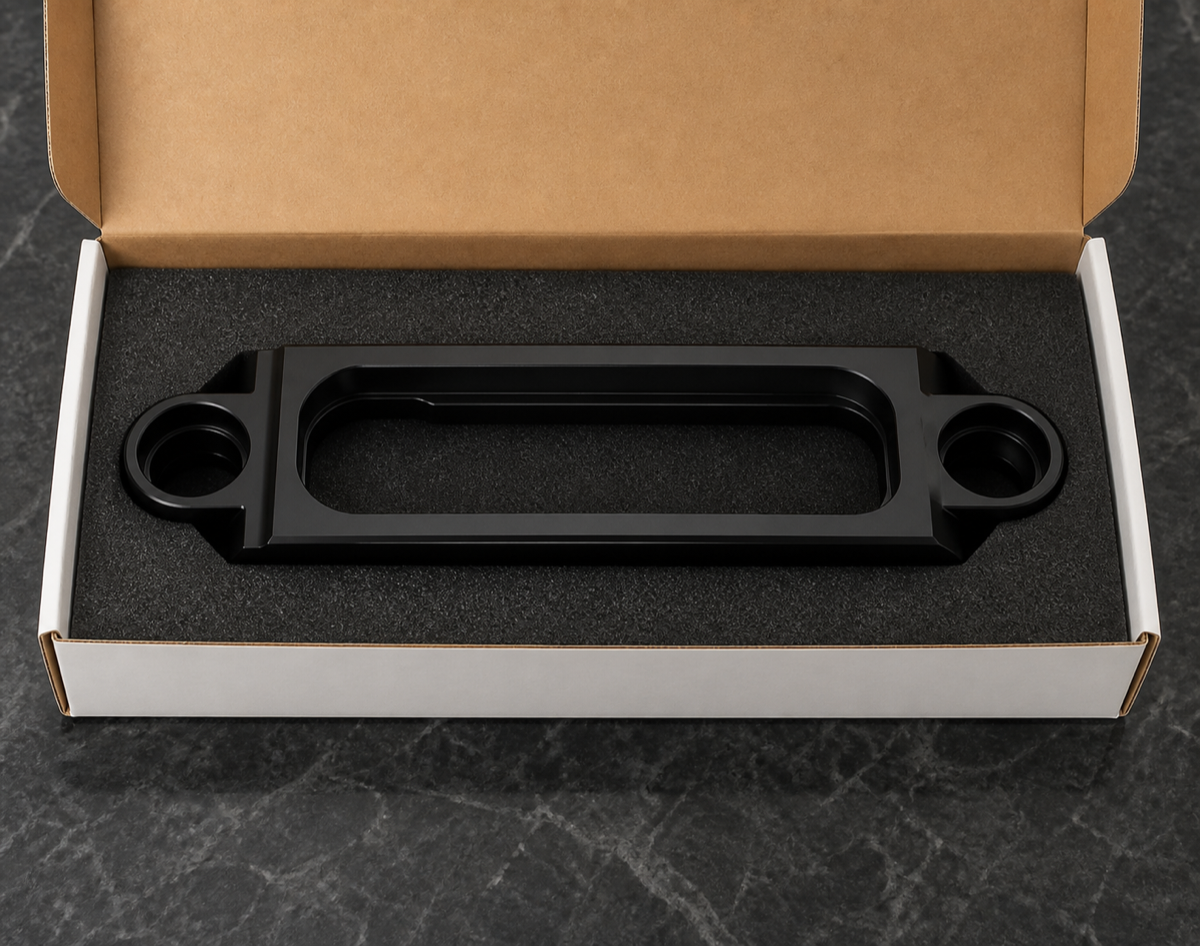

Las piezas largas anodizadas no deben enviarse sueltas. Agujeros extremos y caras visibles son sensibles a roce, impacto y dano de borde. OEMach uso espuma a medida para apoyar las dos orejas y el marco central.
Este caso muestra que el mecanizado de un enlace ligero se evalua por estabilidad. Cuanto mayor es la cavidad, mas importa la rigidez; cuanto mas criticos son los agujeros, mas debe controlarse la relacion de datum.
FAQ
Por qué importa la coaxialidad de los agujeros extremos?
Estos agujeros trabajan con ejes, pasadores o conectores. Mala alineacion crea montaje excentrico, movimiento duro o tension local.
Qué riesgos trae una gran cavidad de aligeramiento?
Reduce rigidez local, puede generar deformacion y puede dejar rebabas en esquinas y bordes largos.
Por qué embalaje individual con espuma?
El anodizado negro muestra rayas y golpes con facilidad. La espuma protege agujeros, marco y caras visibles.
