In einem humanoiden Roboter-Taillengelenk verbindet ein Lenker nicht nur zwei Teile. Er unterstützt Bewegung, definiert Montagepositionen, schafft Freiraum für rotierende Module und trägt lokale Last. Bei einer großen Bogenfläche müssen Oberfläche, Lochbild, Stirnflächen und Montagebereiche als gemeinsame Montagebeziehung stabil bleiben.

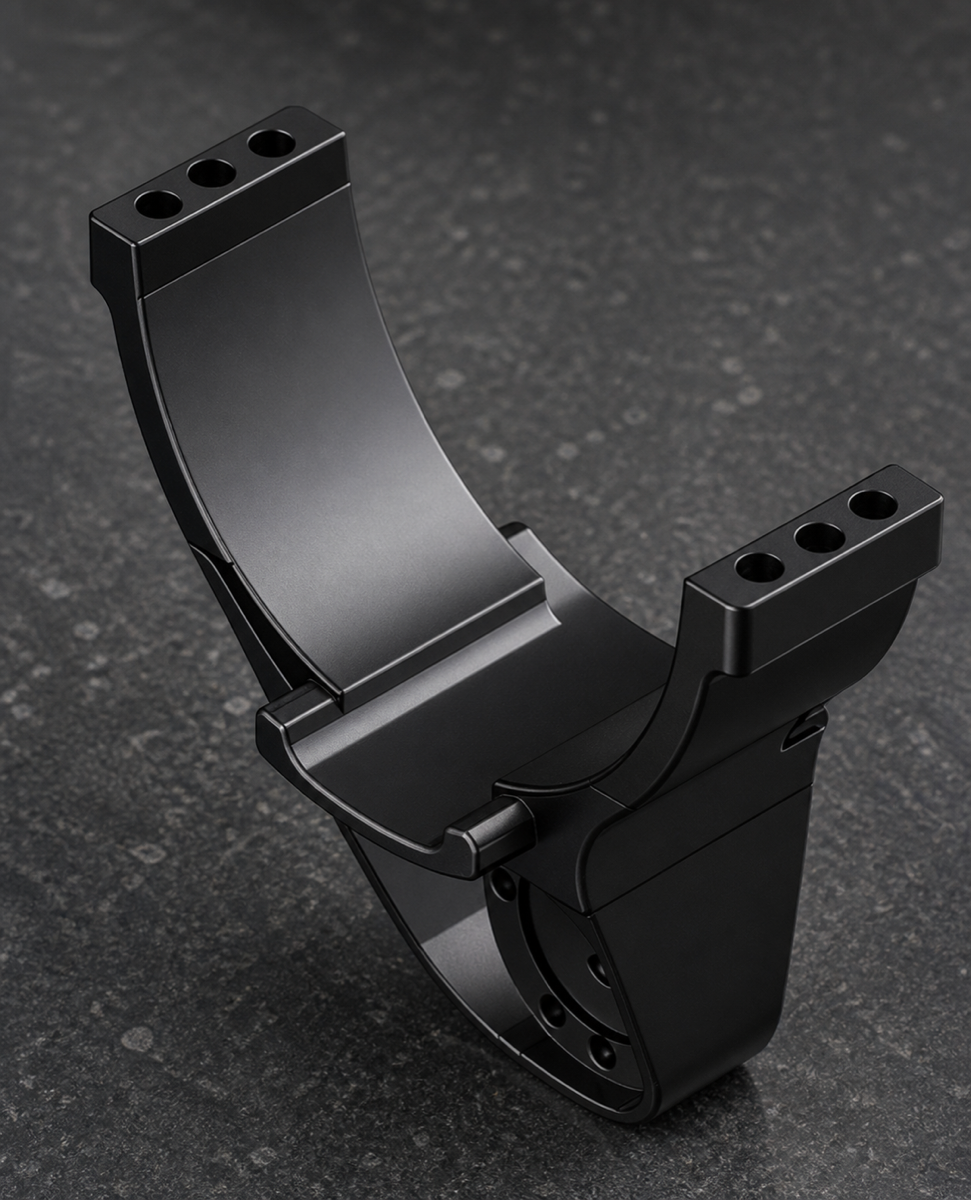

Diese Fallstudie behandelt einen 6061-T6 Aluminium-Taillenlenker mit schwarzem Eloxal. Das Teil hat eine sattelförmige Bogenstütze, obere doppelte Montageohren, Lochreihen, einen unteren Anschlussbereich, Seitenrippen und mehrere kleine Bohrungen. OEMach steuerte Bogenbezug, Dünnwandsteifigkeit, Lochbild, Entgraten vor Eloxal und Verpackung als einen Prozess.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Bogenlenker oder Stützverbinder für humanoide Roboter-Taillenmodule |
| Werkstoff | 6061-T6 Aluminium |
| Oberfläche | Schwarzes Eloxal |
| Struktur | Große Bogenfläche, doppelte Montageohren, unterer Anschluss, Seitenrippen und mehrere Bohrungen |
| Prozessfokus | Bogenprofil, Bezugskonzept, Dünnwandabstützung und Lochbildkontrolle |
| Prüffokus | Bogenfläche, Ohrbohrungen, untere Lochgruppe, Gewinde, Grate und Optik |
Funktion und Branchenkontext
Die Taille eines humanoiden Roboters verbindet Oberkörper, Hüfte, Antriebe, Stützen und Kabelraum. Wenn die Bogenfläche abweicht, kann der Freiraum zur Nachbarbewegung betroffen sein. Wenn Montage- oder Positionierbohrungen schwanken, wird die Montage schwierig und lokale Spannung kann steigen.
Solche Teile liegen zwischen Lastpfad und Montagekette. Der Fertiger darf nicht nur die Außenform betrachten. Bogenbezug, Lochpositionen und Montageflächen müssen gemeinsam verwaltet werden.
Bearbeitungsherausforderungen
Die erste Herausforderung ist die große Bogenfläche. Sie ist breit und an Ohren, Stufen und Rippen angebunden. Ohne geplante Werkzeugbahn und Aufmaßverteilung entstehen sichtbare Übergänge oder unruhige Bogenflächen.
Die zweite Herausforderung ist das Lochbild der Montageohren. Neben dem Durchmesser zählen Links-Rechts-Position, Winkel und Bezug zur Stirnfläche. Kleine Fehler beeinflussen Verschraubung und Positionierung.
Die dritte Herausforderung ist Verformung in dünnwandigen und offenen Bereichen. Ungleichmäßige Steifigkeit, zu hohe Spannkraft oder schlechte Unterstützung können das Teil beim Bearbeiten verformen und nach dem Lösen zurückfedern lassen.
Die vierte Herausforderung ist schwarzes Eloxal. Grate, Druckstellen, Werkzeugspuren und Kantenschäden werden danach sichtbarer. Reinigung, Entgraten und Handling müssen daher früh geplant werden.
OEMach Fertigungslösung
OEMach begann mit einer DFM-Prüfung der Beziehung zwischen Hauptbogenfläche, Montageohren, unterem Anschluss und Schlüsselbohrungen. Der Prozess priorisierte stabile Spannung und passende Abstützung, um Verformung an Bogen und Seitenwänden zu reduzieren.
Beim Schruppen wurde der Materialabtrag ausbalanciert, damit nicht einseitig Spannung frei wird. Beim Schlichten wurden Bogenprofil, Ohrlochreihen, untere Lochgruppe und Stufenübergänge möglichst aus einer einheitlichen Bezugslogik kontrolliert.
Vor dem Eloxieren prüfte OEMach Werkzeugspuren, Bohrungsfasen, Stufenwurzeln, dünne Kanten und Handhabungsspuren. Nach schwarzem Eloxal wurden Bohrungskanten, Gewindelauf, Farbgleichmäßigkeit und Montageflächen erneut kontrolliert.
Prüfung, Verpackung und Ergebnis

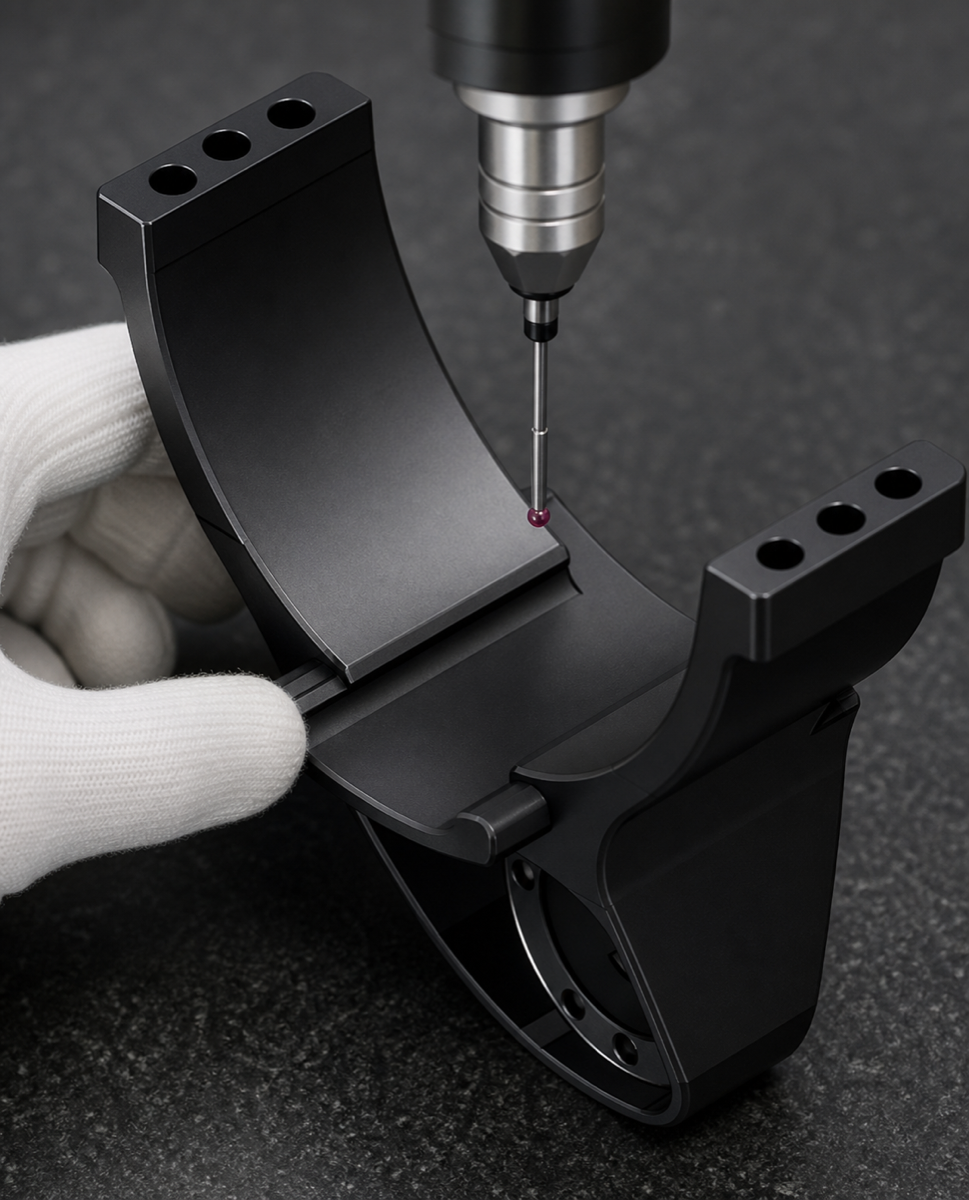

Die Prüfung umfasst Bogenkontur, Ohrlochreihen, untere Anschlussbohrungen, Stirnflächenbezüge, Gewindelehren, Bohrungsgrate und eloxierte Optik. Bei Bedarf verifiziert 3D-Messung die Beziehung zwischen Bogenfläche und Lochbild.

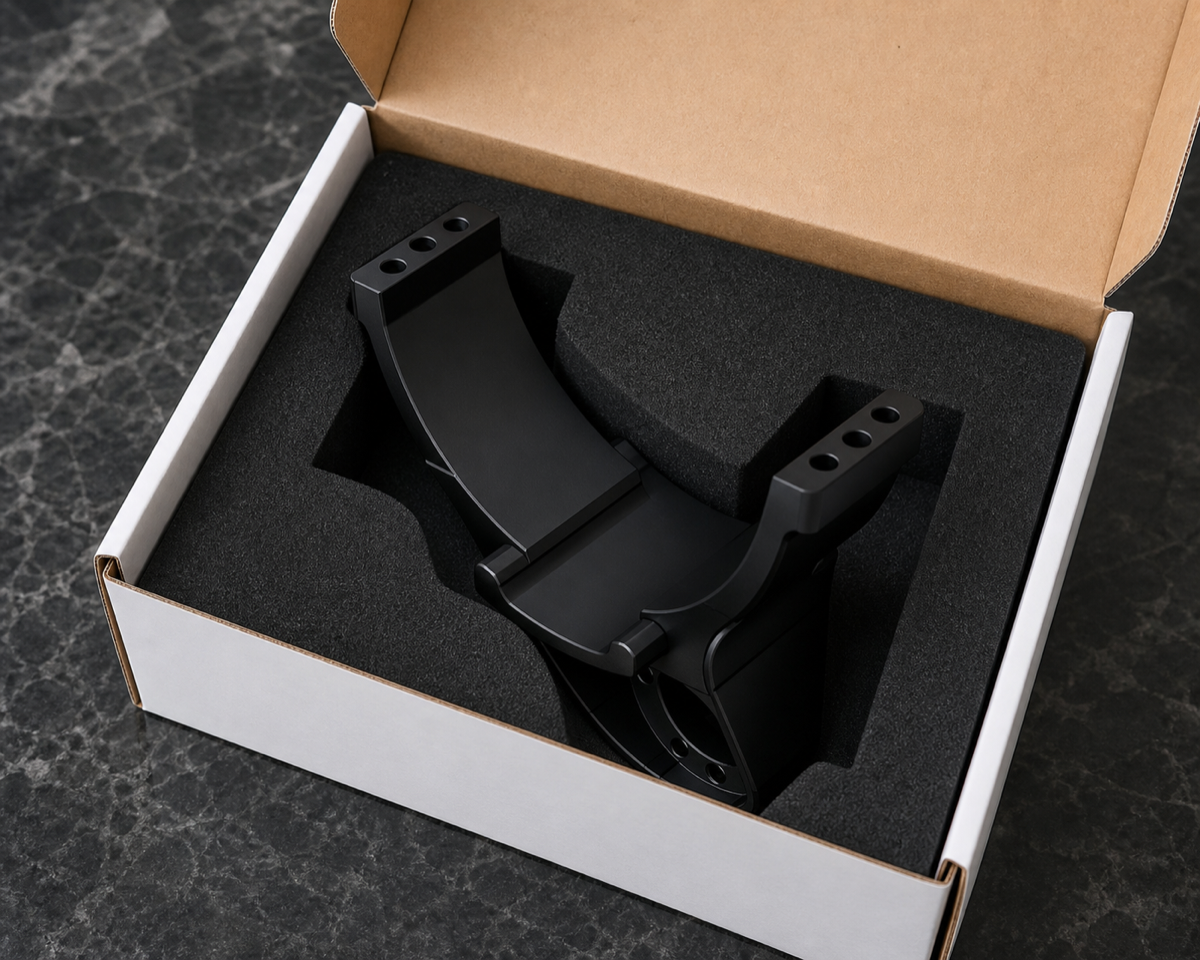

Schwarz eloxierte Bogenteile sollten nicht lose gestapelt werden. Bogenfläche, Ohren und Bohrungsmündungen müssen vor Reibung und Stoß geschützt werden. OEMach nutzte eine Schaumpositionierung, damit das Teil im Karton fixiert bleibt.
Diese Fallstudie zeigt: Taillenlenker-Bearbeitung wird an der Montagebeziehung gemessen. Entscheidend ist, Bogenstütze, Montageohren, Anschlussbereich, Dünnwandsteifigkeit und schwarzes Finish als System zu steuern.
FAQ
Warum muss die Bogenfläche kontrolliert werden?
Sie dient häufig als Stütze, Freiraum oder Bezug zu bewegten Nachbarteilen. Instabilität beeinflusst Montageabstand und Bewegungsqualität.
Warum das Lochbild aus einem einheitlichen Bezug bearbeiten?
Das Lochbild bestimmt Verschraubung und Positionierung. Mehrere Bezüge können Fehler aufsummieren und die Endmontage erschweren.
Was vor Lieferung schwarz eloxierter Teile prüfen?
Bohrungsgrate, Gewindelauf, Werkzeugspuren, Farbe, Montageflächen und Verpackungsschutz.
