En la cintura de un robot humanoide, una bieleta no solo conecta dos piezas. Suele soportar movimiento, definir posicion de montaje, dejar espacio para modulos giratorios y asumir carga local. Cuando incluye una gran cara curva, el mecanizado debe mantener estables la superficie, el patron de agujeros, las caras finales y las zonas de montaje como una sola relacion de ensamblaje.

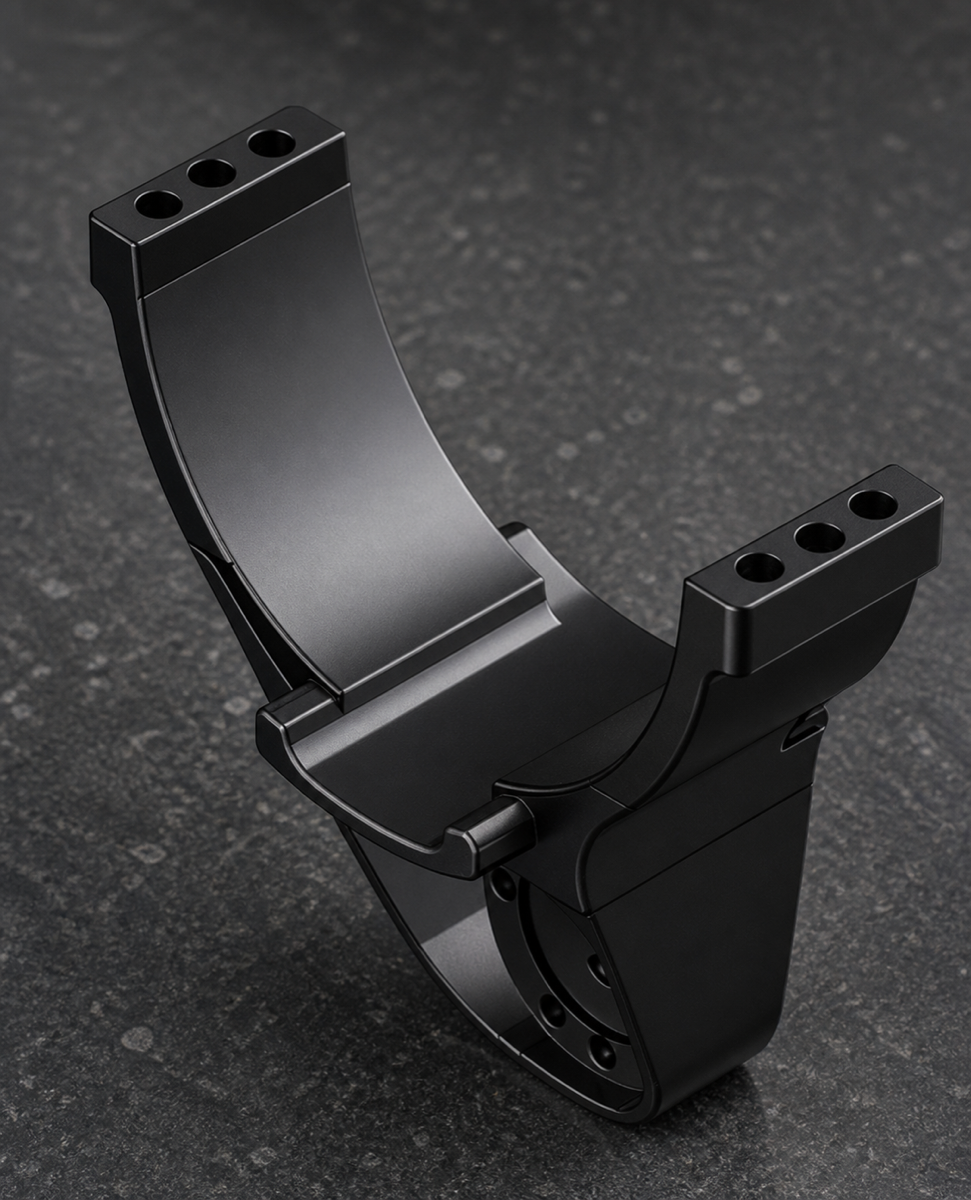

Este caso trata una bieleta de cintura en aluminio 6061-T6 con anodizado negro. La pieza tiene soporte curvo tipo silla, orejas dobles superiores, filas de agujeros en los extremos, zona inferior de conexion, nervios laterales y varios agujeros pequenos. OEMach controlo datum curvo, rigidez de pared delgada, consistencia de agujeros, desbarbado antes de anodizar y proteccion de embalaje como un proceso completo.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Bieleta curva o conector de soporte para cintura de robot humanoide |
| Material | Aluminio 6061-T6 |
| Acabado | Anodizado negro |
| Estructura | Gran cara curva, orejas dobles, conexion inferior, nervios laterales y multiples agujeros |
| Foco de proceso | Perfil curvo, datum, soporte de pared delgada y control de agujeros |
| Foco de inspeccion | Cara curva, agujeros de oreja, agujeros inferiores, roscas, rebabas y apariencia |
Función de la pieza y contexto
La zona de cintura conecta torso, cadera, modulos de accionamiento, soportes y espacio de cableado. Si la posicion de la cara curva varia, puede afectar la holgura con la estructura giratoria cercana. Si los agujeros de montaje o localizacion se desplazan, el montaje puede volverse dificil y la carga local aumentar.
Este tipo de pieza esta en la interseccion de la cadena de carga y la cadena de montaje. El proveedor no puede centrarse solo en la forma exterior. Datum curvo, posiciones de agujeros y caras de montaje deben gestionarse juntos.
Retos de mecanizado
El primer reto es la gran cara curva. La superficie es amplia y se conecta con orejas, escalones y nervios. Si la trayectoria y la reserva no se planifican bien, pueden aparecer marcas de herramienta o transiciones irregulares.
El segundo reto es el patron de agujeros en las orejas dobles. Los agujeros deben controlar diametro, posicion izquierda-derecha, angulo y relacion con la cara final. Pequenas desviaciones afectan bloqueo y localizacion.
El tercer reto es la deformacion en paredes delgadas y zonas abiertas. La rigidez no es uniforme. Una fuerza de sujecion excesiva o un soporte pobre puede deformar la pieza durante el mecanizado y provocar recuperacion al soltar.
El cuarto reto es el anodizado negro. Rebabas, golpes, marcas de corte y danos de borde se ven mas despues del acabado, por lo que limpieza, desbarbado y manejo deben prepararse antes.
Solución de fabricación de OEMach
OEMach empezo con revision DFM para identificar la relacion entre cara curva, orejas, zona inferior y agujeros clave. El proceso priorizo una fijacion estable y soporte adecuado para reducir deformacion en la curva y paredes laterales.
En desbaste, la retirada de material se equilibro para evitar liberacion de tension en un solo lado. En acabado, perfil curvo, filas de agujeros, grupo inferior y transiciones se controlaron bajo una logica de datum unificada siempre que fue posible.
Antes del anodizado, OEMach reviso marcas de herramienta, chaflanes de agujeros, raices de escalon, bordes delgados y marcas de manejo. Despues del anodizado negro, se verificaron estado de agujeros, tacto de rosca, color y caras de montaje.
Inspección, embalaje y resultado

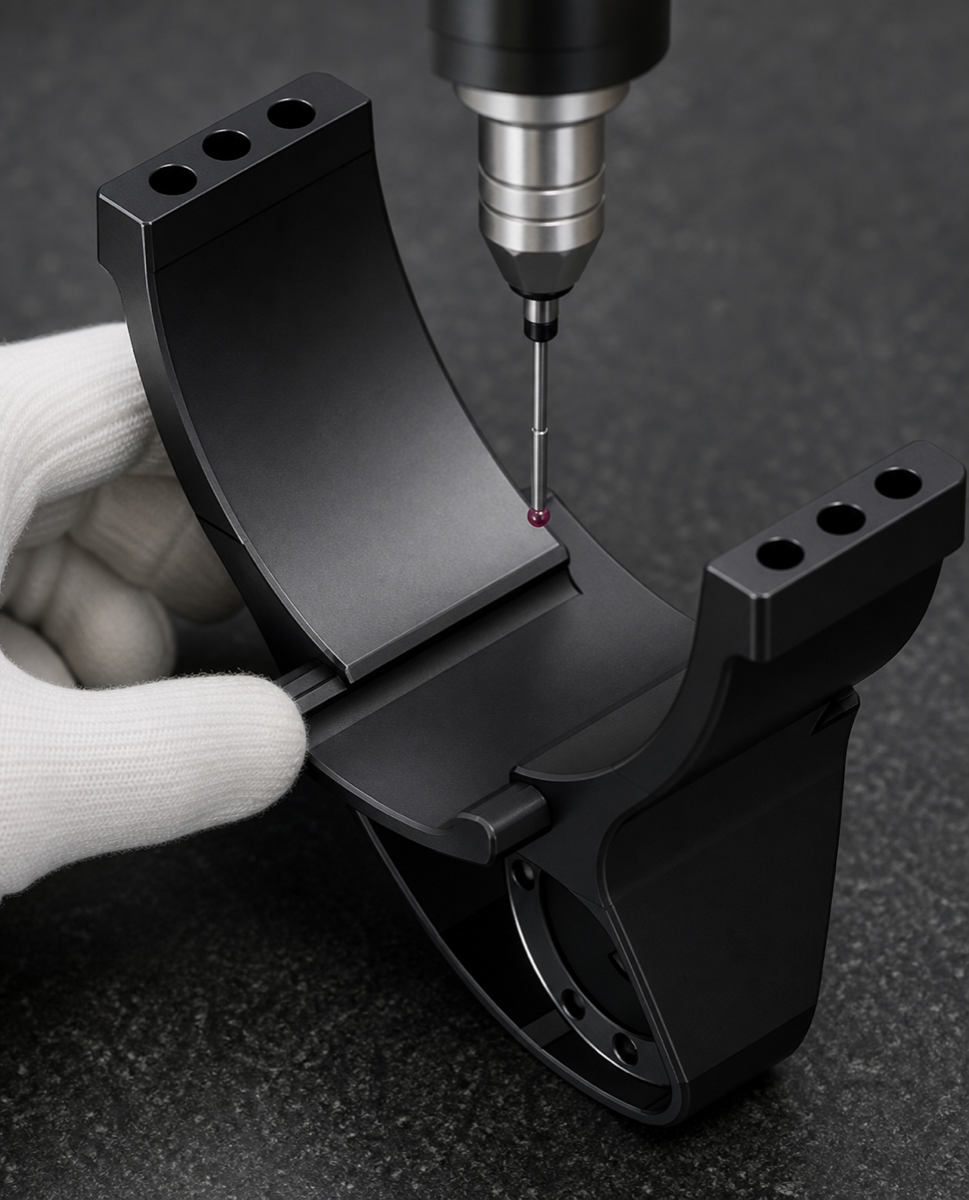

La inspeccion incluye contorno curvo, filas de agujeros, agujeros inferiores, relacion de caras, roscas, rebabas y apariencia anodizada. Cuando es necesario, CMM verifica la relacion entre superficie curva y patron de agujeros, no solo dimensiones aisladas.

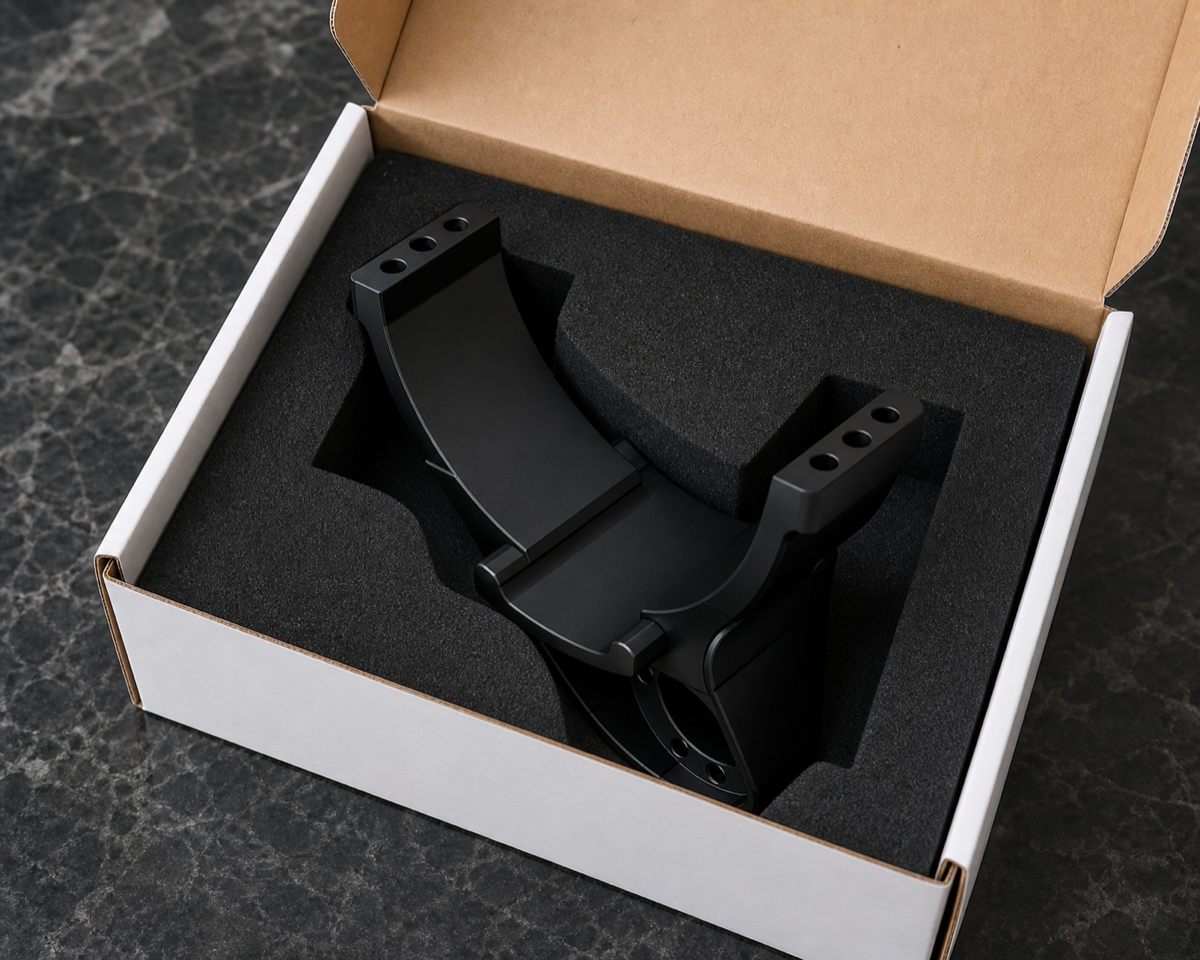

Las piezas negras anodizadas no deben apilarse sueltas. La cara curva, las orejas y los agujeros necesitan proteccion contra roce e impacto. OEMach uso espuma posicionada para fijar la pieza y reducir danos esteticos o golpes en bordes delgados.
Este caso muestra que el mecanizado de una bieleta de cintura se evalua por la relacion de montaje. El valor esta en controlar soporte curvo, orejas, zona inferior, rigidez y acabado negro como un sistema.
FAQ
Por qué controlar la gran cara curva?
La cara curva suele servir de soporte, espacio libre o referencia frente a estructuras giratorias. Si no es estable, puede afectar holgura y movimiento.
Por qué mecanizar los agujeros desde un datum unificado?
El patron de agujeros define bloqueo y localizacion. Cambios de datum pueden acumular error y dificultar el ensamblaje.
Qué revisar antes de entregar piezas negras anodizadas?
Rebabas en agujeros, tacto de rosca, marcas de herramienta, color, caras de montaje y proteccion de embalaje.
