Zusammenfassung

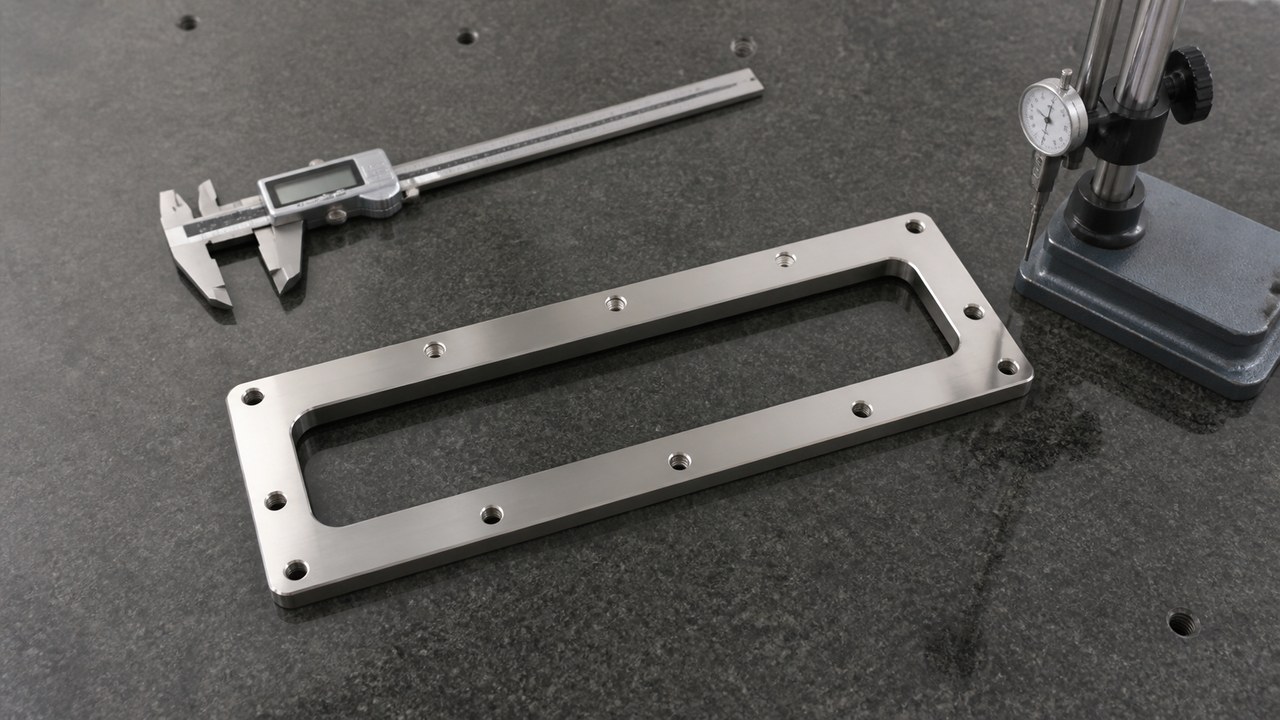

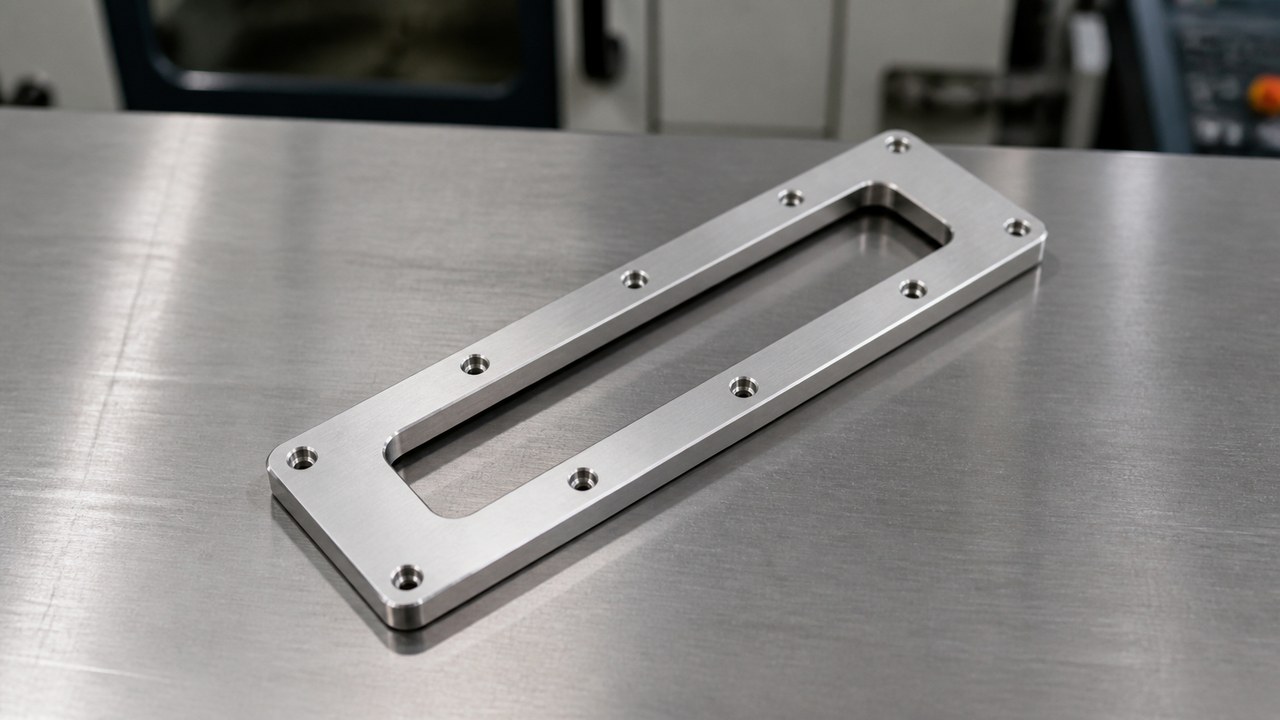

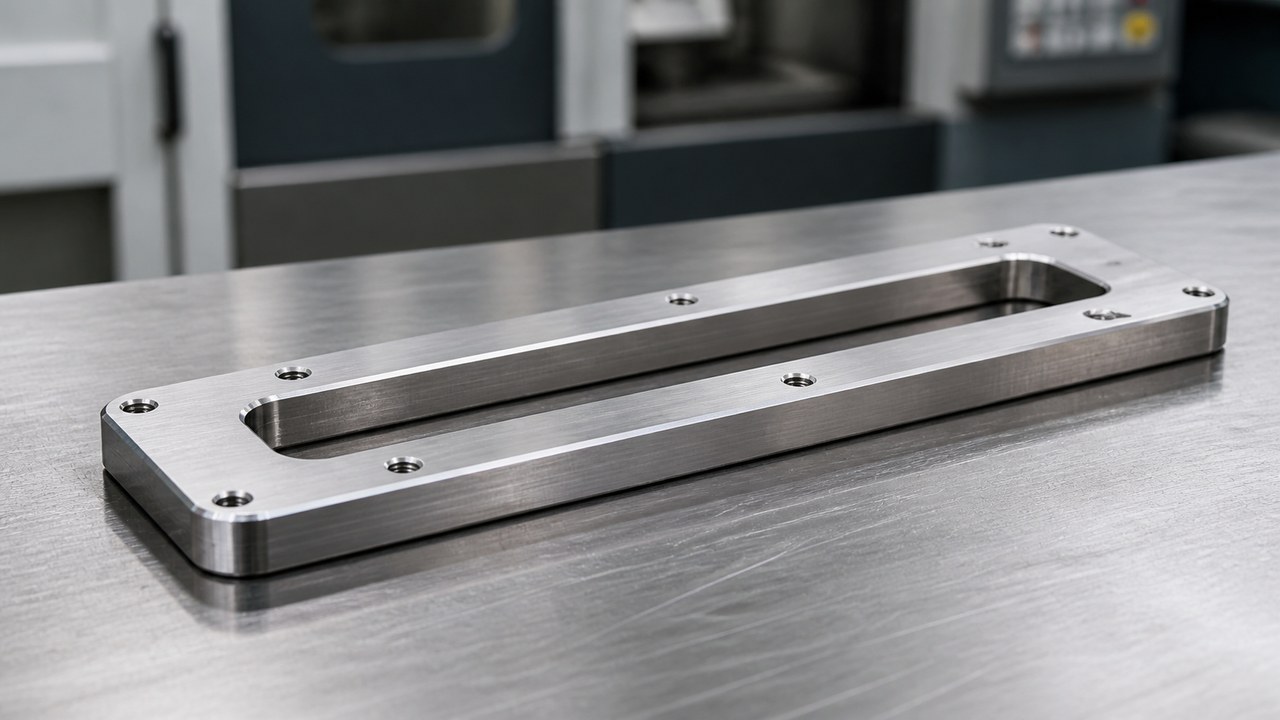

Am 10. August 2026 pruefte Ingenieur Zhang eine Prototypenanfrage eines Automatisierungsausrüsters aus Suzhou. Der rechteckige SUS-304-Sichtfensterflansch besitzt eine lange gerundete Fensteroeffnung, zehn M3-Gewindemerkmale, kontrollierte Oberflaechentextur und entgratete Kanten. OEMACH nutzte eine bezugsbasierte Prozesspruefung fuer Rahmensteifigkeit, Bohrungslage, Oberflaechenschutz und Erstteilbestaetigung.
Fallhintergrund
Der Kunde beschrieb das Bauteil als Montageflansch um einen Beobachtungsbereich einer Anlage. Vor der Prozessplanung wurden Funktionsgrenze der Oeffnung, Montageflaechenbezug und optische Anforderungen geklaert.
Die Kommunikation konzentrierte sich auf Bearbeitungszugaenglichkeit, Verzugsrisiko nach Materialabtrag, Bezugstransfer, Oberflaechentextur und Lieferschutz.
Sichtbare Zeichnungsdaten
Die Zeichnung nennt SUS 304, Aussenmass 60 mm mal 215 mm und eine Dicke von 15 mm. [Source: customer-provided visible engineering drawing notation]
Die mittlere Oeffnung misst 32 mm mal 187 mm und liegt 14 mm von oberer und unterer Kante entfernt. Aussenkontur und Oeffnung zeigen vier R5-Radien. [Source: customer-provided visible engineering drawing notation]
Zehn M3-Gewindemerkmale haben eine Tiefe von 6 mm. Sichtbar sind horizontale Lagewerte 4.5 mm, 25.5 mm, 25.5 mm und 4.5 mm sowie vertikale Abstaende 55 mm, 96 mm und 55 mm. [Source: customer-provided visible engineering drawing notation]
Spezifizierte Flaechen tragen Ra 3.2, uebrige Flaechen Ra 6.3. Hinweise fordern Entgraten, gebrochene scharfe Kanten, gleichmaessige Bearbeitungstextur, Schutz vor Kratzern, C0.2-0.3-Fasen und R0.2-0.3-Radien. [Source: customer-provided visible engineering drawing notation]
Bauteil- und Anwendungsanalyse
Die lange Oeffnung erzeugt einen schmalen Rahmen. Beim Materialabtrag aendert sich die lokale Steifigkeit, wodurch die Spannstrategie wichtig wird. Montageflaeche, Oeffnung, Aussenprofil und Gewindebild sollten ueber eine konsistente Bezugskette kontrolliert werden.
Geometrische Merkmale wie Profil, Orientierung und Position sind innerhalb des definierten Bezugssystems zu interpretieren. [Source: ISO 1101:2017]
Bearbeitungsrisiken
Verringerte Rahmensteifigkeit
Die 32 mm mal 187 mm grosse Oeffnung entfernt einen grossen Mittelbereich aus einem 15 mm dicken Teil. Der Prozess trennt Schruppen, Materialausgleich und Finish, um sprunghafte Schnittlasten zu vermeiden.
Bezugstransfer zwischen Merkmalen
Das 60 mm mal 215 mm Profil, die Fensterlage und das Gewindebild haengen von einer einheitlichen Aufspannung ab. Die Montageflaeche bleibt vor Fensterfinish und Gewindebearbeitung der zentrale Bezug.
M3-Gewinde und Gratkontrolle
Die zehn M3-Gewinde mit 6 mm Tiefe erfordern Kontrolle von Kernloch, wirksamer Tiefe und Gewindeeinlauf. Entgraten darf den ersten Gewindegang und die Fensterkante nicht beschaedigen.
Prozessansatz
Zuerst werden stabile Bezugsebenen erzeugt und das Material um die Oeffnung ausgeglichen. Danach folgen Fensterbearbeitung, Kantenkorrektur, Gewinde und Masspruefung. Die Erstteilbestaetigung sollte Bezugsebene, Bohrungslage, Oberflaeche und optischen Zustand dokumentieren.
Lieferantenauswahl
Bei diesem Flansch muss der Lieferant Edelstahlbearbeitung, lange Fensterkontur, kleine Gewinde, Oberflaechenfinish, Reinigung und Verpackungsschutz koordinieren. Ein reiner Preisvergleich kann Risiken bei Verzug, Grat und Nacharbeit verdecken.
