Resumen

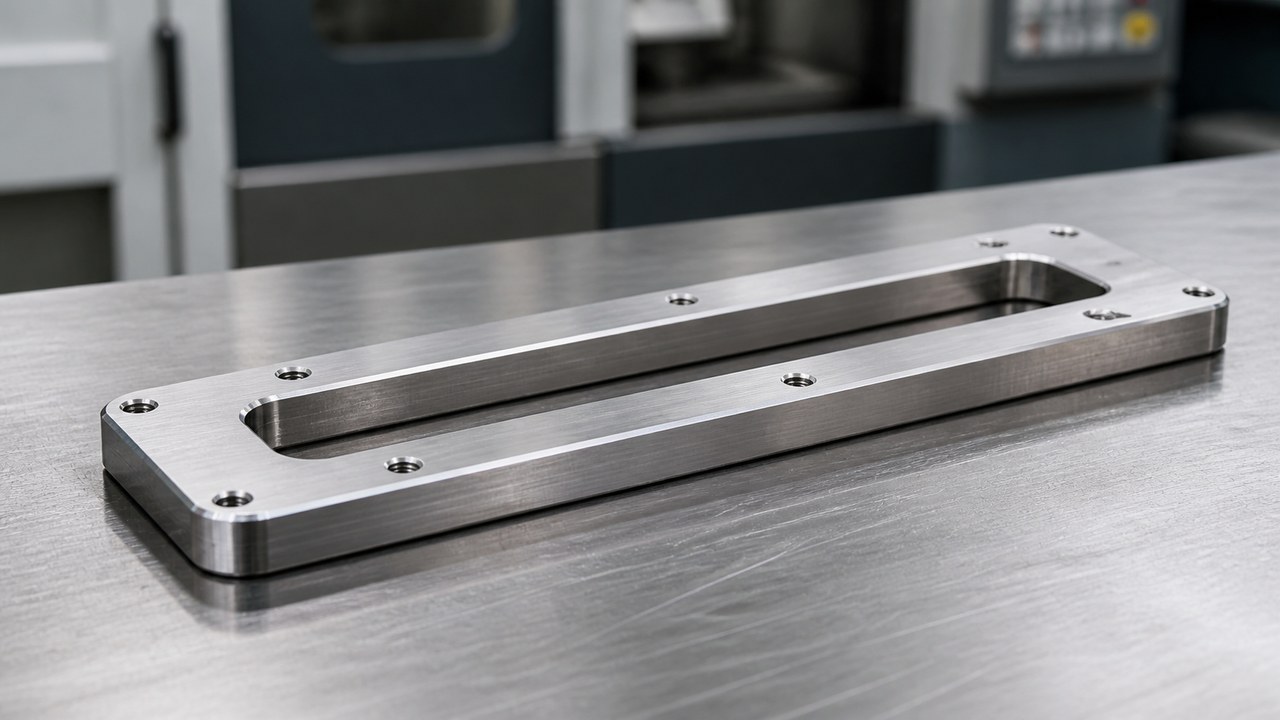

El 10 de agosto de 2026, el ingeniero Zhang reviso una solicitud de prototipo de un proveedor de equipos de automatizacion en Suzhou. La brida rectangular de observacion en SUS 304 incluye una abertura rectangular redondeada, diez roscas M3, textura superficial controlada y aristas desbarbadas. OEMACH aplico una revision basada en datums para controlar rigidez, posicion de agujeros, proteccion superficial y confirmacion de primera pieza.
Antecedentes del caso
El cliente describio la pieza como una brida de instalacion alrededor de una zona de observacion de equipo. Antes de definir la preparacion, se confirmaron el limite funcional de la abertura, la relacion de la cara de montaje y el requisito visual.
La comunicacion se centro en accesibilidad de mecanizado, riesgo de distorsion tras retirar material, transferencia de datums, textura superficial y proteccion de entrega.
Datos visibles del plano

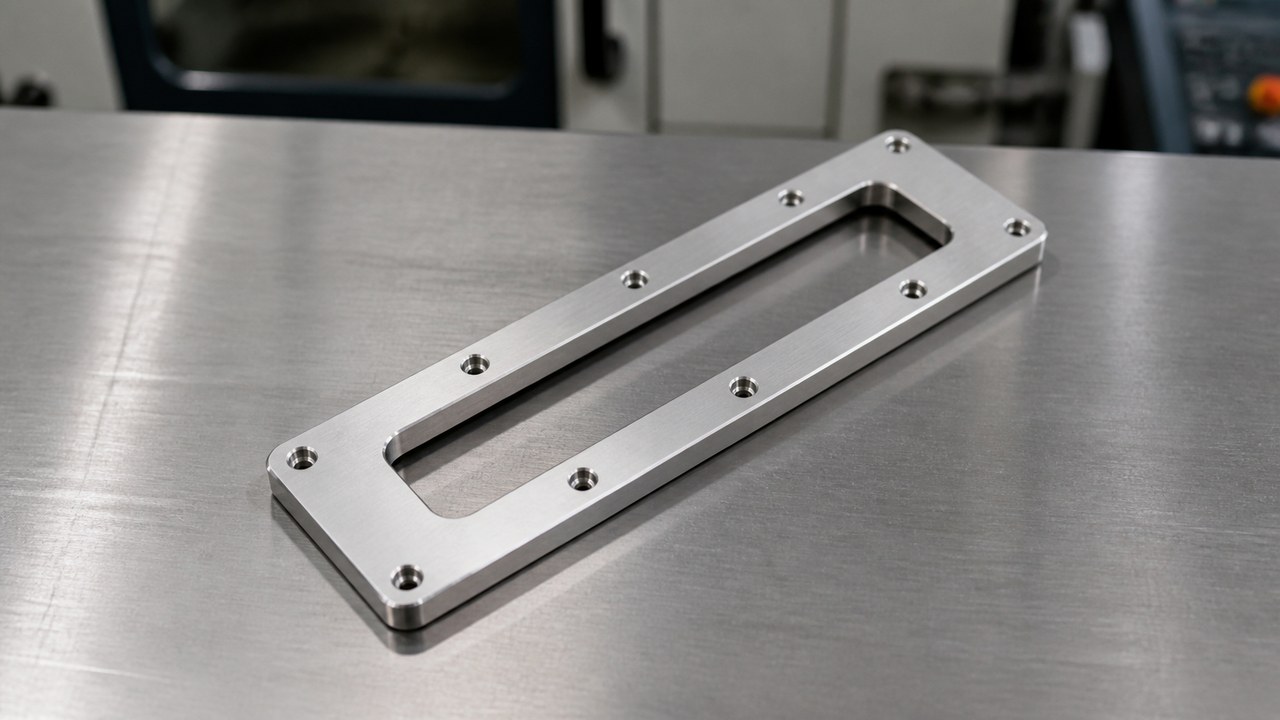

El plano identifica material SUS 304, tamano exterior de 60 mm por 215 mm y espesor de 15 mm. [Source: customer-provided visible engineering drawing notation]
La abertura central mide 32 mm por 187 mm y queda a 14 mm de los bordes superior e inferior. El perfil exterior y la abertura muestran cuatro radios R5. [Source: customer-provided visible engineering drawing notation]
Diez roscas M3 tienen profundidad especificada de 6 mm. El plano tambien muestra valores de ubicacion horizontal de 4.5 mm, 25.5 mm, 25.5 mm y 4.5 mm, y espaciados verticales de 55 mm, 96 mm y 55 mm. [Source: customer-provided visible engineering drawing notation]
Las superficies especificadas llevan textura Ra 3.2 y las restantes Ra 6.3. Las notas piden desbarbado, aristas suavizadas, textura uniforme, proteccion contra rayas, chaflanes C0.2-0.3 y radios R0.2-0.3. [Source: customer-provided visible engineering drawing notation]
Analisis de pieza y aplicacion
La abertura larga deja un marco estrecho. Al retirar material, la rigidez local cambia y la estrategia de sujecion se vuelve critica. La cara de montaje, la abertura, el perfil exterior y el patron de roscas deben controlarse mediante una cadena de datums coherente.
Caracteristicas geometricas como perfil, orientacion y posicion deben interpretarse dentro del sistema de datums definido. [Source: ISO 1101:2017]
Riesgos de mecanizado
Rigidez reducida del marco
La abertura de 32 mm por 187 mm elimina gran parte del centro de una pieza de 15 mm de espesor. El proceso separa desbaste, equilibrio de material y acabado para evitar cambios bruscos de carga.
Transferencia de datums
El perfil de 60 mm por 215 mm, la posicion de la abertura y el patron de roscas dependen de una preparacion coherente. La cara de montaje debe mantenerse como referencia antes de acabar la ventana y las roscas.
Roscas M3 y control de rebabas
Las diez roscas M3 de 6 mm requieren control de taladro previo, profundidad efectiva y entrada de rosca. El desbarbado no debe danar la primera vuelta ni alterar el borde de la ventana.
Enfoque de proceso

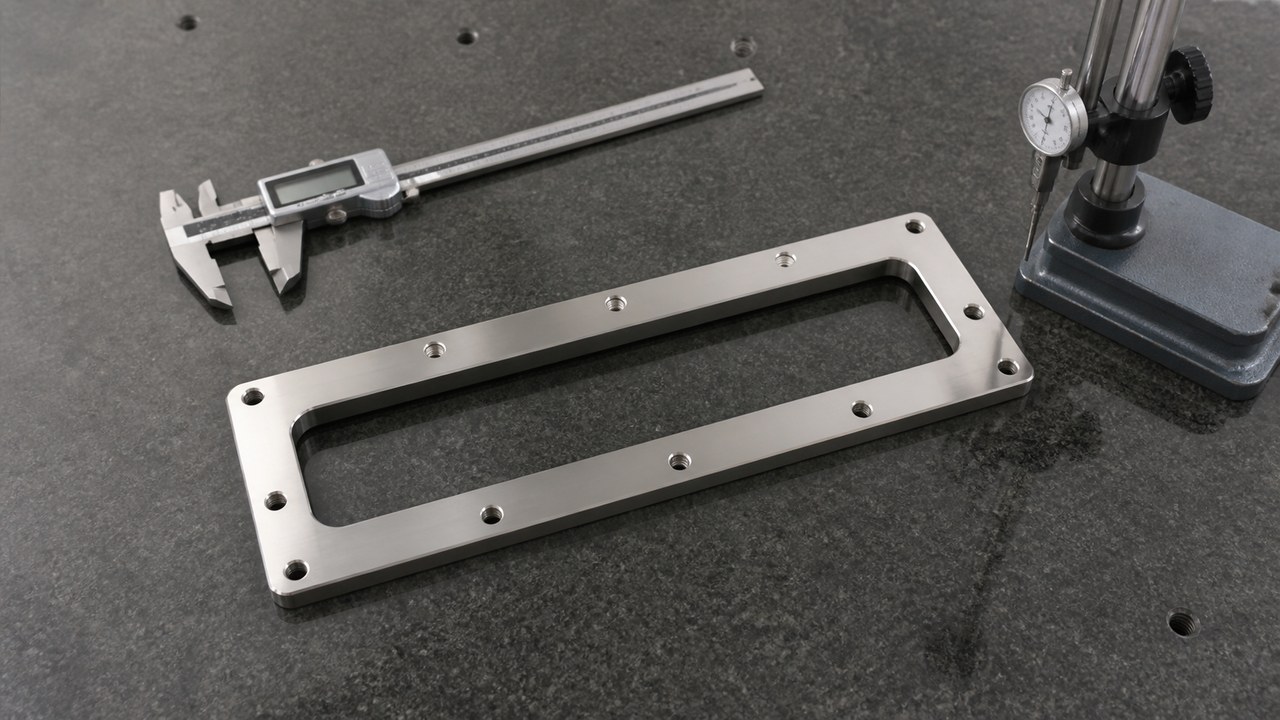

Primero se mecanizan referencias estables y se deja material equilibrado alrededor de la abertura. Despues se abre la ventana, se corrigen bordes, se mecanizan roscas y se revisan dimensiones. La primera pieza debe registrar cara de referencia, posicion de agujeros, textura superficial y estado visual.
Seleccion de proveedor
Para este tipo de brida, el proveedor debe coordinar acero inoxidable, ranura larga, roscas pequenas, acabado superficial, limpieza y proteccion de embalaje. Comparar solo precio puede ocultar riesgos de deformacion, rebabas y retrabajo.
