In der Torso-Struktur eines humanoiden Roboters traegt der Taillenstuetzsitz Lasten, positioniert Nachbarmodule, verbindet Strukturteile und schafft Bewegungsfreiraum. Er ist kein einfacher rechteckiger Sockel. Bogenflaechen, Seitenwaende, Lochgruppen und Montagebezuege beeinflussen die Endlage des Moduls.

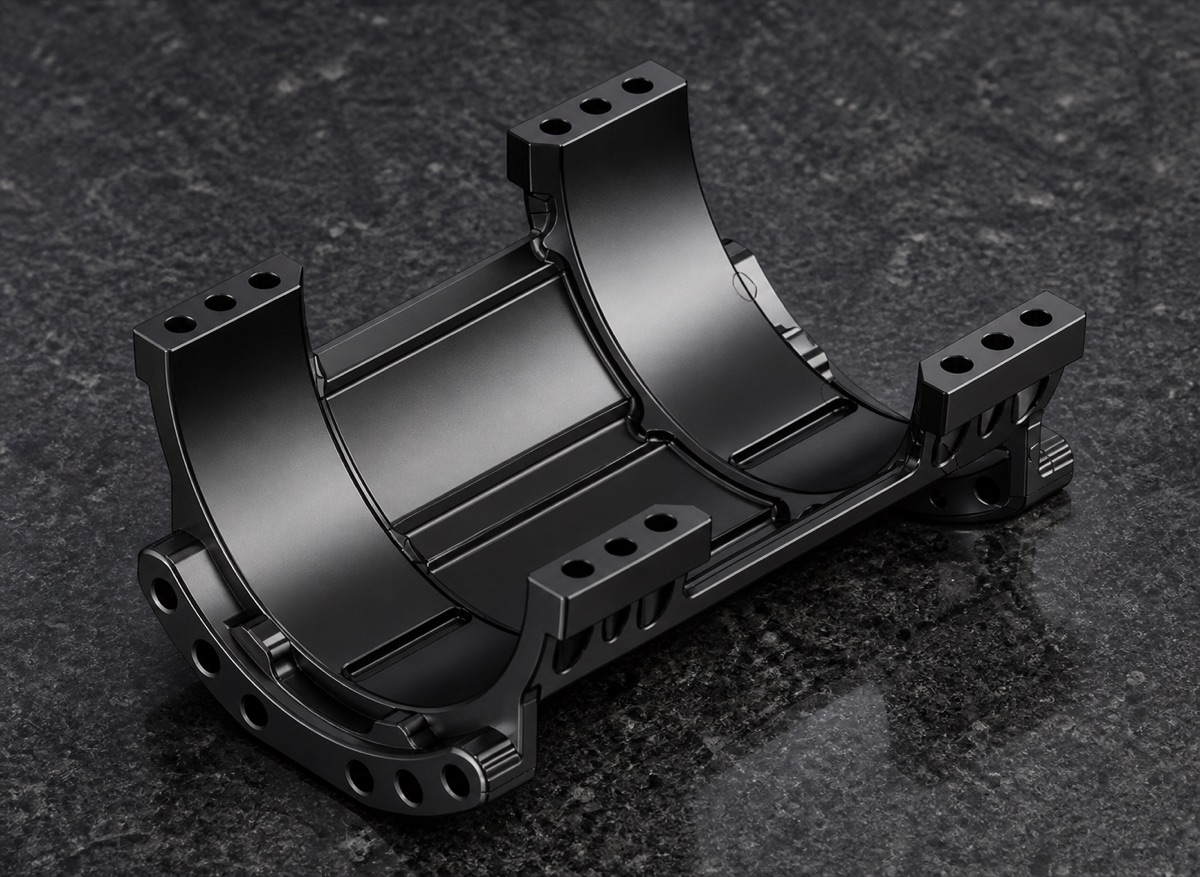

Diese Fallstudie beschreibt einen Aluminium-Taillenstuetzsitz mit schwarzem Eloxal. Das Teil nutzt eine sattelartige Struktur mit zwei grossen Bogenauflagen, symmetrischen Seitenwaenden, Seitenbohrungen, Passbohrungen, Stufen und Verstaerkungsbereichen. OEMach konzentrierte sich auf Bogenbezug, Seitenlochposition, Vorrichtungsunterstuetzung, Entgratung und Schutz der schwarzen Sichtflaechen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Taillenstuetzsitz fuer humanoiden Roboter |
| Werkstoff | Aluminiumlegierung |
| Struktur | Sattelstuetze, Doppelbogen, Seitenwaende, Bohrungen, Stufen und Verstaerkungen |
| Oberflaeche | Schwarzes Eloxal |
| Prozessfokus | Bogenbezug, Seitenloch-Konsistenz, Vorrichtung und Entgratung vor Finish |
| Prueffokus | Bogenprofil, Seitenlochposition, Montageflaechen, Passbohrungen, Gewinde und Eloxaloptik |
Funktion und Kontext
Der Taillenbereich eines humanoiden Roboters integriert oft Antrieb, Getriebe, Lagerung, Kabel und Sensoren. Der Bauraum ist eng und die Montagekette lang. Der Sitz muss in begrenztem Volumen Steifigkeit und Freiraum liefern und darf daher nicht wie ein normaler Halter behandelt werden.
Im kompletten Roboter muessen Bogenflaechen, Lochgruppen und Montageflaechen stabil bleiben. Wandern Bogen, Seitenbohrungen oder Grundflaechen relativ zueinander, kann sich der Fehler auf Oberkoerper, Hueftmodul oder Antriebseinheit uebertragen.
Bearbeitungsherausforderungen
Die erste Herausforderung sind die zwei Sattelbogenflaechen. Das Teil hat grosse Kurven und offene Bereiche, daher muessen Werkzeugbahnuebergaenge, Restzugabe und Oberflaechentextur kontrolliert werden. Ungleichmaessiger Schnitt kann Ansatzmarken oder schwache Bogenkonsistenz erzeugen.
Die zweite Herausforderung ist die Konsistenz der Seitenbohrungen. Mehrere Montage- und Passbohrungen liegen auf beiden Seitenwaenden, teils nahe an Boegen und Stufen. Zu viele Bezugswechsel koennen kleine Links-Rechts-Abweichungen erzeugen.
Die dritte Herausforderung ist die Vorrichtung. Die Mitteloeffnung ist gross, und Seitenwaende sowie Brueckenbereiche haben unterschiedliche Steifigkeit. Ohne Unterstuetzung nahe der Lastbereiche kann nach dem Ausspannen Rueckfederung auftreten.
Fertigungslösung von OEMach
Fuer den sattelartigen Taillenstuetzsitz startete OEMach mit der Strukturfunktionspruefung und bestaetigte die Bezugsfolge zwischen Bogenflaechen, Montageflaechen, Seitenbohrungen und Passbohrungen. Die Vorrichtung stuetzte moeglichst nahe an belasteten Bereichen, um elastischen Verzug zu reduzieren.
Beim Schruppen blieb kontrollierte Zugabe, um Spannung aus den grossen Bogen- und Hohlraumbereichen freizusetzen. Beim Schlichten wurden kritische Bogenflaechen, Seitenlochgruppen und Montagestufen koordiniert bearbeitet, damit Bogen-Loch-Beziehungen stabil bleiben.
Vor schwarzem Eloxal pruefte OEMach Bogen-Blendstellen, gebrochene Lochkanten, Stufenwurzeln und Sichtflaechendellen. Nach Eloxal wurden Farbe, Bohrungszustand, Gewindegefuehl und Montageflaechen erneut geprueft.
Prüfung, Verpackung und Ergebnis

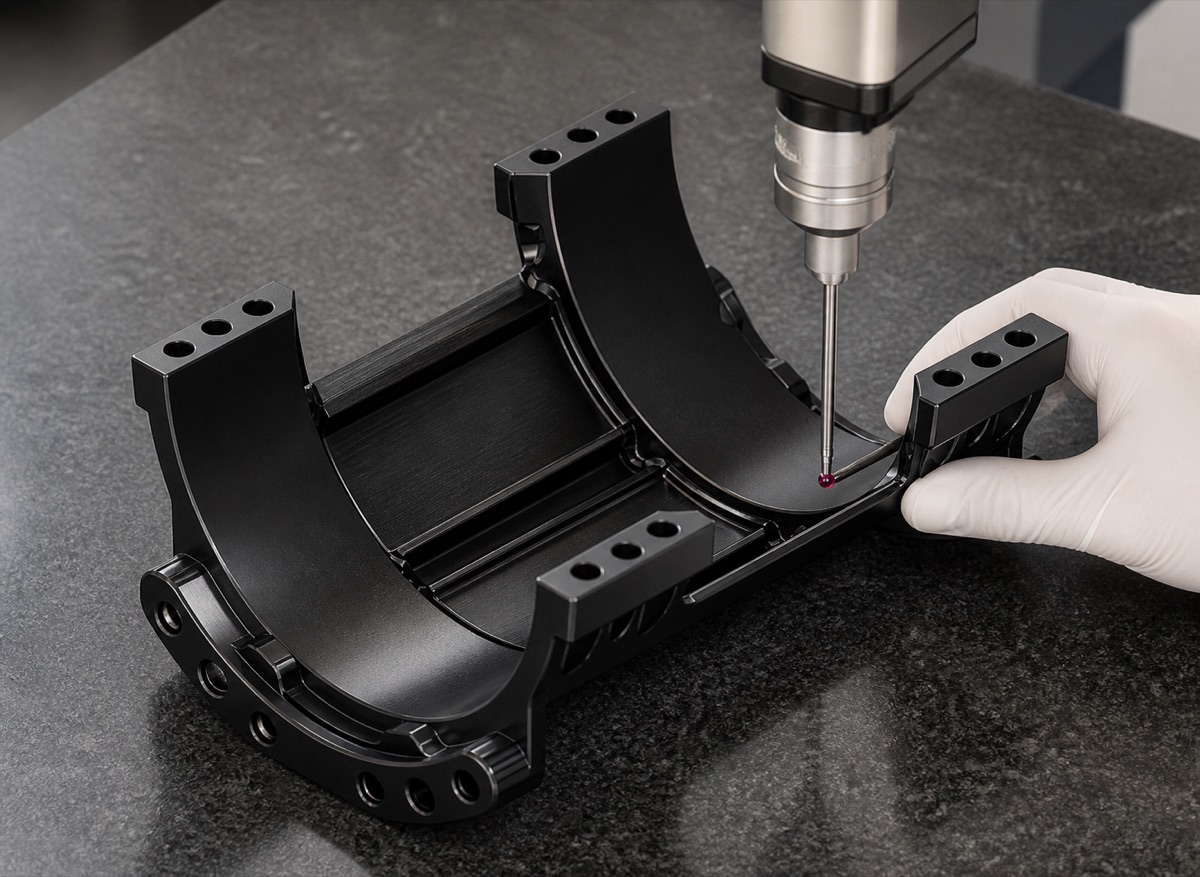

Die Pruefung konzentrierte sich auf Bogenprofil, Seitenlochpositionen, Montageflaechen, Passbohrungen, Gewinde-Gut/Schlecht, Bohrungsgrate und schwarze Eloxaloptik. Fuer montagekritische Beziehungen kann KMG Bogen und Lochgruppen verbinden, statt Einzelmasse isoliert zu melden.

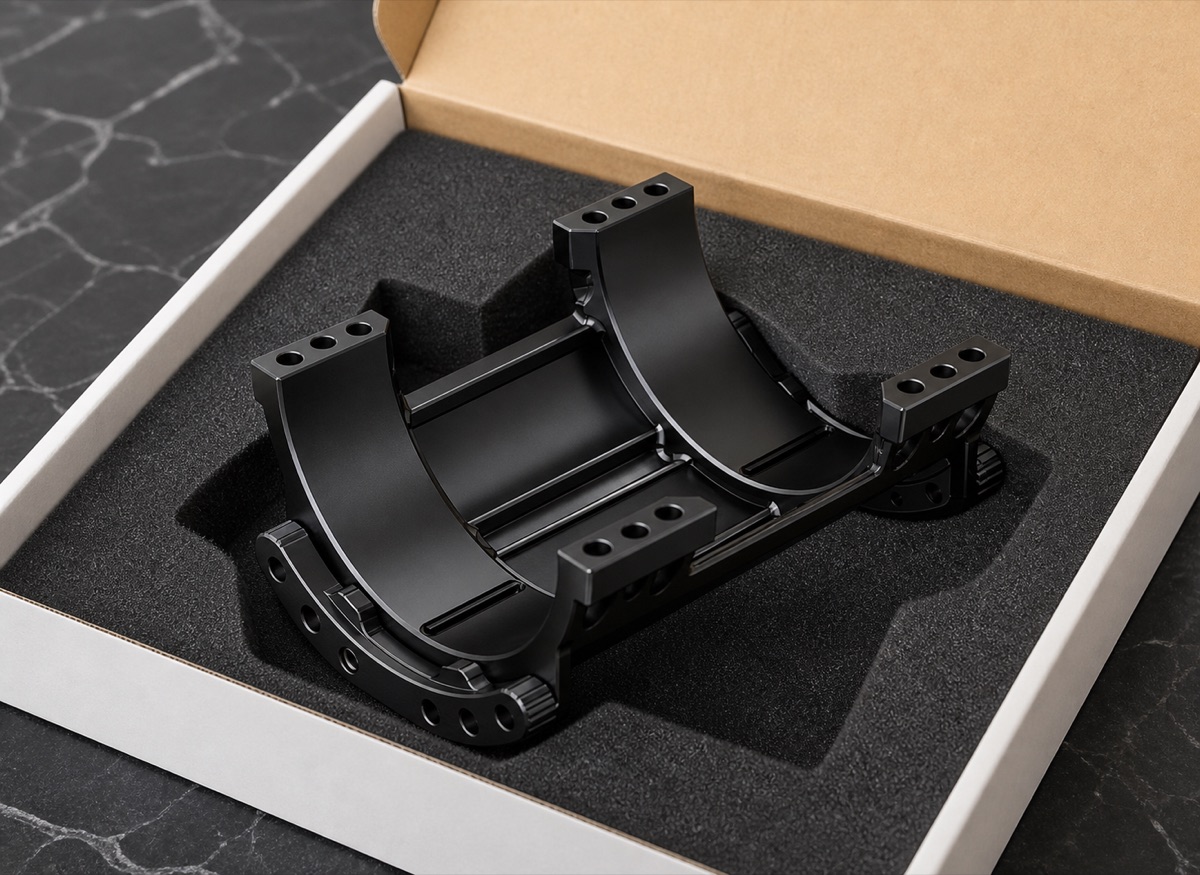

Sattelbogen- und schwarze Sichtflaechen sollten nicht lose gestapelt werden. OEMach nutzte Einzel- oder Trennverpackung mit Schaum, damit das Teil im Transport fixiert bleibt und Bogenflaechen, Bohrungsmaeuler, Seitenwaende und Sichtkanten geschuetzt sind.
Der Fall zeigt: Bei einem Taillenstuetzsitz zaehlt die Strukturbeziehung, nicht nur die Form. DFM, Vorrichtung, Kurvenbearbeitung, Seitenlochkontrolle, Entgratung, Eloxalpruefung und Verpackungsschutz muessen verbunden sein.
FAQ
Warum muessen Sattelbogenflaechen genau kontrolliert werden?
Sie stehen oft fuer Freiraum, Auflage oder Passbeziehung. Instabile Bogenposition veraendert Nachbarmodul-Freiraum und Montagehaltung.
Warum sind Seitenbohrungen schwierig?
Sie liegen nahe an Waenden, Stufen oder Kurven. Bezugstransfer und Spannverzug beeinflussen die Links-Rechts-Konsistenz.
Warum Schaumpositionierung fuer schwarz eloxierte Sitze?
Schwarze Eloxalflaechen sind empfindlich gegen Reiben und Dellen. Schaum reduziert Bewegung und schuetzt Boegen, Bohrungen und Sichtkanten.
