Caso de mecanizado de asiento de soporte de cintura de aluminio para robots humanoides

Caso de mecanizado CNC de un asiento de soporte de cintura de aluminio para robots humanoides, con foco en arcos, agujeros laterales, sujeción, desbarbado y anodizado negro.

Volver a Casos
Caso de mecanizado de asiento de soporte de cintura de aluminio para robots humanoides

En la estructura del torso de un robot humanoide, el asiento de soporte de cintura suele soportar carga, localizar modulos vecinos, conectar piezas estructurales y dejar espacio para el movimiento. No es una base rectangular simple. Superficies curvas, paredes laterales, grupos de agujeros y datums de montaje influyen en la postura final.

Este caso describe un asiento de cintura de aluminio con anodizado negro. La pieza usa estructura tipo silla con dos grandes superficies curvas de apoyo, paredes laterales simetricas, agujeros laterales, agujeros de localizacion, escalones y zonas reforzadas. OEMach se centro en datum de curva, posicion de agujeros laterales, soporte de utillaje, desbarbado y proteccion de caras negras visibles.

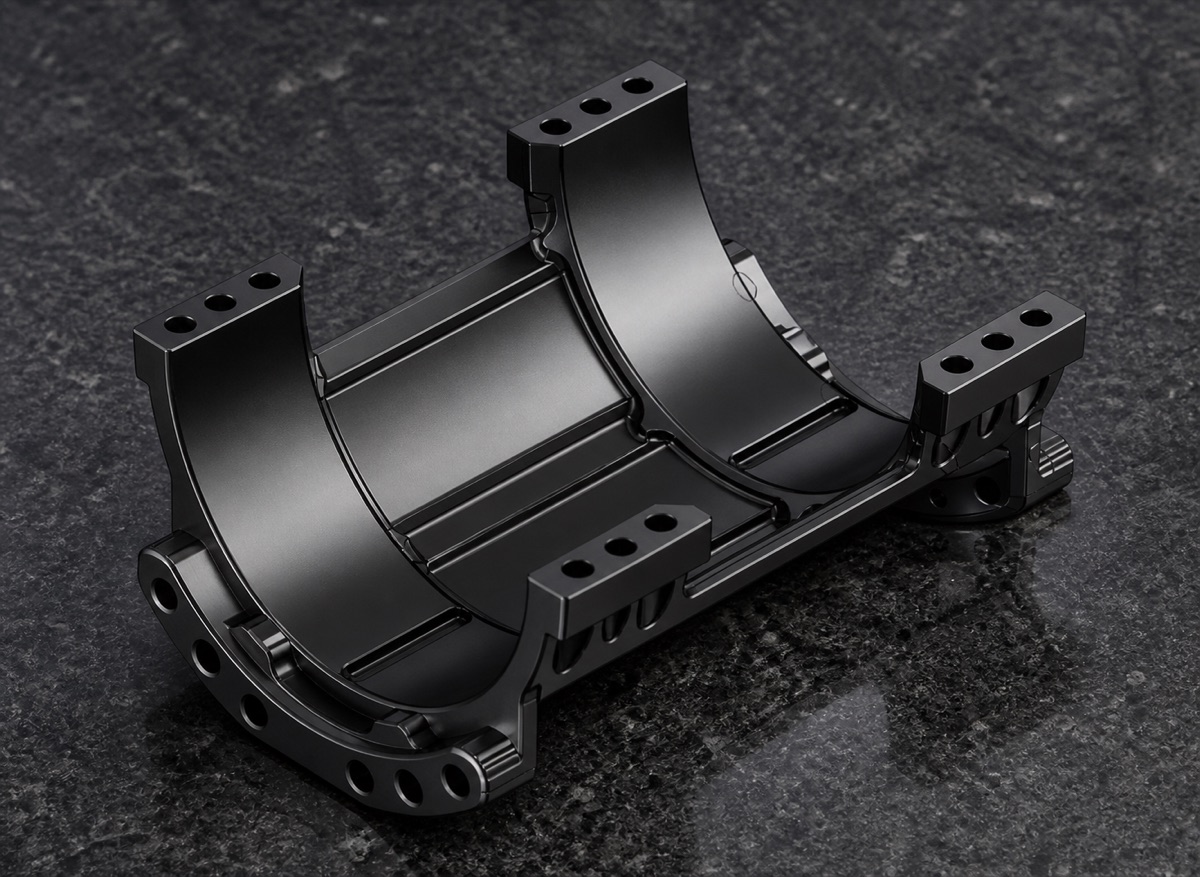

Asiento de soporte de cintura de aluminio anodizado negro con superficies curvas para robot humanoide
El asiento de cintura tiene superficies tipo silla, paredes laterales, agujeros laterales, pasadores, escalones y zonas reforzadas.

Resumen del proyecto

Elemento Detalle del proyecto
Tipo de pieza Asiento de soporte de cintura para robot humanoide
Material Aleacion de aluminio
Estructura Soporte tipo silla, doble cara curva, paredes laterales, agujeros, escalones y refuerzos
Acabado Anodizado negro
Foco de proceso Datum de curva, consistencia de agujeros laterales, soporte y desbarbado antes del acabado
Foco de inspeccion Perfil curvo, posicion de agujeros, caras de montaje, pasadores, roscas y apariencia

Función de la pieza y contexto

La zona de cintura de un robot humanoide suele integrar accionamiento, reduccion, soporte, cables y sensores. El espacio es compacto y la cadena de montaje es larga. El asiento debe aportar rigidez y espacio libre dentro de volumen limitado, por lo que no se puede tratar como soporte comun.

En el robot completo, el asiento debe mantener estables superficies curvas, grupos de agujeros y caras de montaje. Si curva, agujeros laterales o base se desplazan entre si, el error puede transmitirse a torso, cadera o modulo motriz.

Retos de mecanizado

El primer reto es la doble superficie curva tipo silla. La pieza tiene caras curvas grandes y zonas abiertas, por lo que se deben controlar transiciones de trayectoria, reserva y textura. Un corte irregular puede dejar marcas o baja consistencia del arco.

El segundo reto es la consistencia de agujeros laterales. Varias roscas y pasadores se distribuyen en ambas paredes, algunos cerca de curvas y escalones. Muchos cambios de datum pueden crear desviaciones izquierda-derecha visibles en montaje.

El tercer reto es la sujecion. La abertura central es grande, y paredes laterales y puentes tienen rigidez diferente. Si la sujecion no apoya cerca de zonas cargadas, puede aparecer recuperacion elastica tras mecanizado.

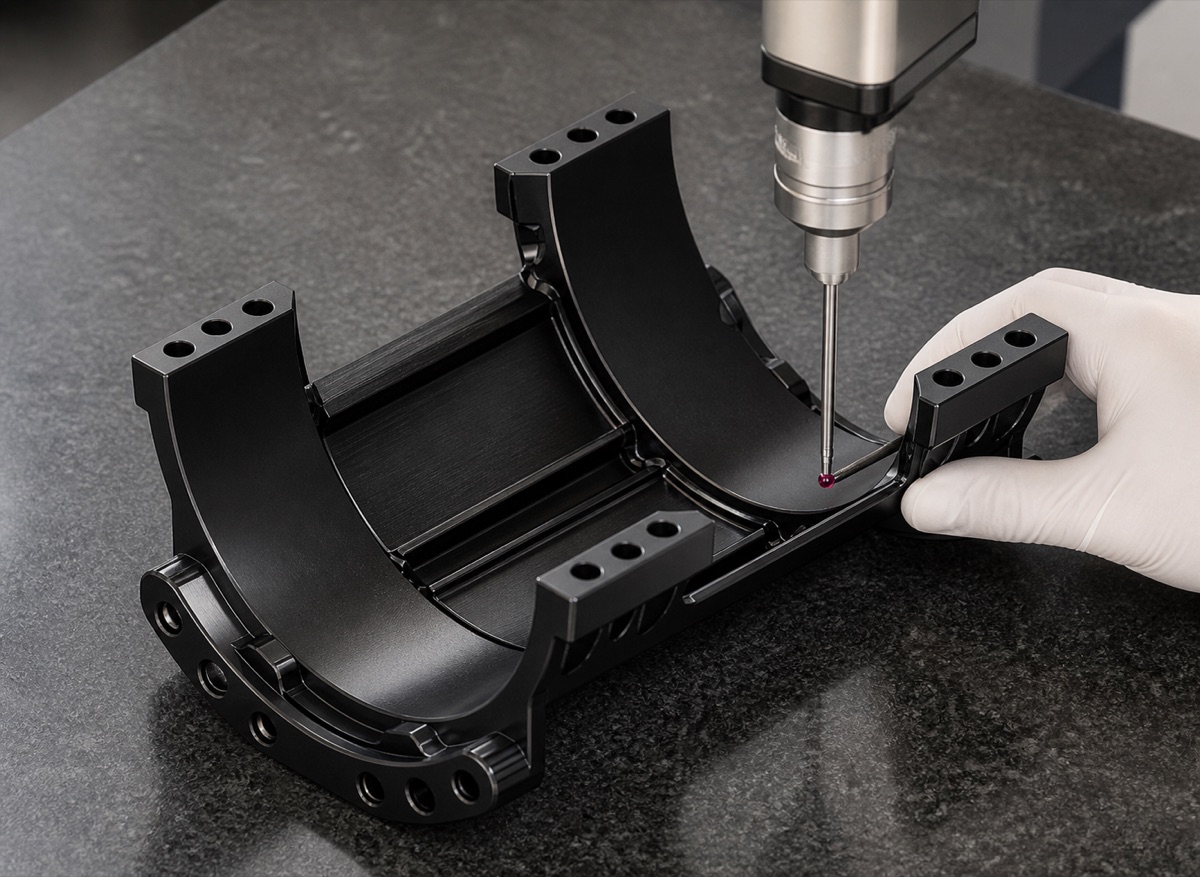

Inspeccion de superficie curva y agujeros laterales en soporte de cintura robotico
La inspeccion debe relacionar curvas, agujeros laterales, caras de montaje y datums, no solo dimensiones aisladas.

Solución de fabricación de OEMach

Para el asiento tipo silla, OEMach partio de la funcion estructural y confirmo la secuencia de datum entre curvas, caras de montaje, agujeros laterales y pasadores. El soporte de utillaje se ubico cerca de zonas de carga para reducir deformacion elastica.

El desbaste dejo reserva controlada para liberar tension de zonas curvas y cavidades. En acabado, curvas criticas, grupos de agujeros laterales y escalones de montaje se procesaron en una secuencia coordinada para mantener estable la relacion curva-agujero.

Antes del anodizado negro, OEMach reviso uniones de trayectoria en curvas, bordes de agujero, raices de escalon y golpes visibles. Despues del acabado, se revisaron color, estado de agujeros, tacto de rosca y caras de montaje.

Inspección, embalaje y resultado

La inspeccion se centro en perfil curvo, posiciones de agujeros laterales, caras de montaje, agujeros de localizacion, roscas, rebabas y apariencia anodizada negra. Para relaciones de montaje, CMM puede conectar curvas y agujeros en lugar de reportar dimensiones aisladas.

Las curvas tipo silla y superficies negras no deben apilarse sin proteccion. OEMach uso espuma individual o embalaje separado para fijar la pieza y proteger curvas, bocas de agujero, paredes y bordes visibles durante el transporte.

El caso muestra que el mecanizado de un asiento de cintura trata de relaciones estructurales, no solo de forma. DFM, soporte, mecanizado de curvas, control de agujeros, desbarbado, anodizado y embalaje deben ir unidos.

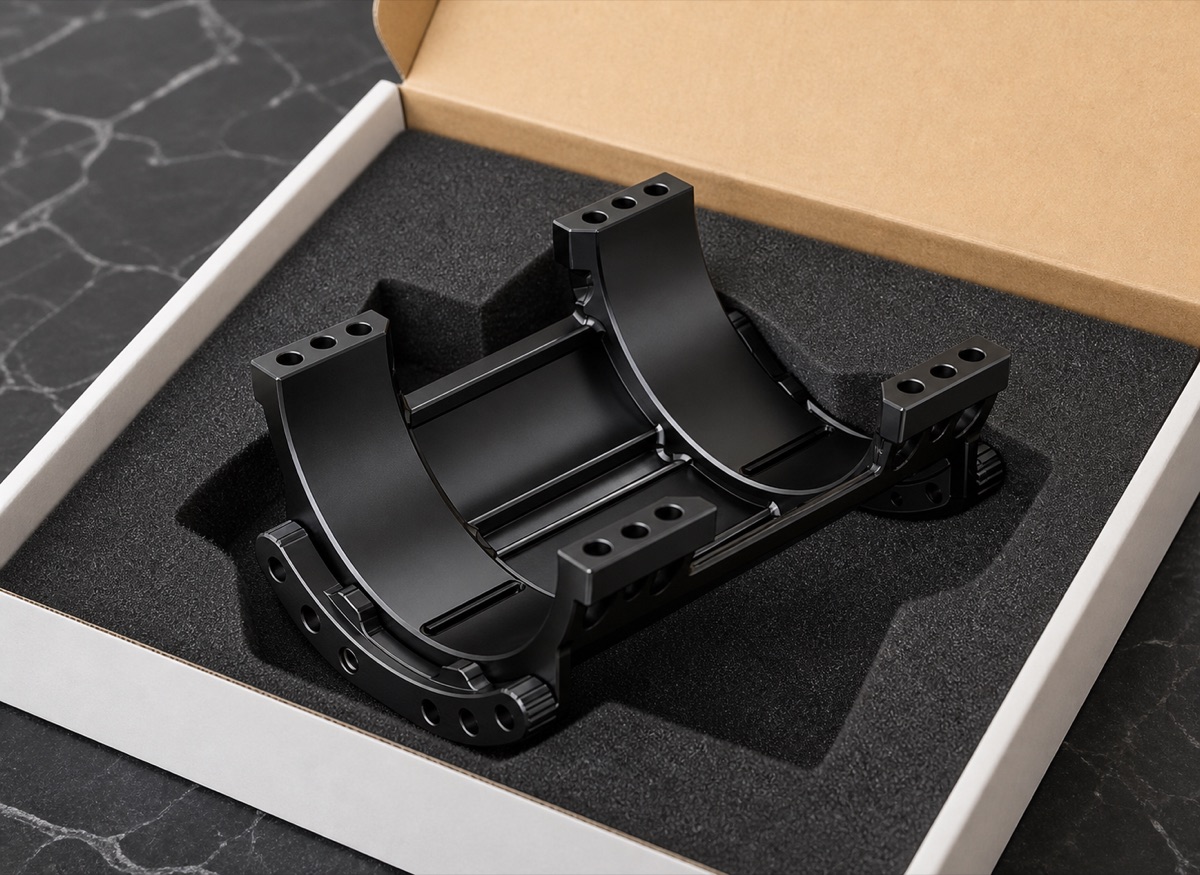

Embalaje protegido para asiento de soporte de cintura anodizado negro
El embalaje individual con espuma protege curvas anodizadas negras, agujeros laterales y bordes visibles.

FAQ

Por que controlar bien las superficies curvas?

Suelen relacionarse con apoyo, encaje o espacio libre. Si la posicion de la curva no es estable, cambia la postura o la holgura del modulo vecino.

Por que son dificiles los agujeros laterales?

Estan cerca de paredes, escalones o curvas. Transferencia de datum y deformacion por sujecion afectan la consistencia izquierda-derecha.

Por que usar espuma para piezas anodizadas negras?

Las superficies negras se rayan o golpean con facilidad. La espuma reduce movimiento y protege curvas, agujeros y bordes visibles.
