Fallstudie: 6061-T6 Aluminium-Abtriebswelle für humanoide Robotergelenke

In einem Gelenkmodul eines humanoiden Roboters sitzt die Abtriebswelle auf der Leistungsausgangsseite. Sie uebertraegt Drehmoment und dient zugleich als Positionier-, Verbindungs- und Montagebezug. Obwohl sie wie eine Scheibe aussieht, ist sie kein einfach gedrehter Teller: Zentrierbohrung, Ringstufe, kreisfoermiges Lochbild, Leichtbaufenster und Oberflaeche beeinflussen die Montage gemeinsam.

Diese Fallstudie beschreibt eine Abtriebswelle aus 6061-T6 Aluminium mit Strahlen und schwarzem Eloxal. OEMach behandelte Konzentrizitaet, Lochbildposition, Stirnflaechenanlage, Vorbereitung fuer Eloxal und Verpackungsschutz als geschlossenen Prozess.

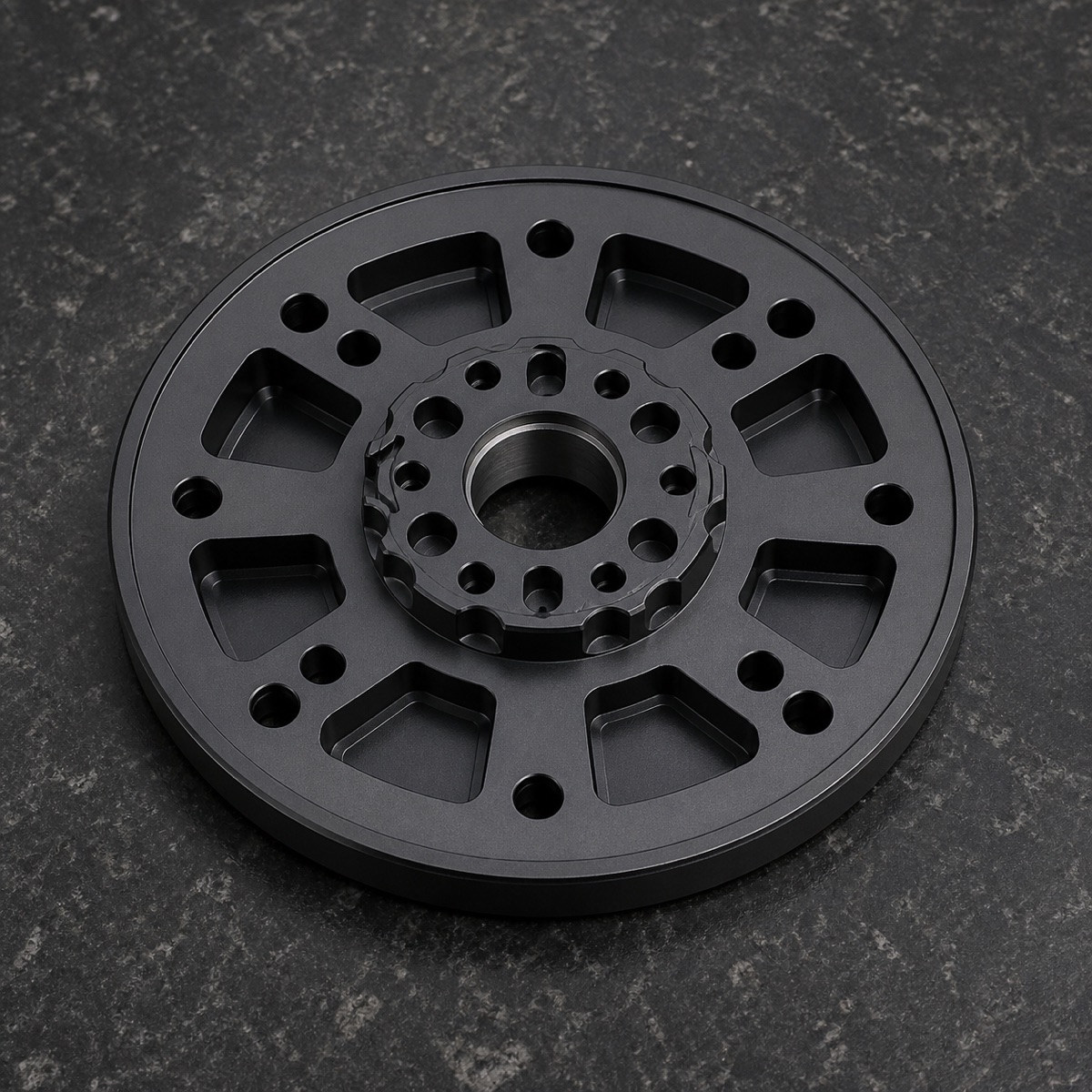

Schwarz eloxierte 6061-T6 Aluminium-Abtriebswelle fuer humanoides Robotergelenk
Die Abtriebswelle ist ein scheibenfoermiges Gelenkteil mit Zentrierbohrung, Lochbild, Leichtbaufenstern und schwarzem Eloxal.

Projektüberblick

Punkt Projektdetail
Teiletyp Abtriebswelle / Abtriebsflansch fuer humanoides Robotergelenk
Werkstoff 6061-T6 Aluminium
Struktur Zentrierbohrung, Nabe, Ringanlage, kreisfoermiges Lochbild und Leichtbaufenster
Oberflaeche Strahlen plus schwarzes Eloxal
Prozessfokus Zentralbezug, Planflaechen, Lochbezug und Entgratung vor Eloxal
Prueffokus Zentrierbohrung, Pass- und Montagebohrungen, Ebenheit/Rundlauf, Fenstergrate und Eloxaloptik

Funktion und Kontext

Ein humanoides Robotergelenk hat wenig Bauraum. Das Abtriebsteil verbindet oft Motor, Getriebe, Sensor oder externe Struktur. Wenn die Zentrierbohrung wandert, die Stirnflaeche Rundlauf zeigt oder Lochpositionen abweichen, kann der Kunde schweres Verschrauben, Drehinterferenz, ungleichmaessige Last oder Koaxialitaetsfehler sehen.

Im Vergleich zu einer normalen Scheibe haengt dieses Robotikteil von der Beziehung zwischen Lochbild und Rotationsbezug ab. Eine einzelne Bohrung innerhalb Toleranz beweist noch nicht, dass die Baugruppe gut montiert. Zentrum, Passbohrungen, Montagebohrungen, Flaechen und Aussendurchmesser muessen zusammenarbeiten.

Bearbeitungsherausforderungen

Scheibe und duenne Bereiche brauchen Verzugskontrolle. Grosse Ringflaechen und mehrere Leichtbaufenster koennen nach dem Schruppen Spannung freisetzen. Ist die Spannunterstuetzung ungleich, veraendern sich Ebenheit und lokale Dicke.

Zentrierbohrung und kreisfoermiges Lochbild muessen denselben Bezug teilen. Montagebohrungen, Passbohrungen und Zentrum definieren die Montage gemeinsam. Bei verstreuten Bezuegen koennen Winkel- oder Positionsfehler auftreten.

Leichtbaufenster und kleine Bohrungen erzeugen Gratrisko. Kleine Grate vor schwarzem Eloxal werden nach Finish sichtbarer und koennen Montagegefuehl oder Sauberkeit beeinflussen.

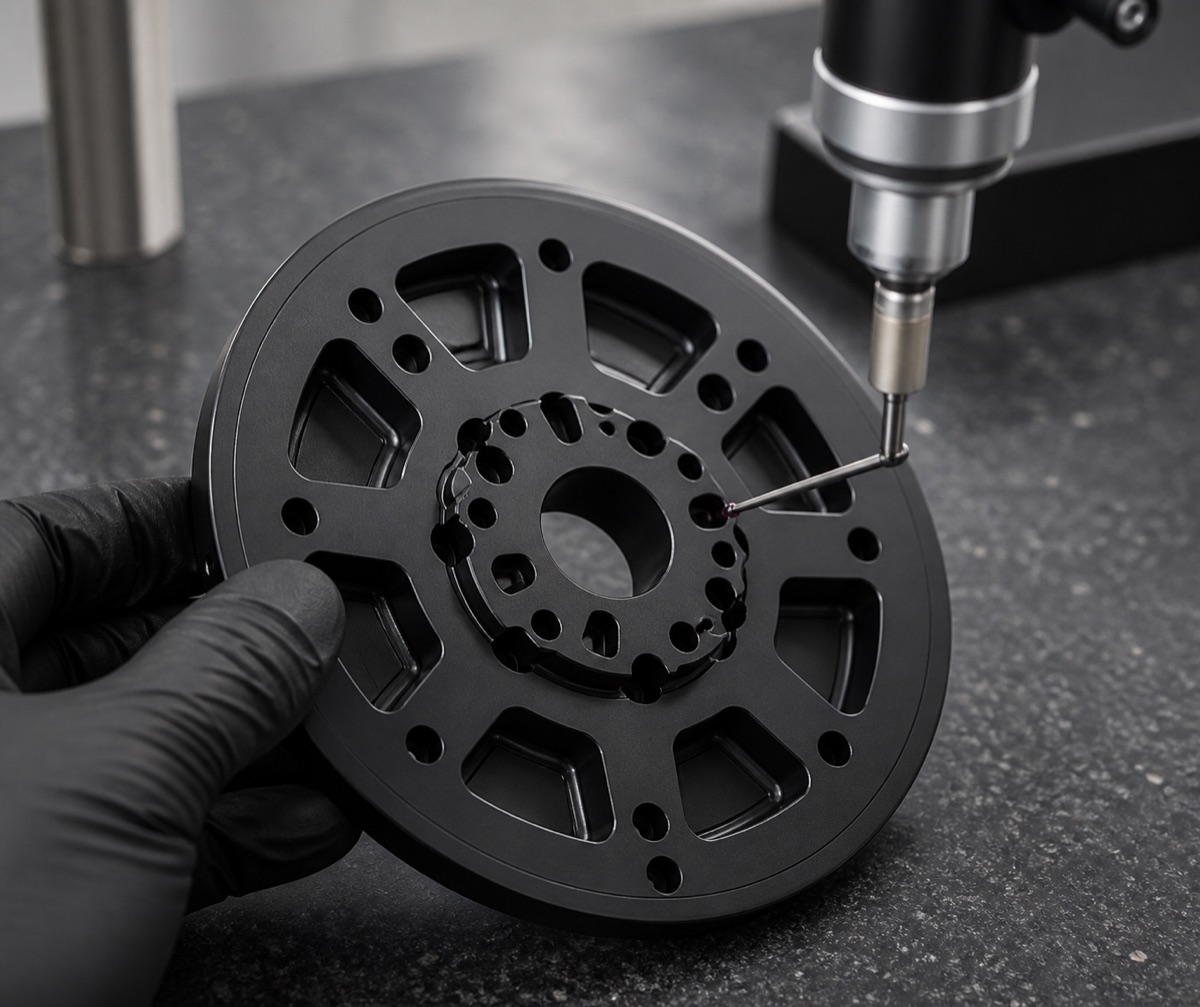

Pruefung von Zentrierbohrung und kreisfoermigem Lochbild an einer Roboter-Abtriebswelle
Die Qualitaetskontrolle konzentriert sich auf die Beziehung zwischen Zentralbezug, Montagebohrungen, Plananlage und Kanten.

Fertigungslösung von OEMach

OEMach pruefte Zentrierbohrung, Stirnflaeche, Aussendurchmesser, Passbohrungen und kreisfoermige Montagebohrungen als ein Bezugssystem. Der Prozess stellte zuerst eine stabile Anlage her, bevor Taschen, Kontur und Bohrungen bearbeitet wurden.

Beim Schruppen wurde die Zugabe um Fenster und Ringstruktur so verteilt, dass Spannung gleichmaessiger abgebaut wird. Beim Schlichten wurden Zentrum, wichtige Flaechen, Passbohrungen und Lochbild moeglichst unter einheitlichem Bezug gefertigt.

Vor Strahlen und schwarzem Eloxal pruefte OEMach Stirnflaeche, Bohrungsmaeuler, Fensterkanten und Nabenuebergang auf Werkzeugmarken, Grate, Dellen und Spaene. Nach Finish wurden Optik, Bohrungszustand, Passungen und Kontaktflaechen erneut geprueft.

Prüfung, Verpackung und Ergebnis

Die Pruefung konzentrierte sich auf Zentrierbohrung, Pass- und Montagebohrungspositionen, Ebenheit oder Rundlauf, Ringstufe, Fensterkanten und schwarz eloxierte Optik. Bei Bedarf kann KMG das Lochbild relativ zum Zentralbezug verifizieren, statt Einzelbohrungen isoliert zu pruefen.

Schwarz eloxierte Scheibenteile sollten beim Transport nicht aneinander reiben. OEMach nutzte Schaumpositionierung, um das Teil im Karton zu fixieren und Nabe, Stirnflaeche und aeusseres Lochbild zu schuetzen.

Der Fall zeigt, dass Abtriebswellenbearbeitung Rotationskonsistenz bedeutet. Ein stabiler Prozess verbindet DFM, Spannbezug, Schruppen/Schlichten, Lochbildpruefung, Entgratung, Oberflaechenkontrolle und Schutzverpackung.

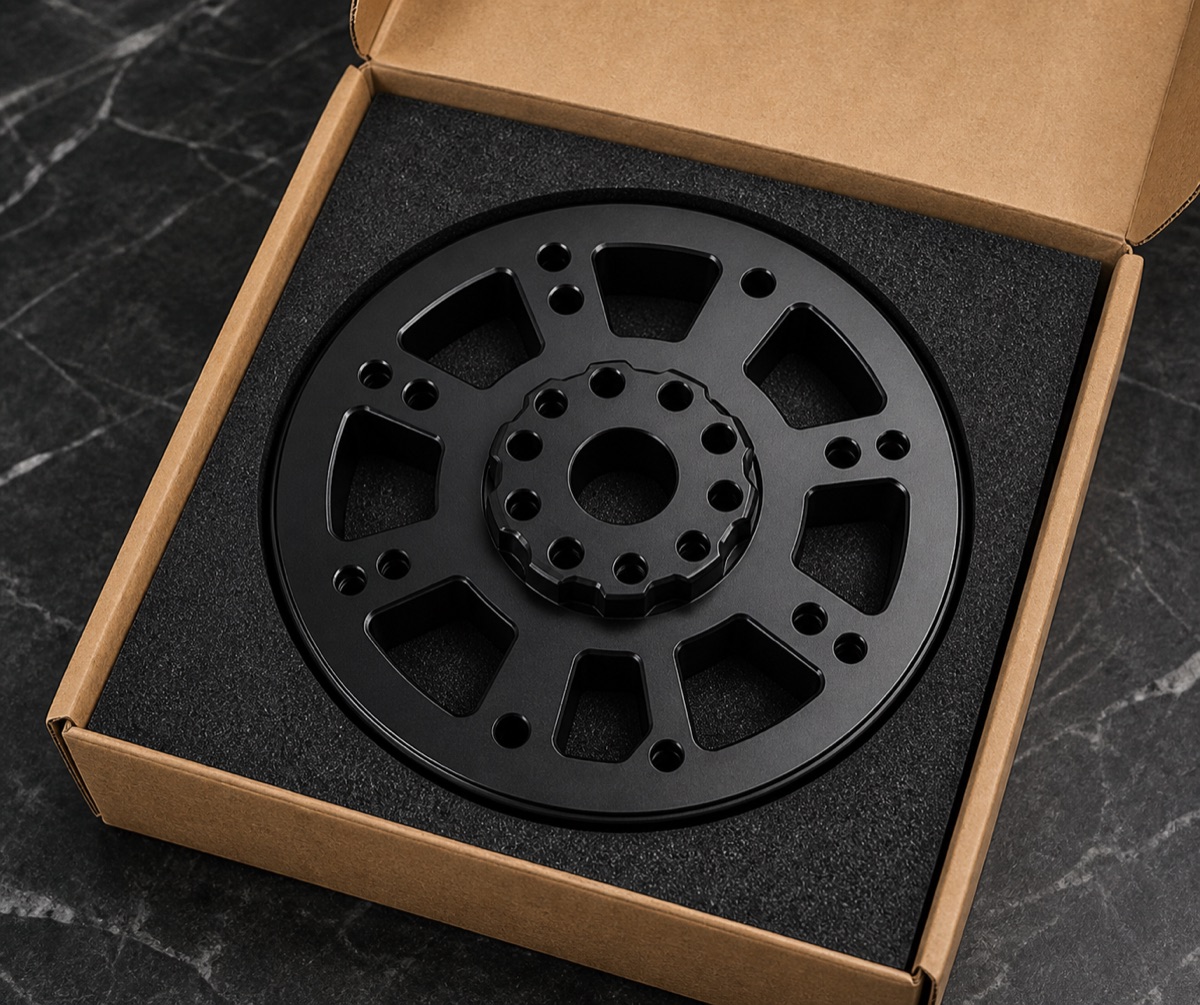

Schaumverpackung fuer schwarz eloxierte Roboter-Abtriebswelle
Schwarz eloxierte Rotationsteile brauchen Schutzverpackung gegen Kratzer, Bohrungsschlaege und Reibung.

FAQ

Warum muessen Zentrierbohrung und Lochbild gemeinsam kontrolliert werden?

Die Zentrierbohrung definiert Rotation oder Positionierung, das aeussere Lochbild die Montageverbindung. Verschiebt sich die Beziehung, wird die Montage schwer oder exzentrisch.

Warum ist Entgraten vor Strahlen und Eloxal wichtig?

Das Finish macht Kantenqualitaet sichtbarer. Grate an Bohrungen und Fenstern beeinflussen Optik, Montagegefuehl und Sauberkeit.

Wie reduziert OEMach Verzug bei Scheibenteilen?

OEMach nutzt stabile Spannung, ausgeglichene Zugabe, Stufenbearbeitung, Flaechenpruefung und einheitlichen Bezug fuer wichtige Lochbilder.
