En un modulo de articulacion de robot humanoide, el eje de salida esta en el lado de potencia. Transmite par y tambien actua como datum de localizacion, conexion y montaje. Aunque parece un disco, no se mecaniza como una placa redonda simple: agujero central, escalon anular, patrones de agujeros, ventanas de aligeramiento y acabado influyen en el montaje.

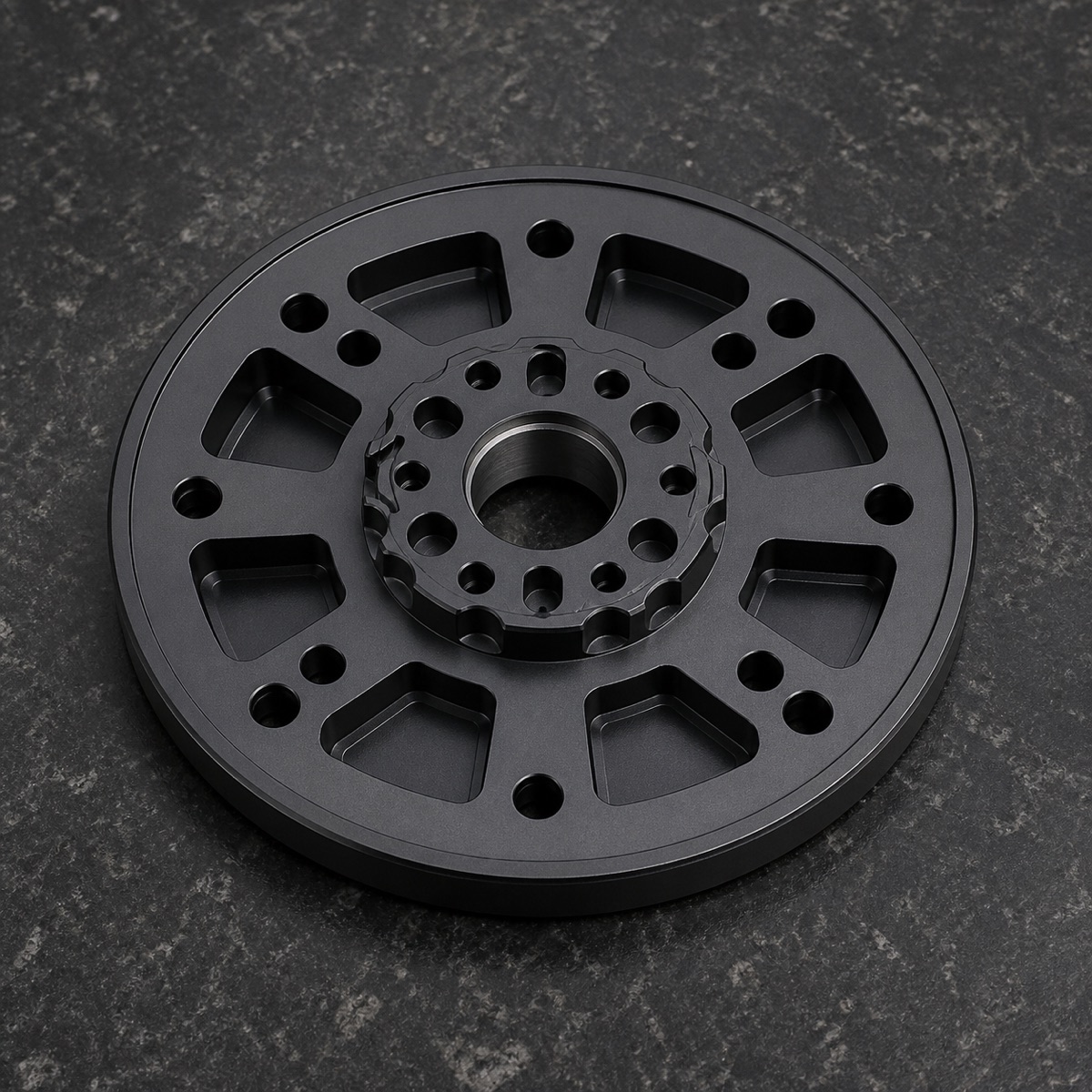

Este caso describe un eje de salida de aluminio 6061-T6 con chorro y anodizado negro. OEMach controlo concentricidad, posicion del patron de agujeros, contacto de cara, preparacion para anodizado y embalaje como un solo ciclo de proceso.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Eje rotativo / brida de salida para articulacion de robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Agujero central, cubo, cara anular, patrones circulares y ventanas de aligeramiento |
| Acabado | Chorro mas anodizado negro |
| Foco de proceso | Datum central, caras, relacion de agujeros y desbarbado antes de anodizar |
| Foco de inspeccion | Agujero central, pasadores y agujeros, planitud/salto, rebabas y apariencia anodizada |
Función de la pieza y contexto
El espacio de una articulacion humanoide es limitado, y la pieza de salida puede conectar motor, reductor, sensor o estructura externa. Si el agujero central se desplaza, la cara tiene salto o los agujeros se desvian, pueden aparecer dificultades de apriete, interferencia de giro, carga desigual o error acumulado de coaxialidad.
Comparada con un disco normal, esta pieza depende de la relacion entre patron de agujeros y datum de rotacion. Que un agujero individual cumpla no prueba que todo el conjunto monte bien. Centro, pasadores, agujeros de montaje, caras y diametro exterior deben trabajar juntos.
Retos de mecanizado
El disco y las zonas delgadas requieren control de deformacion. Las caras anulares grandes y las ventanas de aligeramiento pueden liberar tension tras el desbaste. Si el apoyo de sujecion no es uniforme, planitud y espesor local cambian.
El agujero central y el patron circular deben compartir datum. Agujeros de montaje, pasadores y agujero central definen juntos la relacion de ensamblaje. Si se mecanizan con referencias dispersas, aparecen errores acumulados.
Las ventanas y agujeros pequenos tambien generan riesgo de rebabas. Las rebabas antes del anodizado negro se vuelven mas visibles y pueden afectar tacto de montaje o limpieza.
Solución de fabricación de OEMach
OEMach reviso agujero central, cara, diametro exterior, pasadores y agujeros circulares como un sistema de datum. El proceso establecio una cara de localizacion estable antes de mecanizar bolsas, contorno y agujeros.
Durante el desbaste, la distribucion de reserva alrededor de ventanas y estructura anular se controlo para liberar tension de forma equilibrada. En acabado, centro, caras clave, pasadores y agujeros circulares se procesaron bajo datum unificado siempre que fue posible.
Antes del chorro y anodizado negro, OEMach reviso cara, bocas de agujero, bordes de ventana y transicion del cubo para confirmar ausencia de marcas, rebabas, golpes o virutas. Despues del acabado, se revisaron apariencia, agujeros, ajustes y caras clave.
Inspección, embalaje y resultado

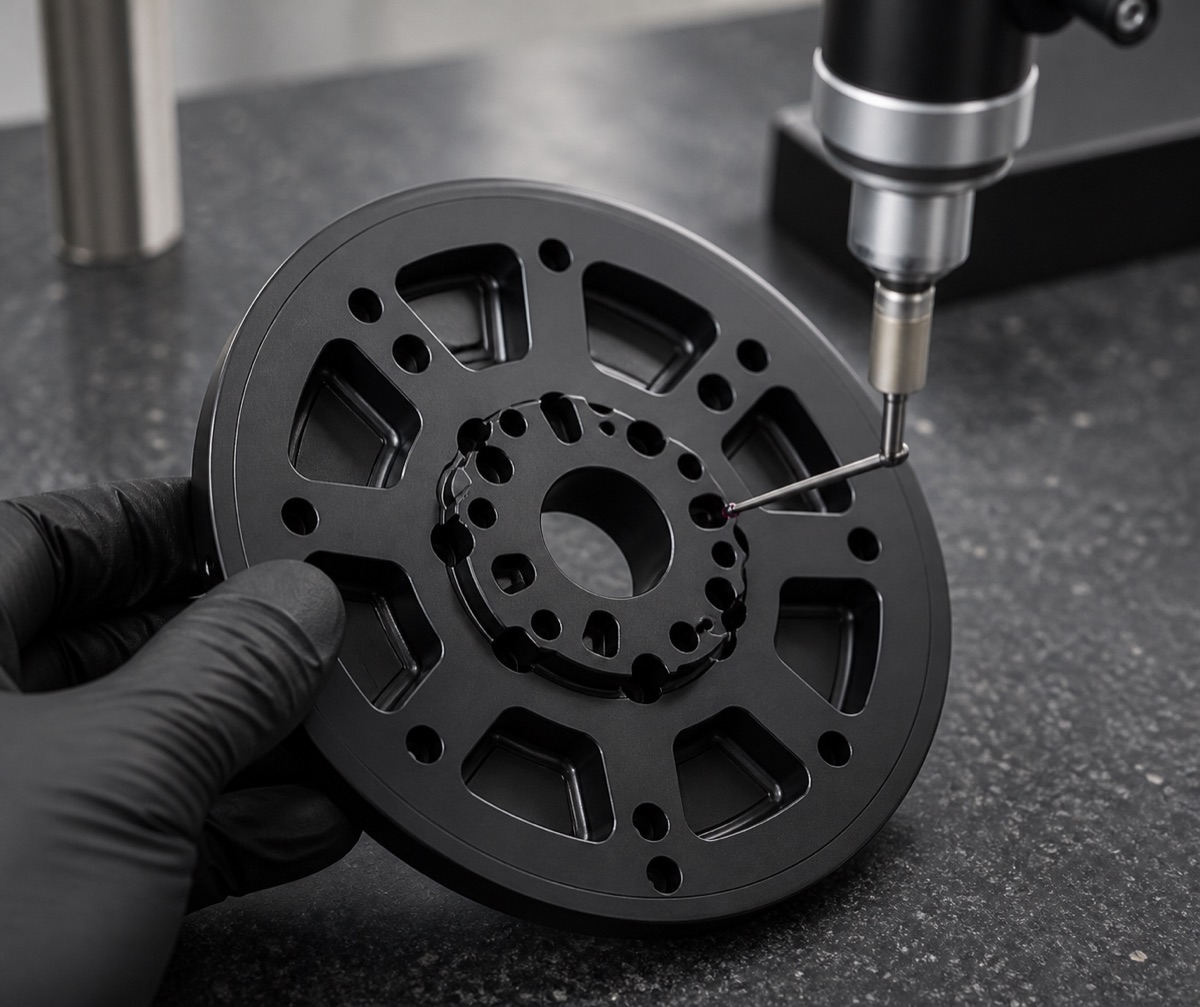

La inspeccion se centro en agujero central, posicion de pasadores y agujeros de montaje, planitud o salto de cara, escalon anular, rebabas de ventanas y apariencia anodizada. Si hace falta, CMM verifica el patron relativo al centro, no agujeros aislados.

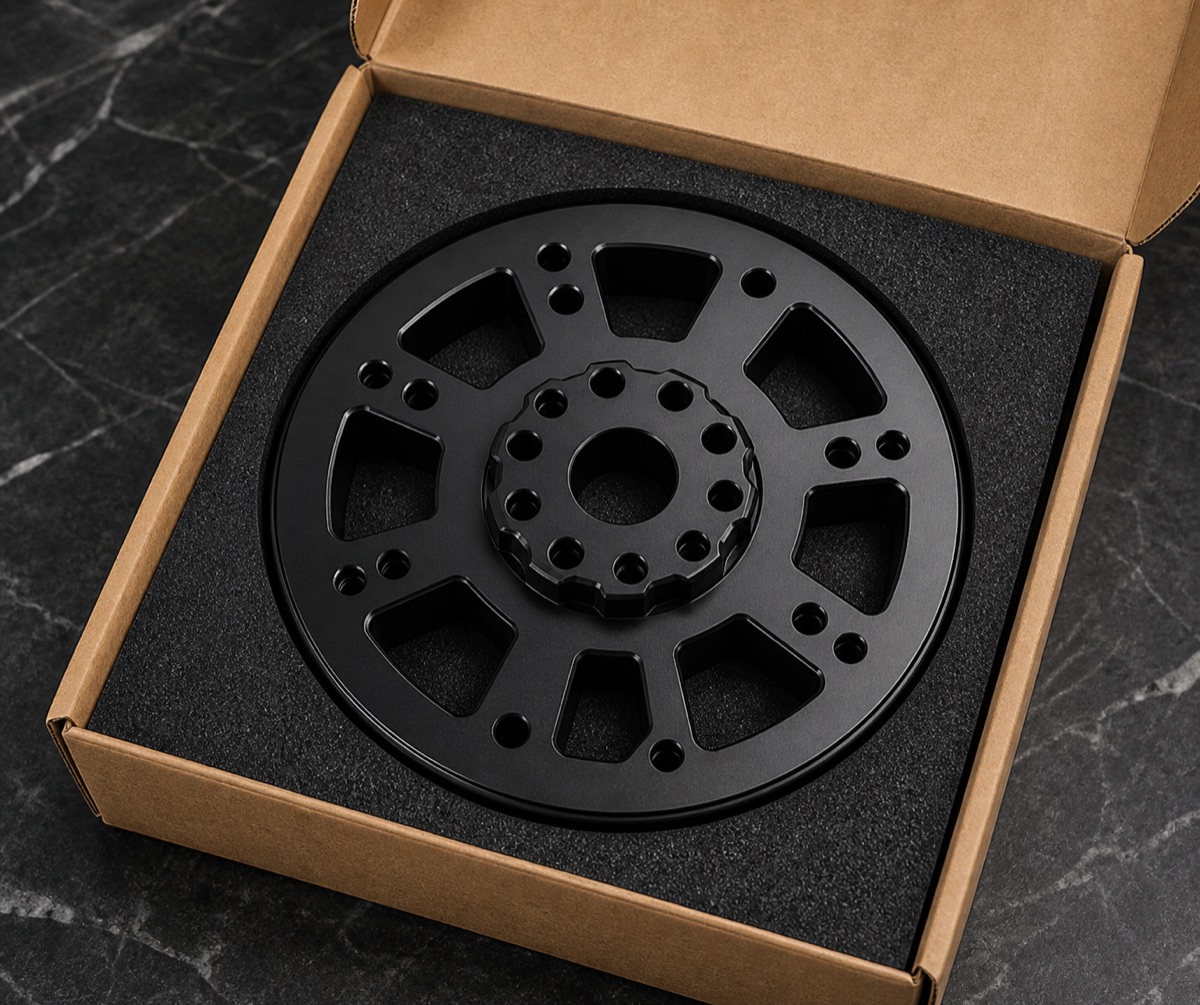

Las piezas negras anodizadas tipo disco no deben rozar entre si durante transporte. OEMach uso espuma posicionada para fijar la pieza y proteger cubo central, cara y agujeros exteriores.
El caso muestra que el mecanizado de un eje de salida trata de consistencia rotativa. El proceso une DFM, datum de sujecion, desbaste/acabado, inspeccion de agujeros, desbarbado, acabado y embalaje.
FAQ
Por que controlar juntos agujero central y patron?
El agujero central suele definir rotacion o localizacion, y el patron exterior define conexion. Si la relacion cambia, el montaje puede ser dificil o excentrico.
Por que desbarbar antes de chorro y anodizado?
El acabado hace mas visible la calidad de borde. Rebabas en agujeros y ventanas afectan apariencia, tacto y limpieza.
Como reduce OEMach la deformacion en piezas tipo disco?
Usamos sujecion estable, reserva equilibrada, mecanizado por etapas, revision de caras y control de datum en agujeros clave.
