In einem Handgelenkmodul eines humanoiden Roboters verbindet der Haupthalter den Endeffektor, traegt die Achs- oder Lagerposition, fuehrt Montagebohrungen und unterstuetzt Leichtbau. Es ist kein normales Plattenteil. Langarm, Praezisionsbohrung am Ende, Montageblock, Leichtbaunuten und mehrere kleine Bohrungen erhoehen die Anforderungen an Bezug und Verzugskontrolle.

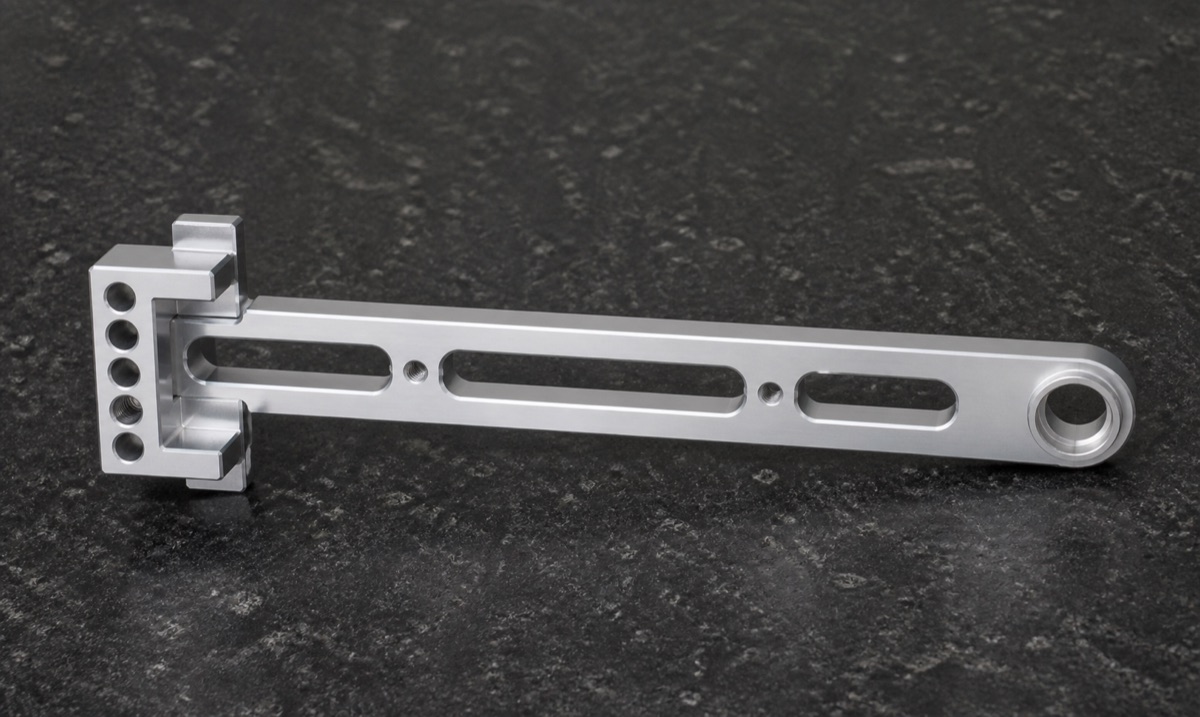

Diese Fallstudie beschreibt einen Haupthalter aus 6061-T6 Aluminium. Ein Ende enthaelt Montageblock und Lochreihe, das andere eine runde Gelenk- oder Lagerbohrung, waehrend die Mitte mehrere Leichtbaunuten und Gewindebohrungen hat. OEMach konzentrierte sich auf Geradheit des Langarms, Bezug der Endbohrung, Gratkontrolle an Nutkanten und die geometrische Beziehung des Montageendes.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Teiletyp | Haupthalter fuer humanoides Roboterhandgelenk |
| Werkstoff | 6061-T6 Aluminium |
| Struktur | Langarmhalter, Montageblock, Praezisionsbohrung, Leichtbaunuten und Gewinde |
| Prozessfokus | CNC-Fraesen, Bezugsplanung, verzugsarme Bearbeitung und Bohrungskontrolle |
| Prueffokus | Endbohrung, Lochreihe, Langarmlage, Nutgrate und Rauheit |
| Lieferfokus | Entgratete Kanten, geschuetzte Bohrung und Einzelverpackung mit Schaum |
Funktion und Kontext
Der Handgelenkbereich eines humanoiden Roboters ist kompakt, bewegt sich haeufig und hat oft mehrere Freiheitsgrade. Der Halter muss Steifigkeit, geringes Gewicht und Montagegenauigkeit verbinden. Verschiebt sich die Endbohrung, verzieht sich der Langarm oder ist die Lochreihe uneinheitlich, koennen Endeffektorlage und Gelenkbewegung leiden.
Im Vergleich zu einem normalen Langhalter haengt dieses Robotikteil von der Beziehung zwischen Praezisionsbohrung, Montagebohrungen, Leichtbaunuten und Montagebezug ab. Ein Einzelmass kann gut aussehen, doch entscheidend ist, ob das Teil leicht montiert, ausgerichtet bleibt und Bewegung wiederholbar unterstuetzt.
Bearbeitungsherausforderungen
Die erste Herausforderung ist Verzug bei langen Teilen. Der Halter hat ein hohes Laengen-zu-Querschnitt-Verhaeltnis und mehrere Nuten. Nach dem Schruppen kann der Arm sich leicht biegen oder verdrehen, wenn Spannung, Aufspannung und Zugabe nicht kontrolliert werden.
Die zweite Herausforderung ist die Praezisionsbohrung am Ende. Sie dient oft Gelenk-, Lager- oder Positionierfunktion. Der Durchmesser ist nur der Anfang; Rundheit, Uebergangsflaechen und Position zum Montageende beeinflussen die Montage ebenfalls.
Die dritte Herausforderung ist Mikrogratkontrolle. Lange Nutkanten, Gewindebohrungsmaeuler und dichte Lochgruppen koennen kleine Grate hinterlassen, wenn Werkzeugweg, Fase und manuelle Kontrolle nicht geplant sind.
Fertigungslösung von OEMach
OEMach pruefte zuerst die Funktionsbeziehung zwischen Montageende, Endbohrung, Langnuten und Gewinden. Die Prozessplanung stellte einen stabilen Spannbezug her, bevor Kontur und Nuten geschruppt wurden, und liess ausreichende Zugabe fuer die Endbearbeitung.
Beim Schlichten wurden Lochreihe, Praezisionsbohrung, Langarmprofil, Nutkanten und Gewinde moeglichst in einer einheitlichen Bezugsstrategie kontrolliert. Werkzeuge, Schnittwerte und Pruefrhythmus wurden so gewaehlt, dass Bohrungsmass, Position und Kantenqualitaet gesichert bleiben.
Entgraten war ein eigener Qualitaetsschritt. Nutkanten, Bohrungsmaeuler, Stufenwurzel und Montageecken wurden einzeln geprueft. Fuer Endbohrung und Gewinde kann OEMach Stiftlehren, Gut/Schlecht-Lehren, KMG oder Sonderlehren kombinieren.
Prüfung, Verpackung und Ergebnis

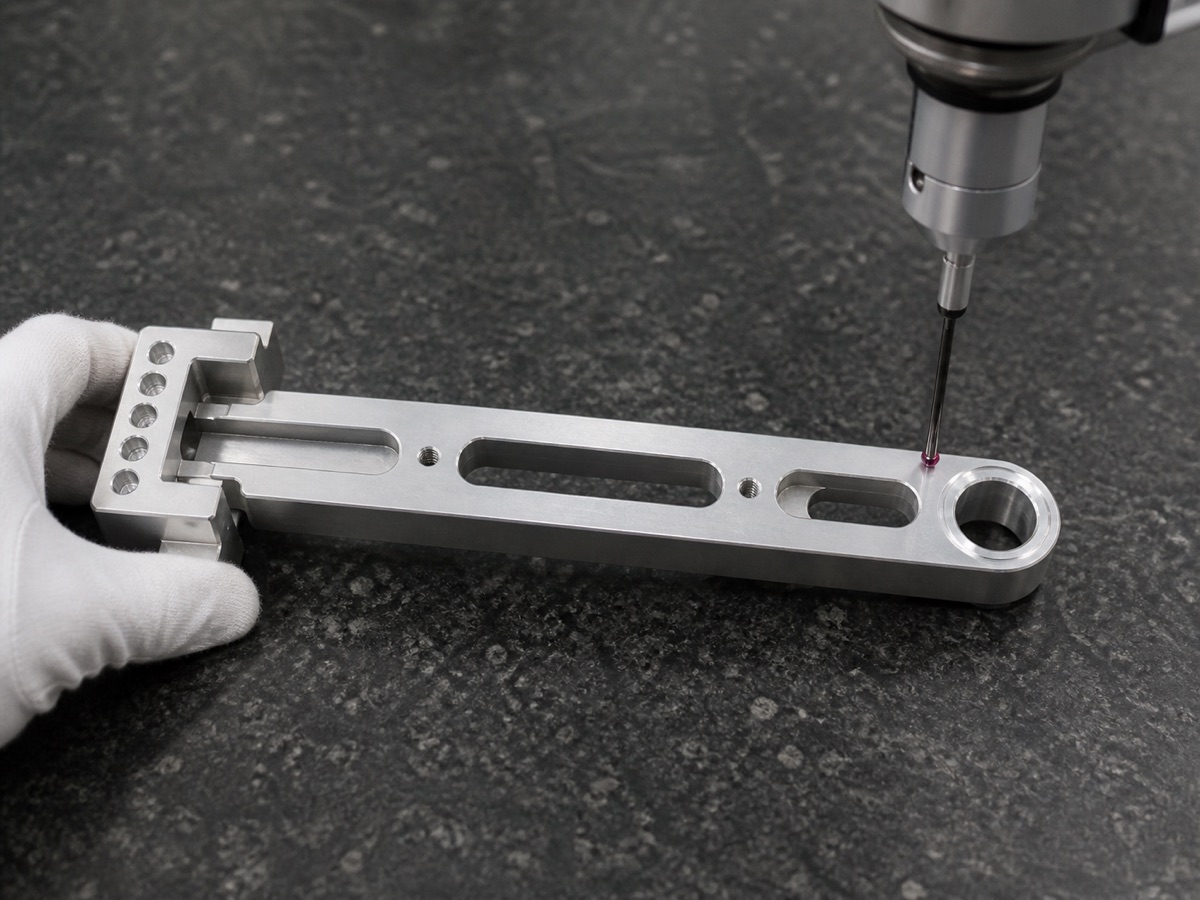

Die Pruefung umfasste Geradheit des Langarms, runde Endbohrung, Montage-Lochreihe, Gewinde, Nutgrate, Stufenuebergaenge und lokale Rauheit. Funktionsbohrungen wurden nicht nur nach Durchmesser bewertet, sondern auch nach ihrer Beziehung zum Montagebezug.

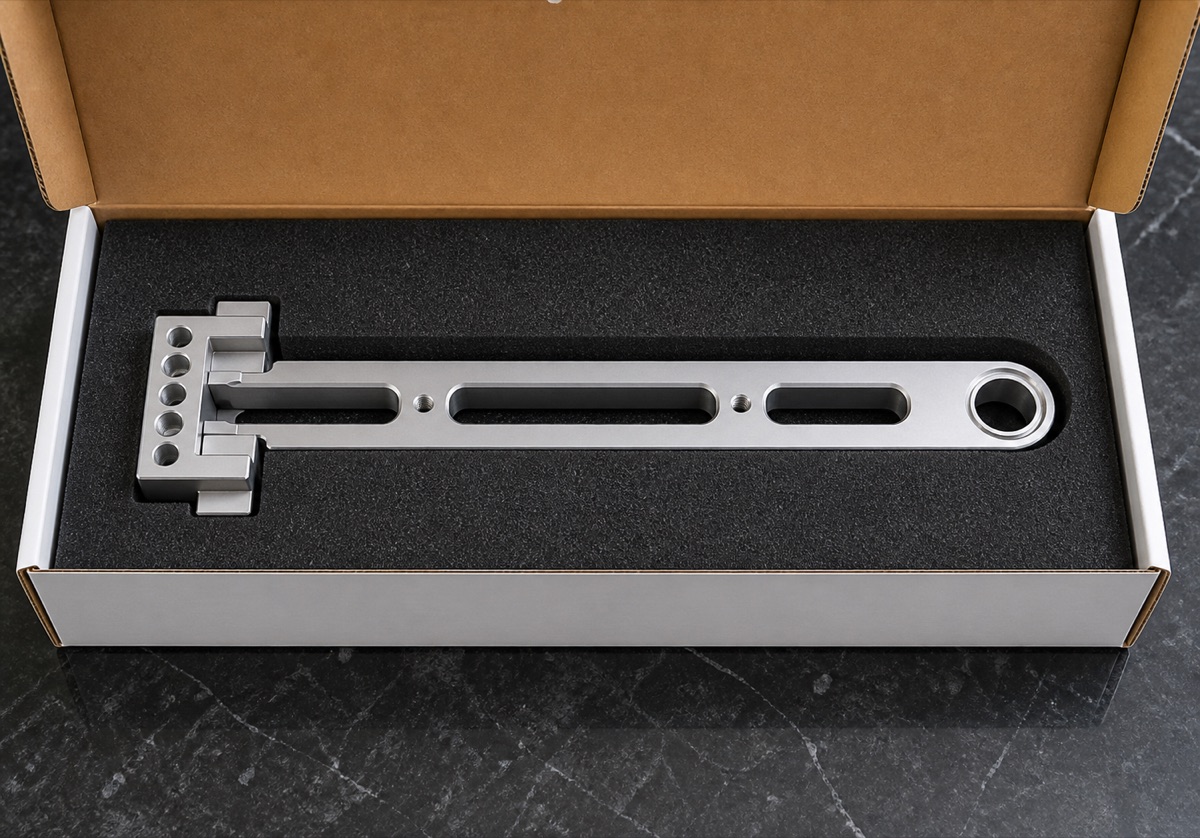

Lange Halter sollten nicht lose mit anderen Teilen transportiert werden. Endbohrung, Nutkanten und Montageblockecken brauchen Schutz. OEMach nutzte ein Schaum-Positionierkonzept, damit das Teil fixiert bleibt und Biegen, Kratzer sowie Kantenschlaege vermieden werden.
Der Fall zeigt: Ein leichter Handgelenkhalter ist nur wertvoll, wenn der Langarm nach der Bearbeitung stabil bleibt. DFM, Bezugsplanung, Vorrichtung, Trennung von Schruppen und Schlichten, Bohrungspruefung, Entgratung und Verpackung greifen zusammen.
FAQ
Warum verziehen sich Handgelenk-Haupthalter leicht?
Sie sind oft lang, schmal und durch Leichtbaunuten unterbrochen. Materialabtrag, Restspannung und unzureichende Spannung koennen Biegung oder Verdrehung erzeugen.
Warum ist die Endbohrung kritisch?
Sie traegt oft Gelenk-, Lager- oder Positionierfunktion. Neben dem Durchmesser ist die Position zum Montagebezug entscheidend.
Wie kontrolliert OEMach Grate an Langnuten?
OEMach kombiniert Werkzeugwahl, Schnittwerte, Fasenwege und manuelle Kontrolle, besonders an Nutkanten, Gewindebohrungen und Stufenwurzeln.
