En un modulo de muneca de robot humanoide, el soporte principal conecta el efector final, soporta el eje o rodamiento, organiza los agujeros de montaje y permite reducir peso. No es una placa normal. Un brazo largo, un agujero de precision en el extremo, un bloque de montaje, ranuras de aligeramiento y varios agujeros pequenos elevan la exigencia de datum y control de deformacion.

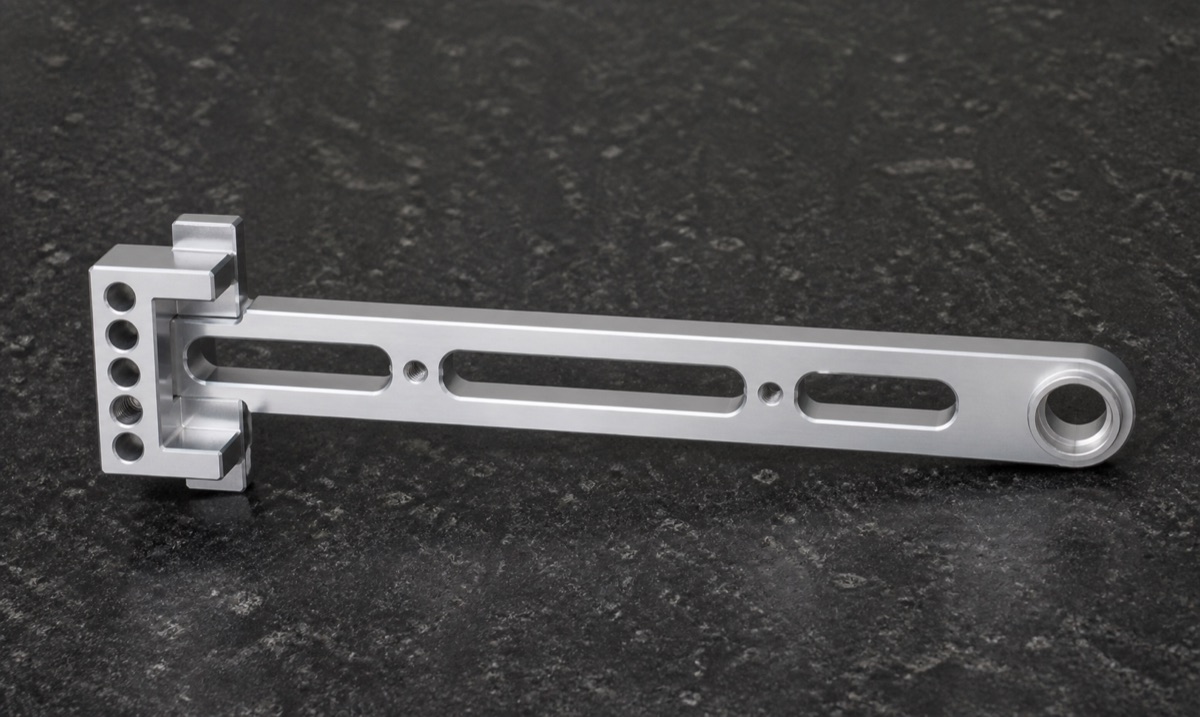

Este caso describe un soporte principal de muneca en aluminio 6061-T6. La pieza tiene estructura de brazo largo: un extremo incluye bloque de montaje y fila de agujeros, el otro extremo contiene un agujero circular de bisagra o rodamiento, y la zona central incorpora ranuras de aligeramiento y agujeros roscados. OEMach se centro en rectitud del brazo, datum del agujero de extremo, rebabas de ranura y relacion geometrica del extremo de montaje.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Tipo de pieza | Soporte principal de muneca para robot humanoide |
| Material | Aluminio 6061-T6 |
| Estructura | Soporte de brazo largo, bloque de montaje, agujero de precision, ranuras y roscas |
| Foco de proceso | Fresado CNC, plan de datum, baja deformacion y control de agujero de precision |
| Foco de inspeccion | Agujero de extremo, fila de montaje, postura del brazo, rebabas y rugosidad |
| Foco de entrega | Bordes desbarbados, agujero protegido y embalaje individual con espuma |
Función de la pieza y contexto
La zona de muneca de un robot humanoide es compacta, se mueve con frecuencia y suele tener varios grados de libertad. El soporte debe equilibrar rigidez, bajo peso y precision de montaje. Si el agujero de extremo se desplaza, el brazo se deforma o la fila de agujeros no es consistente, la postura del efector y el movimiento de la articulacion pueden verse afectados.
Comparado con un soporte alargado comun, esta pieza depende de la relacion entre agujero de precision, agujeros de montaje, ranuras de aligeramiento y datum de ensamblaje. Una dimension aislada puede verse correcta, pero el cliente necesita que la pieza monte suave y conserve alineacion.
Retos de mecanizado
El primer reto es la deformacion de una pieza larga. El soporte tiene una relacion alta entre longitud y seccion, ademas de varias ranuras. Tras el desbaste, el brazo puede doblarse o torsionarse ligeramente si la sujecion y la reserva no se controlan.
El segundo reto es el agujero de precision del extremo. Normalmente cumple una funcion de bisagra, rodamiento o localizacion. El diametro es solo el inicio: redondez, transiciones y posicion respecto al extremo de montaje tambien afectan el ensamblaje.
El tercer reto es el control de microrebabas. Bordes de ranuras largas, bocas de rosca y grupos densos de agujeros pueden dejar rebabas si no se planifican trayectoria, chaflan y revision manual.
Solución de fabricación de OEMach
OEMach reviso primero la relacion funcional entre extremo de montaje, agujero final, ranuras largas y roscas. El plan establecio un datum de sujecion estable antes de desbastar contorno y ranuras, dejando sobrematerial suficiente para acabado.
Durante el acabado, la fila de agujeros, el agujero de precision, el perfil del brazo, los bordes de ranura y las roscas se controlaron bajo una estrategia de datum unificado siempre que fue posible. Herramientas, parametros y ritmo de inspeccion se eligieron para proteger diametro, posicion y calidad de borde.
El desbarbado se trato como paso de calidad independiente. Bordes de ranura, bocas de agujero, raices de escalon y esquinas del bloque se revisaron uno a uno. Para el agujero final y roscas, OEMach puede combinar calibres, pasa/no pasa, CMM o utiles dedicados.
Inspección, embalaje y resultado

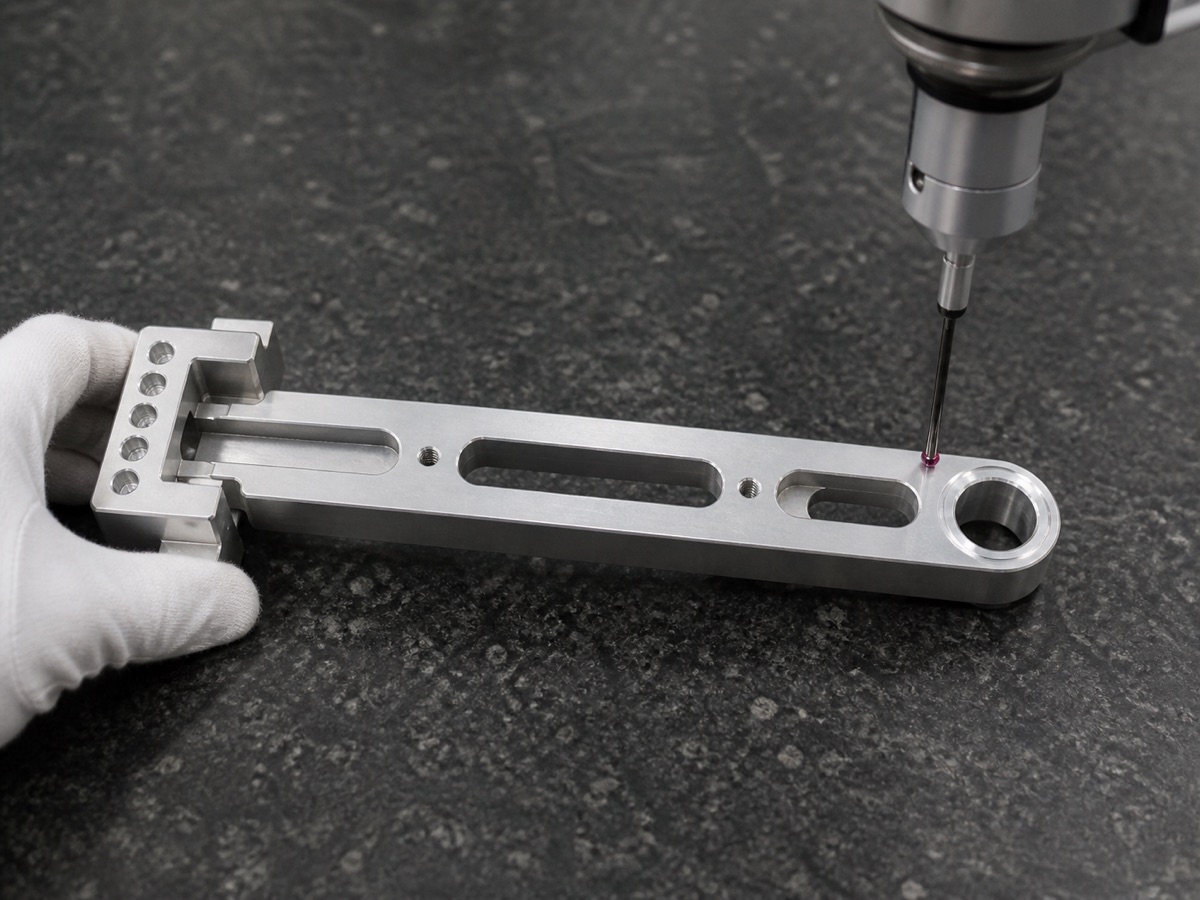

La inspeccion se centro en rectitud del brazo, agujero circular de extremo, fila de agujeros de montaje, roscas, rebabas de ranura, transiciones y rugosidad local. Los agujeros funcionales no se verifican solo por diametro, sino tambien por su relacion con el datum.

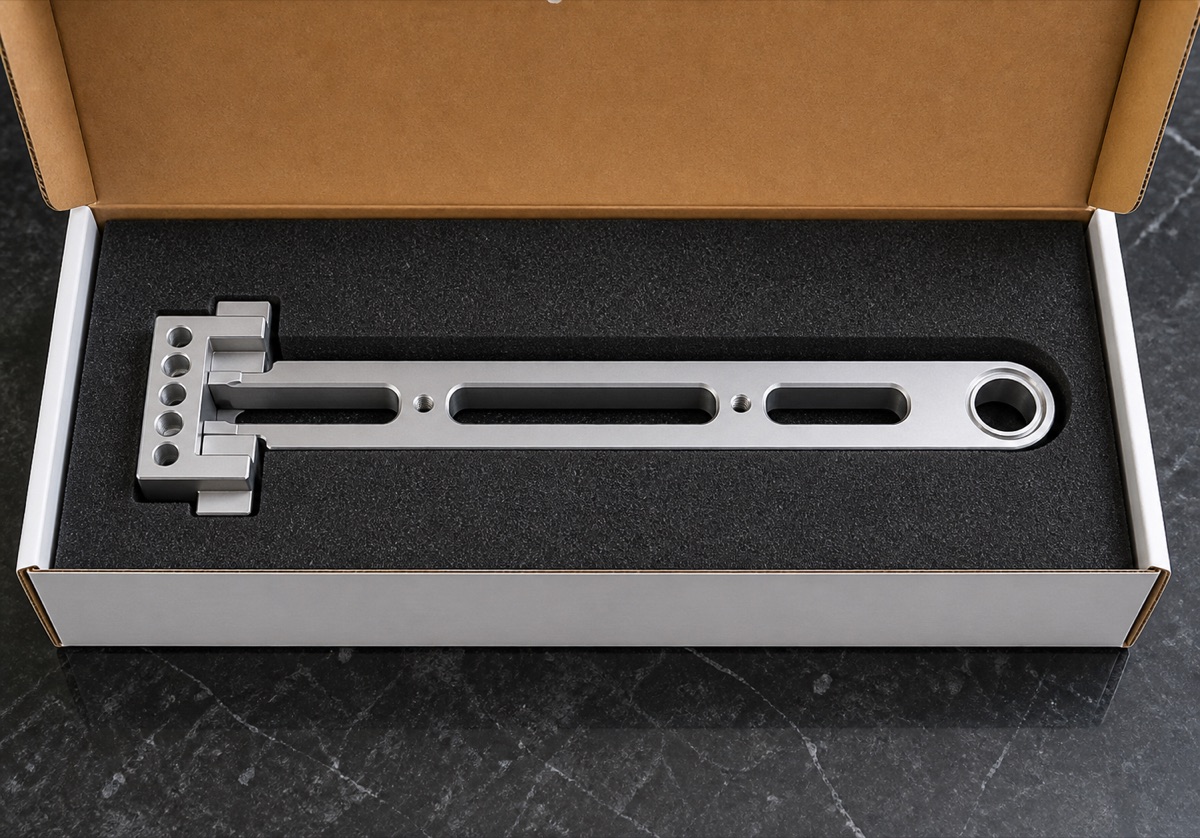

Los soportes largos no deben enviarse sueltos. El agujero de precision, los bordes de ranura y las esquinas del bloque necesitan proteccion. OEMach uso una logica de espuma posicionada para fijar la pieza y evitar flexion, rayas e impactos en los bordes.
El caso muestra que un soporte ligero de muneca solo aporta valor si el brazo se mantiene estable despues del mecanizado. DFM, datum, utillaje, separacion de desbaste/acabado, inspeccion de agujero, desbarbado y embalaje trabajan juntos.
FAQ
Por que se deforman facilmente estos soportes?
Suelen ser largos, estrechos y con ranuras de aligeramiento. La retirada de material y una sujecion insuficiente pueden generar flexion o torsion.
Por que el agujero final es critico?
Puede soportar una bisagra, rodamiento o localizacion. El diametro debe ser correcto, pero tambien su posicion respecto al datum de montaje.
Como controla OEMach las rebabas de ranuras?
Combinamos seleccion de herramienta, parametros, chaflanes y revision manual, con atencion a ranuras, bocas de rosca y raices de escalon.
