Bearbeitungsplan fuer eine Aluminium-Frontschutzplatte: Bohrungen, Nuten, Bezuge und Gratkontrolle

Zusammenfassung

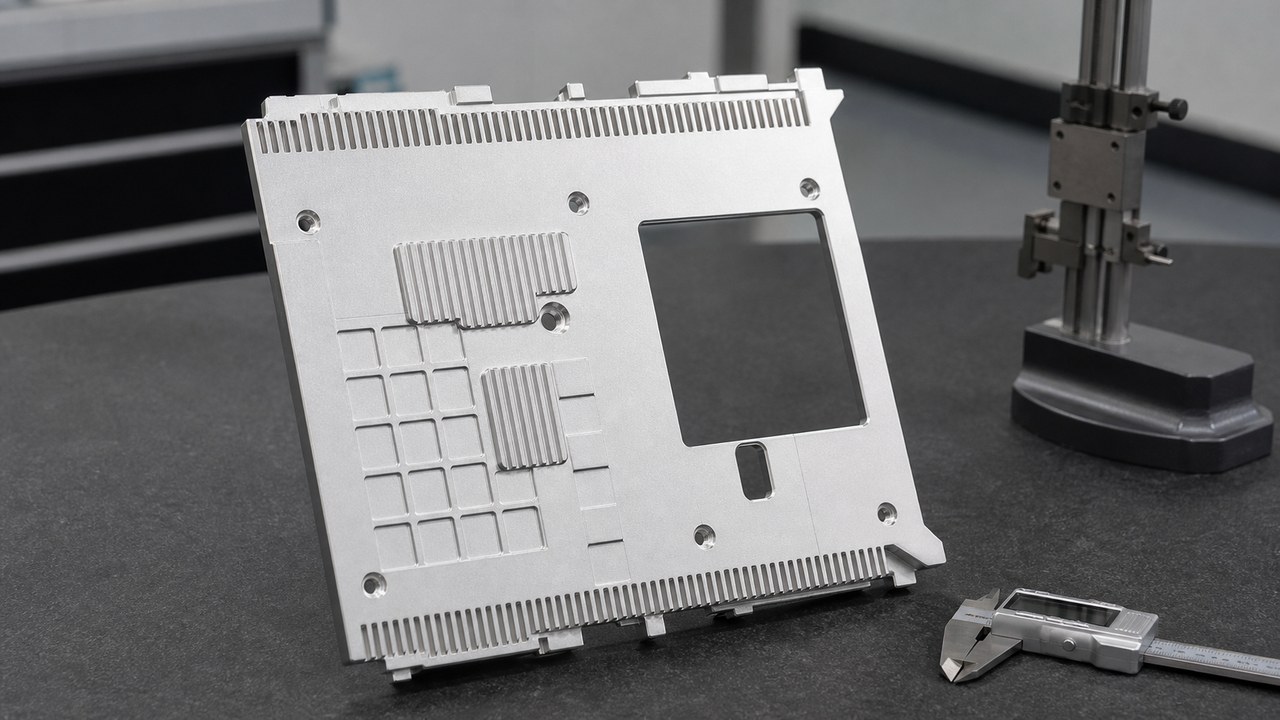

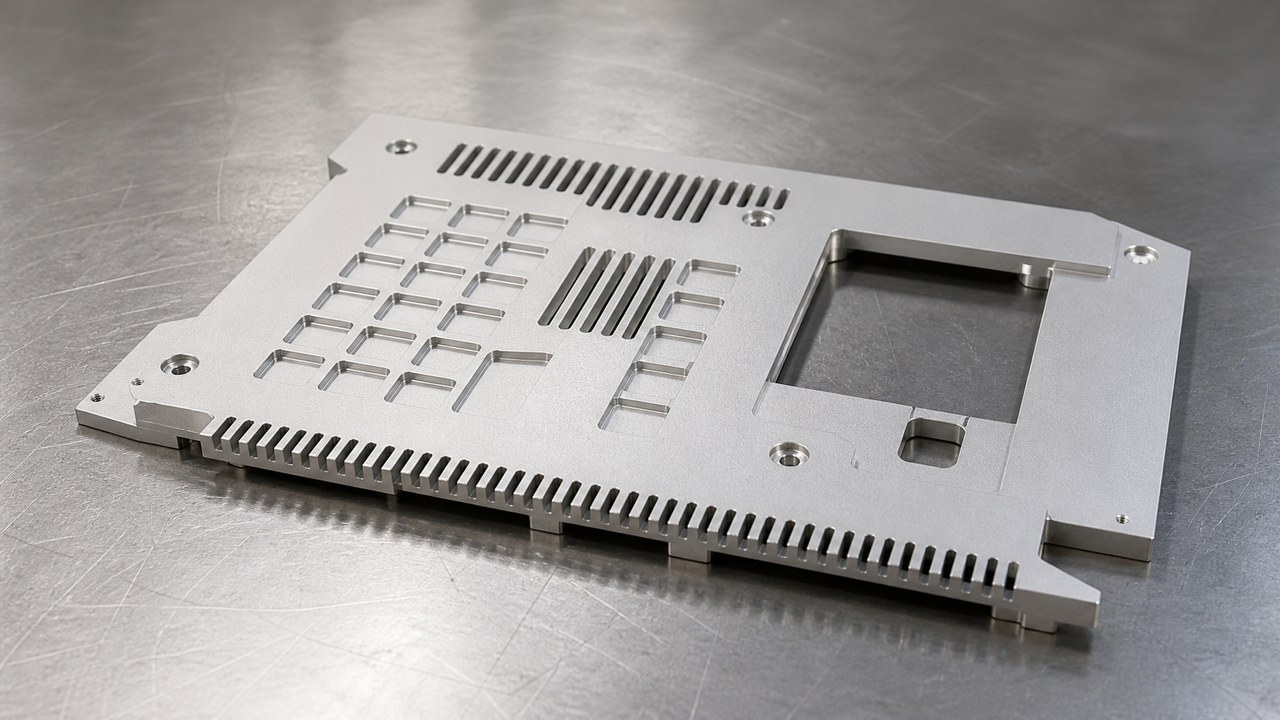

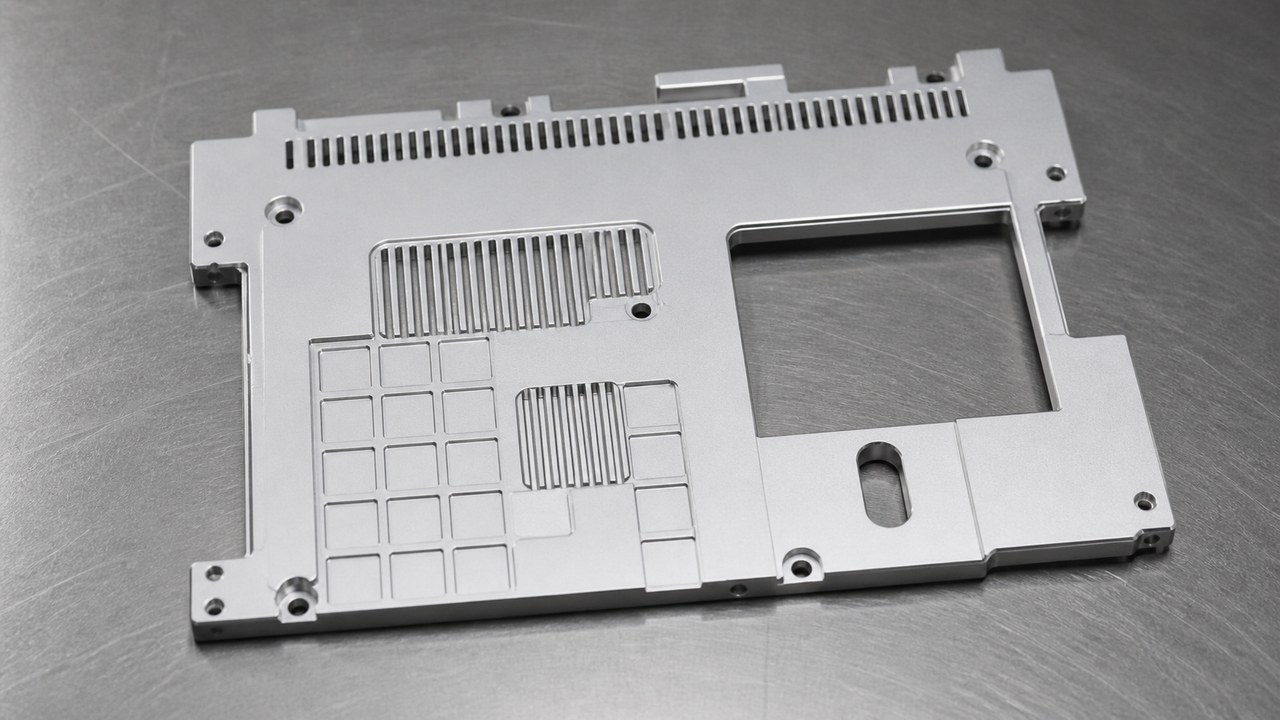

Diese anonymisierte Fallstudie behandelt eine AL6063-T6 Frontschutzplatte mit Bohrungen, Nuten, Stufen, Senkungen, duenner Wand, Funktionsbezuegen und Lueftungsgitter. OEMACH-Ingenieur Shi pruefte Bezugskontinuitaet, Spannverzug, Gewindeschutz, Gratkontrolle und den Uebergang zu Feinsandstrahlen und silbernem Eloxal.

Fallhintergrund

Am 3. August 2026 erhielt Ingenieur Shi eine zeichnungsbasierte Musteranfrage von einem Automatisierungsunternehmen aus Suzhou. Die Platte sollte als frontseitiges Montage- und Schutzteil dienen. Der Kunde bat um besondere Beachtung von Loch-Nut-Beziehungen, duennwandigem Spannen und Erscheinungsbild nach der Oberflaechenbehandlung.

Shi bestaetigte Funktionsflaeche und Montagerichtung und nahm die drei markierten Masse, Gewindetiefe und sichtbaren Flaechen in die Erstteil-Checkliste auf.

Sichtbare Zeichnungsdaten

Die Zeichnung nennt AL6063-T6 und zeigt Bohrungen, Nuten, Stufen, Senkungen, Fasen, Radien, duenne Wandbereiche, Bezugsflaeche und Lueftungsgitter. [Source: Customer-provided visible engineering drawing annotations]

Sichtbare Masse umfassen 158±0.20 mm, 94±0.20 mm, 153±0.20 mm, 146.51±0.10 mm, 103.13±0.10 mm, 91.36±0.10 mm, 77.22±0.10 mm und 66.47±0.10 mm. [Source: Customer-provided visible engineering drawing annotations]

Weitere Angaben sind 15.60±0.20 mm, 7.10±0.10 mm, 6.10±0.20 mm, 3.31±0.05 mm, 1.95±0.10 mm, 8.64±0.10 mm, φ5 mm, 5-φ5 mm und 7-R2. Die Gewindeangabe lautet 5-M2.5×0.45 mit 7 mm Kernlochtiefe und 5 mm Gewindetiefe. [Source: Customer-provided visible engineering drawing annotations]

Die Zeichnung fordert 0.1 mm Planheit, Entgraten, nicht angegebene Kanten C0.2, Feinsandstrahlen und hellsilbernes Eloxieren. [Source: Customer-provided visible engineering drawing annotations]

Anwendungsanalyse

Shi behandelte das Teil sowohl als Sichtblende als auch als funktionales Montageteil. Lochbild und Gewindebohrungen verbinden die Platte mit einem Innenrahmen, waehrend Nuten und Gitter fuer Freiraum, Belueftung oder Bedienbereich sorgen.

Die Planheit von 0.1 mm ist eine geometrische Formforderung und getrennt von lokalen Massanforderungen zu behandeln. [Source: ISO 1101:2017]

Bearbeitungsherausforderungen

Bezugstransfer

Wenn Aussenkontur, Nuten und Lochbild aus unterschiedlichen temporaeren Bezuegen gefertigt werden, kann sich der Fehler nach dem Wenden summieren. Toleranzzonen und Passungen sind aus der Zeichnung zu interpretieren. [Source: ISO 286-1:2010]

Rueckfederung duenner Bereiche

Gitter, Nuten und Stufen erzeugen ungleichmaessige Steifigkeit. Zu hohe Spannkraft kann das Teil waehrend der Bearbeitung scheinbar plan halten, waehrend nach dem Loesen Verzug sichtbar wird.

Kleine Gewinde und Grate

Die 5-M2.5×0.45-Gewinde erfordern Trennung von Kernlochtiefe, wirksamer Gewindetiefe und Einlaufzustand. Gratkontrolle betrifft Bohrungen, Nuten, Gitterkanten und Gewindeeinlaeufe. [Source: Customer-provided visible engineering drawing annotations]

Oberflaechenbehandlung

Feinsandstrahlen kann das Erscheinungsbild vereinheitlichen, ersetzt aber kein mechanisches Entgraten und beseitigt keine tiefen Kratzer oder Stossstellen. Oberflaechentextur muss ueber technische Dokumente und Prozessfuehrung kontrolliert werden. [Source: ISO 21920-1:2021]

Prozessantwort

Shi legte zuerst den Hauptbezug fest und koordinierte Bohrungen, Nuten und Gewinde in einem gemeinsamen Bezugssystem. Die Materialabnahme an Gitter, Nuten und Stufen wurde in Stufen verteilt, um lokale Spannungen zu reduzieren.

Bohrungskanten, Senkungen, Nuten, Gitterkanten und Gewindeeinlaeufe erhielten gezielte Entgratung. Nicht angegebene Kanten wurden gemaess C0.2 behandelt. Vor Feinsandstrahlen und Eloxal wurden die drei markierten Masse, Gewinde, Planheit und Sichtflaechengrenzen geprueft. [Source: Customer-provided visible engineering drawing annotations]

Lieferantenauswahl

Fuer diese AL6063-T6 Platte sollten Einkaeufer Bezugsauslegung, duennwandige Spannung, Gratkontrolle, Erstteilbestaetigung, Abstimmung mit Oberflaechenbehandlung und Schutzverpackung bewerten. Nur den Stueckpreis zu vergleichen kann Risiken durch Grate, Kratzer und Verzug verdecken.

FAQ

Q: Was wird zuerst bestaetigt?

Montagerichtung, Hauptbezug, Funktion von Bohrungen und Nuten sowie Grenze der sichtbaren Oberflaeche.

Q: Warum ein gemeinsames Bezugskonzept?

Es reduziert Fehler zwischen Kontur, Nuten, Senkungen und Gewinden und erleichtert die Funktionspruefung. [Source: ISO 286-1:2010]

Q: Ersetzt Sandstrahlen das Entgraten?

Nein. Kanten werden vor der Oberflaechenbehandlung mechanisch kontrolliert.
