Resumen
Este caso anonimizado revisa una placa frontal protectora AL6063-T6 con agujeros, ranuras, escalones, avellanados, pared delgada, datums funcionales y una zona de rejilla. El ingeniero Shi de OEMACH reviso continuidad de datums, deformacion por sujecion, proteccion de roscas, control de rebabas y transicion hacia arenado fino y anodizado plata brillante.
Antecedentes del caso
El 3 de agosto de 2026, el ingeniero Shi recibio una solicitud de prueba desde una empresa de automatizacion en Suzhou. El cliente queria usar la pieza como panel frontal de instalacion y proteccion interna, y pidio atencion especial a la relacion entre agujeros y ranuras, sujecion de pared delgada y aspecto despues del acabado.
Shi confirmo la cara funcional y la orientacion de montaje, y puso las tres dimensiones marcadas, la profundidad de rosca y las zonas visibles en la lista de primera pieza.
Datos visibles del plano

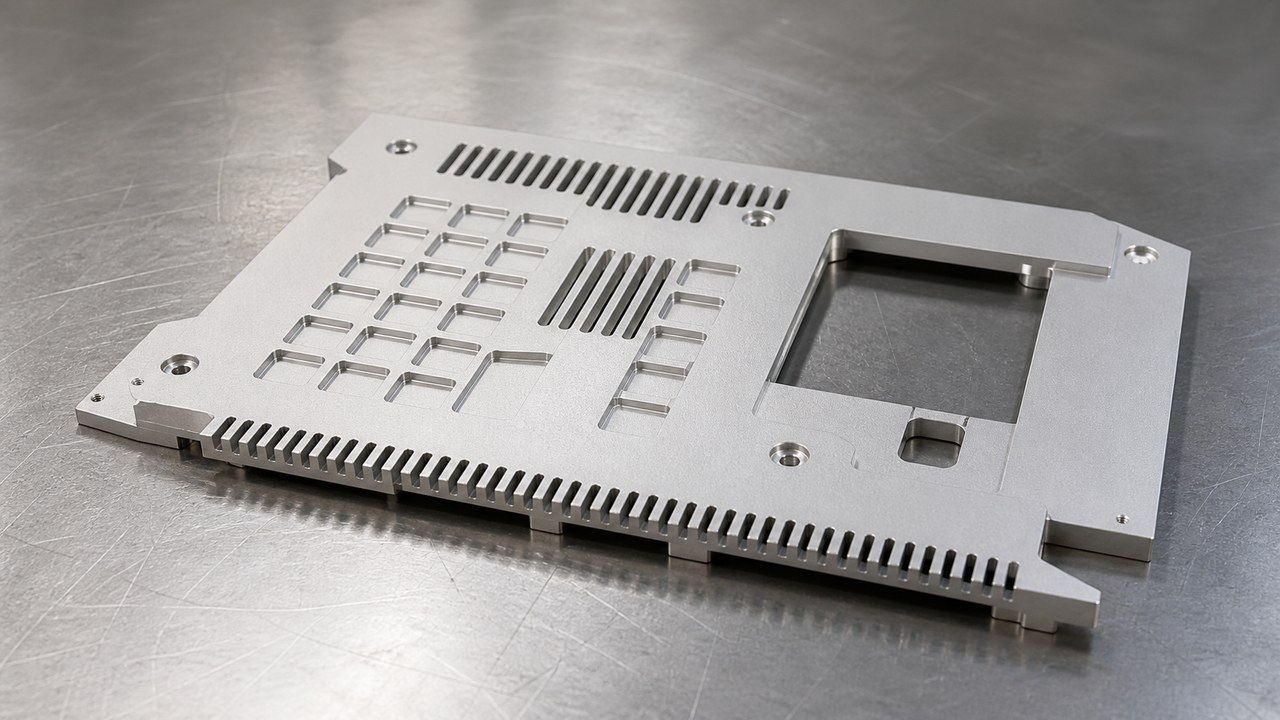

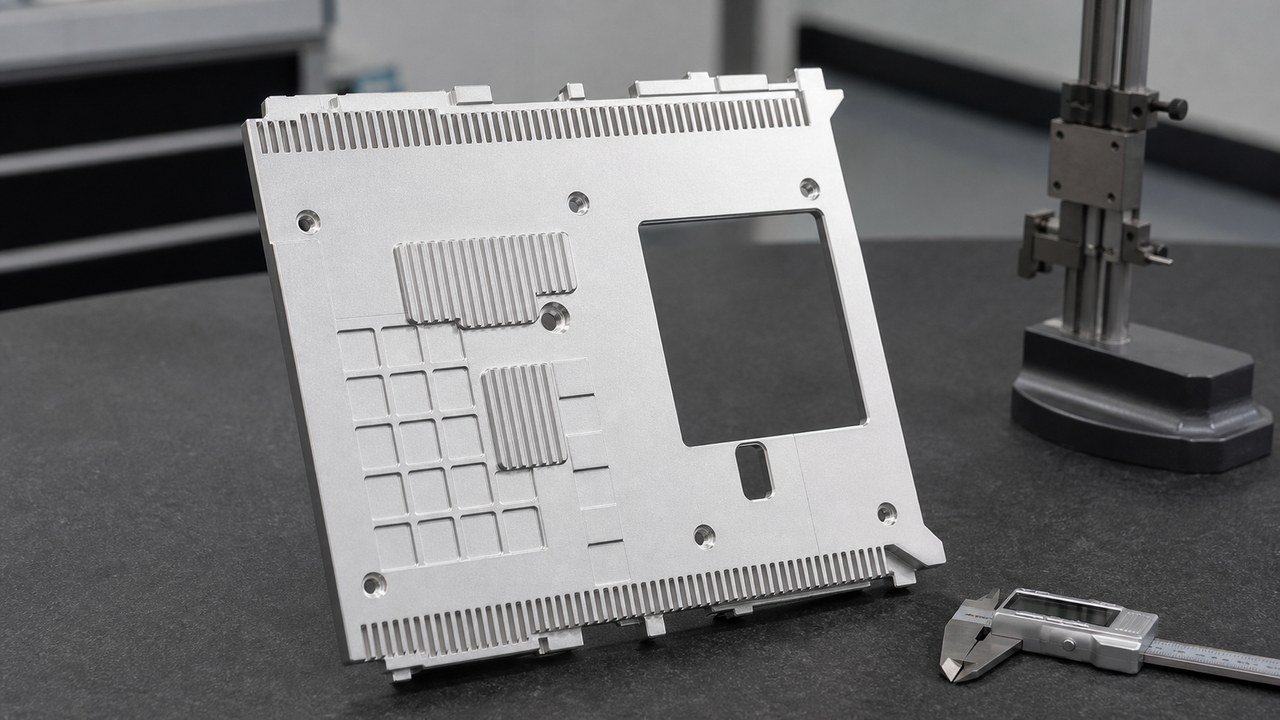

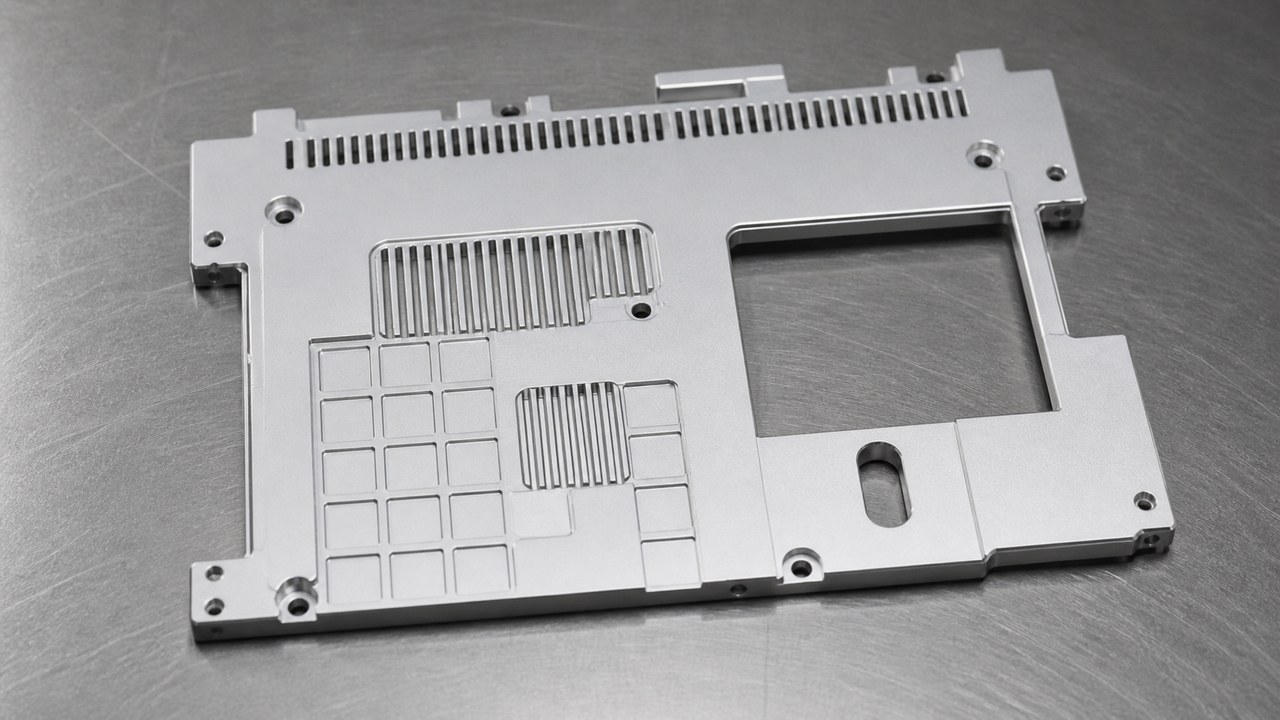

El plano identifica AL6063-T6 y muestra agujeros, ranuras, escalones, avellanados, chaflanes, radios, pared delgada, cara de datum y rejilla de ventilacion. [Source: Customer-provided visible engineering drawing annotations]
Las dimensiones visibles incluyen 158±0.20 mm, 94±0.20 mm, 153±0.20 mm, 146.51±0.10 mm, 103.13±0.10 mm, 91.36±0.10 mm, 77.22±0.10 mm y 66.47±0.10 mm. [Source: Customer-provided visible engineering drawing annotations]
Tambien aparecen 15.60±0.20 mm, 7.10±0.10 mm, 6.10±0.20 mm, 3.31±0.05 mm, 1.95±0.10 mm, 8.64±0.10 mm, φ5 mm, 5-φ5 mm y 7-R2. La rosca indicada es 5-M2.5×0.45, con taladro piloto de 7 mm y rosca de 5 mm. [Source: Customer-provided visible engineering drawing annotations]
El plano especifica planitud de 0.1 mm, eliminar rebabas, bordes no indicados C0.2, arenado fino y anodizado plata brillante. [Source: Customer-provided visible engineering drawing annotations]
Analisis de aplicacion
Shi clasifico la pieza como panel de apariencia y componente funcional de montaje. El patron de agujeros y las roscas conectan la placa con una estructura interna, mientras ranuras y rejillas aportan ventilacion, espacio libre o interfaz de operacion.
La planitud de 0.1 mm es un control geometrico y debe tratarse separada de las tolerancias dimensionales locales. [Source: ISO 1101:2017]
Retos de mecanizado
Transferencia de datums
Si contorno, ranuras y agujeros se localizan desde referencias temporales distintas, el error puede acumularse al voltear la pieza. Las zonas de tolerancia y ajustes deben interpretarse desde el plano. [Source: ISO 286-1:2010]
Recuperacion elastica de pared delgada
La rejilla, las ranuras y los escalones generan rigidez desigual. Una presion excesiva puede mantener plana la pieza durante el corte, pero la deformacion puede aparecer al soltarla.
Roscas pequenas y rebabas
Las roscas 5-M2.5×0.45 requieren distinguir profundidad de taladro, profundidad efectiva de rosca y entrada. El control de rebabas debe cubrir agujeros, ranuras, rejilla y entrada de rosca. [Source: Customer-provided visible engineering drawing annotations]
Acabado superficial
El arenado fino puede uniformar la apariencia, pero no sustituye el desbarbado mecanico ni elimina golpes profundos. La textura superficial debe controlarse mediante documentos tecnicos y proceso. [Source: ISO 21920-1:2021]
Respuesta de proceso
Shi establecio primero el datum principal y coordino agujeros, ranuras y roscas en un mismo sistema de referencia. La eliminacion de material alrededor de rejillas y ranuras se distribuyo por etapas para reducir concentracion de tensiones.
Los bordes de agujeros, avellanados, ranuras, rejillas y roscas recibieron atencion de desbarbado; los bordes no indicados se trataron segun C0.2. Antes de arenado y anodizado se revisaron las tres dimensiones marcadas, roscas, planitud y limites de apariencia. [Source: Customer-provided visible engineering drawing annotations]
Logica de seleccion de proveedor
Para esta placa AL6063-T6, conviene evaluar lectura de datums, sujecion de pared delgada, control de rebabas, confirmacion de primera pieza, coordinacion con acabado y embalaje protector. Comparar solo precio unitario puede ocultar retrabajo por rebabas, rayas y deformacion.
FAQ
Q: Que se confirma primero?
Orientacion de montaje, datum principal, funcion de agujeros y ranuras, y limites de superficie visible.
Q: Por que unificar datums?
Reduce error acumulado entre contorno, ranuras, avellanados y roscas, y facilita la verificacion funcional. [Source: ISO 286-1:2010]
Q: El arenado sustituye el desbarbado?
No. Los bordes se controlan mecanicamente antes del acabado superficial.
