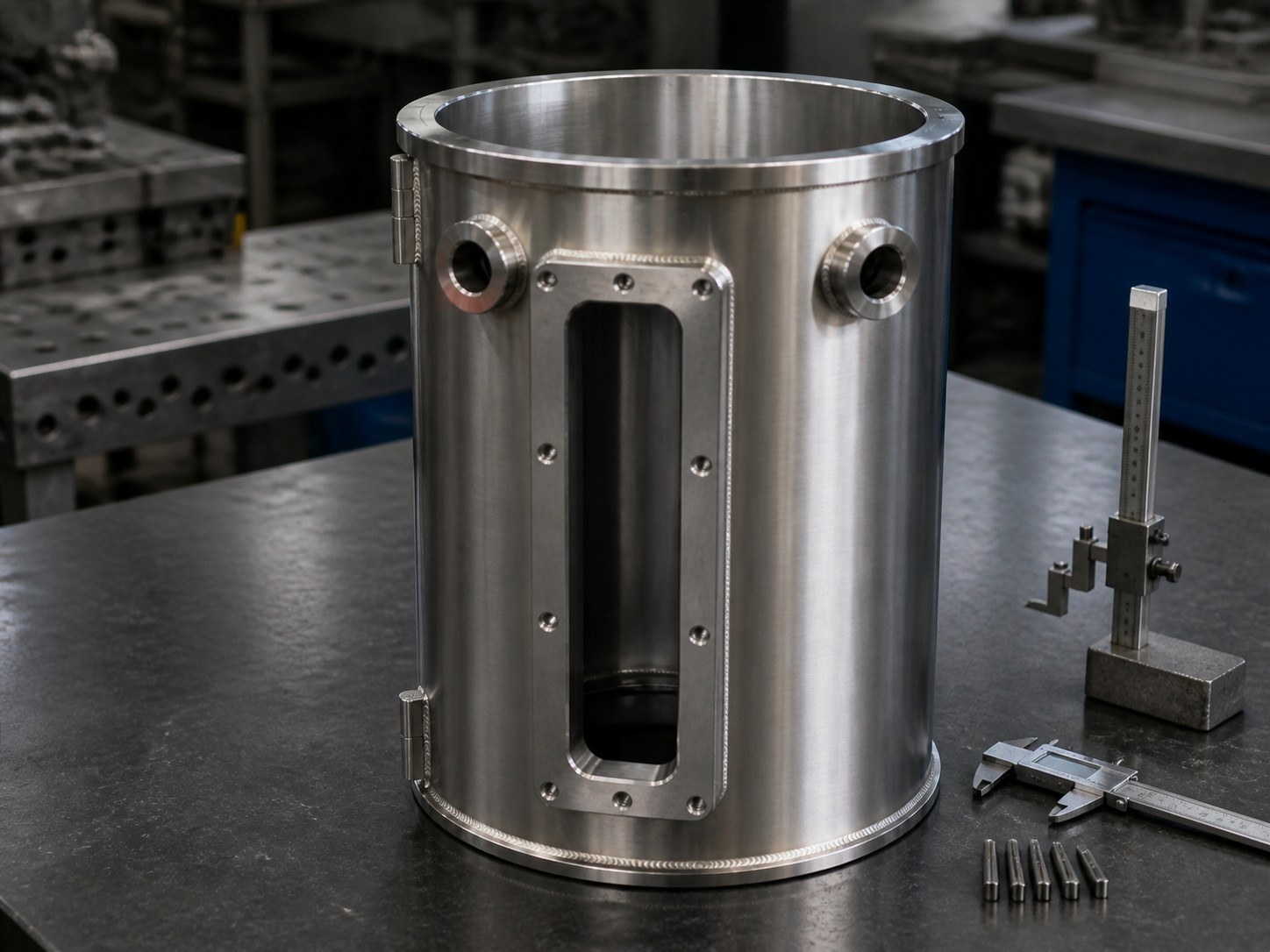

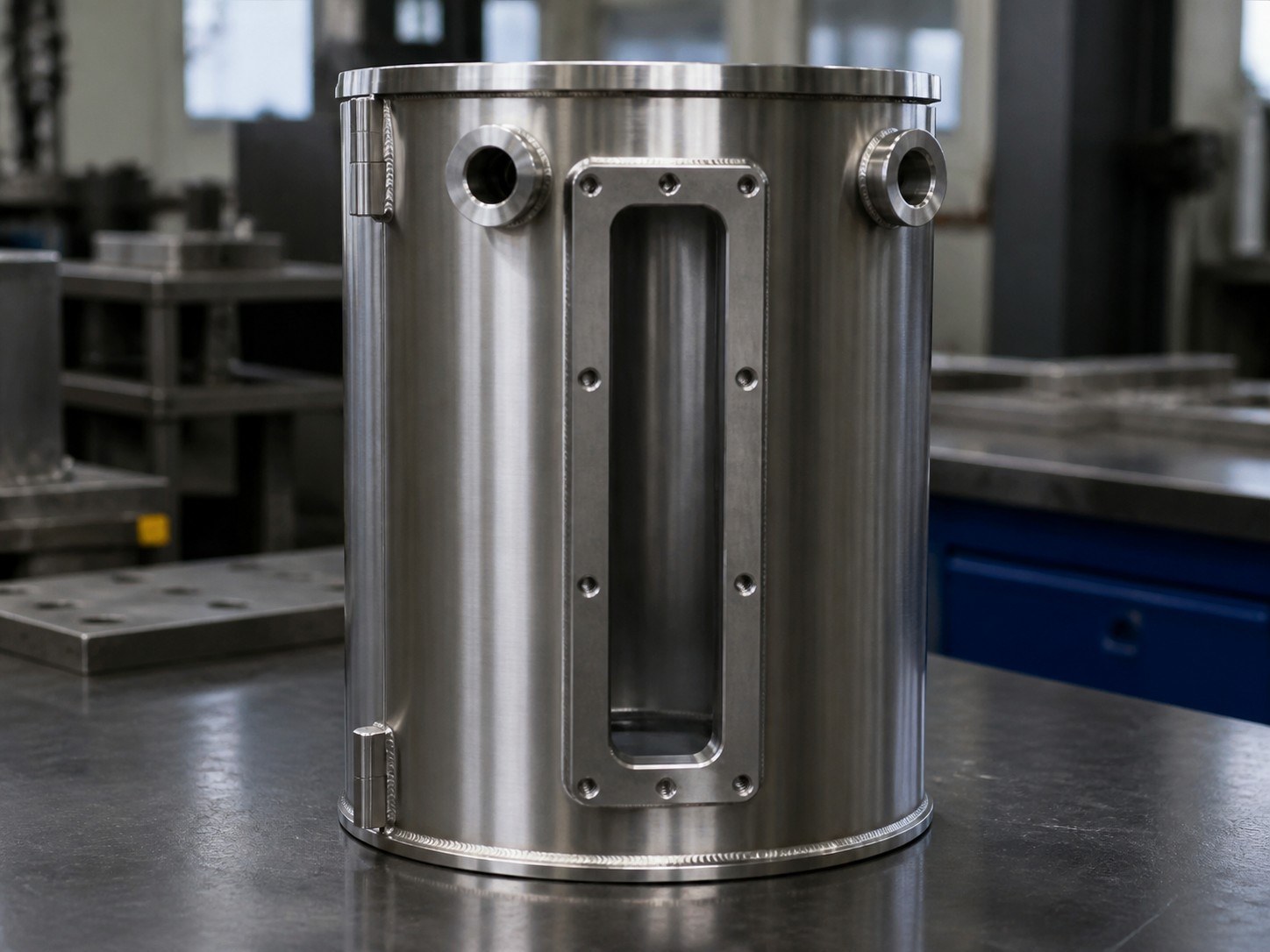

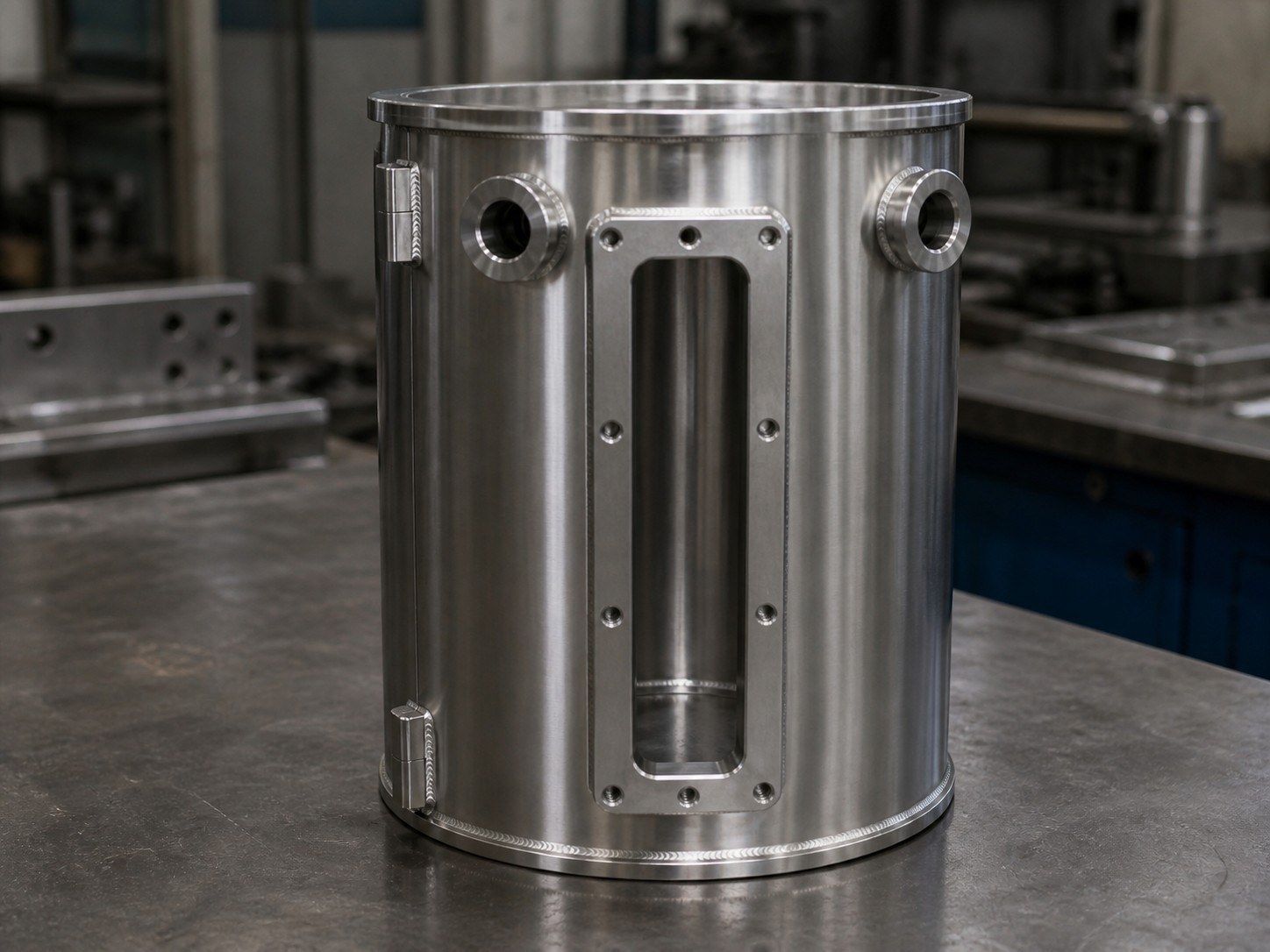

Zusammenfassung: Dieser Fall behandelt eine geschweisste SUS-304-Baugruppe mit zylindrischer Huelle, Sichtfenster-Nut, Flansch, Grundplatte, Bohrungen und Gewindebohrungen. OEMACH konzentriert sich auf Bezugstransfer, Schweissverzug, Schutz kritischer Oeffnungen, Vorbereitung fuer Elektropolieren und saubere Schutzverpackung.
Sichtbare Zeichnungsdaten
Die Zeichnung nennt SUS 304, Schweisskonstruktion, zylindrische Huelle, Sichtfenster-Nut, Flansch, Grundplatte, Bohrungen und Gewindebohrungen. [Source: Customer-provided engineering drawing visible annotations]
Sichtbare Masshinweise umfassen 253 mm Hoehe, 174 mm Breite in Seitenansicht, Frontsegmente von 90 mm und 89 mm sowie eine 90-Grad-Beziehung. [Source: Customer-provided engineering drawing visible annotations]
Die sichtbaren Hinweise nennen Elektropolieren, Reinigung vor dem Schweissen, Schutz von Gewindebohrungen und Naehten, eine 0.2-MPa-Dichtheitspruefung ohne Leckage, Alkoholreinigung, Daempfungsmaterial und Vakuumverpackung. [Source: Customer-provided engineering drawing visible annotations]
Bauteil- und Anwendungsanalyse
Die Huelle bildet den Hauptkoerper. Flansch und Grundplatte schaffen Montageflaechen. Sichtfenster-Nut und Anschlussbohrungen erzeugen lokale Steifigkeits- und Ausrichtungsrisiken. Medium, Druckklasse und Endanwendung muessen anhand kontrollierter Kundendokumente bestaetigt werden.
Fertigungsherausforderungen
Bezugstransfer
Eine zylindrische Oberflaeche eignet sich nicht immer als primaerer Bezug. Flanschflaeche, Grundplattenauflage und Prozessbezug sollten priorisiert werden, bevor Fenster- und Bohrungspositionen in ein gemeinsames Koordinatensystem uebertragen werden.
Steifigkeit der Sichtfenster-Nut
Die Oeffnung reduziert die lokale Steifigkeit. Schneiden, Spannen und Schweissfolge muessen abgestimmt werden, damit Kontur und angrenzende Flaechen nicht unnoetig verziehen. Geometrische Anforderungen sind aus dem tatsaechlichen Bezugssystem zu interpretieren. [Source: ISO 1101:2017]
Schweissverzug
Das Verbinden von Huelle, Flansch und Grundplatte kann ihre relative Lage veraendern. Symmetrische Spannung, gestufte Schweissfolge und Zwischenkontrollen reduzieren Risiken; konkrete Parameter haengen von Wanddicke und Nahtform ab.
Bohrungsschutz und Gratkontrolle
Gewindebohrungen und Anschlussbohrungen sind vor Spritzern, Rueckstaenden und Stoss zu schuetzen. Entgraten soll den ersten Gewindegang und die vorgesehene Kantenkontur erhalten.
Prozessansatz
Vor der Fertigung werden Durchmesser, Gewinde, Wanddicke, Nahtanforderung, kritische Bezuge, zulaessiger Verzug, Gegenstuecke und Verpackungsschutz geklaert. Nach dem Schweissen wird die Baugruppenlage geprueft, bevor Entgraten, Reinigen und Elektropolieren folgen. Die 0.2-MPa-Dichtheitspruefung erfolgt nach kundenseitig bestaetigtem Verfahren.
Auswahl des Lieferanten
Der passende Lieferant muss Bearbeitung, Schweissen, Entgraten, Oberflaechenbehandlung, Dichtheitsbestaetigung, Reinigung und Verpackung verbinden koennen. Nur Einzelprozesspreise zu vergleichen blendet Verzug, Nacharbeit und Transportrisiken aus.
