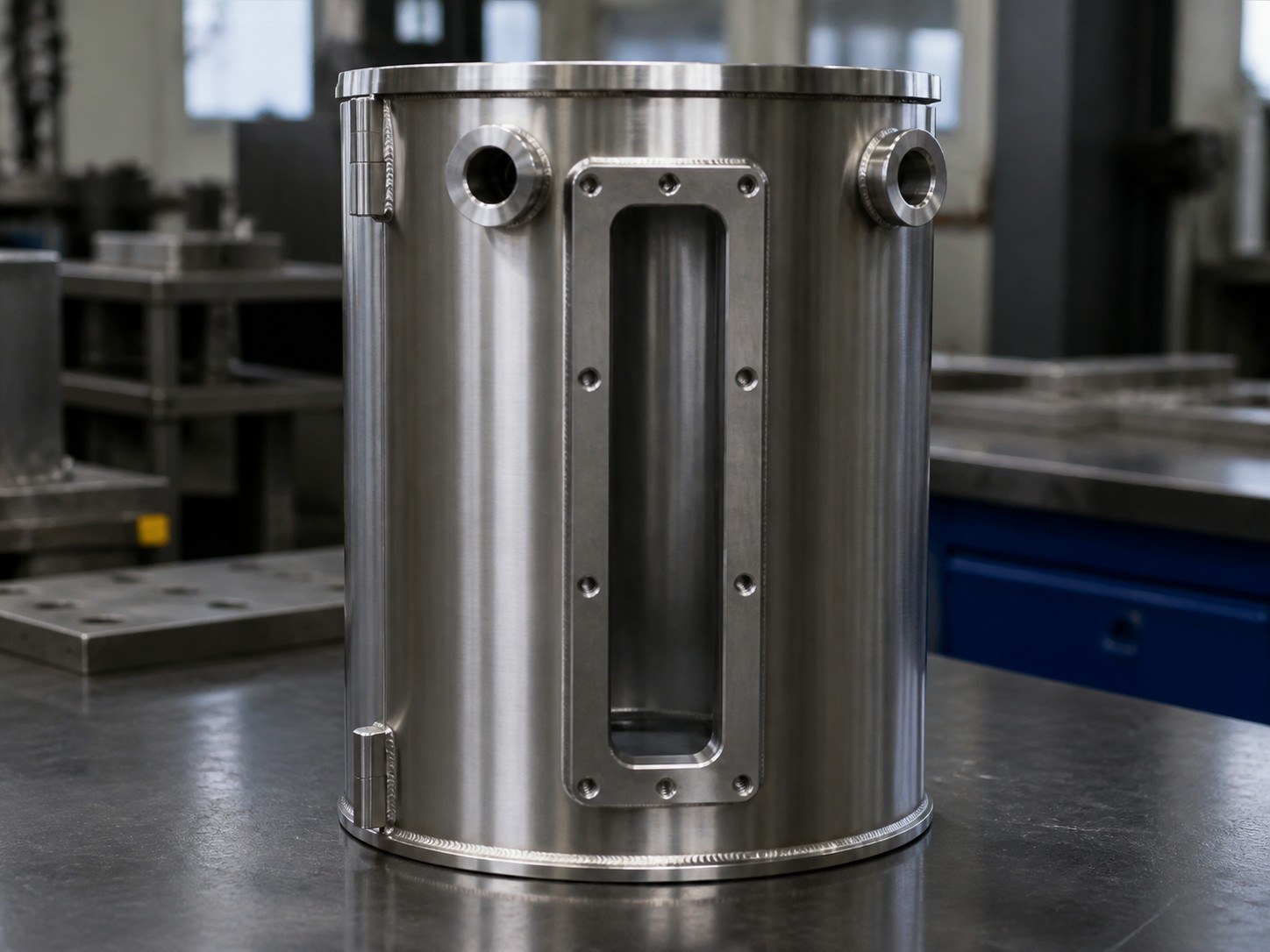

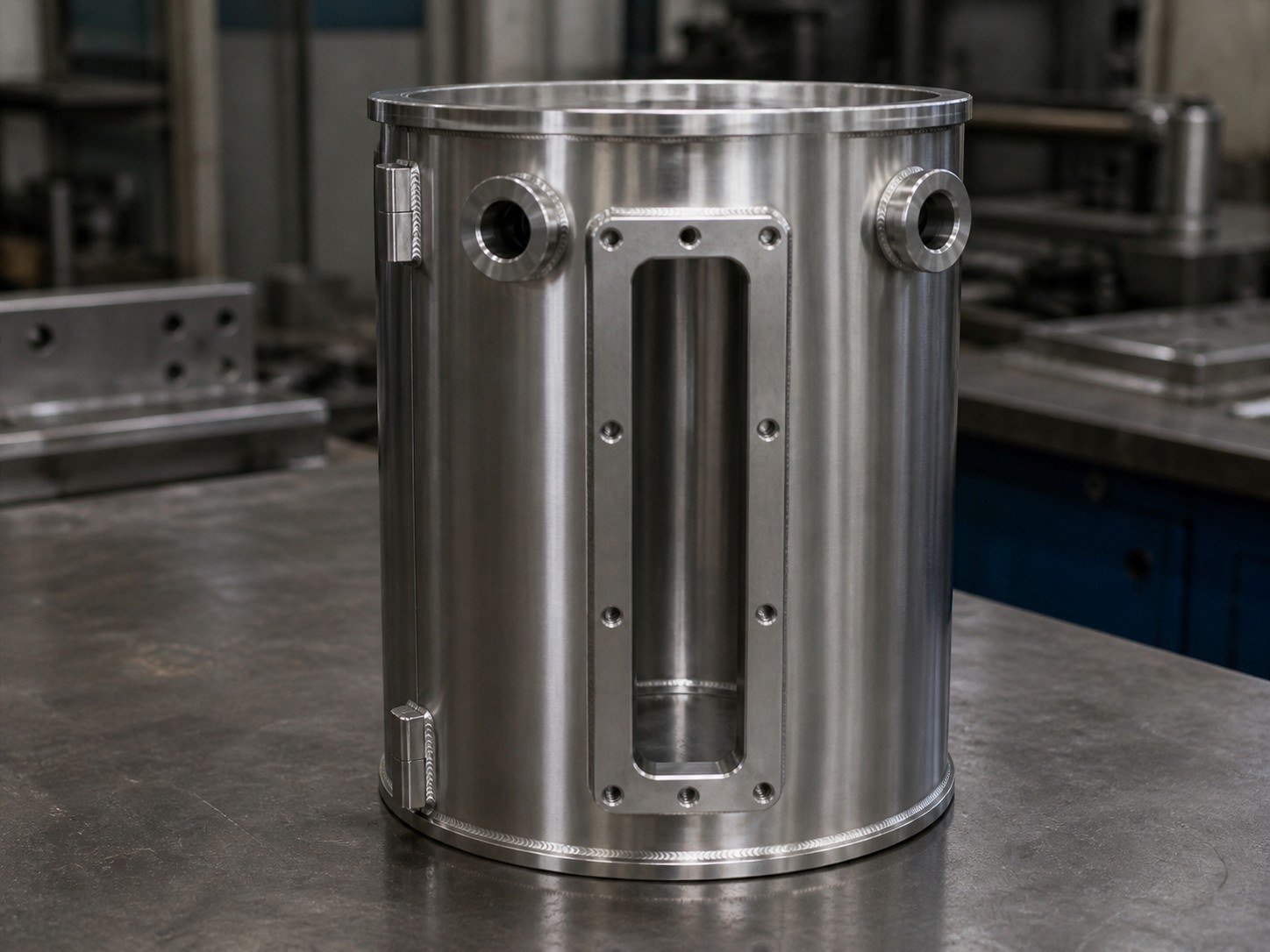

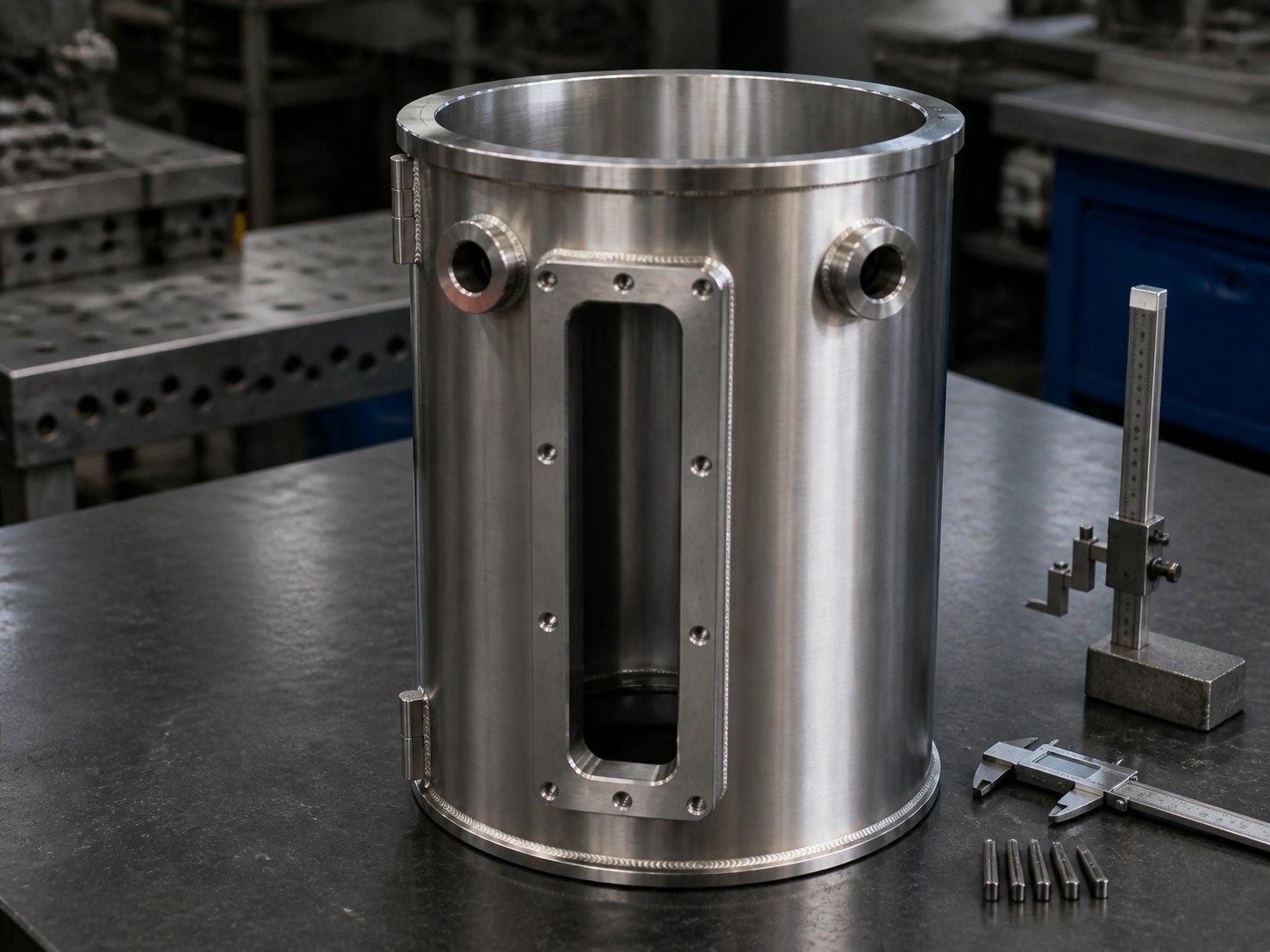

Resumen: Este caso analiza un conjunto soldado de SUS 304 con carcasa cilindrica, ranura de observacion, brida, placa base, agujeros y roscas. OEMACH se centra en transferir datums, controlar deformacion por soldadura, proteger aberturas criticas, preparar el electropulido y organizar un embalaje limpio.
Datos visibles del plano
El plano identifica material SUS 304, construccion soldada, carcasa cilindrica, ranura de observacion, brida, placa base, agujeros y agujeros roscados. [Source: Customer-provided engineering drawing visible annotations]
Las referencias dimensionales visibles incluyen altura de 253 mm, ancho lateral de 174 mm, segmentos frontales de 90 mm y 89 mm, y una relacion angular de 90 grados. [Source: Customer-provided engineering drawing visible annotations]
Las notas visibles especifican electropulido, limpieza previa a soldadura, proteccion de roscas y uniones, prueba de estanqueidad de 0.2 MPa sin fuga, limpieza con alcohol, material amortiguador y embalaje al vacio. [Source: Customer-provided engineering drawing visible annotations]
Analisis de pieza y aplicacion
La carcasa forma el volumen principal. La brida y la placa base crean interfaces de montaje, mientras la ranura de observacion y los agujeros de conexion introducen riesgos de rigidez y alineacion. El medio, la presion y la aplicacion final deben confirmarse con documentacion controlada del cliente.
Retos de fabricacion
Transferencia de datums
Una superficie cilindrica no siempre es el mejor datum para todas las operaciones. Deben priorizarse cara de brida, cara de montaje de la base y datums de proceso antes de trasladar ranuras y agujeros a un sistema de coordenadas comun.
Rigidez de la ranura
La abertura reduce la rigidez local. Corte, sujecion y soldadura deben coordinarse para evitar deformacion innecesaria alrededor de la ranura. Los requisitos geometricos se interpretan desde el sistema de datums real. [Source: ISO 1101:2017]
Deformacion por soldadura
La union de carcasa, brida y base puede cambiar sus posiciones relativas. La restriccion simetrica, la soldadura por etapas y las revisiones intermedias reducen riesgo, pero los parametros numericos dependen de espesor y tipo de junta.
Proteccion de agujeros y control de rebabas
Las roscas y aberturas deben protegerse contra proyecciones, residuos e impactos. El desbarbado debe conservar la primera vuelta de rosca y la geometria de borde prevista.
Flujo de proceso
Antes de fabricar, se revisan diametros, roscas, espesor, soldadura, datums, deformacion permitida, pieza de acoplamiento y proteccion de embalaje. Despues de soldar, se revisa la alineacion antes de desbarbar, limpiar y electropulir. La prueba de 0.2 MPa debe ejecutarse bajo procedimiento confirmado por el cliente.
Logica de seleccion de proveedor
Para este tipo de prototipo, el proveedor debe coordinar mecanizado, soldadura, desbarbado, tratamiento superficial, confirmacion de estanqueidad, limpieza y embalaje. Comparar solo el precio de una operacion puede ocultar riesgos de deformacion y retrabajo.
