CNC-Bearbeitung fuer chirurgische Navigation: sterile Adapterplatten, Tracker-Halter und orthopaedische Positionierteile

Chirurgische Navigationsgeraete beruhen auf einer Kette kleiner mechanischer Bezugspunkte. Ein Tracker-Halter, eine sterile Adapterplatte, eine Klemmbacke oder ein Passstift wirkt auf der Zeichnung einfach, beeinflusst aber, wie genau Bilddaten auf Instrument oder orthopaedische Fuehrung uebertragen werden.

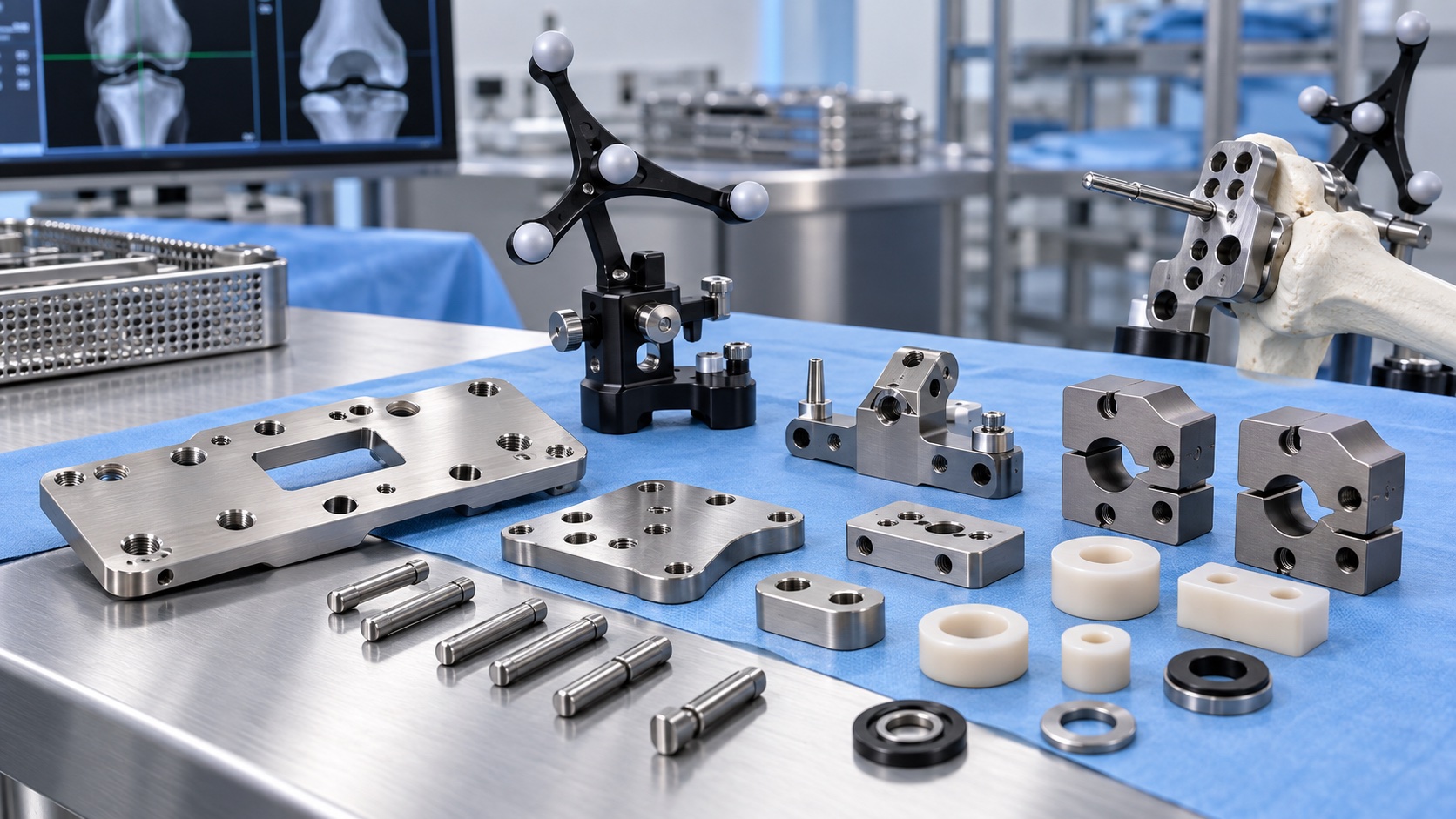

Die wichtigsten Teile sind meist sterile Adapterplatte, Tracker-Halter, orthopaedischer Positionierblock und Klemmkomponenten. Das Material folgt der Funktion. 316L Edelstahl wird fuer sterile Schnittstellen wegen Korrosionsbestaendigkeit und Passivierbarkeit eingesetzt. Titan reduziert Gewicht bei hoher Steifigkeit. PEEK-Abstandshalter bieten Isolation und Stabilitaet bei Reinigung.

Die Bezugsplanung entscheidet, ob die Baugruppe wiederholbar montiert. Der funktionale Bezug sollte meist das Passstiftbild, das zentrale Fenster oder die Anlageflaeche sein, nicht eine kosmetische Aussenkante. Wenn Senkungen, Passbohrungen und Fensterflaechen aus einer kontrollierten Aufspannung fertiggestellt werden, sinkt der aufsummierte Fehler.

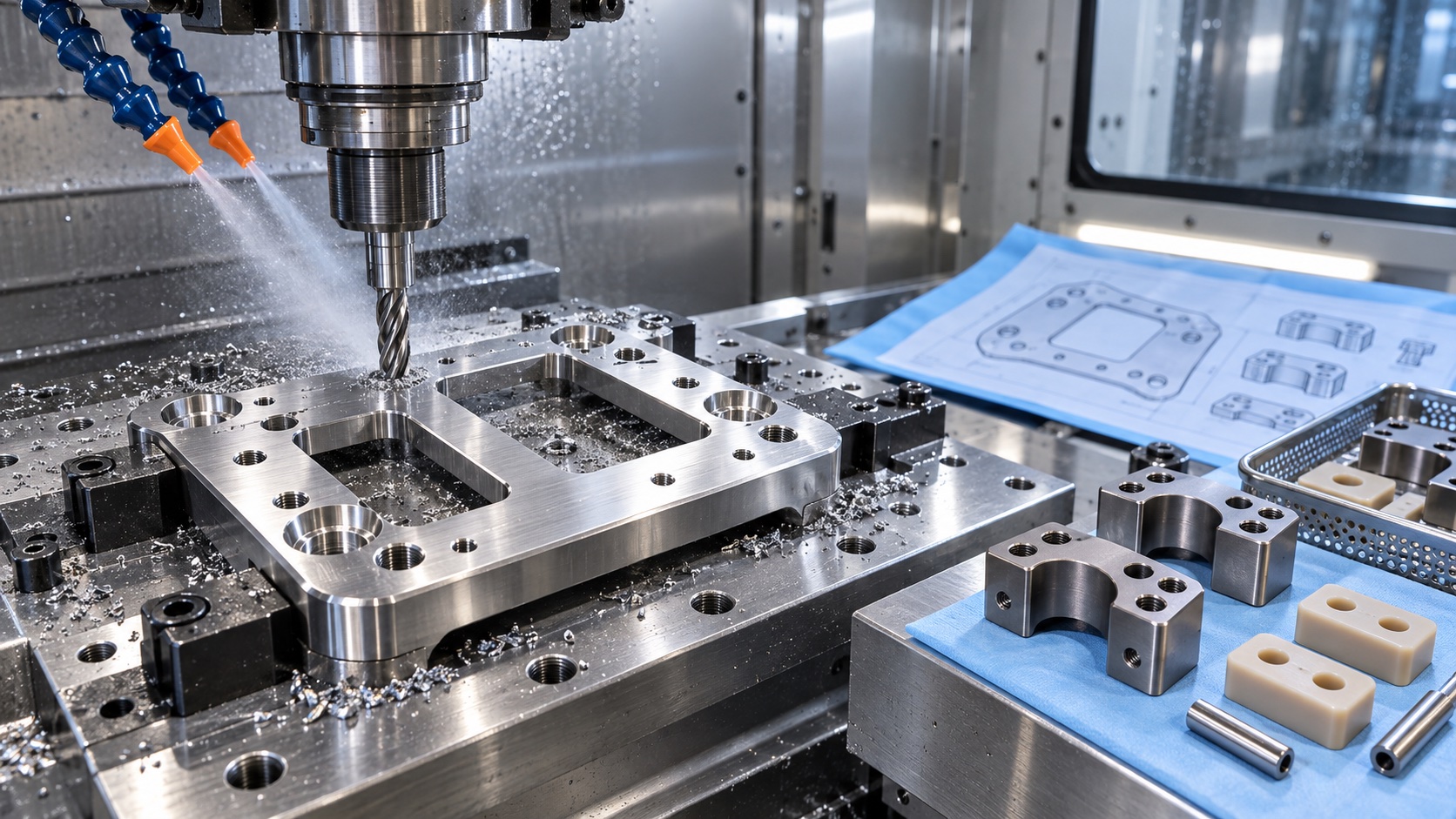

Duenne Platten bringen eigene Risiken mit. Eine sterile Adapterplatte kann ein grosses Mittelfenster, kleine Gewinde, Senkungen und Kantenfreistiche enthalten, wodurch wenig Material gegen Spannkraft bleibt. Ausgewogenes Schruppen, spannungsarme Aufnahmen und ein finaler Ebenheitsschnitt helfen gegen Verzug.

Oberflaeche ist mehr als Optik. Grate an Gewinden oder Fenstern koennen Rueckstaende halten, Handschuhe beschaedigen oder die Auflage stoeren. Bei 316L gehoeren Entgraten unter Vergroesserung, kontrolliertes Buersten und Passivierungspruefung zum Prozess. Beruehrt das Teil eine sterile Barriere, muessen Kanten glatt sein, ohne den Funktionsbezug zu verlieren.

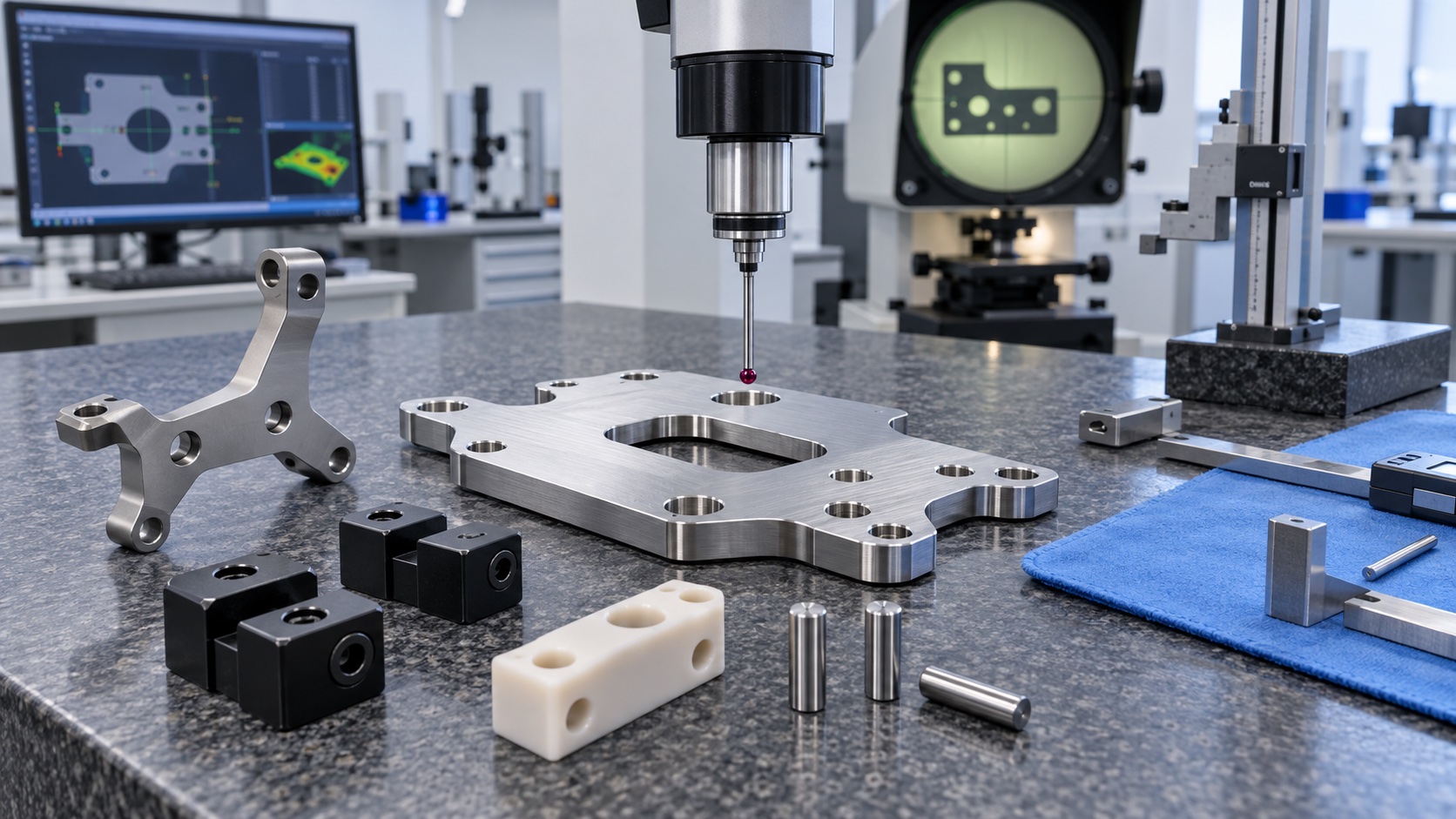

Die Pruefung sollte der Anwendung folgen. Wichtiger als reine Aussenmasse sind KMG-Berichte zu Passbohrungsposition, Fensterrechtwinkligkeit, Ebenheit, Senkungstiefe und Rechtwinkligkeit. Bei Klemmbloecken zaehlen Bohrungsrundheit und Backenausrichtung. PEEK-Teile muessen ohne Messverformung geprueft werden.

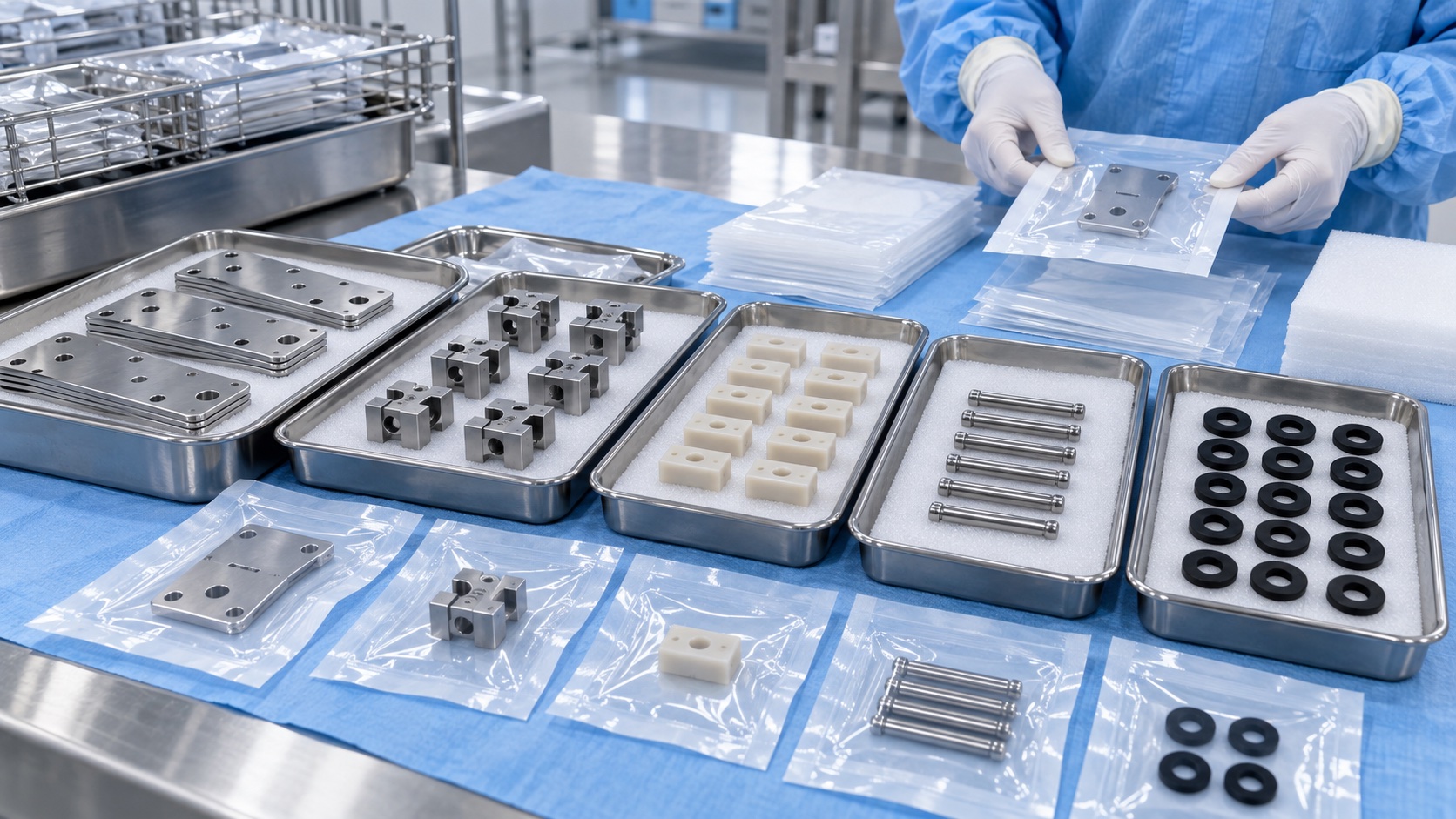

Saubere Verpackung schliesst den Prozess. Edelstahlplatten, Titanbloecke, PEEK-Abstandshalter, Schrauben und Dichtungen sollten getrennt werden, damit sie sich beim Transport nicht verkratzen. Schutzbeutel und Schaum halten die Oberflaechen stabil, waehrend Chargenkennzeichnung ausserhalb der Kontaktflaeche bleibt.

Eine gute RFQ enthaelt 3D-Modell, 2D-Zeichnung, Reinigungs- oder Sterilisationserwartung, Materialzeugnisse, Passivierungsanforderung, Jahresmenge, funktionskritische Masse und benoetigte Pruefberichte. So kann der CNC-Lieferant Vorrichtung, Kontrolle und Verpackung passend zum Medizinprozess anbieten.

FAQ

Welche Masse sind besonders kritisch?

Passbohrungsposition, Ebenheit, Fensterrechtwinkligkeit, Klemmbohrungsausrichtung und Senkungstiefe bestimmen meist die Genauigkeit.

Warum 316L fuer sterile Adapterplatten?

316L bietet Korrosionsbestaendigkeit, stabile Kontaktflaechen und Passivierbarkeit fuer Medizingeraete.

Wann ist Titan sinnvoll?

Titan eignet sich fuer Tracker-Halter und Klemmarme, wenn Gewicht reduziert werden soll, ohne Steifigkeit zu verlieren.

Wie bleiben duenne Platten eben?

Ausgewogenes Schruppen, spannungsarme Vorrichtungen, kontrollierte Schlichtschnitte und KMG-Pruefung reduzieren Verzug.

Welche Entgratung ist wichtig?

Fenster, Gewinde, Senkungen und Kontaktflaechen muessen glatt, gratfrei und unter Vergroesserung geprueft sein.

Was gehoert in die RFQ?

3D-Daten, 2D-Zeichnungen, kritische Masse, Material, Passivierung, Jahresmenge, Pruefung und Verpackung.
