Mecanizado CNC de componentes para navegacion quirurgica: placas adaptadoras esteriles, soportes de tracker y piezas de posicionamiento ortopedico
Los equipos de navegacion quirurgica dependen de una cadena de referencias mecanicas pequenas. Un soporte de tracker, una placa adaptadora esteril, una mordaza o un pasador pueden parecer sencillos, pero influyen en como el sistema transfiere los datos de imagen a la herramienta quirurgica o guia ortopedica.
Las piezas mas importantes suelen ser la placa adaptadora esteril, el soporte del tracker, el bloque de posicionamiento ortopedico y los elementos de sujecion. El material se elige por funcion. El acero inoxidable 316L es habitual en interfaces esteriles por su resistencia a la corrosion y posibilidad de pasivado. El titanio reduce peso y mantiene rigidez. PEEK se usa para separacion, aislamiento y estabilidad durante limpieza.
La planificacion de datums define si el conjunto se montara de forma consistente. La referencia funcional suele ser el patron de pasadores, la ventana central o el plano de apoyo, no el borde exterior cosmetico. Cuando avellanados, agujeros de localizacion y caras de ventana se terminan desde una puesta controlada, el tracker acumula menos error.

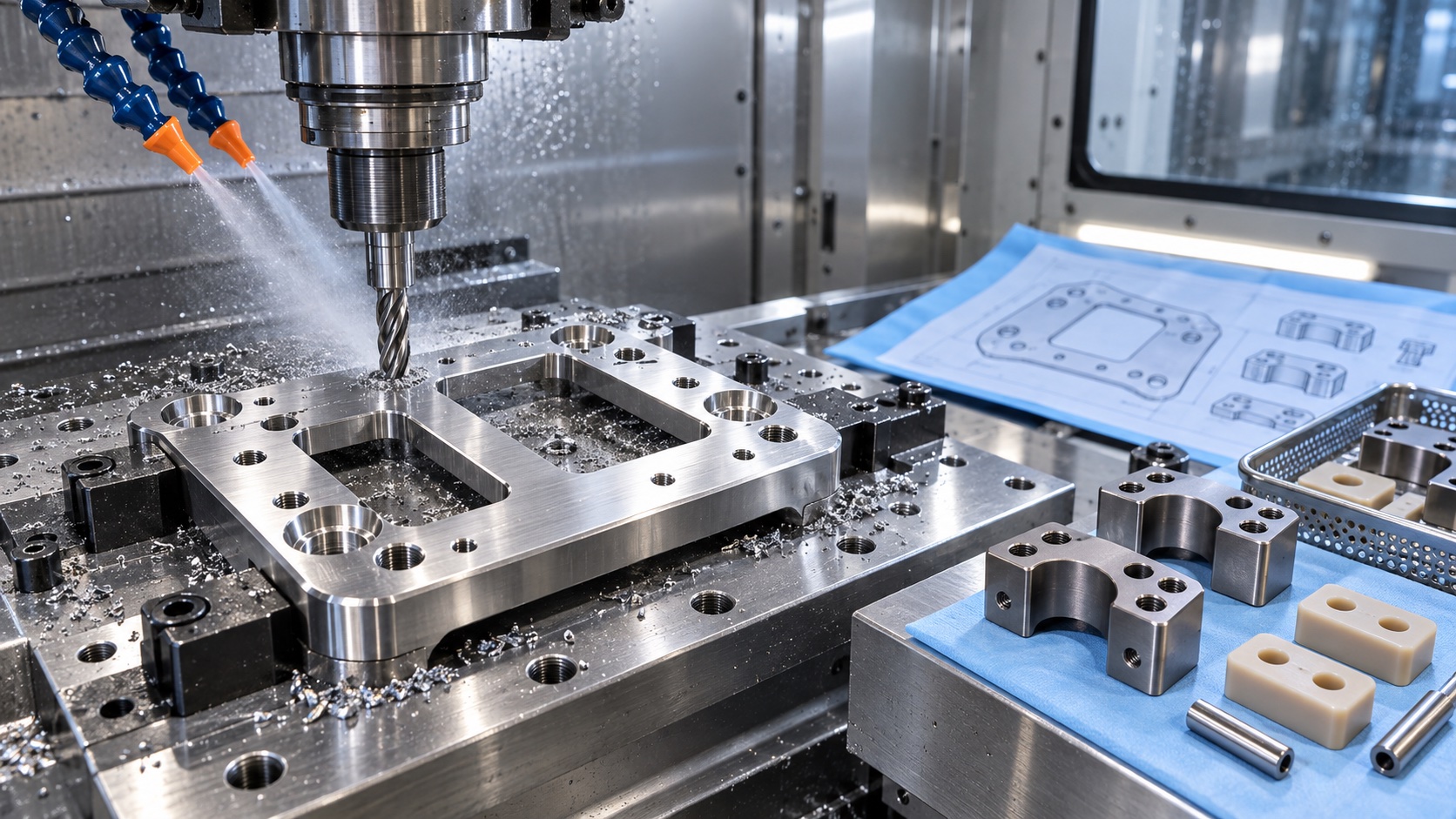

Las placas delgadas tienen riesgos propios. Una placa esteril puede incluir una abertura central grande, agujeros roscados pequenos, avellanados y alivios de borde, dejando poco material contra la fuerza de sujecion. El desbaste equilibrado, el utillaje de baja tension y una pasada final de planitud ayudan a evitar deformacion.
El acabado superficial no es solo estetico. Las rebabas cerca de roscas o ventanas pueden retener residuos, cortar guantes o afectar el asiento. Para 316L, el desbarbado bajo aumento, el cepillado controlado y la revision de pasivado forman parte del proceso. Si la pieza toca una barrera esteril, los bordes deben ser suaves sin modificar el datum funcional.

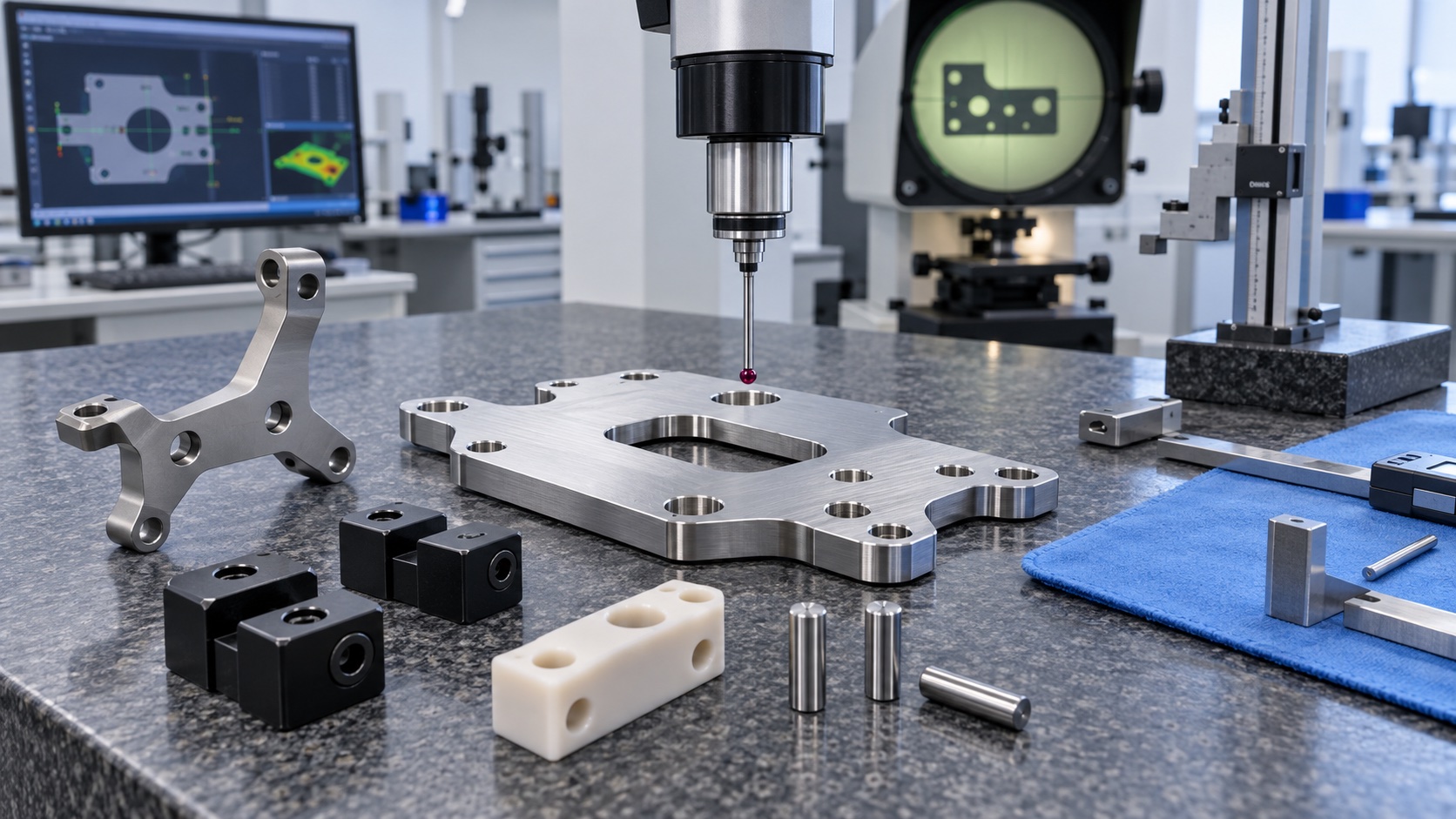

La inspeccion debe seguir el uso real de la pieza. Es mas util un informe CMM de posicion de pasadores, escuadria de ventana, planitud, profundidad de avellanados y perpendicularidad que una lista generica de medidas exteriores. En mordazas importan la redondez de bore y la alineacion. En PEEK hay que medir sin deformar el material.

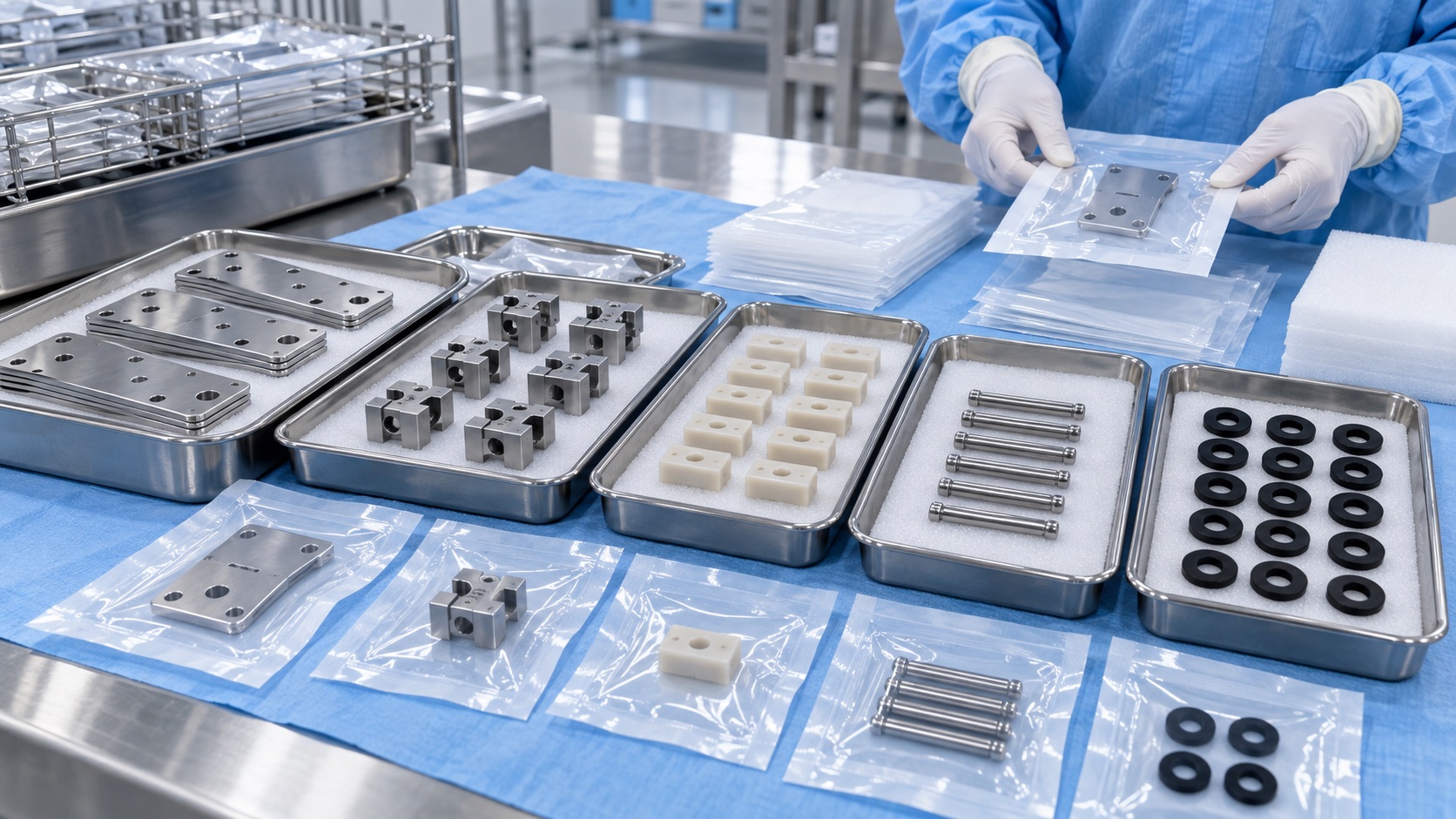

El embalaje limpio cierra el proceso. Placas inoxidables, bloques de titanio, separadores PEEK, tornillos y juntas se separan para evitar rayas durante el transporte. Bolsas protectoras y espuma estabilizan superficies terminadas, mientras la identificacion de lote queda fuera del area limpia.
Una RFQ adecuada debe incluir modelo 3D, plano 2D, expectativa de limpieza o esterilizacion, certificados de material, requisito de pasivado, volumen anual, dimensiones criticas e informes de inspeccion necesarios. Con esos datos, el proveedor CNC puede cotizar utillaje, control y embalaje segun el flujo medico real.
FAQ
Que dimensiones son mas criticas?
La posicion de pasadores, planitud de apoyo, escuadria de ventana, alineacion de mordaza y profundidad de avellanados suelen definir la precision.
Por que usar 316L en placas esteriles?
El 316L aporta resistencia a corrosion, superficie estable y compatibilidad con pasivado para equipos medicos.
Cuando considerar titanio?
El titanio es util en soportes de tracker y brazos de sujecion cuando se necesita reducir peso sin perder rigidez.
Como mantener planas las placas delgadas?
Desbaste equilibrado, utillajes de baja tension, acabado controlado y verificacion CMM reducen deformacion.
Que desbarbado es importante?
Ventanas, roscas, avellanados y caras de contacto deben quedar suaves, sin rebabas e inspeccionados bajo aumento.
Que incluir en la RFQ?
Modelos 3D, planos 2D, dimensiones criticas, material, pasivado, volumen anual, inspeccion y embalaje esperado.
