Die Kernlogik einer Präzisionsbearbeitungsroute lautet: zuerst Risiko freisetzen, dann Endgenauigkeit aufbauen. Schruppen entfernt den Großteil von Material und Eigenspannung, Halbfinish stabilisiert Bezüge, und Schlichten stellt kritische Bohrungen, Flächen, Nuten und Passmaße her.
Wer Endtoleranzen zu früh herstellt, riskiert Rückfederung durch späteres Umspannen, Wärmebehandlung, Nuten, Leichtbaufräsen oder Oberflächenbehandlung. Was wie eine kürzere Route aussieht, führt oft zu Nacharbeit, Prüfstreit und instabiler Wiederholfertigung.
OEMach plant Schruppen, Spannungsfreigabe, Halbfinish, Schlichten, Oberflächenbehandlung und KMG-Prüfung als eine wiederholbare Route, besonders bei Schlüsselmaßen von ±0,005 mm bis ±0,02 mm.
Aufgabe jeder Prozessstufe
| Stufe | Hauptaufgabe | Schlüsselkontrolle | Häufiger Fehler |
|---|---|---|---|
| Schruppen | Aufmaß entfernen, Kontur öffnen und Spannung freisetzen | Gleichmäßiges Finish-Aufmaß lassen und einseitige schwere Schnitte vermeiden | Direkt auf Endmaß schneiden |
| Halbfinish | Bezüge aufbauen und Schruppverzug korrigieren | Passflächen und kritische Bohrungen vor Endschnitt stabilisieren | Bezüge wiederholt wechseln |
| Schlichten | Kritische Bohrungen, Flächen und Passmerkmale fertigstellen | Werkzeugzustand, Temperatur und Spannung kontrollieren | Nichtkritische optische Kanten zuerst bearbeiten |
| Oberflächenbehandlung | Eloxieren, Vernickeln, Brünieren oder Passivieren | Schichtdicke, Abdeckung und Maße nach Behandlung berücksichtigen | Vorbehandlungsmaß als endgültig betrachten |
| Endprüfung | KMG, Rauheit und Messwertaufzeichnung | Prüfbezug und Montagebezug angleichen | Nur bestanden/nicht bestanden ohne Messwerte liefern |
Warum Schruppen nicht übersprungen werden sollte

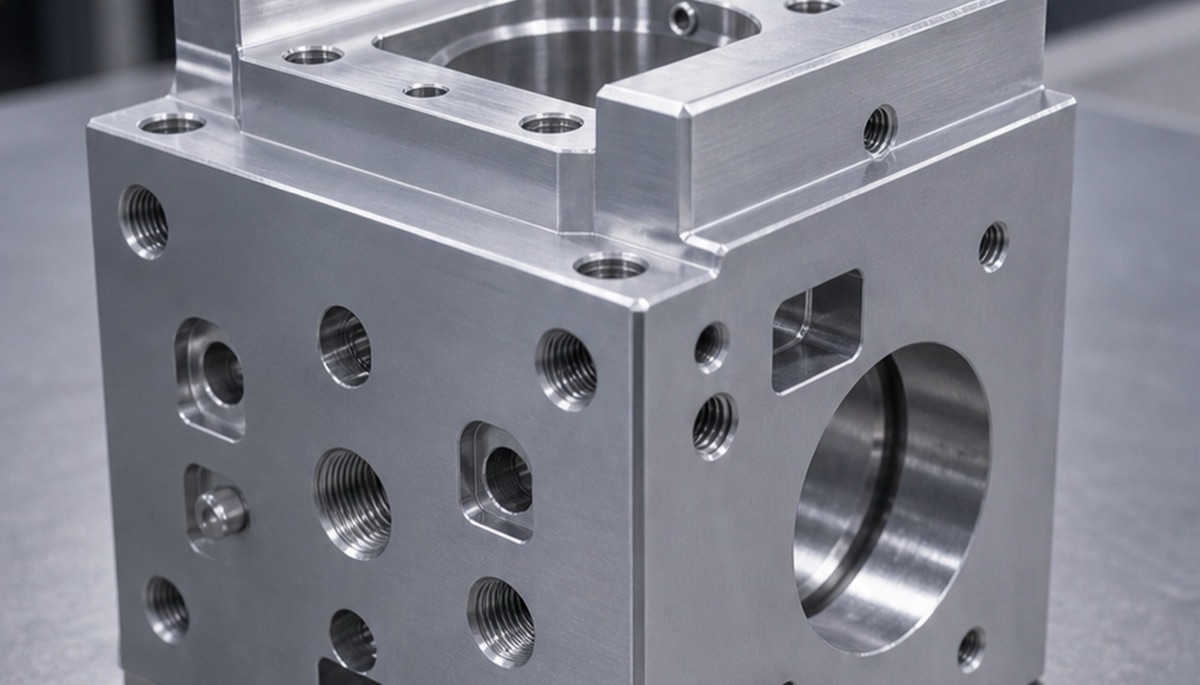

Ziel des Schruppens ist keine schöne Oberfläche. Es entfernt überschüssiges Material und zeigt die Verzugstendenz des Teils. Aluminiumplatten, dünnwandige Gehäuse, Titanhalter und Edelstahlteile mit tiefen Taschen können nach dem Schruppen Spannung freisetzen.
Gutes Schruppen lässt gleichmäßiges Aufmaß für spätere Korrektur. Trägt eine Seite zu viel Material ins Finish, werden Schnittkraft, Wärme und Spannzustand weniger vorhersehbar.
Bei Entwicklungsteilen zeigt das Schruppen auch früh Fertigungsprobleme: nicht erreichbare Werkzeuge, zu enge Tiefentaschen, nicht fräsbare Innenkanten, schwache Gewindegründe oder riskante Dünnwände. Frühe Rückmeldung spart mehr Zeit als späte Reparatur.
Schlichten sollte Montagebezügen folgen

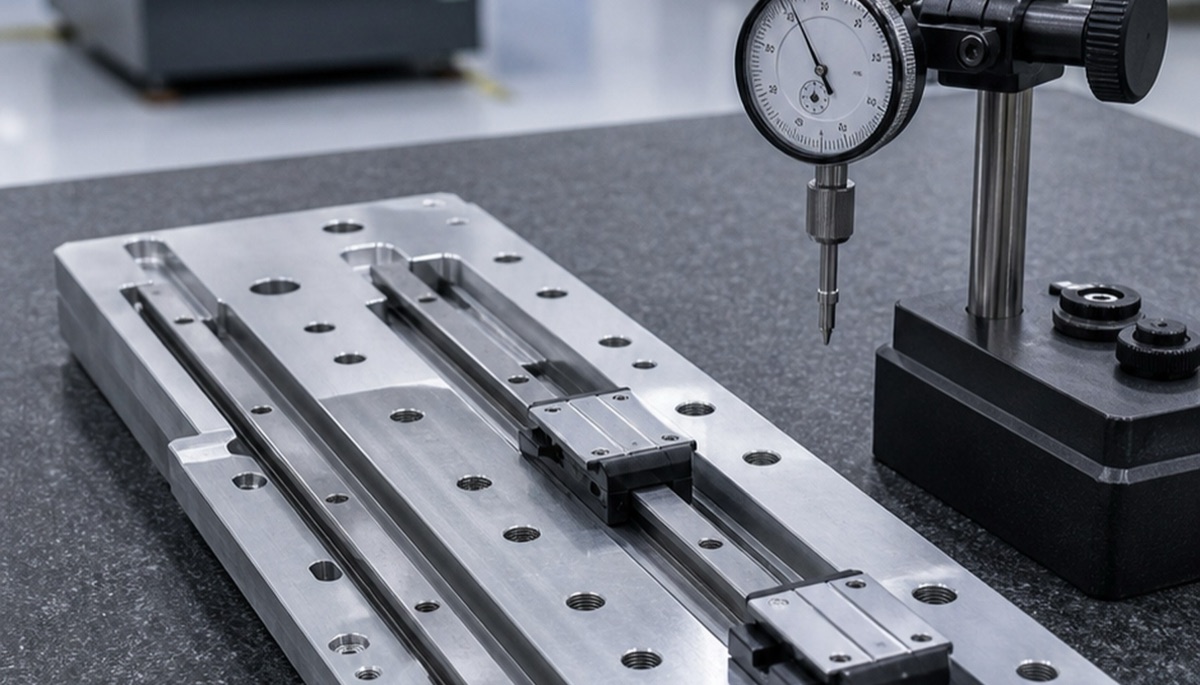

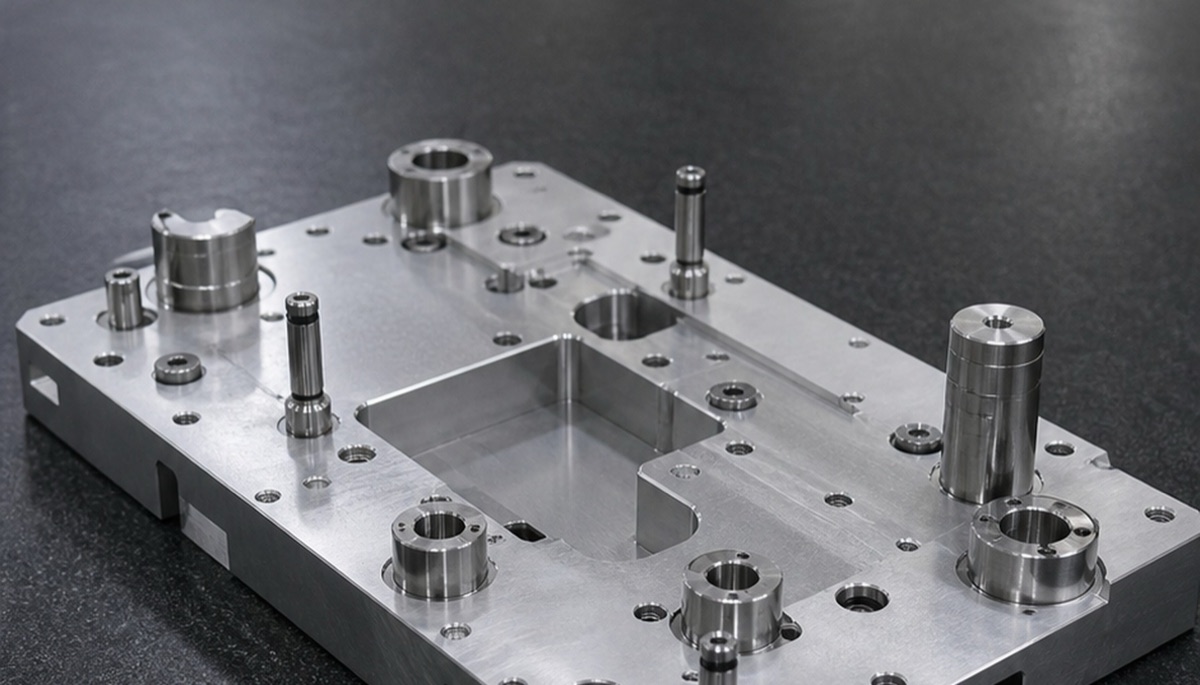

Nach dem Halbfinish müssen endgültige Spann- und Prüfbezüge klar sein. Positionierflächen, Passstiftbohrungen, Lagerbohrungen und optische Kontaktflächen sollten nicht mehrfach unter unverbundenen Bezügen bearbeitet werden.
Die Schlichtphase sollte Funktionsmaße priorisieren statt optische Kanten. Ein Sensorhalter braucht zuerst Ebenheit und Bohrungsposition. Ein optischer Halter braucht zuerst die Kontaktfläche. Ein Robotergelenkteil braucht zuerst Lagerbohrung und Stirnflächenlauf.
Wenn das Teil wärmebehandelt, eloxiert oder beschichtet wird, muss die Endgenauigkeit in diesem späteren Zustand beurteilt werden. Anspruchsvolle Stahlteile benötigen eventuell Schleifen oder Nachprüfung nach Wärmebehandlung. Aluminiumteile müssen Schichtdickeneffekte auf Bohrungen und Gewinde berücksichtigen.
Engineering-Beispiel: Route wichtiger als Maschinendaten
Bei einer Kleinserie von Aluminium-Präzisionsmontageplatten verlangte der Kunde mehrere Bohrungen und Bezugsflächen stabil innerhalb ±0,01 mm. Das erste Gespräch fokussierte Maschinenpräzision, doch die Zeichnungsprüfung zeigte, dass großflächige Nuten leichten Verzug verursachen konnten.
OEMach änderte die Route auf beidseitiges Schruppen, natürliche Spannungsfreigabe, Halbfinish der Bezugsflächen, Endbearbeitung der Schlüssel-Lochbilder und Passstifte, Prüfung vor dem Eloxieren und Stichprobe danach. KMG-Berichte wurden nach Montagebezug ausgegeben.
Die verbesserte Route reduzierte Nacharbeitsrisiko und machte Wiederholfertigung besser kontrollierbar. Prozessplanung ist keine Formalität; sie entscheidet, in welchem Schritt Genauigkeit wirklich entsteht.
Fünf Fragen vor dem Angebot
- Welche Fläche, Bohrung oder Achse ist der finale Montagebezug, und ist der Prüfbezug identisch?
- Neigt das Material zu Verzug und braucht es Trennung von Schruppen und Schlichten, Alterung oder Prüfung nach Wärmebehandlung?
- Sind kritische Maße ±0,005 mm, ±0,01 mm oder Normaltoleranz? Die ganze Zeichnung nicht blind verschärfen.
- Beeinflusst die Oberflächenbehandlung Bohrungen, Gewinde, Kontaktflächen oder Sichtflächen?
- Kann bei Wiederholaufträgen die Erstteilroute mit Messdaten erneut genutzt werden?
Häufige Fehler
Der erste Fehler ist zu glauben, hohe Maschinenpräzision ersetze die Trennung von Schruppen und Schlichten. Der zweite ist, alle Maße im letzten Schnitt lösen zu wollen und Material- sowie Spannverzug zu ignorieren.
Der dritte Fehler ist, Prüfbezüge zu nutzen, die nicht den Montagebezügen entsprechen. Ein Bericht kann bestehen, während die Baugruppe instabil bleibt.
Zusammenfassung
Eine Prozessroute für Präzisionsteile sollte Material und Spannung durch Schruppen freisetzen, Bezüge durch Halbfinish stabilisieren und danach kritische Bohrungen, Flächen und Passmaße schlichten. Wird die Reihenfolge umgedreht, kann selbst gute Ausrüstung durch frühen Verzug ausgebremst werden.
FAQ
Warum Schruppen und Schlichten in der Präzisionsbearbeitung trennen?
Schruppen entfernt Aufmaß und setzt Spannung frei, Schlichten erzeugt die finalen Funktionsmaße. Die Trennung reduziert Verzugseinfluss.
Welche Rolle hat Halbfinish?
Halbfinish stabilisiert Bezüge, korrigiert Schruppverzug und lässt gleichmäßiges Aufmaß für die Endbearbeitung.
Welche Teile brauchen sorgfältige Routenplanung?
Dünnwandteile, große Platten, tiefe Taschen, wärmebehandelter Stahl, Titan, Optikteile und Roboter-Montagebezüge.
Muss Oberflächenbehandlung in die Route?
Ja. Eloxieren, Beschichten, Passivieren und Brünieren können Bohrungen, Gewinde, Kontaktflächen und Optik beeinflussen.
Kann OEMach Prozessrouten vorschlagen?
Ja. OEMach bietet DFM-Prüfung, CNC-Routenplanung, Prüfplanung und Messwertaufzeichnung für Wiederholfertigung.
