La lógica central de una ruta de mecanizado de precisión es liberar primero el riesgo y después construir la precisión final. El desbaste elimina material y tensión interna, el semiacabado estabiliza referencias y el acabado completa agujeros, caras, ranuras y dimensiones de ajuste.
Si las tolerancias finales se alcanzan demasiado pronto, volteos, tratamiento térmico, ranurado, aligeramiento o tratamiento superficial posteriores pueden provocar recuperación dimensional. Lo que parece una ruta corta suele convertirse en retrabajo, discusión de inspección y repetición inestable.
OEMach planifica desbaste, liberación de tensión, semiacabado, acabado, tratamiento superficial e inspección CMM como una ruta repetible, especialmente para dimensiones clave de ±0,005 mm a ±0,02 mm.
Qué debe hacer cada etapa del proceso
| Etapa | Tarea principal | Control clave | Error común |
|---|---|---|---|
| Desbaste | Retirar material, abrir contorno y liberar tensión | Dejar sobrematerial uniforme y evitar corte pesado de un solo lado | Llegar directamente a la cota final |
| Semiacabado | Construir referencias y corregir deformación | Estabilizar caras y agujeros críticos antes de cortes finales | Cambiar referencias repetidamente |
| Acabado | Completar agujeros, caras y ajustes críticos | Controlar herramienta, temperatura y amarre | Priorizar bordes estéticos no críticos |
| Tratamiento superficial | Anodizado, niquelado, pavonado o pasivado | Considerar espesor, enmascarado y dimensiones posteriores | Pensar que la cota antes del tratamiento basta |
| Inspección final | CMM, rugosidad y registros de medición | Alinear referencia de inspección con montaje | Dar solo aprobado/rechazado sin valores útiles |
Por qué no se debe saltar el desbaste
El objetivo del desbaste no es una superficie bonita. Retira material sobrante y revela la tendencia de deformación. Placas de aluminio, carcasas delgadas, soportes de titanio y piezas inoxidables con cavidades profundas pueden liberar tensión después del desbaste.
Un buen desbaste deja sobrematerial uniforme para corrección posterior. Si un lado llega al acabado con demasiado material, fuerza de corte, calor y estado de amarre se vuelven menos previsibles.
En piezas de desarrollo, el desbaste también descubre temprano problemas de fabricación: herramientas que no entran, cavidades estrechas, esquinas imposibles, fondos de rosca débiles o paredes delgadas de riesgo. La retroalimentación temprana ahorra más tiempo que reparar al final.
El acabado debe seguir las referencias de montaje

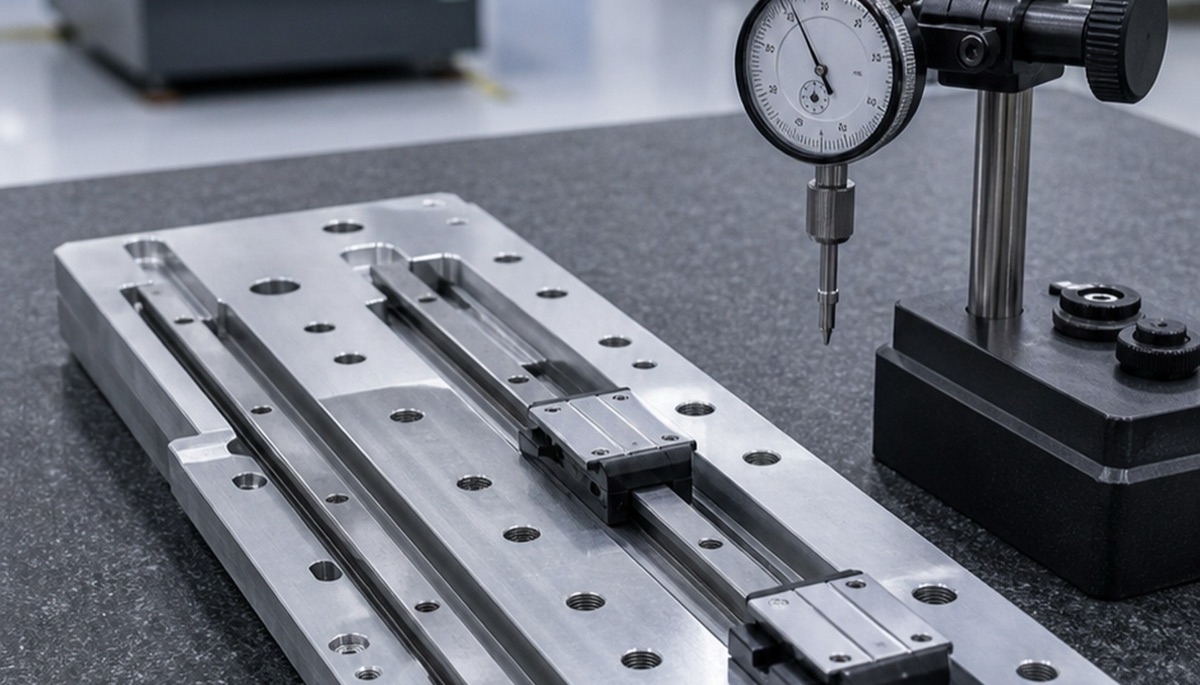

Después del semiacabado, las referencias finales de amarre e inspección deben quedar claras. Caras de localización, agujeros de pasador, alojamientos de rodamiento y caras ópticas no deberían procesarse repetidamente bajo referencias no relacionadas.
La etapa de acabado debe priorizar dimensiones funcionales, no bordes estéticos. Un soporte de sensor necesita primero planitud y posición de agujeros. Un soporte óptico necesita primero la cara de contacto. Una articulación robótica necesita primero el alojamiento de rodamiento y el salto axial.
Si la pieza tendrá tratamiento térmico, anodizado o recubrimiento, la precisión final debe juzgarse en ese estado posterior. Piezas de acero exigentes pueden requerir rectificado o reinspección tras temple. En aluminio, hay que considerar el efecto del espesor en agujeros y roscas.
Ejemplo de ingeniería: la ruta pesa más que la ficha de máquina
En un lote pequeño de placas de montaje de aluminio, el cliente pedía varios agujeros y caras de referencia estables dentro de ±0,01 mm. La primera conversación se centró en la precisión del equipo, pero la revisión del plano mostró que un ranurado grande podía crear ligera deformación.
OEMach ajustó la ruta a desbaste por dos caras, liberación natural, semiacabado de referencias, mecanizado final de agujeros clave y pasadores, inspección antes de anodizado y muestreo posterior. Los informes CMM se emitieron según referencia de montaje.
La ruta mejorada redujo riesgo de retrabajo y facilitó controlar la repetición. La planificación de proceso no es papeleo; decide en qué paso se crea realmente la precisión.
Cinco preguntas antes de cotizar
- Qué cara, agujero o eje es la referencia final de montaje, y la referencia de inspección coincide?
- El material tiende a deformarse y necesita separar desbaste/acabado, envejecimiento o inspección tras tratamiento térmico?
- Las dimensiones críticas son ±0,005 mm, ±0,01 mm o tolerancia normal? Evite apretar todo el plano sin necesidad.
- El tratamiento superficial afectará agujeros, roscas, caras de contacto o caras estéticas?
- En pedidos repetidos, se puede reutilizar la ruta de primera pieza y los registros medidos?
Errores comunes
El primer error es creer que la precisión de la máquina elimina la necesidad de separar desbaste y acabado. El segundo es intentar resolver todas las cotas en la última pasada sin considerar material y deformación de amarre.
El tercero es usar referencias de inspección distintas de las de montaje. Un informe puede aprobar, pero la pieza montar mal.
Resumen
La ruta de mecanizado de piezas de precisión debe liberar material y tensión con desbaste, estabilizar referencias con semiacabado y luego acabar agujeros, caras y dimensiones de ajuste críticas. Si la secuencia se invierte, incluso un buen equipo puede verse arrastrado por deformaciones previas.
FAQ
Por qué separar desbaste y acabado en mecanizado de precisión?
El desbaste retira material y libera tensión; el acabado crea las dimensiones críticas finales. Separarlos reduce el efecto de deformación.
Para qué sirve el semiacabado?
Estabiliza referencias, corrige deformación del desbaste y deja sobrematerial uniforme para el mecanizado final.
Qué piezas necesitan plan de ruta cuidadoso?
Pared delgada, placas grandes, cavidades profundas, acero tratado, titanio, óptica y referencias de montaje robótico requieren planificación.
El tratamiento superficial debe entrar en la ruta?
Sí. Anodizado, recubrimientos, pasivado o pavonado pueden afectar agujeros, roscas, contacto y apariencia; puede requerirse enmascarado o reinspección.
OEMach puede proponer una ruta de proceso?
Sí. OEMach puede ofrecer revisión DFM, planificación de ruta CNC, plan de inspección y registros medidos para repetición.
