Lasttragende Fußteile für humanoide Roboter: Materialwahl bei Stoßlasten

Lasttragende Fußteile humanoider Roboter sollten nach Stoßlast, Ermüdung, Leichtbau, Montagebezügen und Materialzähigkeit ausgewählt werden.

Lasttragende Fußteile für humanoide Roboter: Materialwahl bei Stoßlasten

Bei lasttragenden Fußteilen humanoider Roboter kommt Stoßlast vor Gewichtsreduzierung. Fußplatten, Knöchelverbindungsblöcke, Dämpferhalter und Sensorbezugsflächen erleben wiederholt Landestoß, seitliches Moment und wechselnde Lasten während der Gangregelung.

Wer Wandstärke und Rippen für Leichtbau zu stark reduziert, kann eine statisch passende Baugruppe erhalten, die im dynamischen Test durch beschädigte Gewinde, eingedrückte Bezugsflächen, Sensor-Nullpunktdrift oder lokale Ermüdungsrisse auffällt.

OEMach bewertet Festigkeit, Zähigkeit, Wärmebehandlungszustand, Spannverzug und KMG-Prüfung zusammen. Bei kritischen Bezügen von ±0,005 mm bis ±0,02 mm zählt nicht nur, ob das Maß herstellbar ist, sondern ob es nach Stoß und Wiederhollast stabil bleibt.

Materialwahl unter Stoßlast

Material Typische Position Vorteil Achtungspunkt
7075 Aluminium Fußhalter und leichte Verbindungsblöcke Hohe Festigkeit, geringes Gewicht und effiziente CNC-Bearbeitung Kerbspannung, Eloxaleffekt und Spannverzug kontrollieren
TC4 Titan Hochfeste Dünnwand-Verbindungen und lokale Stoßlastteile Hohe spezifische Festigkeit und gutes Ermüdungspotenzial Langsame Bearbeitung, Werkzeugverschleiß und höhere Angebotsunsicherheit
17-4PH / Edelstahl Bolzensitze, Verschleißzonen und Gewindelastbereiche Gute Festigkeit und Verschleißbeständigkeit Höheres Gewicht; lokale Nutzung ist meist sinnvoller
PEEK / Nylon Dämpferpads, Isolierpads und leichte Buchsen Dämpfung, Isolation und geringes Gewicht Last- und Temperaturgrenzen klar definieren
Hybridaufbau Metallstruktur mit Dämpfungselementen Balanciert Steifigkeit, Festigkeit und Dämpfung Montagebezug, Vorspannung und Schnittstellentoleranz früh festlegen

Warum Stoßlast die Bearbeitungsentscheidung verändert

Ein Teil, das statische Last trägt, bleibt unter wiederholtem Landestoß nicht automatisch stabil. Fußkomponenten sehen kurze Lastspitzen beim Aufsetzen, deshalb müssen Materialfestigkeit, Ermüdungsverhalten, Radien, Fasen und Rippen zusammen betrachtet werden.

Die Fertigungsprüfung sollte besonders auf scharfe Innenkanten, dünne Wände, Gewindewurzeln und Sensor-Montageflächen achten. Scharfe Kanten konzentrieren Spannung. Dünne Wände verstärken Spannverzug. Instabile Gewinde können sich im Test lösen oder beschädigt werden.

Bei Sensorhalterungen sind Ebenheit und Bohrungsposition ebenso wichtig wie reine Festigkeit. Verformt sich der Bezug, kann der Sensorwert driften, obwohl das Teil optisch akzeptabel wirkt.

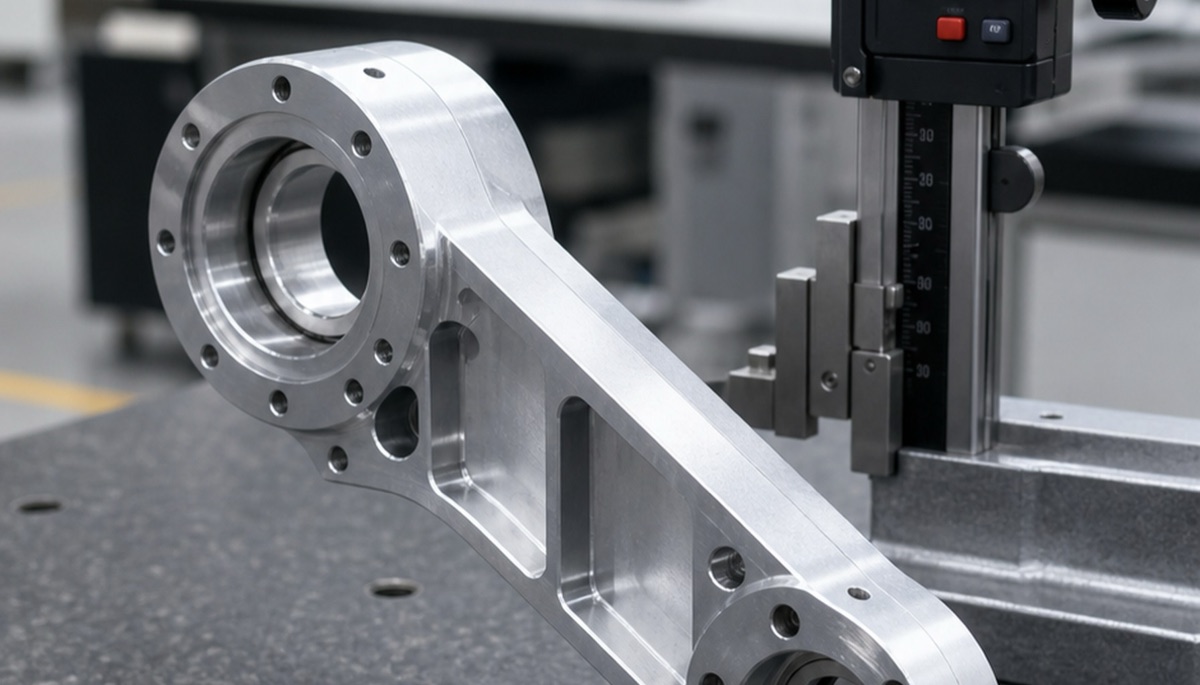

Prüfung eines CNC-gefertigten Lastteils für den Fuß eines humanoiden Roboters
Fuß- und Knöchelteile sollten nach Stoßlastpfaden bewertet werden, nicht nur nach statischen Maßen.

Bearbeitungsplan: Material, Spannung und Prüfung gemeinsam definieren

Aluminium-Fußteile werden oft mit 5-Achs- oder 4-Achs-Mehrseitenbearbeitung geplant, um wiederholtes Umspannen zu reduzieren. Kritische Bezüge sollten spät geschlichtet werden, nachdem das Schruppen den größten Teil der Eigenspannung freigesetzt hat.

Bei 7075 Aluminium sollten tiefe Taschen nicht mit schweren Schnitten bearbeitet werden, wenn dadurch Spannung ungleichmäßig frei wird. Enthält das Teil große Taschen, schlanke Rippen oder lagerbezogene Bezüge, müssen Schruppen und Schlichten getrennt werden.

TC4 Titan lohnt sich für hochfeste Dünnwandteile oder lokale Lastbereiche, doch die Schnittgeschwindigkeit ist niedrig und Wärme konzentriert sich. Werkzeug, Kühlung und Prüfumfang sollten bestätigt sein, bevor die Anfrage wie ein normales Aluminiumteil behandelt wird.

Edelstahl ist oft lokal für Verschleiß, Gewinde oder Bolzensitze sinnvoller als das ganze Teil schwer zu machen. Bei Mischstrukturen gehören Schnittstellentoleranz und Vorspannung in die Zeichnungsprüfung.

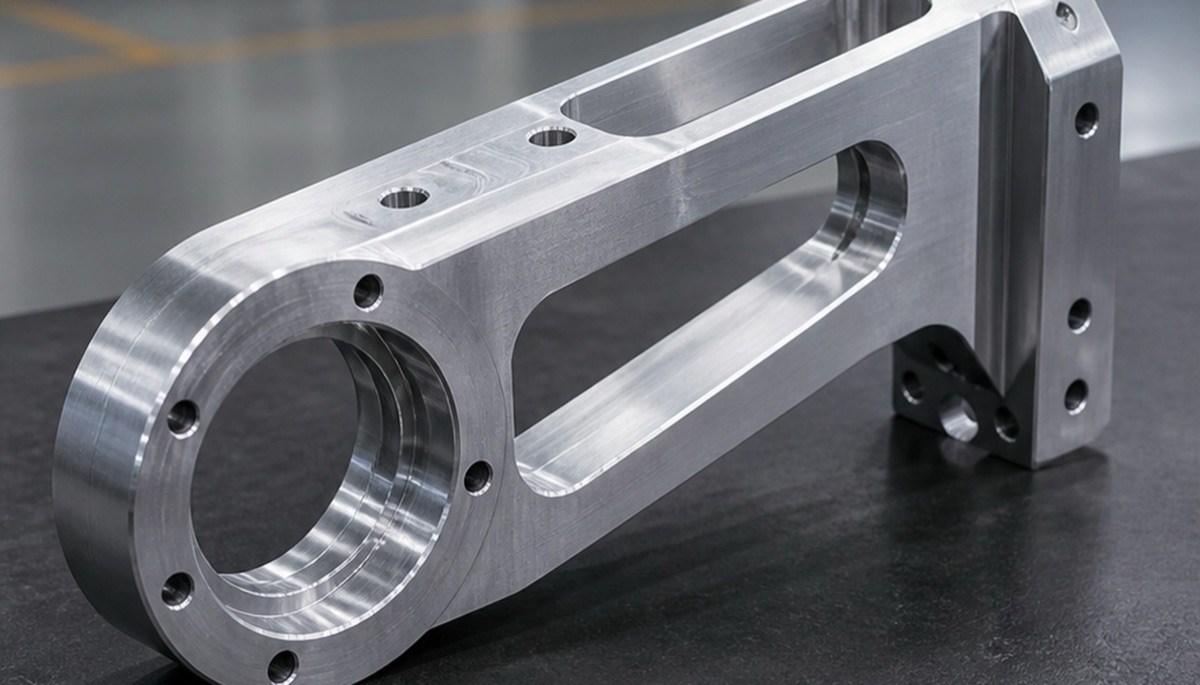

CNC-gefertigtes Strukturteil für Roboterfuß und Knöchel mit Lager- und Montagefunktionen
Die Materialwahl muss Stoßfestigkeit, Gewicht, Gewindebereiche und Sensorbezüge ausbalancieren.

Engineering-Beispiel: Vom Lastpfad starten

In einem Projekt für eine Fußverbindung eines humanoiden Roboters konzentrierte sich der Kunde zunächst auf Außenmaße und Leichtbautaschen und wollte einen schnellen Prototyp aus 7075 Aluminium. Bei der Zeichnungsprüfung erkannte OEMach, dass Sensorfläche, Knöchelbohrung und Fußstützrippen im selben Stoßlastpfad lagen.

Die Route wurde auf Schruppen zur Spannungsfreigabe, spätes Schlichten kritischer Bezugsflächen und KMG-Daten für Bohrungen, Ebenheit und Stirnflächenrechtwinkligkeit umgestellt. Scharfe Innenradien wurden überarbeitet, und eine Stahlbuchse für lokale Gewindelast wurde bewertet.

Das Ergebnis war ein stabilerer Prototypenprozess für spätere Kleinserien. Die Lehre: Bei Fuß-Lastteilen sollten Material und Prozess vom Stoßlastpfad rückwärts gewählt werden.

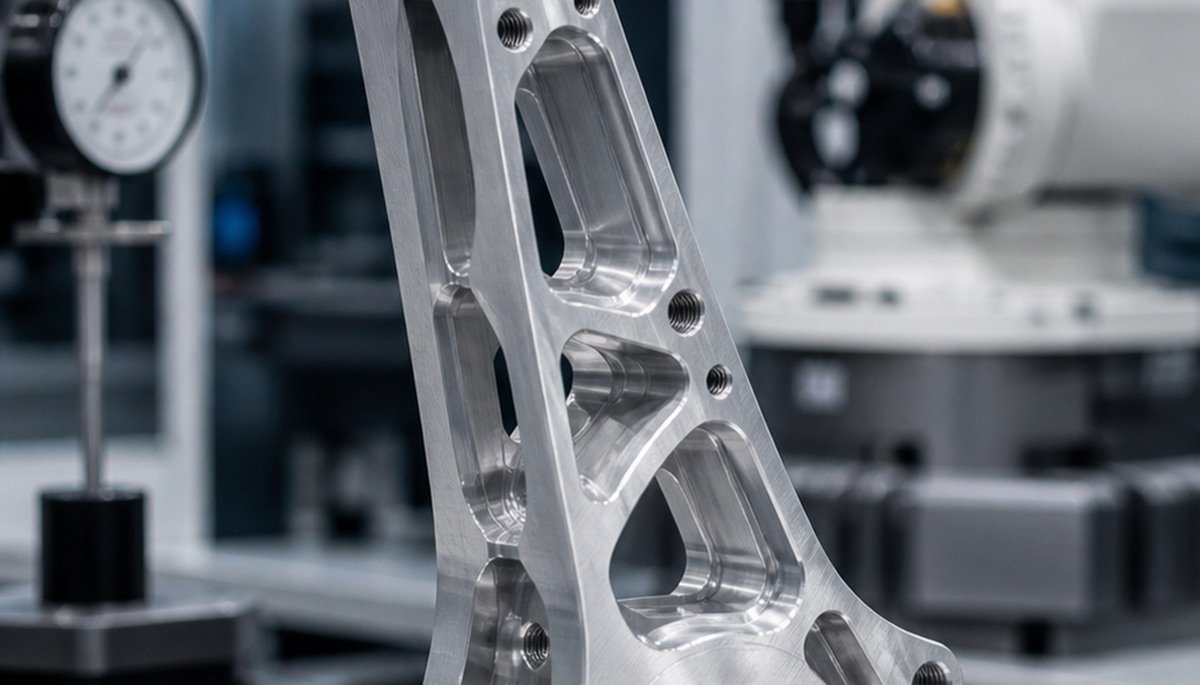

Leichte bearbeitete Roboterstruktur mit Taschen und Rippen für belastete Anwendung
Aggressive Gewichtsreduzierung braucht Radius-, Rippen- und Bezugsplanung gegen lokale Ermüdungsrisiken.

Fünf Fragen vor der Anfrage

  • Trägt das Teil statische Last, Stoßlast oder wiederholte Wechsellast?
  • Welche Lastflächen, Sensorbezüge und Knöchelbohrungen benötigen Messberichte?
  • Ist das Zielmaterial 7075 Aluminium, TC4 Titan, Edelstahl oder eine Hybridlösung mit PEEK/Nylon?
  • Müssen Bohrungen, Gewinde und Passflächen nach Oberflächenbehandlung erneut geprüft werden?
  • Werden Testergebnisse zu Verzug, Verschleiß und Montage in die nächste Zeichnungsrevision zurückgeführt?

Häufige Fehler

Der erste Fehler ist, nur nach Zugfestigkeit zu wählen und Stoßzähigkeit sowie Ermüdungslebensdauer zu ignorieren. Der zweite ist, Rippen und Radien für Gewichtsreduktion zu aggressiv zu gestalten und lokale Spannungsspitzen zu erzeugen.

Der dritte Fehler ist, an Sensorhalterungen nur Lochabstände zu prüfen und Ebenheit sowie Bezugsstabilität nach Last zu vergessen. Für Entwicklungsteams ist ein Lieferant, der Material, DFM, 5-Achs-Bearbeitung und Prüfrückmeldung besprechen kann, oft wertvoller als reine Zeichnungsangebote.

Zusammenfassung

Die Bearbeitung lasttragender Fußteile für humanoide Roboter betrifft nicht nur Festigkeit. Stoßzähigkeit, Ermüdungslebensdauer, Leichtbau und Montagebezüge müssen gemeinsam kontrolliert werden. 7075 Aluminium, TC4 Titan, Edelstahl und PEEK- oder Dämpfungsteile sollten nach Funktion gewählt werden.

FAQ

Welche Materialien werden für lasttragende Roboterfußteile verwendet?

Üblich sind 7075 Aluminium, TC4 Titan, Edelstahl, PEEK und Nylon. Die Wahl hängt von Last, Gewicht und Schnittstelle ab.

Warum ist Stoßlast bei Fußteilen wichtig?

Beim Aufsetzen entstehen kurze Lastspitzen, die Risiken an scharfen Kanten, Gewinden, dünnen Wänden und Sensorbezügen sichtbar machen.

Ist 7075 Aluminium für Roboterfußteile geeignet?

Ja, für viele Leichtbauhalter und Verbindungsblöcke, wenn Kerbspannung, Eloxaleffekt und Spannverzug kontrolliert werden.

Wann lohnt sich TC4 Titan?

Wenn höhere spezifische Festigkeit, besseres Ermüdungsverhalten oder dünnere Strukturen gebraucht werden, steigen jedoch Zeit und Kosten.

Kann OEMach Kleinserien von Roboterfußteilen unterstützen?

Ja. OEMach unterstützt Materialprüfung, CNC-Bearbeitung, 5-Achs-Bearbeitung, KMG-Prüfung und Kleinserien von Sonderteilen.
