En las piezas de carga del pie de un robot humanoide, el impacto va antes que el aligeramiento. Placas de pie, bloques de conexión de tobillo, soportes de amortiguación y referencias de sensores de fuerza soportan impactos de aterrizaje, par lateral y cargas alternas durante el ajuste de marcha.
Si el espesor de pared y los nervios se reducen demasiado para bajar peso, el prototipo puede montar bien en estático, pero fallar en prueba dinámica por roscas dañadas, marcas en caras de referencia, deriva de cero del sensor o grietas de fatiga local.
OEMach evalúa resistencia, tenacidad, estado térmico, deformación de amarre e inspección CMM en conjunto. Para referencias clave de ±0,005 mm a ±0,02 mm, la pregunta no es solo si la cota puede mecanizarse, sino si se mantiene estable después del impacto y carga repetida.

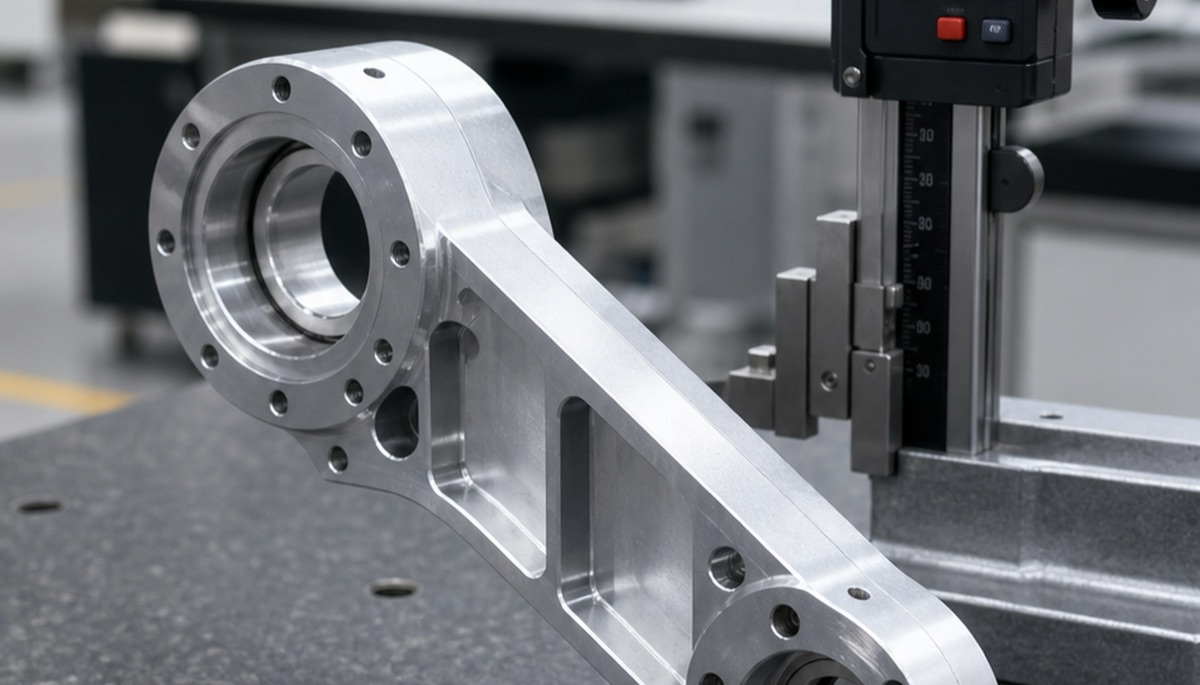

Selección de materiales bajo carga de impacto
| Material | Ubicación típica | Ventaja | Punto de atención |
|---|---|---|---|
| Aluminio 7075 | Soportes de pie y bloques ligeros de conexión | Alta resistencia, bajo peso y mecanizado CNC eficiente | Controlar tensión en esquinas, efecto del anodizado y deformación por amarre |
| Titanio TC4 | Enlaces de pared delgada y zonas de impacto local | Alta resistencia específica y buen potencial de fatiga | Mecanizado lento, desgaste de herramienta y mayor riesgo de coste |
| 17-4PH / acero inoxidable | Asientos de pasador, zonas de desgaste y roscas de carga | Buena resistencia y desgaste | Peso alto; suele ser mejor usarlo de forma local |
| PEEK / nylon | Almohadillas de amortiguación, aislantes y casquillos ligeros | Amortiguación, aislamiento y bajo peso | Definir límites de carga y temperatura |
| Diseño híbrido | Estructura metálica con elementos de amortiguación | Equilibra rigidez, resistencia y amortiguación | Definir pronto referencia, precarga y tolerancia de interfaz |
Por qué la carga de impacto cambia la decisión de mecanizado
Una pieza que resiste carga estática puede no ser estable bajo impactos repetidos de aterrizaje. Los componentes del pie pueden recibir picos de carga muy cortos, por lo que la resistencia del material debe evaluarse junto con fatiga, radios, chaflanes y diseño de nervios.
La revisión de mecanizado debe prestar especial atención a esquinas internas, paredes delgadas, raíces de rosca y caras de montaje de sensores. Las esquinas concentran tensión, las paredes delgadas amplifican deformación de amarre y las roscas inestables pueden aflojarse o dañarse en prueba.
En piezas de montaje de sensores de fuerza, la planitud y la posición de agujeros importan tanto como la resistencia. Si la referencia se deforma, la lectura del sensor puede derivar aunque la pieza se vea correcta.
Plan de mecanizado: material, amarre e inspección juntos
Los componentes de pie en aluminio suelen planificarse con mecanizado multicaras de 5 ejes o 4 ejes para reducir volteos. Las referencias críticas deberían terminarse tarde, después de que el desbaste libere la mayor parte de la tensión interna.

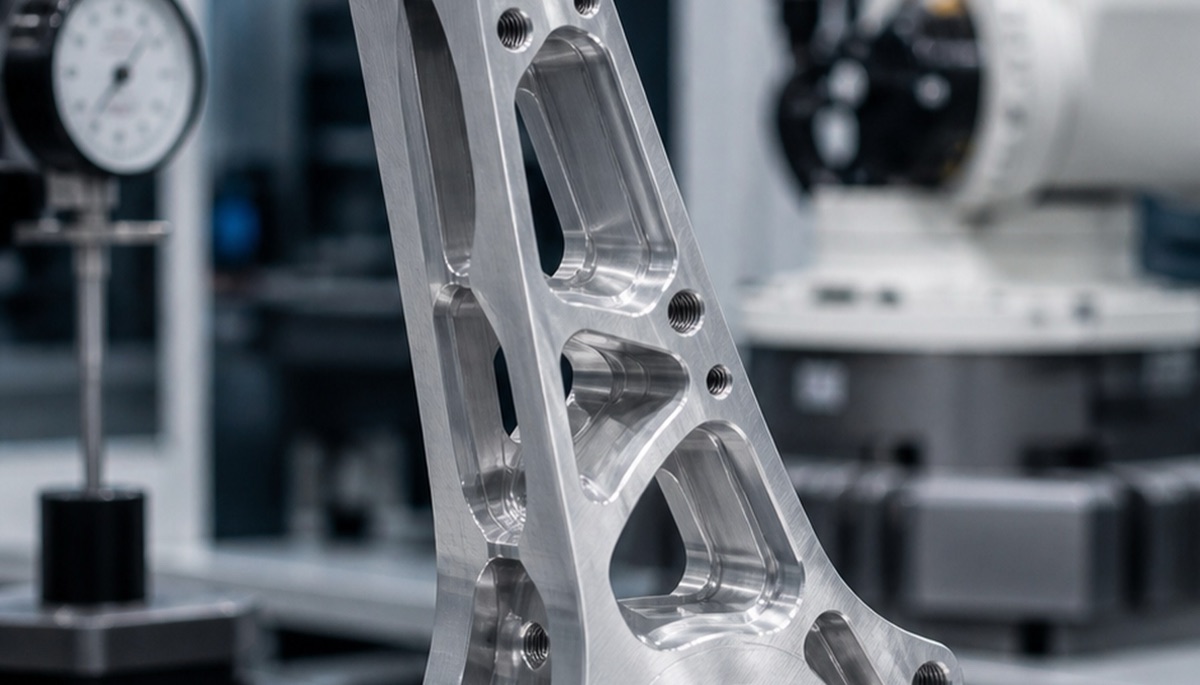

En aluminio 7075, conviene evitar cortes pesados en cavidades profundas que liberen tensión de manera desigual. Si la pieza tiene bolsillos grandes, nervios esbeltos o referencias de rodamiento, desbaste y acabado deben separarse.
El titanio TC4 merece evaluación en piezas delgadas de alta resistencia o zonas locales de carga, pero su velocidad de corte es baja y el calor se concentra. Herramientas, refrigeración e inspección deben confirmarse antes de tratar la RFQ como un trabajo normal de aluminio.
El acero inoxidable suele funcionar mejor de forma local en desgaste, roscas o asientos de pasador, en lugar de hacer pesada toda la pieza. En estructuras mixtas, tolerancia de interfaz y precarga deben entrar en la revisión del plano.
Ejemplo de ingeniería: empezar por la ruta de carga

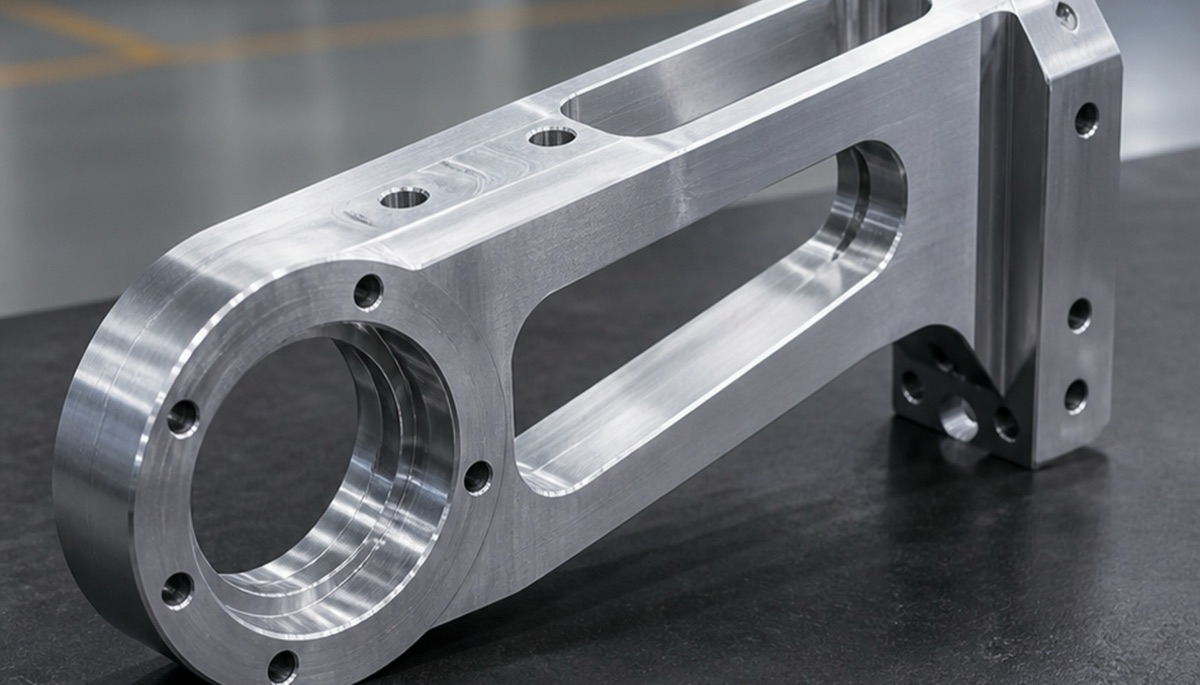

En un proyecto de conexión de pie para robot humanoide, el cliente se centraba al inicio en dimensiones exteriores y cavidades de aligeramiento, y quería un prototipo rápido en aluminio 7075. Durante la revisión del plano, OEMach detectó que la cara del sensor, el agujero de conexión del tobillo y los nervios de apoyo estaban en la misma ruta de impacto.
El proceso se ajustó con desbaste para liberar tensión, acabado tardío de referencias clave y reporte CMM de agujeros, planitud y perpendicularidad de caras. También se revisaron radios internos y se discutió una opción de inserto de acero para roscas de carga local.
El resultado fue una ruta de prototipo más estable para la futura producción en lote pequeño. La lección es directa: en piezas de carga del pie, material y proceso deben elegirse hacia atrás desde la ruta de impacto.
Cinco preguntas antes de enviar una RFQ
- La pieza soporta carga estática, impacto o carga alterna repetida?
- Qué caras de carga, referencias de sensor y agujeros de tobillo requieren informe medido?
- El material objetivo es aluminio 7075, titanio TC4, acero inoxidable o una solución híbrida con PEEK/nylon?
- Después del tratamiento superficial, agujeros, roscas y caras de localización necesitan reinspección?
- La retroalimentación de prueba sobre deformación, desgaste y montaje se incorporará a la siguiente revisión del plano?
Errores comunes
El primer error es elegir solo por resistencia a tracción e ignorar tenacidad al impacto y vida a fatiga. El segundo es hacer nervios y radios demasiado agresivos para reducir peso, creando concentración de tensión.
El tercero es comprobar solo distancia entre agujeros en piezas de sensores y olvidar planitud y estabilidad de referencia después de cargar. Para equipos de desarrollo, un proveedor capaz de discutir material, DFM, 5 ejes e inspección suele ser más útil que uno que solo cotiza el plano.
Resumen
El mecanizado de piezas de carga del pie de robots humanoides no trata solo de resistencia. Tenacidad al impacto, vida a fatiga, estructura ligera y referencias de montaje deben controlarse juntas. Aluminio 7075, titanio TC4, acero inoxidable y piezas PEEK o amortiguadoras deben seleccionarse por función.
FAQ
Qué materiales se usan en piezas de carga del pie de robots humanoides?
Son comunes aluminio 7075, titanio TC4, acero inoxidable, PEEK y nylon. La elección depende de carga, peso e interfaz.
Por qué revisar carga de impacto en piezas de pie?
El aterrizaje genera picos de carga cortos que exponen riesgos en esquinas, roscas, paredes delgadas y referencias de sensores.
El aluminio 7075 es adecuado para piezas de pie?
Sí, en muchos soportes ligeros y bloques de conexión, pero deben controlarse tensión de esquinas, anodizado y deformación de amarre.
Cuándo vale la pena usar titanio TC4?
Cuando se necesita mayor resistencia específica, mejor fatiga o estructuras más delgadas, aunque tiempo y coste de mecanizado suben.
OEMach puede apoyar lotes pequeños de componentes de pie?
Sí. OEMach ofrece revisión de material, CNC, 5 ejes, inspección CMM y producción de piezas no estándar en lote pequeño.
