Laser-Präzisionsstrukturteile sollten zuerst nach Wärme und danach nach Form bewertet werden. Bohrungsposition, Außenkontur und Oberfläche sind wichtig, doch optische Stabilität wird oft durch Wärmestabilität, Wärmeweg, Materialausdehnung, Montagebezug und Maßänderung nach Oberfläche entschieden.
Im Betrieb erzeugen Laser Wärme. Wenn Kühlbasis, optische Halterung, Kupfer-Wärmeblock, Gehäuse oder Verbindungswinkel falschen Werkstoff oder falschen Bearbeitungsbezug nutzen, kann Temperaturanstieg zu optischer Achsdrift, Fokusänderung, Verzug der Kontaktfläche oder Schraubvorspannungsänderung führen.
OEMach bestätigt zuerst Wärmequelle, Wärmeflussrichtung, optische Bezugsflächen, Materialkombination und Prüfkriterien, bevor eine Route in Aluminium, Kupfer, Edelstahl oder kombinierter Struktur gewählt wird.

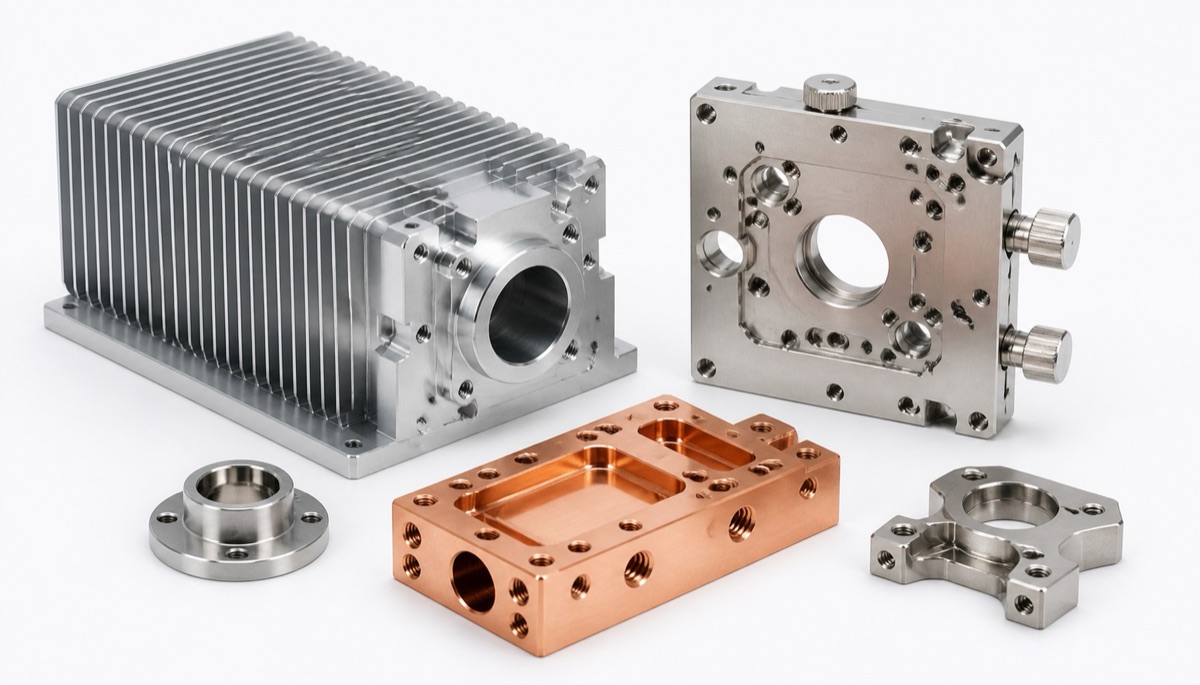

Werkstoffauswahl und Wärmestabilität
| Werkstoff | Typische Stelle | Vorteil | Bearbeitungs- und Designhinweis |
|---|---|---|---|
| 6061 oder 7075 Aluminium | Kühlbasen, Gehäuse und Montageplatten | Geringes Gewicht, gute Bearbeitbarkeit und nutzbare Wärmeleitung | Eloxalschicht und Wärmeausdehnung bewerten |
| Kupferlegierung | Wärmesenken, lokale Wärmeblöcke und Diodensitze | Sehr gute Wärmeleitfähigkeit | Klebrige Bearbeitung, höheres Gewicht und Oxidationsrisiko |
| Edelstahl | Steife Halter, Verbinder und korrosionsbeständige Strukturen | Gute Steifigkeit und Korrosionsbeständigkeit | Geringe Wärmeleitung, meist nicht Hauptwärmesenke |
| Titanlegierung | Leichte hochfeste oder isolierende Strukturen | Hohes Festigkeit-Gewicht-Verhältnis | Hohe Kosten, langsame Bearbeitung und vorsichtige Wärmeauslegung |
| Kombinierte Struktur | Aluminium-Basis mit Kupfer-Wärmesenke oder Stahl-Positionierteilen | Verbindet Wärmefluss, Steifigkeit und Kosten | Unterschiedliche Ausdehnung und Montagebezug früh prüfen |
Warum Wärmestabilität den optischen Weg beeinflusst
Optische Elemente im Laser, etwa Dioden, Kristalle, Linsen und Spiegel, reagieren empfindlich auf Montagehaltung. Wenn das Strukturteil sich verzieht, Lochabstände ändern oder lokale Ausdehnung vom optischen Bezug abweicht, kann sich der optische Weg gering verschieben.

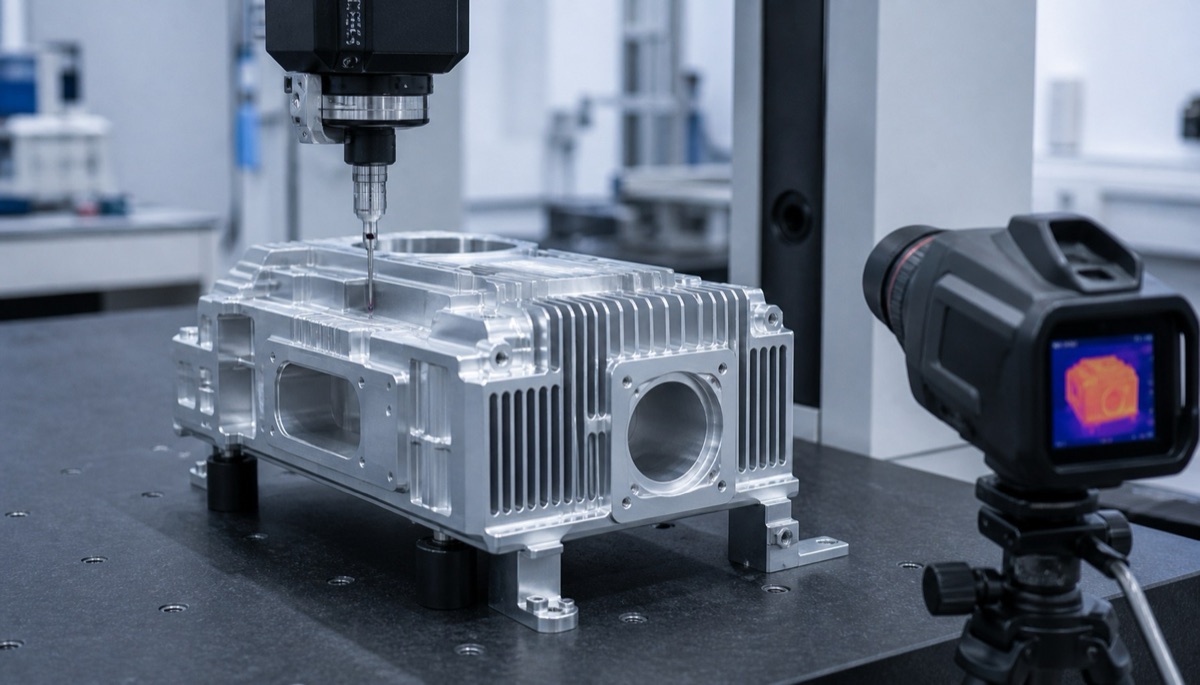

Diese Verschiebung erscheint nicht unbedingt in der Raumtemperaturprüfung. Ein CMM-Bericht bestätigt Kaltmaße, doch eine ungeeignete Wärmestruktur kann im Betrieb Leistungsschwankung, Fokusdrift oder wiederholte Justage verursachen.
Laser-Strukturteile sollten als System betrachtet werden: Wärmequelle, Wärmeweg, optischer Bezug, Materialkombination, Kontaktflächenrauheit, Schraubenbohrungen und Oberfläche beeinflussen das Endverhalten.
Bezugs- und Kontaktflächen haben Prozesspriorität
Typische kritische Bereiche sind Kontaktflächen der Laserbasis, optische Montagebohrungen, Linsensitzstufen, Kühlrippenwurzeln, Kupferblock-Einlegeflächen und Dichtflächen. Diese Merkmale sollten nicht wie normale Gehäusedetails behandelt werden.
Ist die Kontaktfläche nicht eben, wird die Wärmeübertragung ungleichmäßig. Folgen optische Montagebohrungen nicht dem Basisbezug, muss bei der Justage wiederholt kompensiert werden. Ändern Eloxal oder Beschichtung die Passbohrungen, kann Montagespannung die optische Haltung verändern.

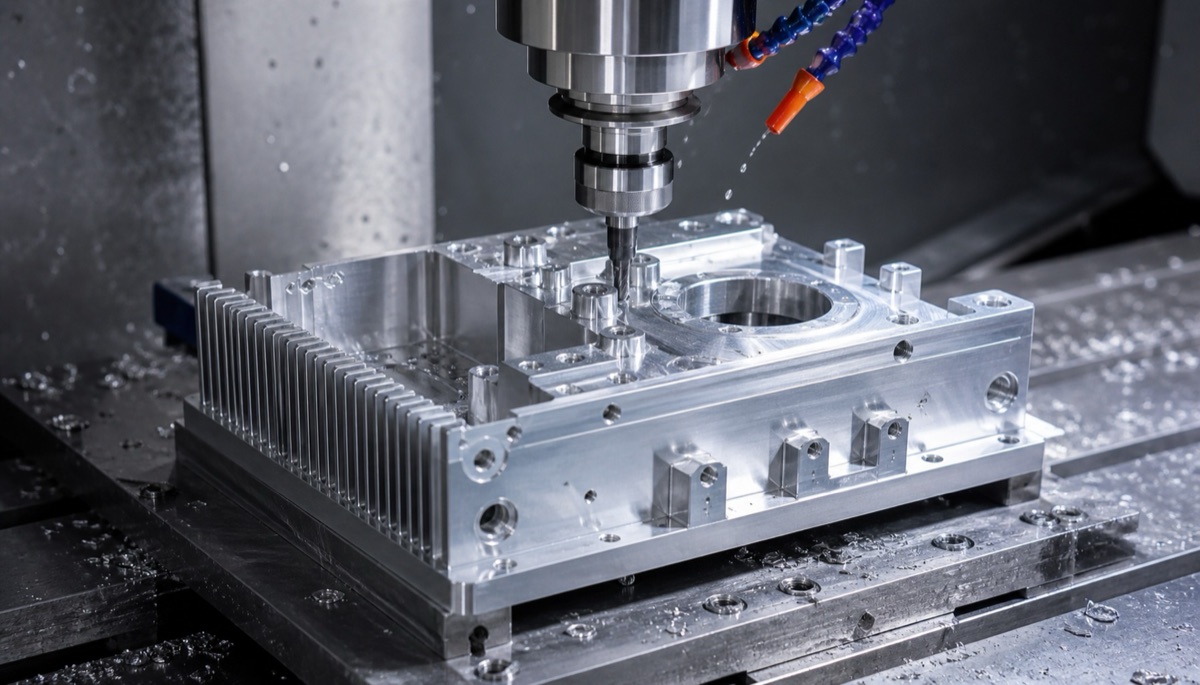

OEMach empfiehlt meist spätes Schlichten wichtiger Kontaktflächen, 5-Achs-Bearbeitung bei weniger Bezugswechseln, klare Maskierung vor Oberfläche und Nachprüfung kritischer Bohrungen, Kontaktflächen und Montagebezüge.
Beispiel: Aluminium-Basis mit Kupfer-Wärmesenke
In einer Prüfung einer Laser-Kühlbasis kombinierte die Struktur ein Aluminiumgehäuse, einen Kupfer-Wärmeblock und ein Edelstahl-Positionierteil. Der erste Fokus lag auf Außenmaßen und Bohrungspositionen, doch die Zeichnungsprüfung zeigte, dass der Bezug zwischen Kupferkontaktfläche und optischer Montagefläche wichtiger war.
OEMach trennte Schruppen und Schlichten der Aluminium-Basis, schlichte die Kupfer-Einlegefläche spät, bearbeitete kritische Montagebohrungen unter einheitlichem Bezug und prüfte Kontaktflächen sowie Bohrungen nach Oberfläche erneut. Der Prüfbericht erfasste Ebenheit nahe der Wärmequelle und Position des Bohrbilds separat.
Dieser Ansatz verbindet Wärmedesign, Materialkombination, Bearbeitung und Prüfung zu einem Regelkreis und reduziert das Risiko thermischer Justageprobleme im Prototyp.
Was vor der Bestellung vorbereitet werden sollte
- Wärmequelle, Wärmeflussrichtung, thermische Kontaktflächen und optische Montagebezüge markieren.
- Materialkombinationen klären, etwa Aluminium, Kupfer, Edelstahl oder zusammengesetzte Baugruppen.
- Oberflächenbehandlung definieren, besonders Eloxal, Nickel, Schwarzfinish und Maskierbereiche.
- Ebenheit, Rauheit und Nachprüfung nach Oberfläche für wichtige Kontaktflächen vorgeben.
- Thermische Testergebnisse oder Justagefeedback bereitstellen, wenn verfügbar.
Häufige Fehler
Der erste Fehler ist, Laser-Strukturteile wie normale Gehäuse anzubieten, ohne Wärmequelle und optischen Bezug zu prüfen. Der zweite ist Werkstoffwahl nur nach Wärmeleitfähigkeit, ohne Ausdehnung und Montagespannung zu berücksichtigen.
Der dritte Fehler ist, bei Maßen vor der Oberfläche aufzuhören. Bei Laser-Präzisionsteilen zählt der Endzustand nach Eloxal, Beschichtung, Maskierung oder Reinigung.
Zusammenfassung
Bei Laser-Präzisionsstrukturteilen sollten Wärmestabilität und Werkstoffauswahl vor Maßtoleranz betrachtet werden. Wärmeweg, Leitfähigkeit, Ausdehnung, optischer Bezug und Oberfläche entscheiden gemeinsam, ob die Struktur den optischen Weg stabil halten kann.
FAQ
Warum ist Wärmestabilität bei Laser-Strukturteilen wichtig?
Temperaturanstieg kann Kontaktflächen, Lochabstände und optische Montagehaltung verändern und Achsdrift oder Fokusänderung auslösen.
Welche Werkstoffe sind für Laser-Kühlbasen üblich?
Aluminiumlegierungen und Kupferlegierungen. Aluminium ist leicht und effizient zu bearbeiten; Kupfer leitet Wärme lokal sehr gut.
Ist Edelstahl als Laser-Wärmesenke geeignet?
Meist nicht als Hauptwärmesenke, da die Wärmeleitung geringer ist. Für steife Halter, Verbinder oder korrosionsbeständige Strukturen ist Edelstahl nützlich.
Kann Oberfläche die Laserteilmontage beeinflussen?
Ja. Eloxal, Nickel oder Schwarzfinish können Bohrungsmaß, Kontaktflächen und Endpassung ändern; Maskierung und Nachprüfung sollten definiert sein.
Kann OEMach Laser-Präzisionsstrukturteile bearbeiten?
Ja. OEMach unterstützt Kleinserien von Kühlbasen, optischen Haltern, Kupfer-Wärmeblöcken und Präzisionsgehäusen.
