Las piezas estructurales de precisión para láser deben revisarse primero por calor y después por forma. Posición de agujeros, perfil exterior y acabado importan, pero la estabilidad óptica suele depender de estabilidad térmica, ruta de conducción, expansión de materiales, referencia de montaje y cambio dimensional tras el acabado.

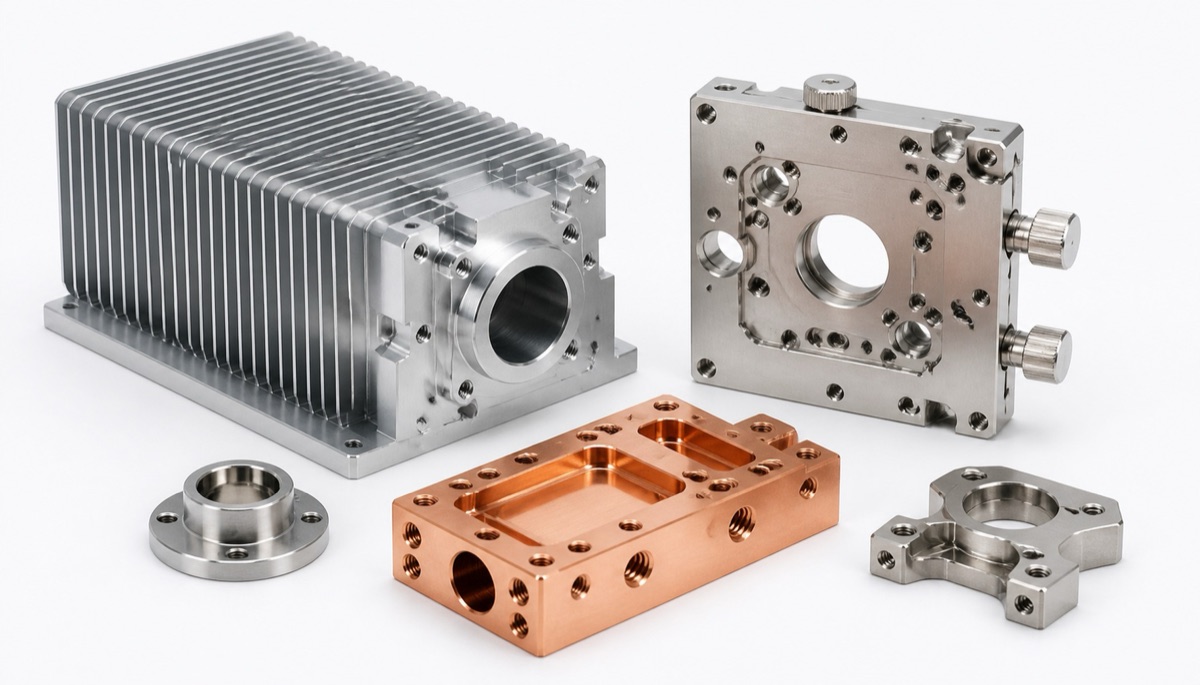

Durante el funcionamiento, un láser genera calor. Si una base disipadora, montura óptica, bloque térmico de cobre, carcasa de cavidad o soporte usa material o referencia de mecanizado incorrectos, la temperatura puede causar deriva del eje óptico, cambio de foco, deformación de cara de contacto o variación de precarga de tornillos.
OEMach confirma primero posición de fuente térmica, dirección de disipación, caras de referencia óptica, combinación de materiales y criterios de inspección antes de elegir una ruta en aluminio, cobre, acero inoxidable o estructura combinada.
Selección de materiales y estabilidad térmica
| Material | Ubicación típica | Ventaja | Nota de mecanizado y diseño |
|---|---|---|---|
| Aluminio 6061 o 7075 | Bases disipadoras, carcasas y placas de montaje | Bajo peso, buen mecanizado y conductividad útil | Evaluar espesor de anodizado y expansión térmica |
| Aleación de cobre | Disipadores, bloques térmicos locales y asientos de diodo | Excelente conductividad térmica | Corte pegajoso, más peso y riesgo de oxidación |
| Acero inoxidable | Soportes rígidos, conectores y estructuras resistentes a corrosión | Buena rigidez y resistencia a corrosión | Baja conductividad; normalmente no es disipador principal |
| Aleación de titanio | Estructuras ligeras de alta resistencia o aislamiento | Alta relación resistencia-peso | Coste alto, mecanizado lento y diseño térmico cuidadoso |
| Estructura combinada | Base de aluminio con disipador de cobre o piezas de localización de acero | Equilibra calor, rigidez y coste | Diferencia de expansión y referencia de montaje deben verificarse temprano |
Por qué la estabilidad térmica afecta la ruta óptica
Los elementos ópticos de un láser, como diodos, cristales, lentes y espejos, son sensibles a la postura de montaje. Si la estructura se deforma, cambia el paso de agujeros o la expansión local no coincide con la referencia óptica, la ruta puede desplazarse ligeramente.

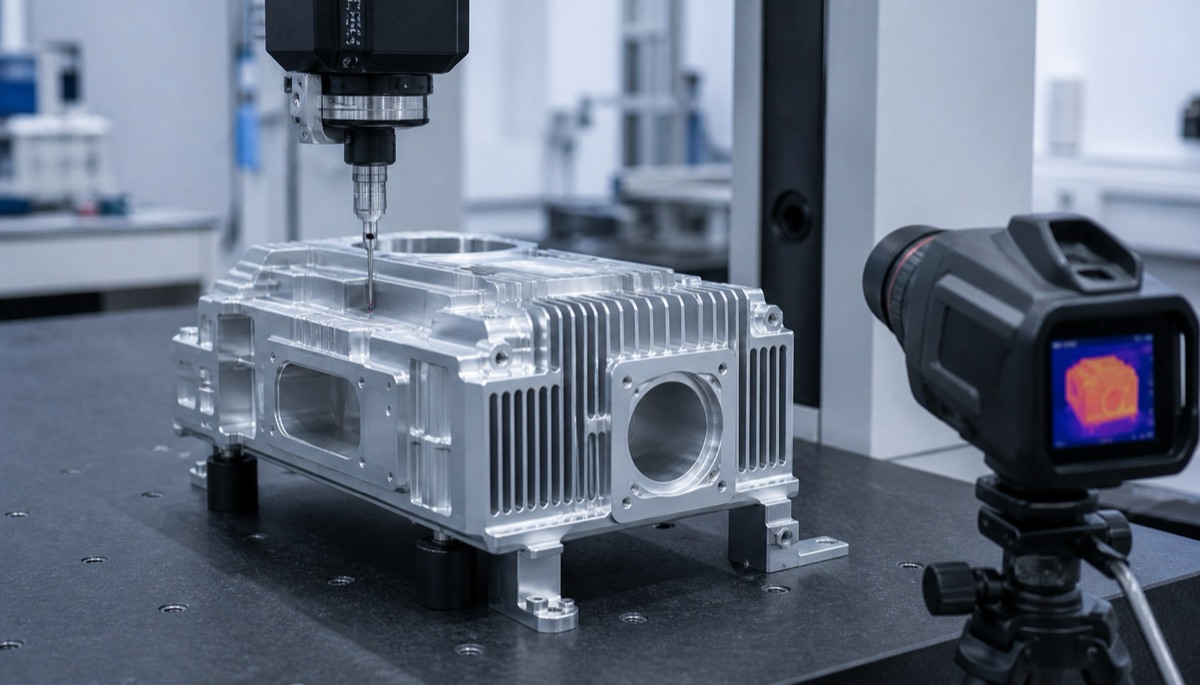

Este desplazamiento quizá no aparezca en inspección a temperatura ambiente. Un informe CMM confirma dimensiones en frío, pero una estructura térmica incorrecta puede causar fluctuación de potencia, deriva de foco o ajuste repetido en temperatura de trabajo.
Las piezas láser deben revisarse como sistema: fuente térmica, ruta de calor, referencia óptica, combinación de materiales, rugosidad de contacto, agujeros de tornillo y tratamiento superficial influyen en el comportamiento final.
Las caras de referencia y contacto tienen prioridad
Zonas críticas habituales incluyen caras de apoyo de base láser, agujeros de montaje óptico, escalones de montura, raíz de aletas, caras de inserción de cobre y superficies de sellado. No deben tratarse como detalles de carcasa común.
Si la cara de contacto no es plana, la transferencia de calor se vuelve desigual. Si los agujeros ópticos no siguen la referencia de base, el ajuste exige compensaciones. Si anodizado o recubrimiento cambia agujeros de localización, la tensión de montaje puede alterar la postura óptica.
OEMach suele recomendar acabado tardío de caras clave, cinco ejes cuando reduce cambios de referencia, enmascarado claro antes del tratamiento y reinspección posterior de agujeros, caras y referencias críticas.
Ejemplo: base de aluminio con disipador de cobre
En una revisión de base disipadora para láser, la estructura combinaba carcasa de aluminio, bloque térmico de cobre y pieza de localización inoxidable. El foco inicial eran dimensiones exteriores y agujeros, pero la revisión mostró que la relación entre cara de contacto de cobre y cara de montaje óptico era más importante.

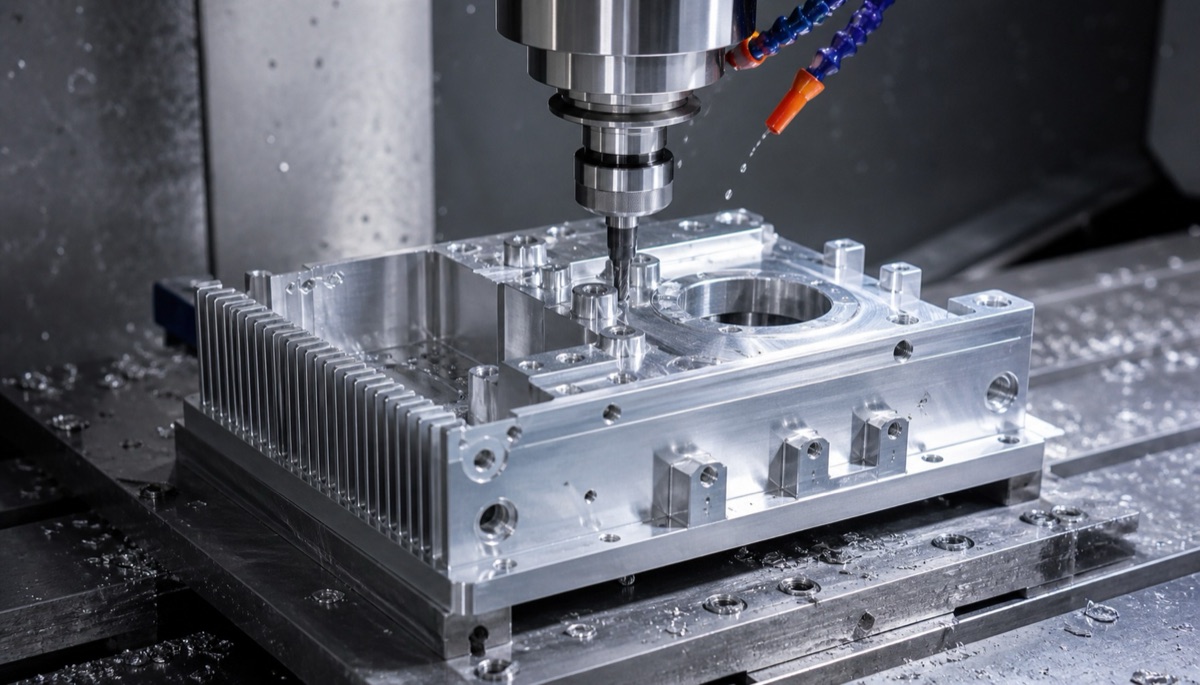

OEMach separó desbaste y acabado de la base de aluminio, acabó tarde la cara de inserción del cobre, mecanizó agujeros críticos bajo una referencia unificada y revisó caras y agujeros después del acabado. El informe registró por separado planitud cerca de la fuente térmica y posición del patrón de agujeros.
Este método gestiona diseño térmico, combinación de materiales, mecanizado e inspección como un bucle, reduciendo riesgo de problemas de alineación térmica en prototipo.
Qué preparar antes de ordenar
- Marcar fuente de calor, dirección de disipación, caras de contacto térmico y referencias ópticas.
- Aclarar combinaciones de material: aluminio, cobre, acero inoxidable o montaje compuesto.
- Definir tratamiento superficial, especialmente anodizado, niquelado, ennegrecido y zonas de enmascarado.
- Añadir requisitos de planitud, rugosidad y reinspección posterior para caras de contacto clave.
- Compartir pruebas térmicas o retroalimentación de alineación si existen, para optimizar proceso.
Errores frecuentes
El primer error es cotizar piezas láser como carcasas ordinarias, sin revisar fuente térmica ni referencia óptica. El segundo es elegir material solo por conductividad e ignorar expansión y tensión de montaje.
El tercero es detenerse en medidas antes del acabado. En piezas láser, el estado final después de anodizado, recubrimiento, enmascarado o limpieza es el que importa para montaje.
Resumen
En piezas estructurales de precisión para láser, estabilidad térmica y selección de materiales deben considerarse antes que la tolerancia dimensional. Ruta de calor, conductividad, expansión, referencia óptica y tratamiento superficial determinan si la estructura mantiene estable la ruta óptica.
FAQ
Por qué importa la estabilidad térmica en piezas láser?
La temperatura puede cambiar caras de contacto, distancia entre agujeros y postura óptica, causando deriva del eje o cambio de foco.
Qué materiales se usan en bases disipadoras láser?
Aluminio y cobre son comunes. El aluminio es ligero y rápido de mecanizar; el cobre conduce muy bien para disipadores locales.
El acero inoxidable sirve como disipador láser?
Normalmente no como disipador principal porque conduce menos calor, pero sirve para soportes rígidos, conectores o estructuras resistentes a corrosión.
El tratamiento superficial afecta el montaje?
Sí. Anodizado, niquelado o ennegrecido pueden cambiar agujeros, caras y ajuste final; deben definirse enmascarado y reinspección.
OEMach puede mecanizar piezas estructurales láser?
Sí. OEMach apoya bases disipadoras, monturas ópticas, bloques térmicos de cobre y carcasas de precisión en lotes pequeños.
