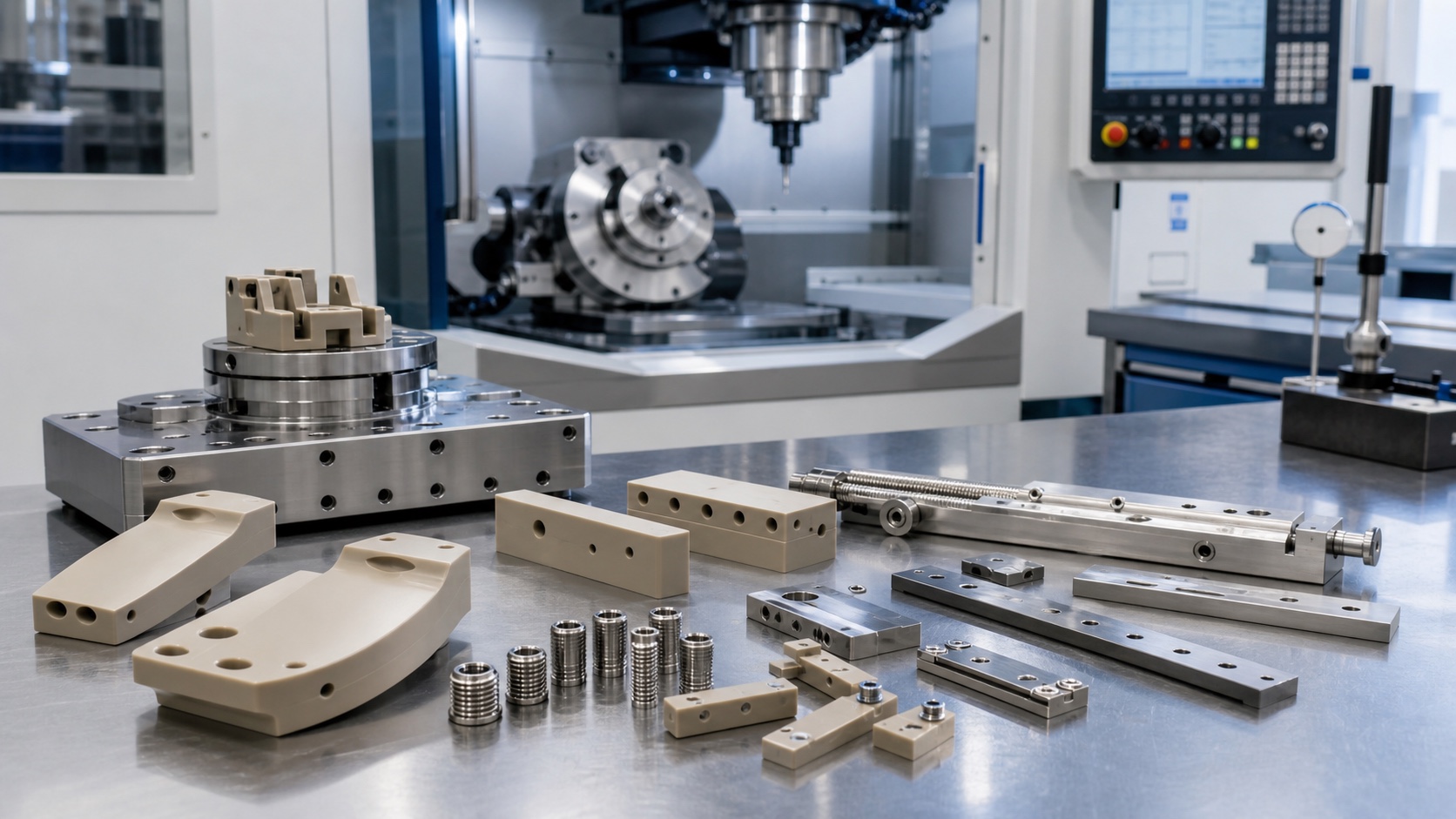

CNC-Bearbeitung MRI-kompatibler Patientenpositionier-Vorrichtungsteile
Vorrichtungen für medizinische Bildgebung benötigen bearbeitete Positionierteile, die Auflagen, Spulenzubehör oder Kalibrierelemente wiederholgenau halten. In MRI-nahen Umgebungen können zusätzlich nichtmagnetische Werkstoffe, geringe Partikelrisiken, glatte Kontaktflächen und stabile Bezugspunkte erforderlich sein. PEEK-Positionierblöcke, Aluminiumschienen, Edelstahleinsätze und Klemmplatten wirken einfach, doch ihre Bearbeitungsqualität beeinflusst Passung, Reinigung, Komfortflächen und Langzeitstabilität.
Anforderungen der Anwendung
Positionierteile stützen gekrümmte Flächen, Schienen, Wechselzubehör oder Kalibrierwerkzeuge. Ein Block kann glatte Kontaktkonturen, Senkungen, Gewindeeinsätze, Seitennuten und Datumspads benötigen. Die Anfrage sollte klären, ob MRI-Nähe vorliegt, welche Werkstoffe nichtmagnetisch sein müssen, welche Flächen Kontaktflächen sind und welche Reinigung vorgesehen ist.
Werkstoffauswahl
PEEK wird wegen Festigkeit, chemischer Beständigkeit und Dimensionsstabilität genutzt. Es lässt sich sauber bearbeiten, wenn Werkzeuge scharf sind, Vorschübe stimmen und Wärme kontrolliert wird. Aluminium kann für steife leichte Schienen eingesetzt werden, sofern die Anwendung es erlaubt. Edelstahleinsätze schützen Gewinde, müssen aber hinsichtlich Sorte und Magnetverhalten geprüft werden.
PEEK spannungsarm bearbeiten

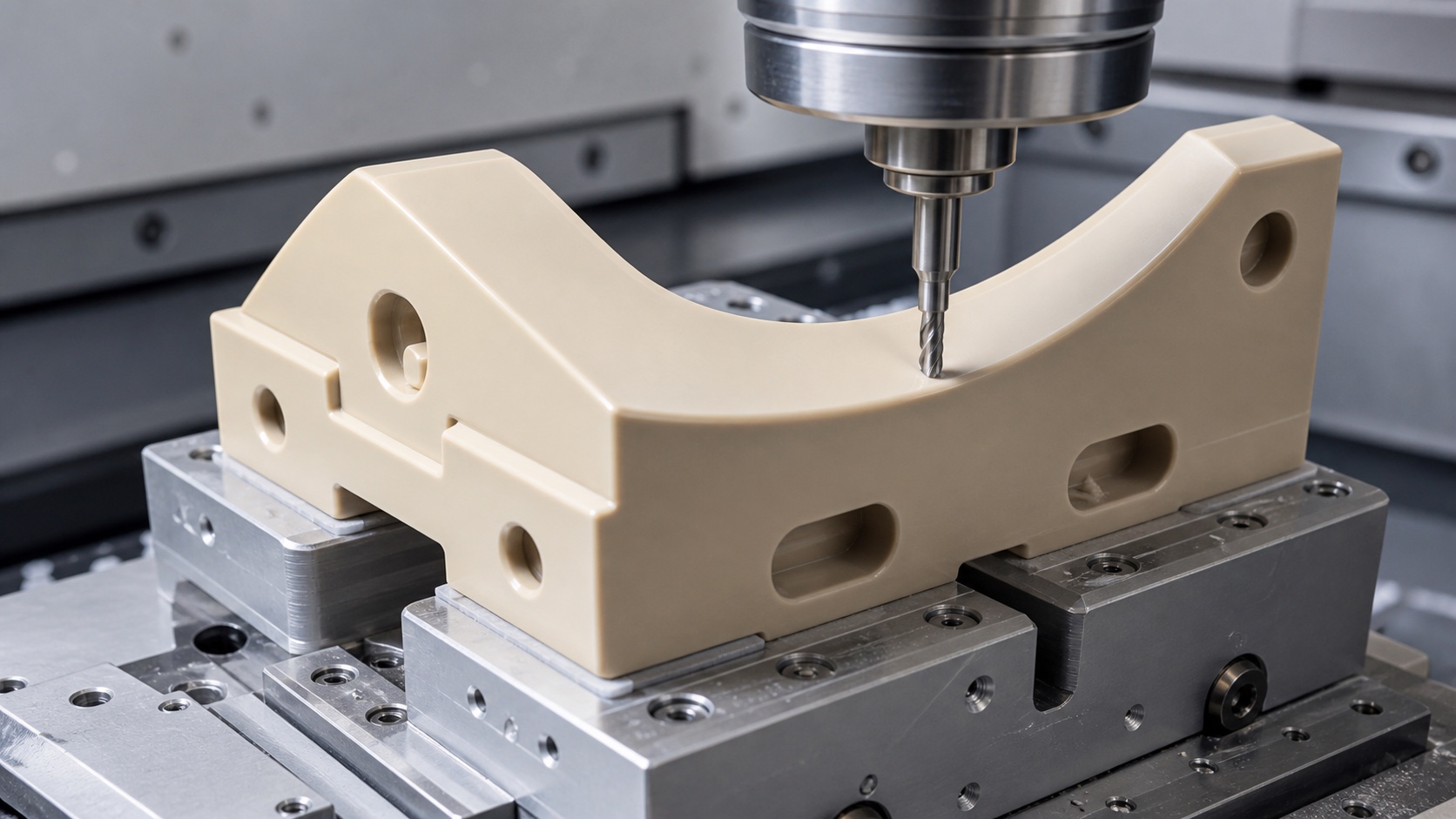

PEEK reagiert anders als Metall. Zu viel Wärme kann Kanten aufweichen, Oberflächen verschlechtern oder Maße verändern. Zu starke Spannung kann Abdrücke oder Verzug erzeugen. Stabile Vorrichtungen, scharfe Fräser, gute Spanabfuhr und leichte Schlichtgänge erhalten Profilgenauigkeit. Gekrümmte Auflagen sollten ohne sichtbare Facetten gefertigt werden.
Datums und Einsätze
Ein Positionierblock verbindet oft eine gekrümmte Oberfläche mit einer planen Montage- oder Schienendatumfläche. Wenn diese Beziehung driftet, leidet die Wiederholbarkeit. Kritische Bohrungen, Senkungen und Einsatzsitze sollten von montagegerechten Datums gefertigt werden. Nach dem Einsetzen ist zu prüfen, ob der Kunststoff angehoben oder verzogen wurde.
Prüfung und Verpackung

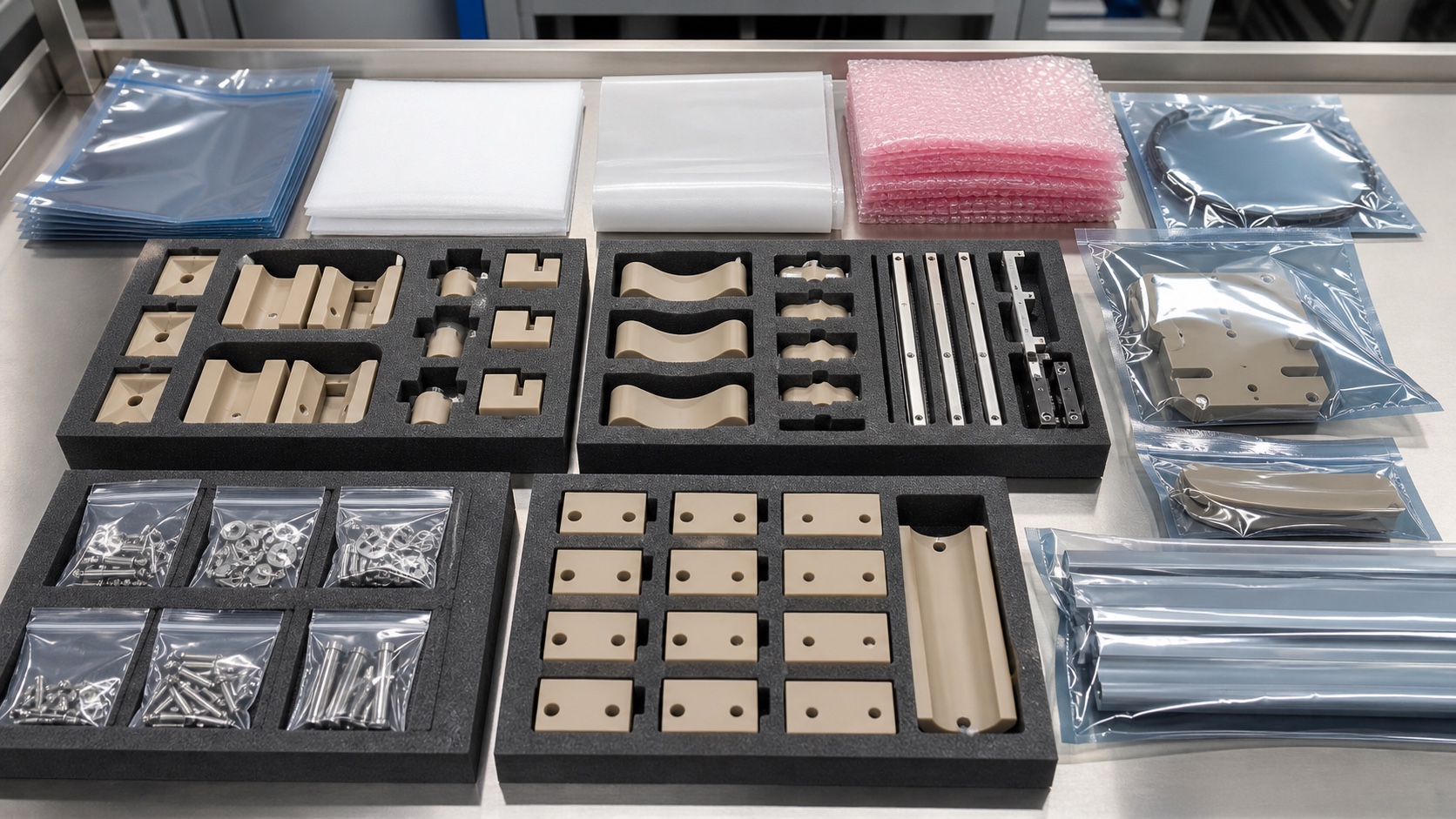

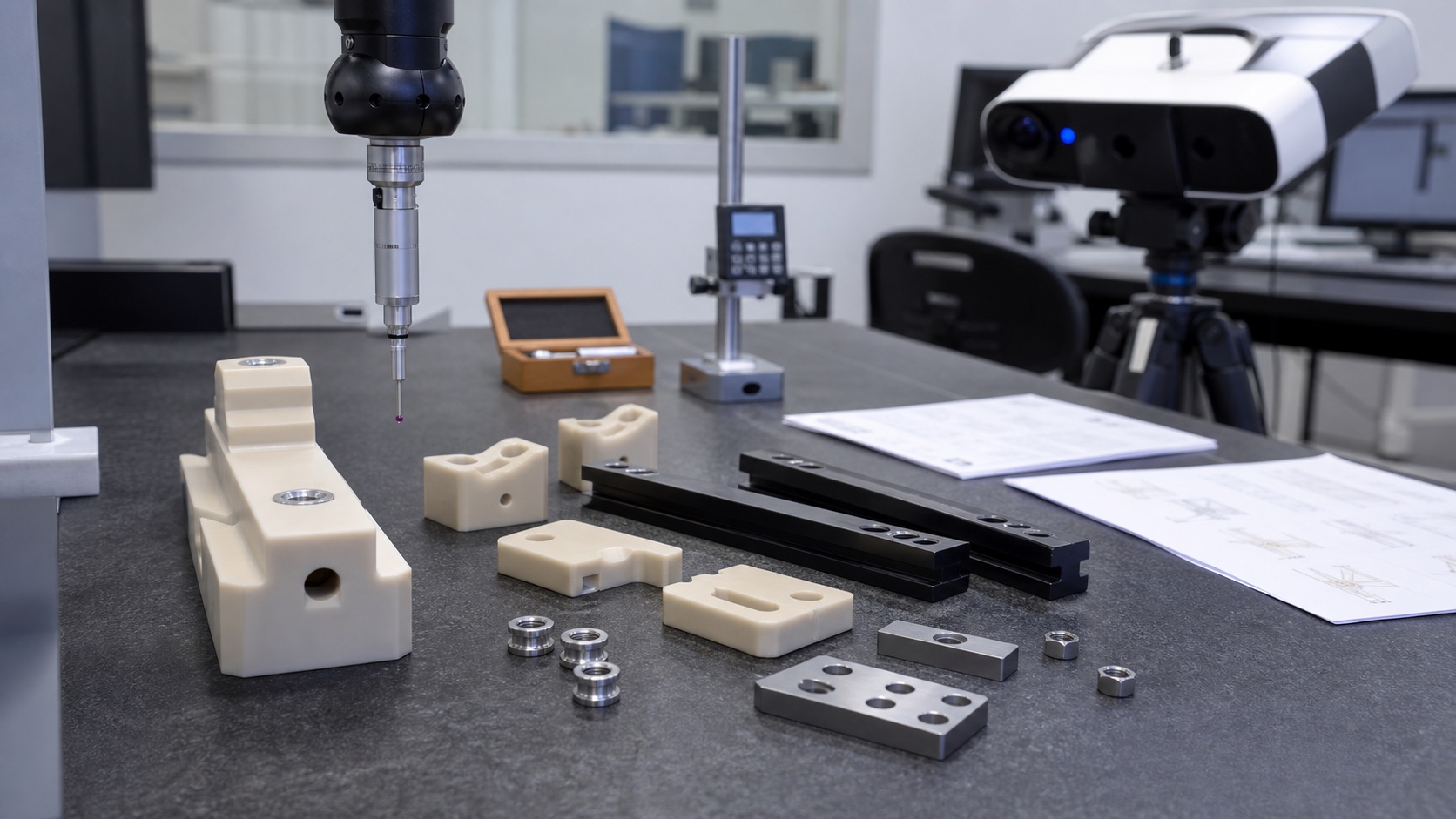

Geprüft werden Profil der gekrümmten Fläche, Ebenheit der Datumspads, Lochposition, Senktiefe, Einsatzpassung, Kantenradius und Oberfläche. Optische Messung, CMM, Höhenmessung und Bohrungsmessung können kombiniert werden. Verpackung mit Schaumeinsatz, Einzelbeuteln und getrenntem Zubehör verhindert Kratzer, Staub und Verformung.
FAQ
Warum wird PEEK für Positionierblöcke verwendet?
PEEK bietet Festigkeit, chemische Beständigkeit und Dimensionsstabilität für medizinische Vorrichtungsteile.
Welche Angaben sind für ein MRI-kompatibles Angebot nötig?
Zeichnung, 3D-Modell, Werkstoffvorgaben, nichtmagnetische Anforderungen, Kontaktflächen, Reinigung, Toleranzen und Menge.
Wie wird Wärme bei PEEK kontrolliert?
Mit scharfen Werkzeugen, passenden Vorschüben, Spanabfuhr, leichten Schlichtgängen und kontrollierter Spannung.
Sind Edelstahleinsätze in PEEK möglich?
Ja. Sie verbessern Gewindehaltbarkeit, aber Sorte, Passung, Einpressmethode und Magnetverhalten müssen definiert sein.
Welche Merkmale sind kritisch zu prüfen?
Gebogenes Profil, Datumsebenheit, Lochposition, Senktiefe, Einsatzpassung und Kantenzustand.
Wie sollten PEEK-Teile verpackt werden?
Mit Schaumeinsatz, Einzelbeuteln, getrenntem Zubehör und Chargenkennzeichnung gegen Kratzer und Verwechslung.
