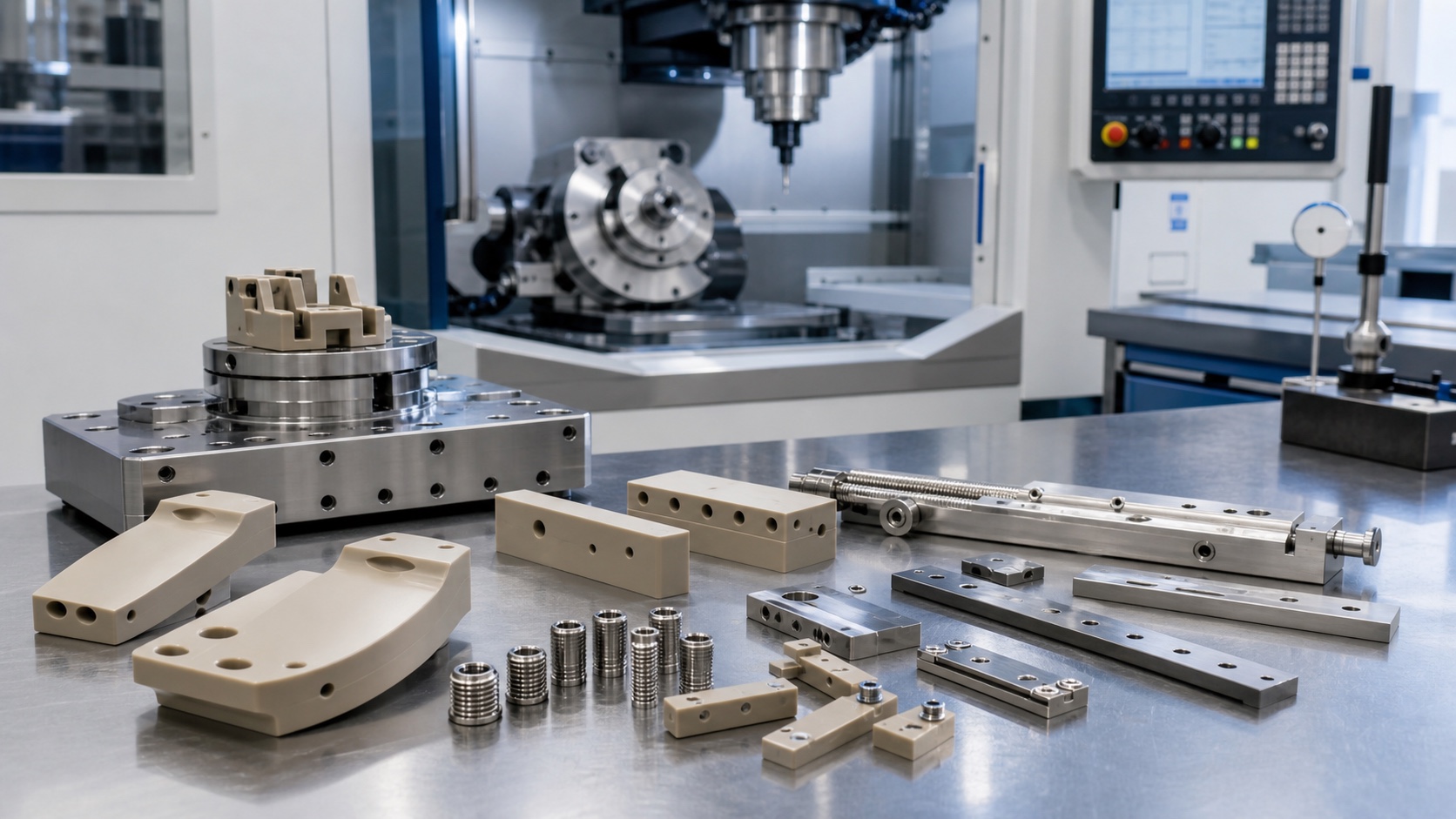

Mecanizado CNC de piezas para fijaciones de posicionamiento de paciente compatibles con MRI
Las fijaciones para imagen médica dependen de piezas mecanizadas que mantienen un soporte, accesorio de bobina o elemento de calibración en posición repetible. En entornos relacionados con MRI también pueden requerirse materiales no magnéticos, bajo riesgo de partículas, superficies suaves de contacto y datums estables. Bloques de PEEK, rieles de aluminio, insertos inoxidables y placas de sujeción parecen simples, pero su calidad afecta ajuste, limpieza, comodidad y estabilidad del conjunto.
Requisitos de aplicación
Las piezas de posicionamiento suelen soportar superficies curvas, rieles, accesorios removibles o herramientas de calibración. Un bloque puede necesitar radio suave de contacto, avellanados, insertos roscados, ranuras laterales y pads de datum. La solicitud debe indicar si el componente es para uso cercano a MRI, si los materiales deben ser no magnéticos, qué superficies son de contacto y qué limpieza se aplicará.
Selección de materiales
PEEK se usa por resistencia, compatibilidad química y estabilidad dimensional frente a muchos plásticos. Se mecaniza bien con herramientas afiladas, avances controlados y gestión de calor. El aluminio puede usarse en zonas donde no afecte el entorno sensible, y los insertos inoxidables ayudan a proteger roscas, siempre verificando el grado y comportamiento magnético.

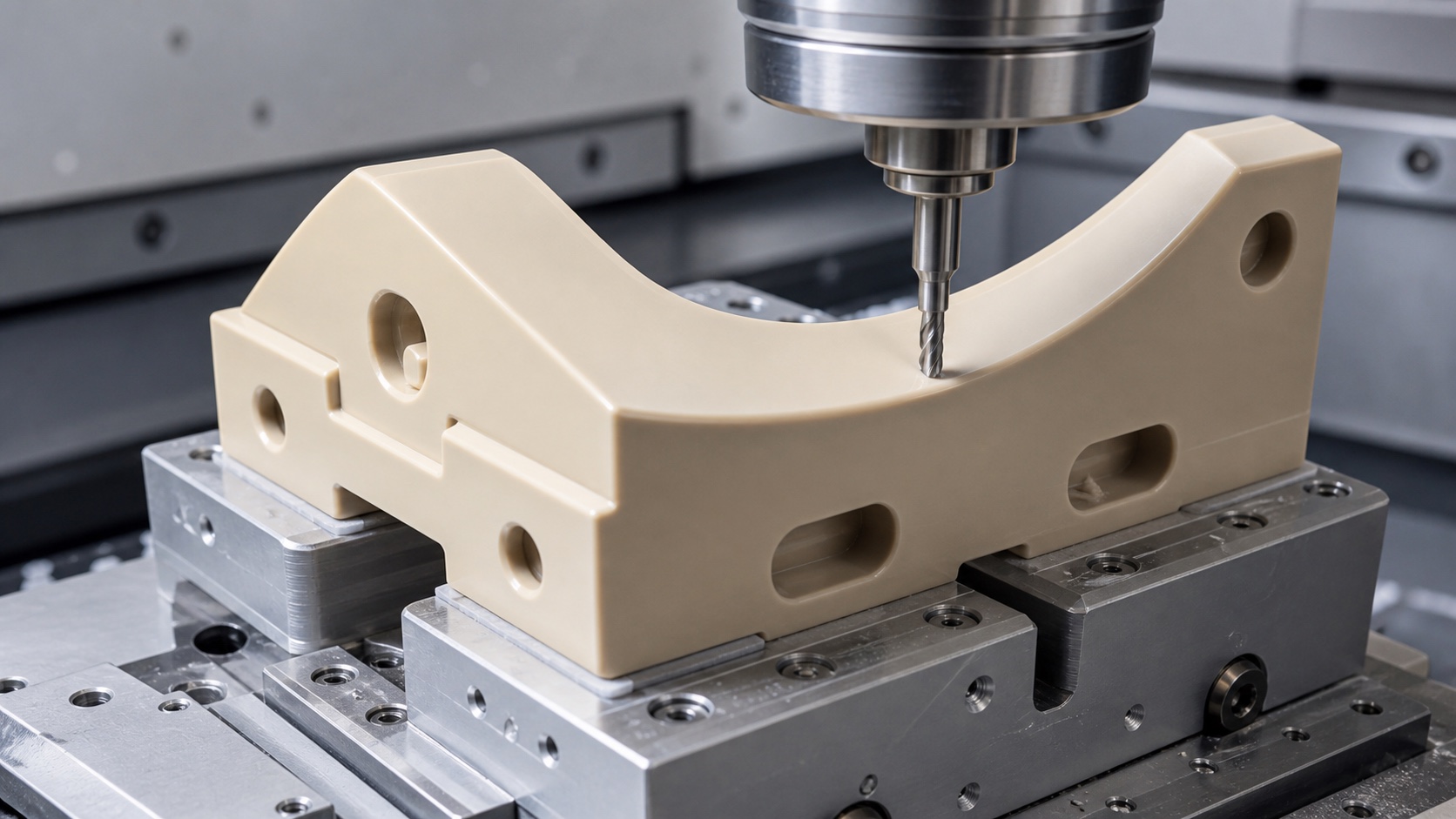

Mecanizado de PEEK
PEEK no se comporta como aluminio o acero. El calor excesivo puede suavizar bordes, empeorar acabado o cambiar dimensiones. La sujeción agresiva puede marcar o deformar secciones finas. Utillaje estable, fresas afiladas, evacuación de viruta y pasadas ligeras ayudan a mantener precisión. Las superficies curvas deben acabarse sin marcas facetadas.
Control de datums e insertos
Un bloque de posicionamiento suele combinar una superficie curva con una base plana o datum de riel. Si esa relación cambia, el conjunto puede montar pero perder repetibilidad. Agujeros, avellanados e insertos deben mecanizarse desde datums coherentes con el montaje final. Tras instalar insertos, conviene comprobar que no levanten ni deformen el plástico.

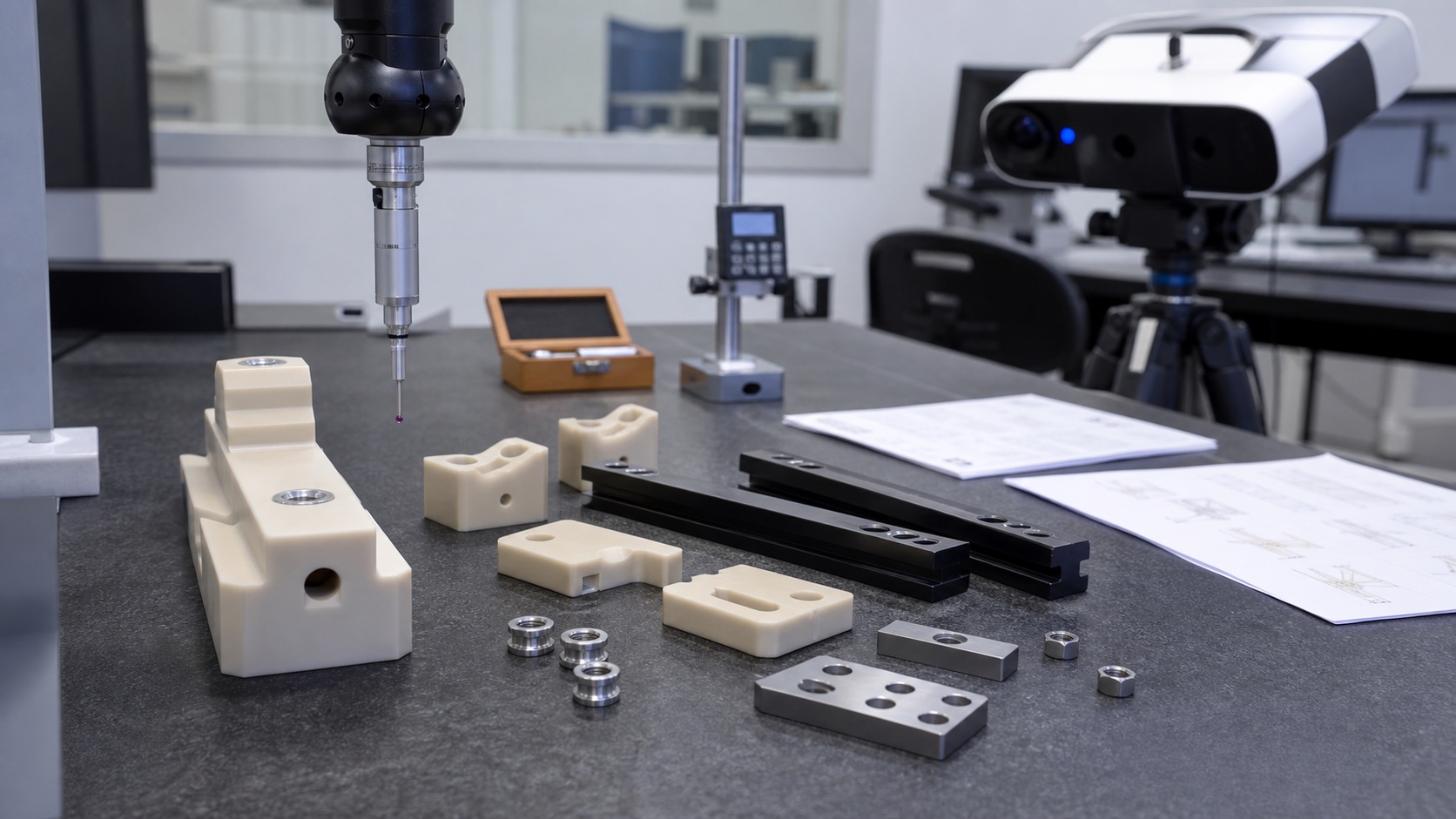

Inspección y embalaje
La inspección puede cubrir perfil curvo, planitud de pads, posición de agujeros, profundidad de avellanado, ajuste de insertos, radios y acabado. Escaneo óptico, CMM, alturas y calibres pueden combinarse. El embalaje con espuma, bolsas selladas y hardware separado evita rayas, polvo y deformación.
FAQ
¿Por qué se usa PEEK en bloques de posicionamiento?
Por su resistencia, estabilidad dimensional y compatibilidad química en componentes de fijación médica.
¿Qué se necesita para cotizar una fijación compatible con MRI?
Planos, modelo 3D, restricciones de material, requisitos no magnéticos, superficies de contacto, limpieza, tolerancias y cantidad.
¿Cómo se controla el calor al mecanizar PEEK?
Con herramientas afiladas, avances adecuados, evacuación de viruta, pasadas ligeras y sujeción controlada.
¿Se pueden instalar insertos inoxidables en PEEK?
Sí. Mejoran la durabilidad de roscas, pero deben definirse grado, ajuste, método de inserción y comportamiento magnético.
¿Qué características se inspeccionan de cerca?
Perfil curvo, planitud de datums, posición de agujeros, avellanados, ajuste de insertos y condición de bordes.

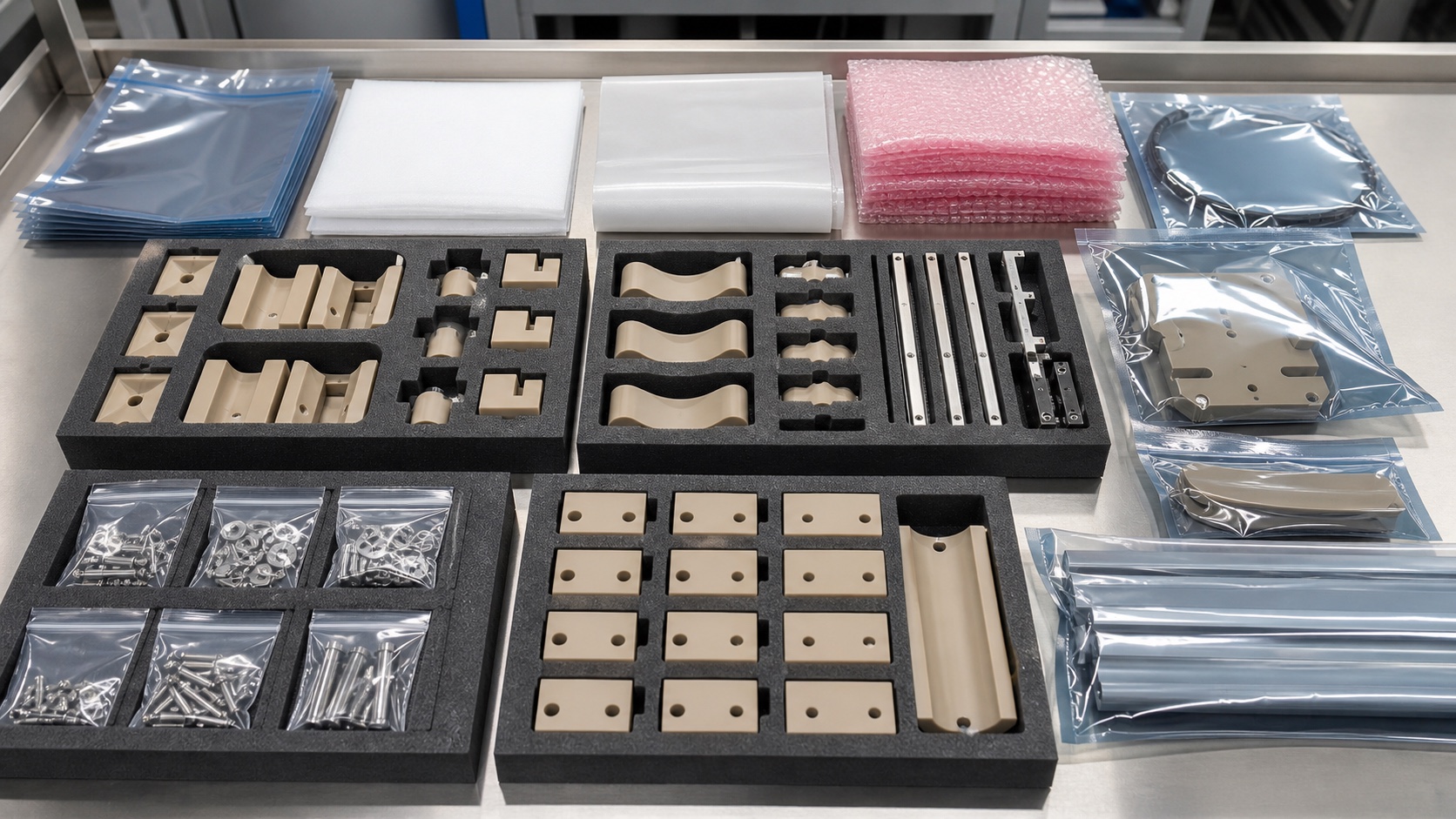

¿Cómo se embalan estas piezas?
Con soporte de espuma, bolsas individuales, accesorios separados y etiquetas de lote para evitar daños y mezcla.
