Präzisionsbearbeitung mechanischer Teile sollte nicht mit der Frage beginnen, welcher Prozess moderner ist. Drehen, Fräsen, Schleifen und Drahterodieren lösen jeweils andere Geometrie- und Genauigkeitsprobleme. Die richtige Route hängt davon ab, woher die Genauigkeit kommt: Achse, Fläche, Bohrbild, scharfe Innenecke, wärmebehandelte Oberfläche oder Montagebezug.

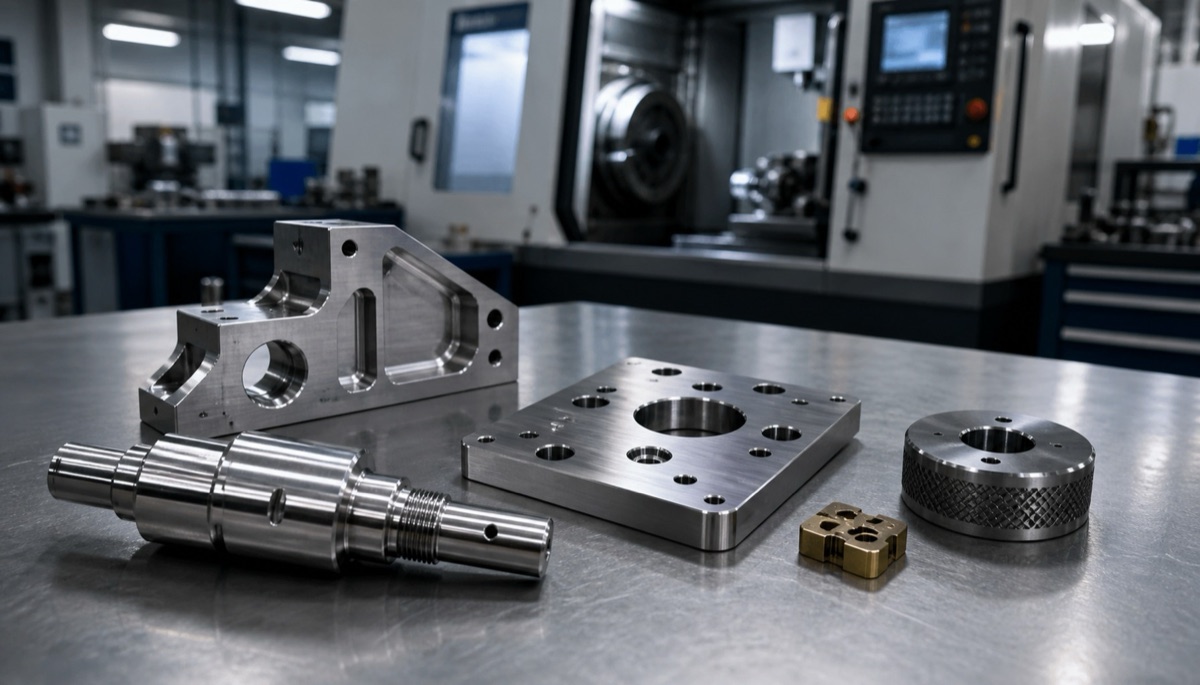

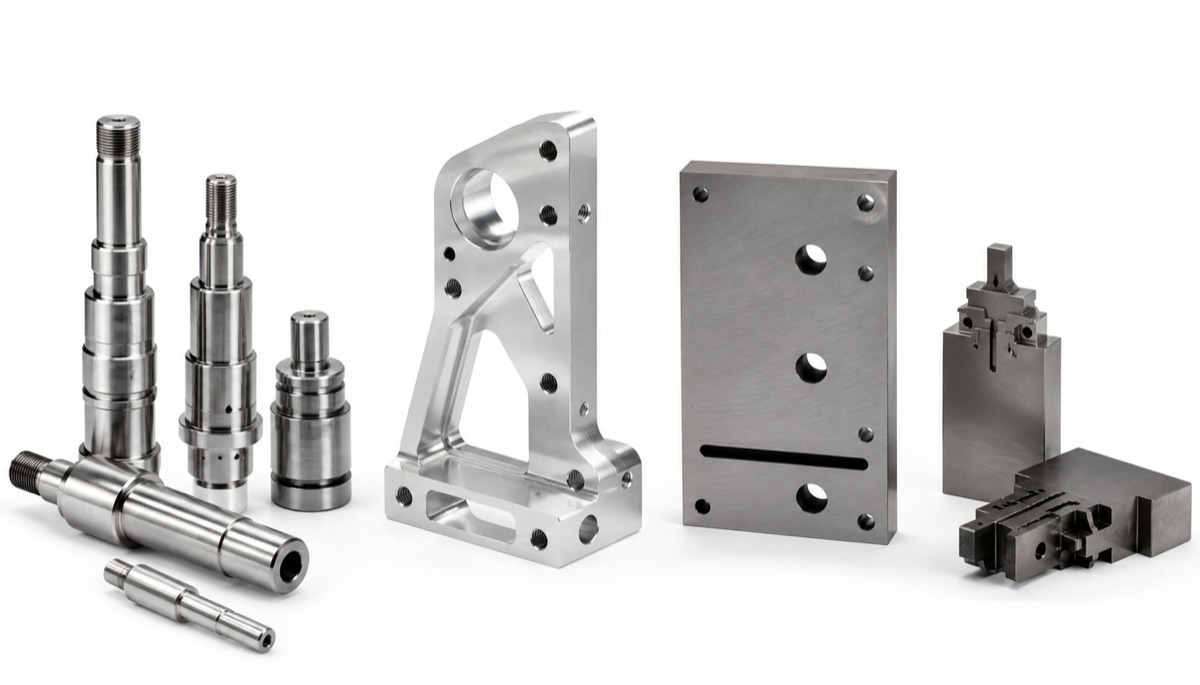

Eine Welle, Buchse oder ein Flansch beginnt meist mit Drehen, weil die Genauigkeit aus Außendurchmesser, Bohrung, Stirnfläche und Koaxialität entsteht. Halter, Gehäuse, Montageplatten und Bohrbilder beginnen meist mit Fräsen. Hohe Ebenheit, geringe Rauheit oder Finish nach Wärmebehandlung benötigen oft Schleifen. Schmale Nuten, scharfe Innenecken, gehärtete Einsätze und Sonderprofile können Drahterodieren erfordern.
Viele Angebotsunterschiede entstehen durch Prozessrouten, nicht durch willkürliche Preise. Plant ein Lieferant nur 3-Achs-Fräsen und ein anderer Wärmebehandlung, Schleifen und Drahterodieren, unterscheiden sich Preis und Lieferzeit zwangsläufig.
Wo jeder Prozess am besten passt
| Prozess | Geeignete Teile | Hauptvorteil | Hauptgrenze |
|---|---|---|---|
| Drehen | Wellen, Buchsen, Scheiben, Flansche und Rotationsteile | Effiziente Kontrolle von Außen- und Innendurchmesser, Stirnfläche und Koaxialität | Seitliche Bohrungen und Freiformflächen brauchen oft Fräsen |
| Fräsen | Halter, Gehäuse, Montageplatten, Taschen und Bohrbilder | Flexibel für Flächen, Kavitäten, Stufen, Bohrungen und Freiformstrukturen | Sehr hohe Ebenheit oder Oberfläche kann Schleifen benötigen |
| Schleifen | Präzisionsplatten, Führungsflächen, wärmebehandelte Stahlteile und Passflächen | Stabiles Maß, Ebenheit und Rauheit | Geringe Abtragsleistung; Aufmaß und Bezug müssen geplant werden |
| Drahterodieren | Scharfe Innenecken, schmale Nuten, harte Einsätze und Sonderprofile | Stark bei kleinen Radien und harten Werkstoffen | Langsam; Oberflächentextur und Randschicht bewerten |
| Kombinierte Route | Hochpräzise Sonderteile, Getriebe- und Vorrichtungskomponenten | Verbindet Form, Bezug und Endgenauigkeit | Angebot sollte jede Operation erklären |
Drehen passt zu Teilen mit Achsbezug
Drehen ist am stärksten, wenn ein Teil grundsätzlich rotationssymmetrisch ist. Bei Lagersitzen, Dichtnuten, Gewindeverbindern und Wellen lassen sich Außendurchmesser, Bohrung und Stirnfläche in einer Bezugslogik halten.
Das Risiko entsteht, wenn ein Drehteil mehrfach zwischen Drehen und Fräsen bewegt wird, ohne klare Positionierung. Koaxialität und Rundlauf können driften, obwohl Einzelmaße passen. Dreh-Fräsen oder eine gut geplante Zweitoperation reduziert Bezugswechsel.
Fräsen verarbeitet komplexe Strukturen und Bohrbilder
Fräsen ist bei Prototypen und Kleinserien üblich, weil Ebenen, Taschen, Absätze, Nuten, Bohrbilder und Leichtbaustrukturen herstellbar sind. 3-Achs-Bearbeitung ist kostengünstig, wenn die Lage einfach ist; 4- und 5-Achs-Bearbeitung helfen, wenn sie Umspannungen reduzieren.
Auch Fräsen hat Grenzen. Dünne Wände verformen sich beim Spannen, große Flächen können sich verziehen, tiefe Taschen brauchen lange Werkzeuge, und kleine Innenecken sind durch Fräserdurchmesser begrenzt. Eine gute Prüfung erkennt diese Grenzen vor dem Schneiden.
Schleifen und Drahterodieren setzen die Präzisionsgrenze
Schleifen ist kein Rettungsschritt, der jeden früheren Fehler behebt. Es braucht geplantes Aufmaß, stabile Bezugsflächen und eine Struktur, die beim Finish unterstützt werden kann. Wenn Ebenheit, Parallelität, Rauheit oder Maß nach Wärmebehandlung kritisch sind, gehört Schleifen in das erste Angebot.

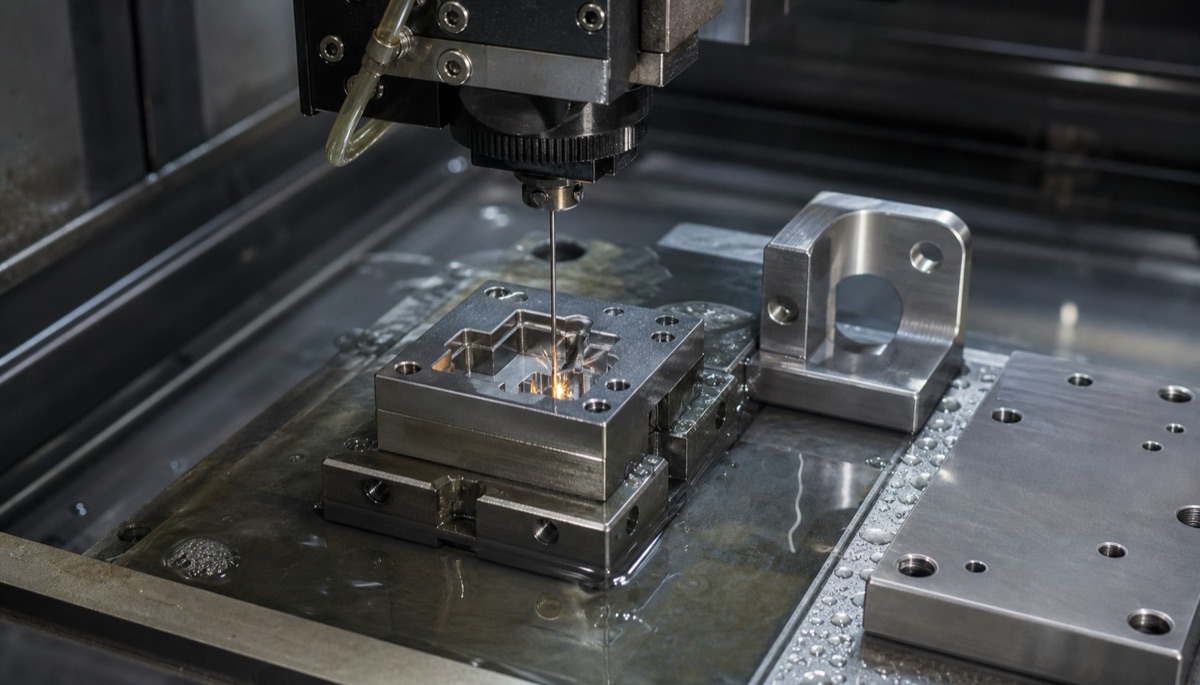

Drahterodieren ist nützlich, wo ein Fräser nicht hinkommt: scharfe Innenecken, schmale Nuten, harte Werkzeugeinsätze, dünne Profile oder komplexe Durchschnitte. Es ist langsamer als normales CNC-Fräsen, kann aber Geometrie fertigen, die Fräsen verziehen oder mit zu großem Radius hinterlassen würde.
Beispiel: ein Teil, drei Prozessstufen
In der Prüfung eines Präzisionsverbinders kombinierte das Teil einen Wellenabschnitt, eine Montagefläche und eine schmale Nut. Reines Fräsen konnte Koaxialität, Ebenheit und kleinen Innenradius nicht zuverlässig gemeinsam kontrollieren.
OEMach teilte die Route auf: Drehen für Welle und Stirnflächenbezug, Fräsen für Montagebohrungen und Leichtbaumerkmale, Drahterodieren für das schmale Nutprofil und lokales Schleifen für die Passfläche. Der finale CMM-Bericht nutzte den Montagebezug, nicht nur den Fertigungsbezug.
Die Route brauchte mehr Planung im Angebot, reduzierte aber Unsicherheit beim Erstteil und machte Wiederholaufträge leichter kontrollierbar.
Wie Einkauf ein Angebot beurteilt
- Prüfen, ob der Lieferant erklärt, warum Drehen, Fräsen, Schleifen oder Drahterodieren gewählt wird.
- Jedes kritische Maß dem Prozess zuordnen, der es realistisch kontrollieren kann.
- Wärmebehandlung, Härte, Ebenheit und Rauheit vor dem Angebot angeben.
- Klären, ob der Erstteilbericht Bohrungen, Flächen, Achsen und Passmaße enthält.
- Bei Wiederholaufträgen Prozessroute und Prüfbezug beibehalten, statt nur nach Preis neu zu starten.
Zusammenfassung
Drehen, Fräsen, Schleifen und Drahterodieren haben unterschiedliche Präzisionsgrenzen. Achsbasierte Teile bevorzugen Drehen; komplexe Strukturen und Bohrbilder bevorzugen Fräsen; hohe Ebenheit oder wärmebehandelte Flächen benötigen Schleifen; scharfe Ecken, schmale Nuten und harte Profile benötigen Drahterodieren. OEMach wählt Prozessrouten nach Funktion, nicht nach Maschinenetikett.
FAQ
Wann sollte ein Präzisionsteil gedreht werden?
Wenn die Schlüsselgenauigkeit aus Außendurchmesser, Bohrung, Stirnfläche, Gewinde oder Koaxialität um eine Achse kommt.
Welche Teile passen gut zum CNC-Fräsen?
Halter, Gehäuse, Platten, Taschen, Absätze, Bohrbilder und unregelmäßige Strukturen sind meist gute Frästeile.
Wann ist Schleifen nötig?
Für hohe Ebenheit, enge Rauheit, wärmebehandelte Stahlteile und präzise Passflächen sollte Schleifen geprüft werden.
Wofür eignet sich Drahterodieren?
Für scharfe Innenecken, schmale Nuten, harte Werkstoffe, Einsätze und komplexe Schnittprofile.
Kann OEMach mehrere Prozesse kombinieren?
Ja. OEMach kombiniert Drehen, Fräsen, Schleifen, Drahterodieren, Oberflächenbehandlung und Prüfung für Kleinserien-Präzisionsteile.
