El mecanizado de piezas mecánicas de precisión no debe empezar preguntando qué proceso es más avanzado. Torneado, fresado, rectificado y EDM por hilo resuelven problemas diferentes de geometría y precisión. La ruta correcta depende de dónde nace la precisión: eje, plano, patrón de agujeros, esquina interna aguda, superficie tratada térmicamente o referencia de montaje.

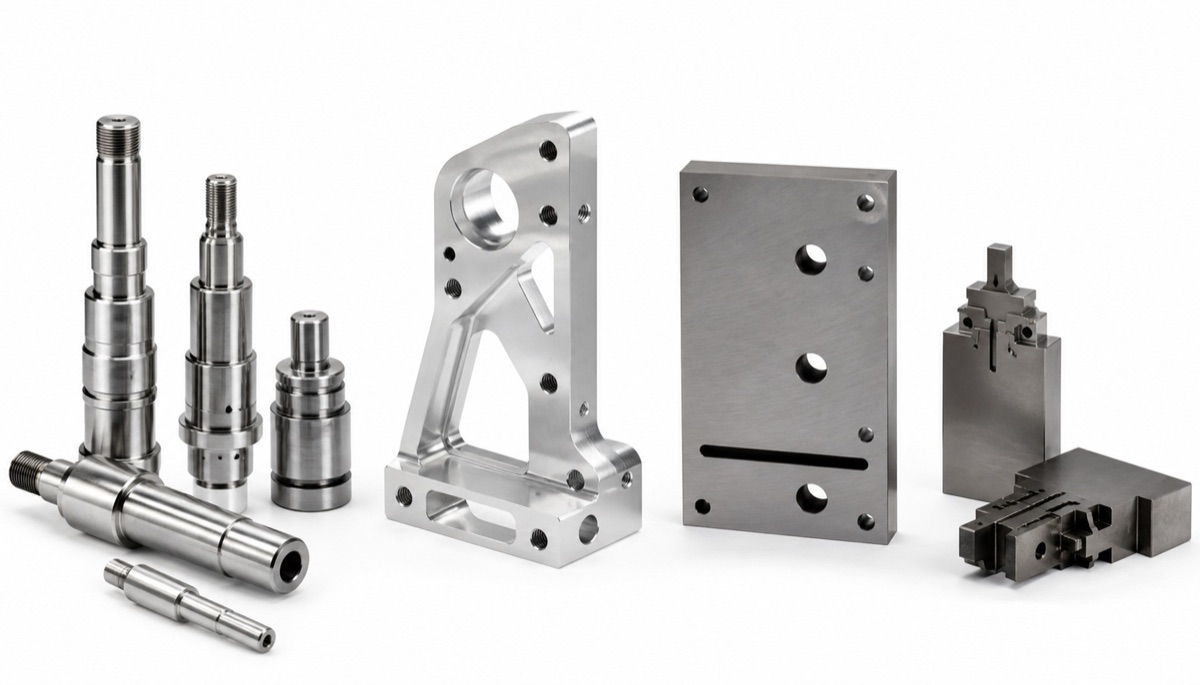

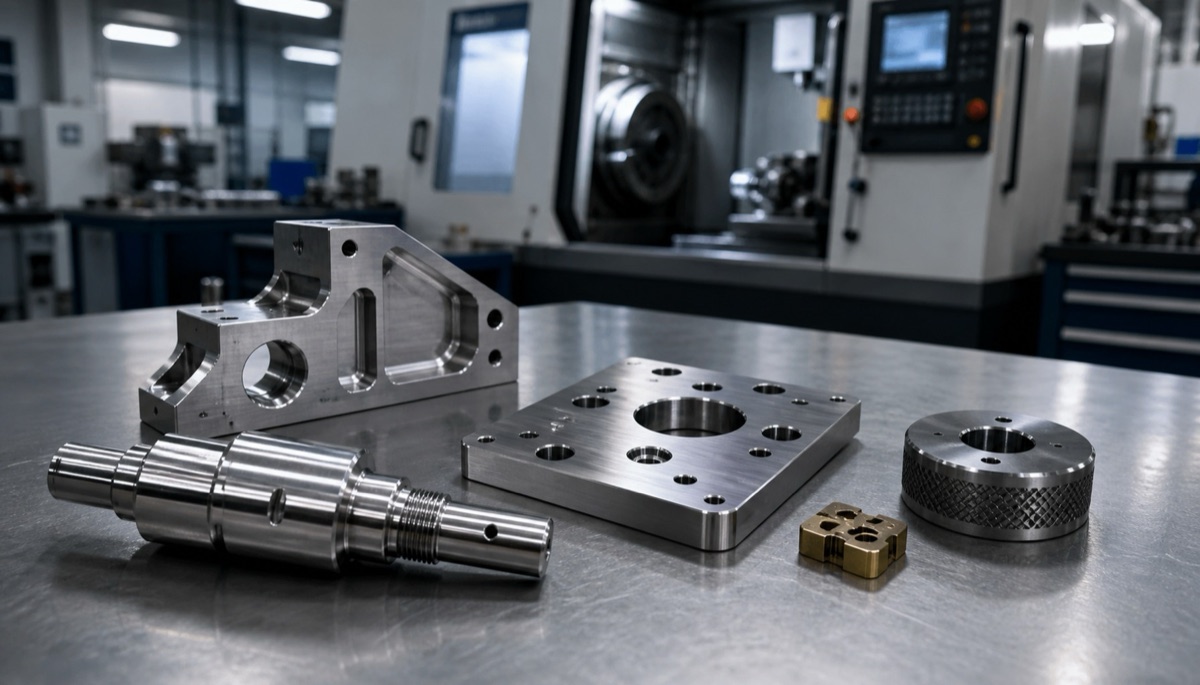

Un eje, casquillo o brida suele empezar por torneado porque la precisión viene del diámetro exterior, agujero, cara y coaxialidad. Un soporte, carcasa, placa de montaje o patrón de agujeros suele empezar por fresado. Alta planitud, baja rugosidad o acabado después de tratamiento térmico suelen necesitar rectificado. Ranuras estrechas, esquinas internas agudas, insertos endurecidos y perfiles especiales pueden requerir EDM por hilo.
Muchas diferencias de cotización vienen de la ruta de proceso, no de precios arbitrarios. Si un proveedor solo planea fresado de tres ejes y otro incluye tratamiento térmico, rectificado y EDM, el precio y el plazo serán naturalmente distintos.
Dónde encaja mejor cada proceso
| Proceso | Piezas adecuadas | Ventaja principal | Limitación principal |
|---|---|---|---|
| Torneado | Ejes, casquillos, discos, bridas y piezas de revolución | Control eficiente de diámetros, caras y coaxialidad | Agujeros laterales y caras irregulares suelen necesitar fresado |
| Fresado | Soportes, carcasas, placas, cavidades y patrones de agujeros | Flexible para planos, cavidades, escalones, agujeros y estructuras libres | Planitud o acabado muy alto pueden requerir rectificado |
| Rectificado | Placas de precisión, guías, piezas de acero tratadas y caras de ajuste | Tamaño estable, planitud y rugosidad | Baja tasa de arranque; se debe planear sobrematerial y referencia |
| EDM por hilo | Esquinas internas, ranuras estrechas, insertos duros y perfiles especiales | Ventaja en radios pequeños y materiales duros | Ciclo lento; evaluar textura superficial y capa afectada |
| Ruta combinada | Piezas no estándar de alta precisión y componentes de transmisión o utillaje | Equilibra forma, referencia y precisión final | La cotización debe explicar cada operación |
El torneado encaja con piezas que trabajan alrededor de un eje
El torneado es más fuerte cuando la pieza es básicamente de revolución. En asientos de rodamiento, ranuras de sellado, uniones roscadas y ejes, puede mantener diámetro exterior, agujero y cara bajo una misma lógica de referencia.
El riesgo aparece cuando una pieza torneada se mueve repetidamente entre torno y fresadora sin un plan claro de localización. Coaxialidad y salto pueden derivar aunque cada dimensión individual parezca aceptable. El torno-fresado o una segunda operación bien diseñada reduce ese cambio de referencia.
El fresado cubre estructuras complejas y patrones de agujeros
El fresado es común en prototipos y lotes pequeños porque produce planos, cavidades, resaltes, ranuras, patrones de agujeros y aligeramientos. Tres ejes son eficientes cuando la pieza se localiza de forma simple; cuatro y cinco ejes ayudan cuando reducen volteos y cambios de referencia.
Pero el fresado también tiene límites. Paredes delgadas se deforman al sujetar, planos grandes se pueden combar, cavidades profundas requieren herramientas largas y esquinas internas pequeñas quedan limitadas por el diámetro de fresa. Una buena revisión detecta estos límites antes de cortar.
Rectificado y EDM definen el límite de precisión
El rectificado no es un rescate que corrige cualquier error anterior. Necesita sobrematerial planificado, referencias estables y una estructura que pueda apoyarse durante el acabado. Si planitud, paralelismo, rugosidad o dimensión después de tratamiento térmico son críticos, debe entrar en la cotización inicial.

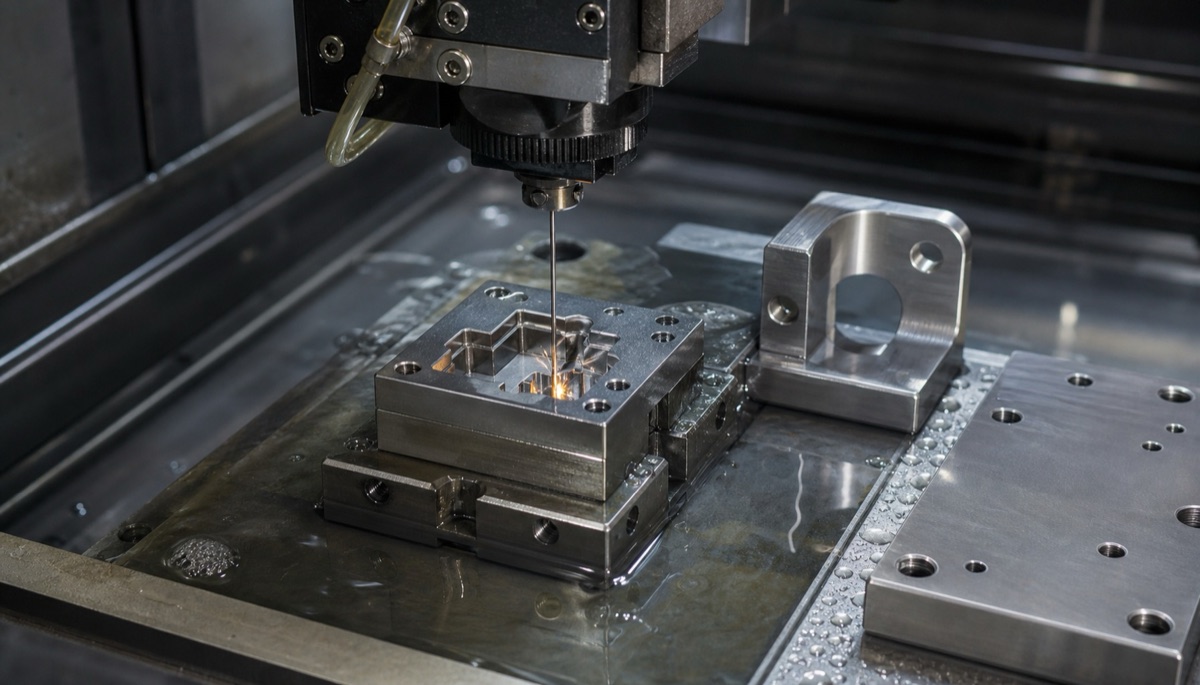

EDM por hilo sirve donde una fresa no llega: esquinas internas agudas, ranuras estrechas, insertos de acero duro, perfiles finos o cortes complejos. Es más lento que fresado CNC normal, pero puede producir geometrías que el fresado deformaría o dejaría con radio excesivo.
Ejemplo: una pieza, tres etapas de proceso
En la revisión de un conector de precisión, la pieza combinaba una sección de eje, una cara de montaje y una ranura estrecha. Una ruta solo de fresado no podía controlar de forma fiable coaxialidad, planitud y radio interno pequeño.
OEMach separó la ruta: torneado para eje y referencia de cara, fresado para agujeros de montaje y aligeramientos, EDM por hilo para la ranura estrecha y rectificado local para la cara de ajuste. El informe CMM final usó la referencia de montaje, no solo la referencia de mecanizado.
La ruta exigió más planificación en la cotización, pero redujo dudas en la primera pieza y facilitó controlar pedidos repetidos.
Cómo evaluar una cotización
- Compruebe si el proveedor explica por qué elige torneado, fresado, rectificado o EDM.
- Relacione cada dimensión crítica con el proceso que puede controlarla realmente.
- Declare tratamiento térmico, dureza, planitud y rugosidad antes de cotizar.
- Pida que el informe de primera pieza incluya agujeros, caras, ejes y cotas de ajuste.
- En repetición, mantenga ruta e inspección en lugar de reiniciar solo desde precio.
Resumen
Torneado, fresado, rectificado y EDM por hilo tienen límites distintos. Las piezas basadas en eje favorecen torneado; estructuras complejas y agujeros favorecen fresado; alta planitud o superficies tras tratamiento pueden requerir rectificado; esquinas agudas, ranuras estrechas y perfiles duros pueden requerir EDM. OEMach ayuda a seleccionar la ruta por función, no por etiqueta de máquina.
FAQ
Cuándo conviene tornear una pieza de precisión?
Cuando la precisión clave viene de diámetro exterior, agujero, cara, rosca o coaxialidad alrededor de un eje.
Qué piezas encajan mejor con fresado CNC?
Soportes, carcasas, placas, cavidades, resaltes, patrones de agujeros y estructuras irregulares suelen encajar con fresado CNC.
Cuándo hace falta rectificado?
Debe evaluarse para alta planitud, rugosidad estrecha, acero tratado térmicamente y caras de ajuste de precisión.
Para qué sirve mejor EDM por hilo?
Para esquinas internas agudas, ranuras estrechas, materiales duros, insertos y perfiles de corte complejos.
OEMach puede combinar varios procesos?
Sí. OEMach puede combinar torneado, fresado, rectificado, EDM por hilo, tratamiento superficial e inspección para lotes pequeños.
