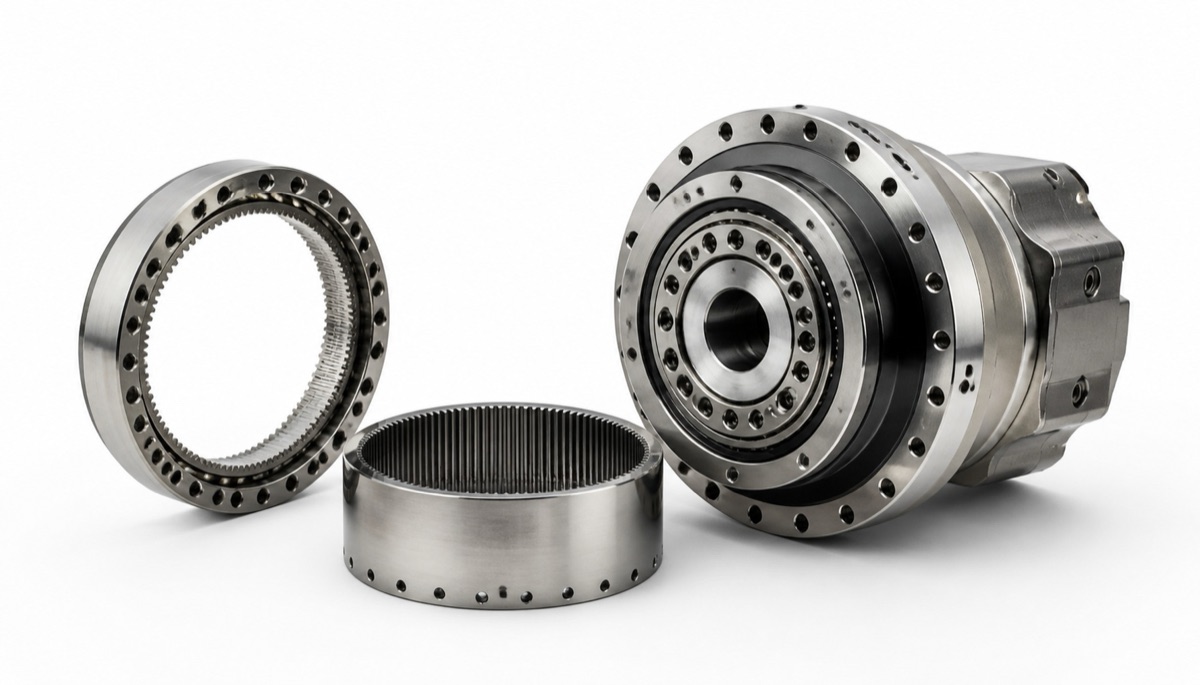

Circular Spline und Flexspline sind keine gewöhnlichen Zahnringe. Bei Harmonic-Drive-Passteilen liegt der Fokus des Circular Spline auf Innenzahnform, Rundheit, Konzentrizität, Planlauf und Montagebohrungsbezug. Beim Flexspline kommen dünne Wandstärke, elastische Verformung, Maßstabilität nach Wärmebehandlung und Spannungsstress hinzu.
Wenn nur die Zähne hergestellt werden, aber Zahnringbezug, Stirnflächenlage und Nachprüfung nach Wärmebehandlung fehlen, können Geräusch, Spielschwankung, lokaler Verschleiß oder reduzierte Lebensdauer entstehen. In Prototypen und Kleinserien lassen sich solche Probleme selten allein durch Montage ausgleichen.

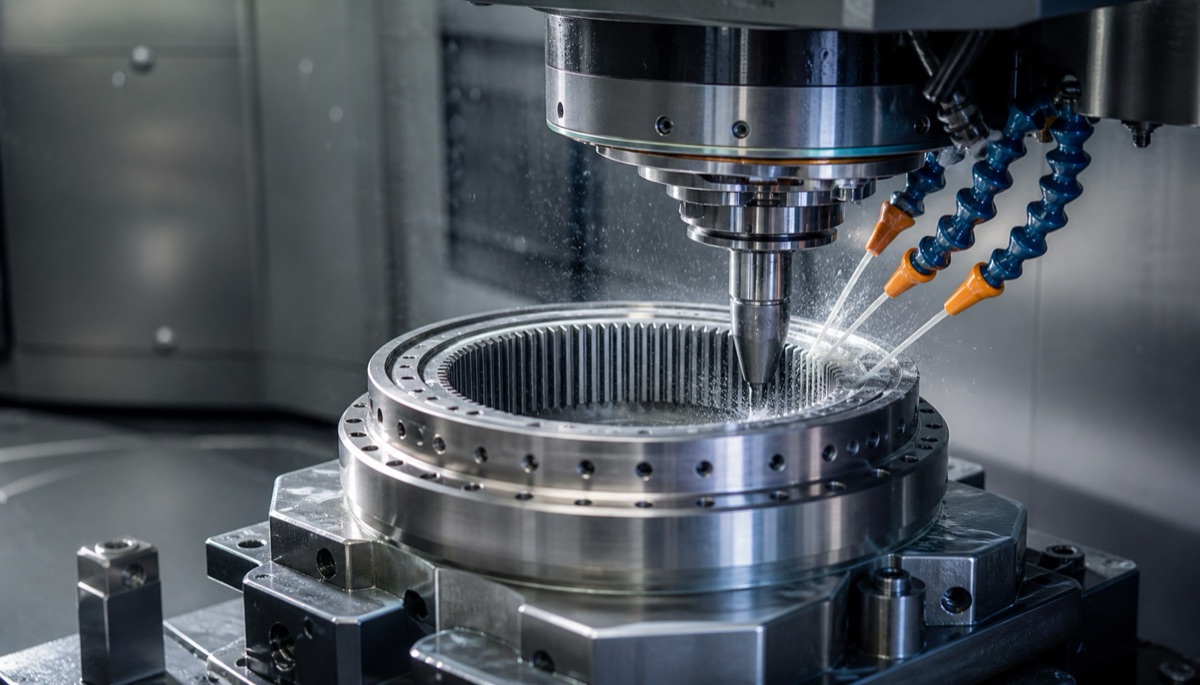

OEMach prüft zuerst die Funktionsbeziehung zwischen Circular Spline, Flexspline, Lagersitzen, Verbindungsbohrungen und Ausgangsflächen. Danach werden CNC-Schruppen, Drahterodieren, Schleifen, Wärmebehandlung und CMM-Prüfung als eine Kette geplant.
Präzisionsfokus für Circular Spline und Flexspline
| Teil oder Merkmal | Kritische Präzision | Häufiges Risiko | Prozesshinweis |
|---|---|---|---|
| Circular Spline | Innenzahnform, Rundheit, Konzentrizität und Planlauf | Ungleichmäßiger Eingriff, höheres Geräusch und exzentrische Montage | Nach Zahnformbearbeitung prüfen und Montagebezug mit Zahnringbezug verbinden |
| Flexspline | Zahnform, gleichmäßige Wandstärke, Rundheit und elastische Zone | Lokale Spannungsspitzen und geringere Lebensdauer | Niedrig belastend spannen und Schruppen von Schlichten trennen |
| Montagebohrbild | Position, Lochabstand und Senktiefe | Schräger Reducer-Einbau | Bohrbild und Stirnflächenbezug im gleichen Koordinatensystem prüfen |
| Nach Wärmebehandlung | Härte, Verzug und Rundlauf | Vor Wärmebehandlung gut, danach außerhalb Toleranz | Schlichtzugabe reservieren und nach Wärmebehandlung schleifen oder prüfen |
| Oberfläche | Zahnflächenrauheit, Grate und Fasen | Eingriffsverschleiß und Geräusch | Zahnfuß und Bohrungsmündungen entgraten, ohne die Zahnform zu beschädigen |
Warum der Circular Spline nicht nur nach Zähnen und Bohrungen beurteilt wird
Der Circular Spline übernimmt meist die feste Zahnring- und Positionierfunktion. Die Innenzahnform beeinflusst den gleichmäßigen Eingriff direkt, aber Montagefläche, Außendurchmesserbezug und Bohrungsposition sind ebenso wichtig.
Die Zahnform kann gut sein, während der Planlauf zu groß bleibt. Dann arbeiten Wave Generator und Flexspline trotzdem in instabiler Lage. Das reale Risiko liegt in einer falschen Achsbeziehung nach der Montage.
Stabiler ist es, nach dem Schruppen Spannungen abzubauen, nach Wärmebehandlung Schlichtzugabe zu lassen und Zahnringbezug, Stirnfläche und Bohrbild gemeinsam zu prüfen. Bei hohen Anforderungen sollten Rundheit, Konzentrizität und Planlauf im Prüfbericht stehen, nicht nur auf der Zeichnung.
Flexspline-Risiko: dünne Wand und Rückfederung
Der Flexspline reagiert meist stärker auf Spannverzug als der Circular Spline. Eine dünne Wand kann in der Vorrichtung stabil wirken und nach dem Lösen zurückfedern. Wärmebehandlung oder Oberfläche können neue Rundheits- und Wandstärkenschwankungen verursachen.
Die Bearbeitung muss Spannkraft, Aufmaßverteilung und Reihenfolge kontrollieren. Dünne Bereiche sollten nicht in einem schweren Schnitt fertiggestellt werden. Kritische Zähne und Stirnflächen sind sicherer, wenn sie nach einer stabileren Spannungsphase geschlichtet werden.
Für eine Anfrage reichen Außenmaß und Werkstoff nicht aus. Zahnprüfung, Wärmebehandlungszustand und Wandstärkenanforderung müssen klar sein, sonst wirkt der Preis niedrig, während das Fertigungsrisiko steigt.
Nachprüfung nach Wärmebehandlung ist entscheidend

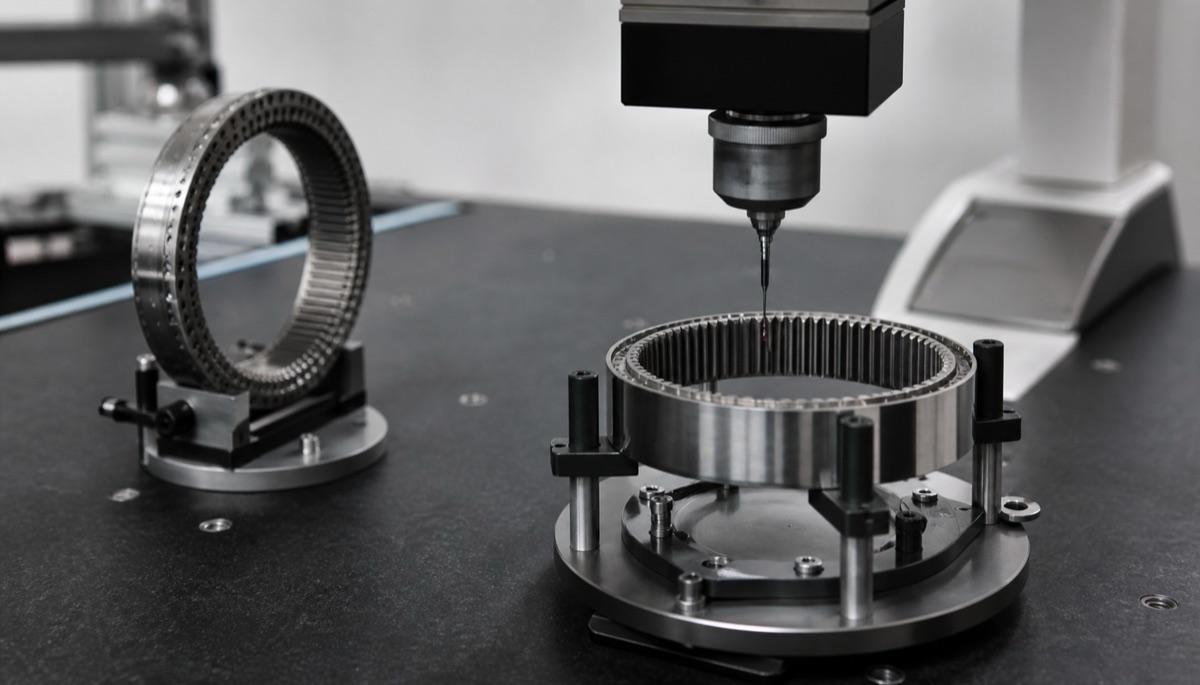

In einem Projekt für einen Harmonic-Drive Circular Spline lag der erste Kundenfokus auf Zahnform und Bohrungen. In der Zeichnungsprüfung erkannte OEMach jedoch Planlauf nach Wärmebehandlung und Konzentrizität des Innenzahnrings als Hauptursachen möglicher Kleinserien-Schwankung.
Der finale Prozess nutzte Schruppen mit Aufmaß, Nachschleifen der Stirnfläche nach Wärmebehandlung, spätere Bearbeitung wichtiger Bohrungen und CMM-Protokolle für Bohrungsposition, Planlauf und Zahnringbezug. Der Zahnbereich wurde zusätzlich auf Grate und Optik geprüft.
Diese Kette aus Vorwärme-, Nachwärme- und Prüfkontrolle reduziert Geräusch- und Nacharbeitsrisiko. Bei Präzisionsgetriebeteilen liegt der Wert nicht in einer Einzeloperation, sondern in der Verbindung von Prozess und Prüfung.
Fünf Fragen vor der Bestellung
- Welche Stirnfläche, welcher Außendurchmesser oder welches Bohrbild definiert den Montagebezug?
- Sind Nachschleifen, Drahterodier-Finish oder zweite Prüfung nach Wärmebehandlung erforderlich?
- Wie werden Zahnform, Rundheit, Konzentrizität und Planlauf gemessen?
- Darf der Lieferant Spannkonzept und Aufmaß für den dünnwandigen Flexspline anpassen?
- Enthält der Erstteilbericht Messwerte, damit Wiederholaufträge denselben Prozess nutzen können?
Häufige Fehler
Der erste Fehler ist, nur Zahnform zu prüfen und die Konzentrizität zwischen Zahnring und Montagebezug zu ignorieren. Der zweite ist, Teile nach bestandener Vorwärme-Messung freizugeben, ohne Nachwärme-Verzug zu prüfen.
Der dritte Fehler ist, den Flexspline wie einen normalen dünnen Ring zu bearbeiten. Sein elastisches Arbeitsverhalten verlangt strengere Bearbeitungs- und Prüfplanung.
Zusammenfassung
Bei Circular-Spline- und Flexspline-Bearbeitung für Harmonic Drives geht es nicht nur darum, die Zähne herzustellen. Zahnform, Wandstärke, Rundheit, Konzentrizität und Stabilität nach Wärmebehandlung müssen als System passen. Vor der Bestellung sollten Bezug, Prüfpunkte und Nachprüfung nach Wärmebehandlung klar definiert sein.
FAQ
Was muss beim Circular Spline kontrolliert werden?
Innenzahnform, Rundheit, Konzentrizität, Planlauf, Montagebohrungsposition und Stabilität nach Wärmebehandlung.
Warum ist der Flexspline schwieriger?
Er ist meist dünner und empfindlicher gegenüber Spannverzug und Rückfederung, während Zahnform, Wandstärke und elastische Zone kontrolliert werden müssen.
Brauchen Harmonic-Drive-Passteile Prüfung nach Wärmebehandlung?
Ja. Wärmebehandlung kann Rundheit, Planlauf und Bohrungsbeziehungen ändern. Kritische Teile sollten Messdaten nach Wärmebehandlung behalten.
Können Circular Spline und Flexspline nur per CNC gefertigt werden?
Einige Strukturen ja, aber präzise Zahnformen, enge Nuten oder Nacharbeit nach Wärmebehandlung benötigen oft Drahterodieren, Schleifen oder Spezialprozesse.
Kann OEMach Kleinserien für Harmonic-Drive-Passteile unterstützen?
Ja. OEMach unterstützt Circular Splines, Flexsplines, Verbindungsringe, Montagesitze und ähnliche Präzisionsmechanikteile mit Prüfprotokollen.
