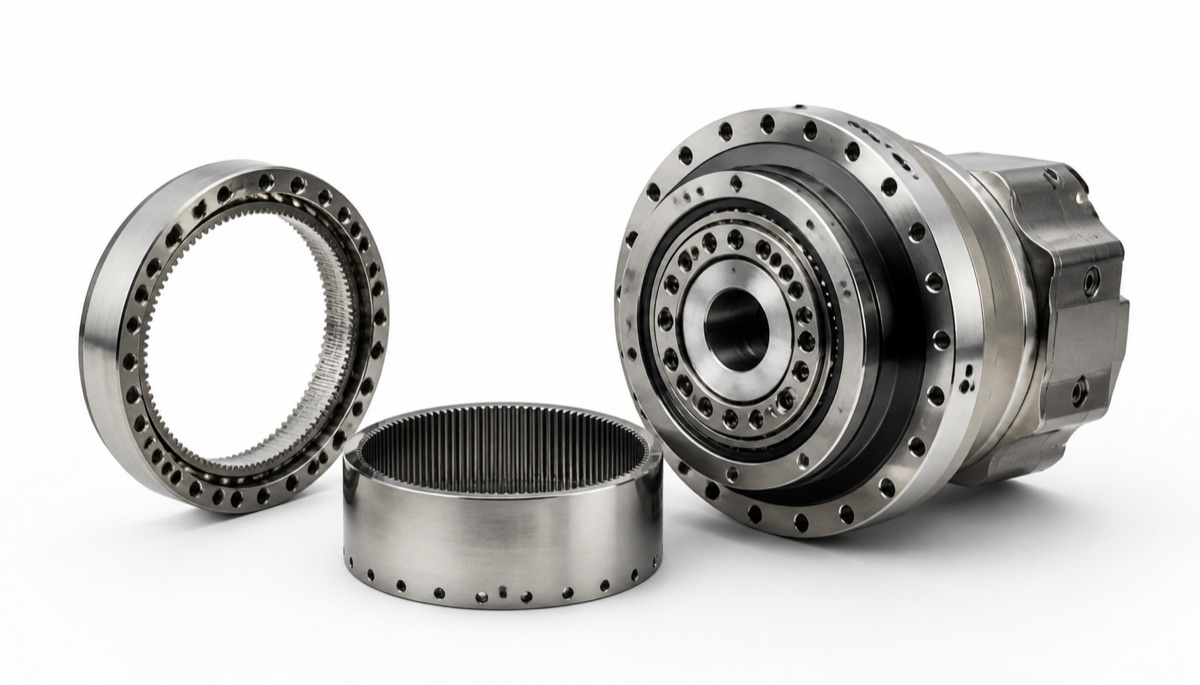

La corona rígida y el flexspline no son anillos dentados comunes. En las piezas de acoplamiento de un reductor armónico, la corona rígida exige forma de diente interno, redondez, concentricidad, salto axial y referencia de agujeros de montaje. El flexspline añade además pared delgada, deformación elástica, movimiento después del tratamiento térmico y tensión de sujeción.
Si solo se mecanizan los dientes pero no se controla la referencia del anillo, la postura de la cara y la inspección después del tratamiento térmico, el montaje puede presentar ruido de engrane, variación de juego, desgaste local o menor vida útil. En prototipos y lotes pequeños, estos problemas rara vez se corrigen solo con montaje.

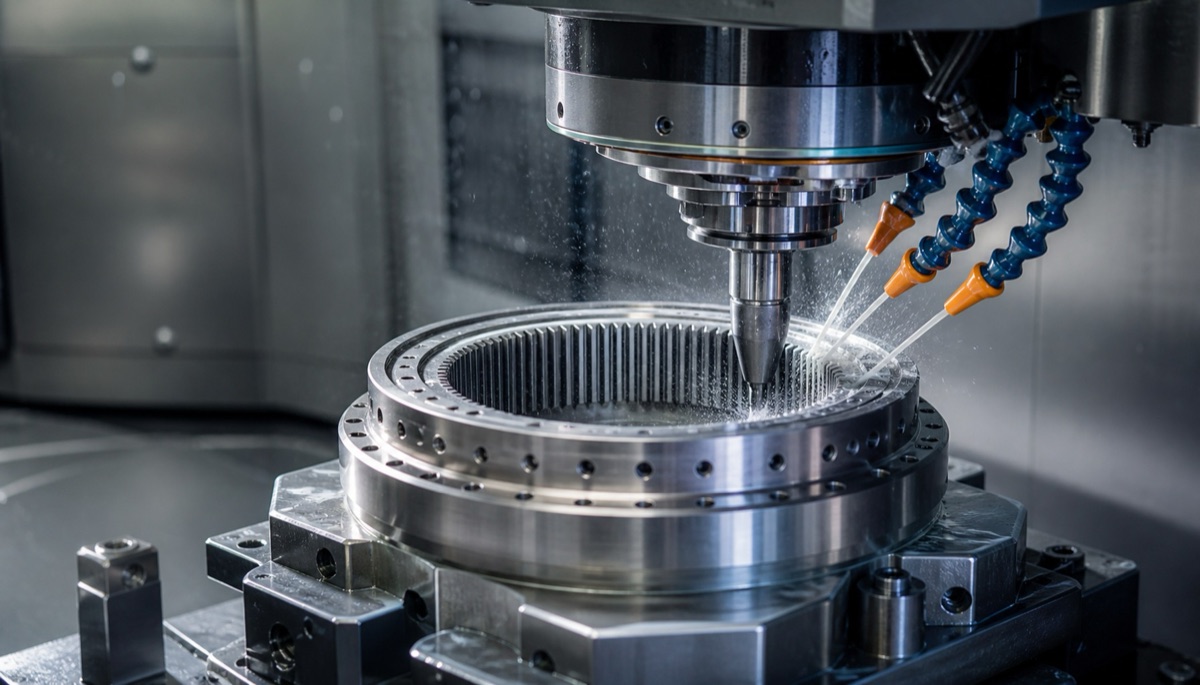

OEMach revisa primero la relación funcional entre corona rígida, flexspline, asiento de rodamiento, agujeros de conexión y cara de salida. Después conecta desbaste CNC, corte por hilo, rectificado, tratamiento térmico e inspección CMM en un solo proceso.
Puntos de precisión para corona rígida y flexspline
| Pieza o función | Precisión clave | Riesgo común | Sugerencia de proceso |
|---|---|---|---|
| Corona rígida | Diente interno, redondez, concentricidad y salto axial | Engrane desigual, más ruido y montaje excéntrico | Revisar tras mecanizado de dientes y vincular referencia de montaje con referencia del anillo |
| Flexspline | Forma de diente, espesor uniforme, redondez y deformación de zona elástica | Concentración local de tensión y menor vida | Usar sujeción de baja tensión y separar desbaste y acabado |
| Grupo de agujeros | Posición, paso y profundidad de avellanado | Montaje inclinado del reductor | Medir agujeros y cara de referencia en el mismo sistema |
| Tras tratamiento térmico | Dureza, deformación y salto circular | Conforme antes del calor, fuera de tolerancia después | Reservar sobrematerial y rectificar o revisar después del tratamiento |
| Estado superficial | Rugosidad de diente, rebabas y chaflanes | Desgaste de engrane y ruido anormal | Desbarbar raíces y bocas sin dañar la forma del diente |
Por qué la corona rígida no se juzga solo por dientes y agujeros
La corona rígida suele aportar el anillo dentado fijo y la función de localización. La precisión del diente interno afecta directamente la uniformidad de engrane, pero la cara de montaje, el diámetro exterior de localización y la posición de agujeros son igual de importantes.
La forma del diente puede pasar inspección aunque el salto axial sea alto. En ese caso, el generador de onda y el flexspline pueden trabajar con postura inestable. El riesgo real es la relación de ejes después del montaje.
Un método más estable es liberar tensión después del desbaste, reservar acabado después del tratamiento térmico y medir juntos referencia del anillo, cara y agujeros. En proyectos exigentes, redondez, concentricidad y salto axial deben aparecer en el informe, no solo en el plano.
La dificultad del flexspline: pared delgada y recuperación
El flexspline suele ser más sensible a la deformación de sujeción que la corona rígida. La pared delgada puede verse estable en el útil y recuperar forma después de soltarla. El tratamiento térmico o superficial puede añadir nueva variación de redondez y espesor.
Su mecanizado requiere controlar fuerza de apriete, distribución de sobrematerial y secuencia. Las zonas delgadas no convienen para cortes pesados de una sola pasada. Dientes y caras críticas se acaban mejor cuando la pieza ya tiene un estado de tensión más estable.
Para cotizar, dimensión exterior y material no bastan. Deben aclararse inspección de dientes, estado térmico y requisitos de espesor de pared; de lo contrario, el precio puede parecer bajo y el riesgo de fabricación ser alto.
La revisión posterior al tratamiento térmico es crítica
En un proyecto de corona rígida para reductor armónico, el cliente se enfocaba inicialmente en dientes y agujeros. En la revisión de plano, OEMach identificó el salto axial y la concentricidad del anillo interno después del tratamiento térmico como los riesgos principales para el lote pequeño.

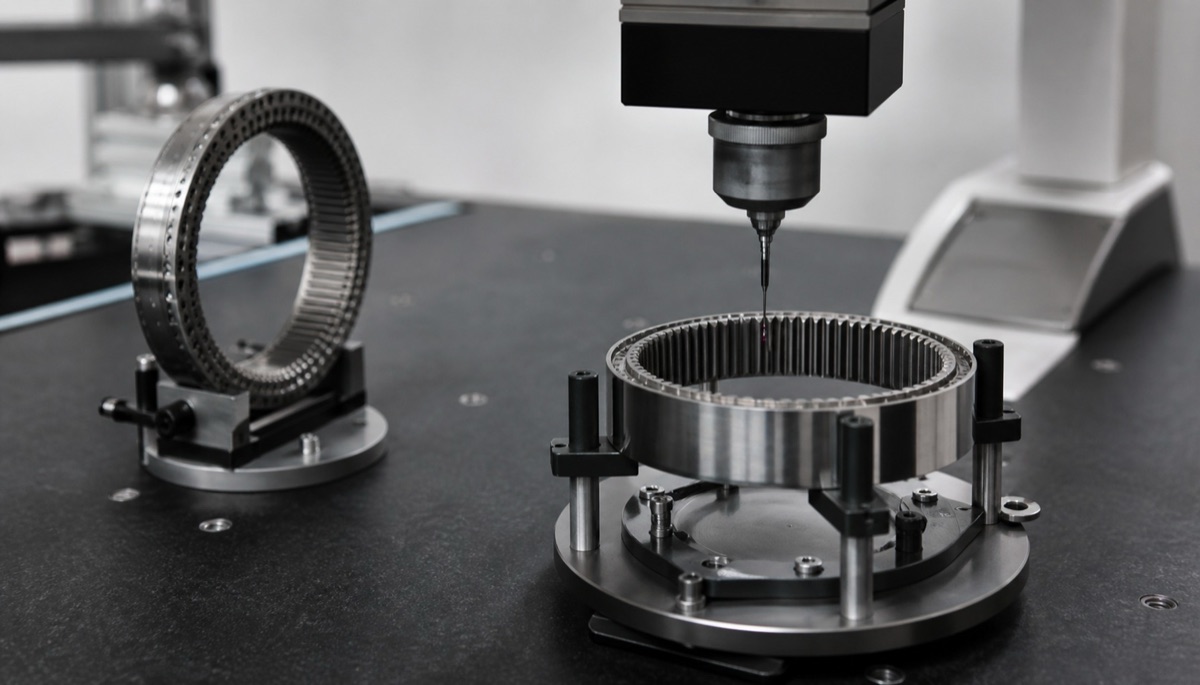

El proceso final usó desbaste con sobrematerial, rectificado de cara después del tratamiento térmico, mecanizado posterior de agujeros clave y registros CMM de posición de agujeros, salto axial y referencias del anillo. La zona dentada también se revisó para rebabas y apariencia.
Este cierre entre antes del calor, después del calor e inspección reduce la probabilidad de ruido y retrabajo. En piezas de transmisión de precisión, el valor no es una sola operación, sino la conexión entre proceso y verificación.
Cinco preguntas antes de ordenar
- Qué cara, diámetro exterior o grupo de agujeros define la referencia final de montaje?
- Se requiere rectificado después del tratamiento térmico, acabado por hilo o segunda inspección?
- Cómo se medirán forma de diente, redondez, concentricidad y salto axial?
- Puede el proveedor ajustar sujeción y sobrematerial para el flexspline de pared delgada?
- El informe de primera pieza guardará valores medidos para futuras compras?
Errores frecuentes
El primer error es revisar la forma del diente e ignorar la concentricidad entre anillo dentado y referencia de montaje. El segundo es liberar piezas porque la medición antes del tratamiento térmico pasa, sin revisar el movimiento posterior.
El tercer error es tratar el flexspline como un anillo delgado normal. Su comportamiento elástico exige una lógica de mecanizado e inspección más estricta.
Resumen
En el mecanizado de corona rígida y flexspline para reductores armónicos, el objetivo no es solo producir los dientes. Forma de diente, espesor, redondez, concentricidad y estabilidad después del tratamiento térmico deben aprobarse como un sistema. Antes de ordenar, ingeniería debe definir referencias, inspecciones y revisión posterior al tratamiento.
FAQ
Qué controla principalmente la corona rígida?
Forma de diente interno, redondez, concentricidad, salto axial, posición de agujeros y estabilidad después del tratamiento térmico.
Por qué el flexspline es más difícil?
Suele ser más delgado y sensible a deformación y recuperación, mientras requiere controlar diente, espesor y estabilidad de la zona elástica.
Hace falta inspección después del tratamiento térmico?
Sí. El tratamiento puede cambiar redondez, salto axial y relación de agujeros, por eso las piezas críticas deben guardar datos medidos después del calor.
Se pueden fabricar solo con CNC?
Algunas estructuras sí, pero dientes de alta precisión, ranuras estrechas o acabado después del calor suelen necesitar hilo, rectificado o proceso dentado dedicado.
OEMach puede apoyar lotes pequeños de piezas para reductores armónicos?
Sí. OEMach puede apoyar coronas rígidas, flexsplines, anillos de conexión, bases de montaje y piezas mecánicas de precisión con registros de inspección.
