Optische Halter bearbeiten: Koaxialität und Stirnflächenlauf

Bei optischen Haltern müssen Koaxialität, Stirnflächenlauf und Montagedatums gemeinsam kontrolliert werden, um Linsenkippung und Achsdrift zu vermeiden.

Optische Halter bearbeiten: Koaxialität und Stirnflächenlauf

Bei optischen Haltern müssen Koaxialität, Stirnflächenlauf und Montagedatums gemeinsam kontrolliert werden, um Linsenkippung und Achsdrift zu vermeiden.

Bei der Bearbeitung optischer Halter werden Koaxialitaet der Linsenbohrung und Stirnflaechenlauf oft unterschaetzt. Der Bohrungsdurchmesser zeigt nur, ob die Linse passt. Koaxialitaet bestimmt, ob das Linsenzentrum auf derselben optischen Achse bleibt; Stirnflaechenlauf bestimmt, ob die aufliegende Linse kippt.

Bei normalen Mechanikteilen reichen oft Passspiel und Ebenheit. Optische Halter sind anders. Eine leicht exzentrische Bohrung oder eine Stirnflaeche mit kleinem Lauf kann spaeter Fokusdrift, unscharfe Bildraender oder wiederholte Kalibrierung verursachen.

OEMach bestaetigt meist zuerst die Bezugsbeziehung zwischen Linse, Haltering, Passstiftbohrungen und externen Montageflaechen. Danach wird entschieden, ob 5-Achs-Bearbeitung, Dreh-Fraesen, spezielle weiche Backen oder CMM-Pruefung fuer Achse und Flaeche sinnvoll sind.

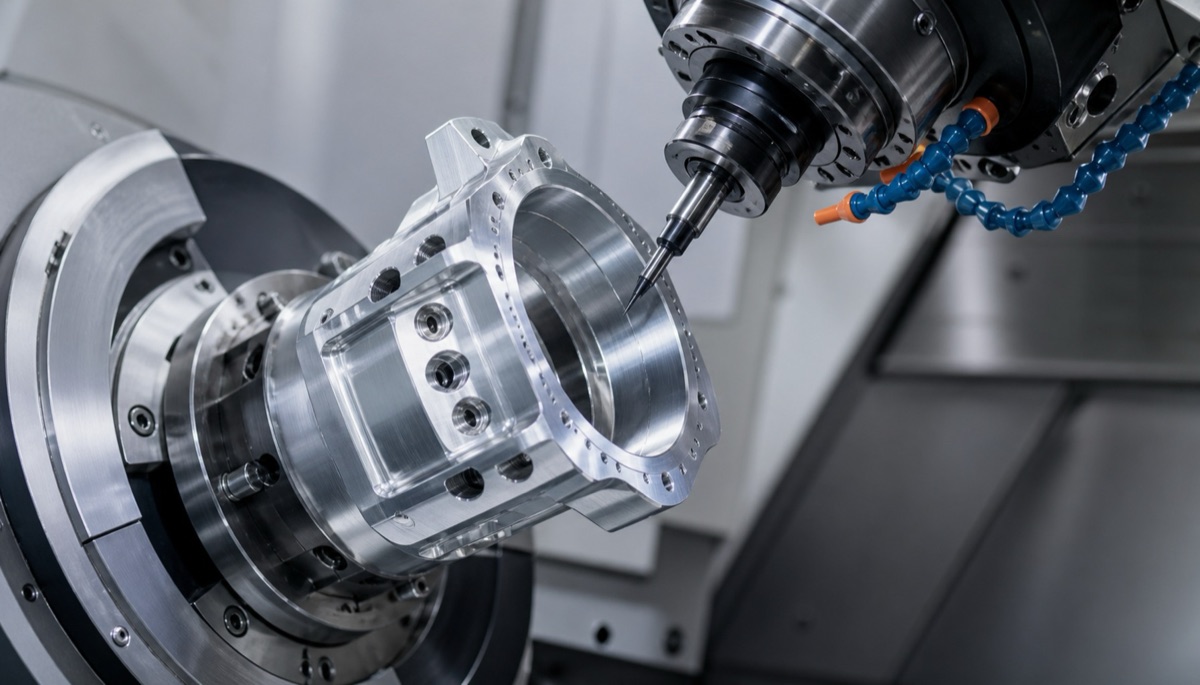

5-Achs-CNC-Aufspannung fuer optischen Halter mit Praezisionsbohrungen
Optische Halter brauchen Bohrungsachse, Stirnflaeche und externe Positioniermerkmale als eine Montagebeziehung.

Kontrolltabelle fuer Koaxialitaet und Stirnflaechenlauf

Diese Tabelle hilft bei der ersten Zeichnungspruefung. Eng zu kontrollieren sind die Bohrungen und Flaechen in der optischen Ausrichtkette, nicht jede Aussenkontur.

Kontrollpunkt Betroffener Bereich Typisches Risiko Bearbeitungs- und Pruefvorschlag
Koaxialitaet der Linsenbohrung Linsenbohrung, Stufenbohrung und Halteringbohrung Linsenzentrum verschiebt sich, optische Achse wird instabil Kritische Bohrungen moeglichst aus einem Bezug bearbeiten; mit CMM oder Rundlauf pruefen
Stirnflaechenlauf Linsensitzflaeche und Halteringflaeche Linse kippt und Fokusebene driftet Flaeche spaet schlichten und gegen Bohrungs- oder Montageachse bewerten
Passstiftbohrungen Wiederholposition zwischen Halter und Plattform Schlechte Wiederholbarkeit beim optischen Einrichten Positionsangabe der Stiftbohrungen an Linsenbohrungsdatum binden
Oberflaechenbehandlung Eloxal, Schwaerzen oder matte Oberflaechen Bohrungen werden enger und Sitzflaeche veraendert sich Kritische Bohrungen und Sitzflaechen nach dem Finish erneut pruefen
Pruefdatum Bearbeitungsdatum, Montagedatum und Messkoordinaten Unterschiedliche Messergebnisse zwischen Parteien Koordinatenaufbau und Messwerte im Bericht klar nennen

Warum Koaxialitaet mehr als Bohrungsmass ist

Eine Linsenbohrung mit richtigem Durchmesser zeigt nur, dass die Montage grob moeglich ist. Der optische Halter muss aber sicherstellen, dass mehrere Bohrungen, Stufen und externe Positioniermerkmale dieselbe Achse teilen.

Koaxialitaetsprobleme entstehen oft nach mehreren Umspannungen, Bezugswechseln oder Spannungsfreisetzung in duenner Wandung. Einzelmasse koennen passen, waehrend die optische Achsbeziehung bereits driftet.

Stabiler ist es, Linsenbohrung, Halteringstufe und wichtige Bezugsflaeche in einer Aufspannung oder einem gemeinsamen Koordinatensystem zu bearbeiten. Komplexe Halter koennen mit 5 Achsen Umspannungen reduzieren oder mit Dreh-Fraesen Zylinderachsen sichern.

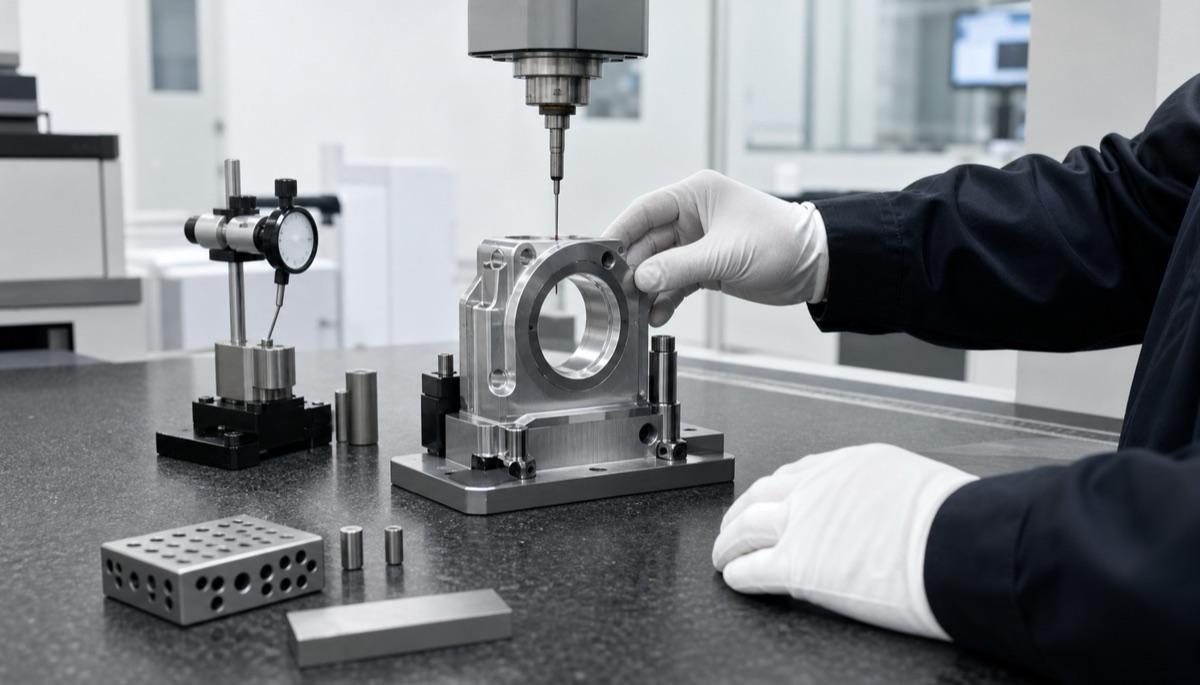

Pruefung von Koaxialitaet und Stirnflaechenlauf eines optischen Halters auf CMM-Tisch
Koaxialitaet und Stirnflaechenlauf sollten mit derselben Bezugslogik gemessen werden, die in der optischen Montage gilt.

Stirnflaechenlauf bestimmt den Linsensitz

Stirnflaechenlauf ersetzt keine Ebenheit. Ebenheit prueft, ob die Flaeche selbst eben ist. Stirnflaechenlauf prueft, wie diese Flaeche relativ zu Dreh- oder Bohrungsachse schwingt. Wenn die Linse aufliegt, wird die Flaechenlage zur Linsenlage.

Ist der Stirnflaechenlauf zu gross, beruehrt eine Seite der Linse zuerst. Die Montage kann mit Haltering oder Shim noch gelingen, aber die optische Kalibrierung wird instabiler und Temperaturwechsel machen das Problem sichtbarer.

OEMach empfiehlt, kritische Sitzflaechen spaet zu schlichten, Werkzeugverschleiss und Schnittwaerme zu kontrollieren und Grate vollstaendig zu entfernen. Der Bericht sollte nennen, ob gegen Bohrungsachse, Aussendurchmesser oder Bodendatum bewertet wird.

Bearbeitung und Pruefung in einer Bezugslogik

Bei einer optischen Halterpruefung lag die erste Anforderung vor allem auf Linsenbohrungsdurchmesser und Aussenmassen. Die Zeichnungspruefung zeigte, dass die Ausrichtung staerker von der Beziehung zwischen Linsenbohrung, Halteringflaeche und unteren Passstiftbohrungen abhing.

Die Prozessroute reduzierte Bezugswechsel mit 5-Achs-Bearbeitung, trennte Schruppen und Schlichten fuer Bohrung und Flaeche und nutzte einen leichten Endschnitt auf der kritischen Sitzflaeche. Die Pruefung baute das Koordinatensystem aus dem unteren Montagedatum auf und meldete Koaxialitaet, Stirnflaechenlauf und Stiftlochposition.

Nach der Erstmuster-Montage wurden Linsenkipp-Probleme reduziert und die Pilotserien-Konsistenz verbessert. Die Lehre ist, Bearbeitung, Pruefung und optische Montage als ein System zu fuehren.

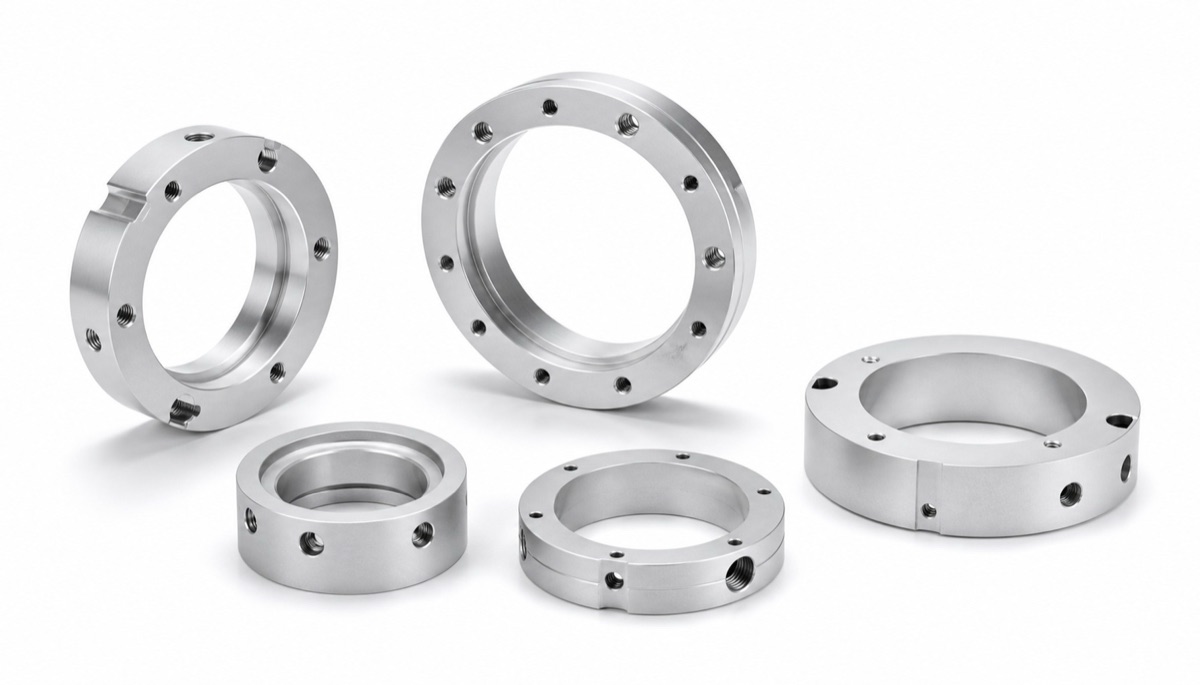

Praezisionsgefertigte optische Halterringe und Gehaeuse mit Bohrungs- und Stirnflaechenmerkmalen
Nicht jede Aussenkontur braucht enge Toleranz; kritisch sind Bohrungen und Flaechen in der optischen Ausrichtkette.

Fuenf Punkte vor der RFQ

Klaeren, ob Linsenbohrung, Halteringbohrung und externe Positionierbohrungen ein gemeinsames Datum brauchen.

Angeben, ob Stirnflaechenlauf gegen Bohrungsachse, Aussendurchmesser oder Bodendatum bewertet wird.

Festlegen, ob CMM, Rundlaufmessung oder ein Sonderlehrenbericht erforderlich ist.

Klaeren, ob kritische Bohrungen und Sitzflaechen nach Eloxal, Schwaerzen oder Strahlen erneut geprueft werden.

Erstmuster-Feedback aus der optischen Montage dokumentieren, damit Wiederholauftraege dieselbe Prozesslogik behalten.

Fuer optische Entwicklungsteams reduziert ein Lieferant mit Bezugspruefung, 5-Achs-Faehigkeit, Achsbeziehungspruefung und Nachpruefung nach Finish den Abstimmungsaufwand.

Haeufige Fehler

Der erste Fehler ist, nur Bohrungsdurchmesser zu betrachten und Achsbeziehungen zu ignorieren. Bohrungen im optischen Halter dienen der optischen Achse, nicht nur dem Passspiel.

Der zweite Fehler ist, Ebenheit und Stirnflaechenlauf zu verwechseln. Beide bewerten unterschiedliche Beziehungen und sollten nicht gemischt werden.

Der dritte Fehler ist, Teile allein wegen bestandener Maschinenpruefung anzunehmen. Oberflaechenbehandlung, Reinigung und Klemmung koennen kritische Sitzbedingungen noch veraendern.

FAQ

Warum braucht ein optischer Halter Koaxialitaetskontrolle?

Wenn Linsenbohrung, Halteringbohrung und Positionierdatum nicht koaxial sind, verlaesst das Linsenzentrum die optische Achse und beeinflusst Bild oder Kalibrierung.

Sind Stirnflaechenlauf und Ebenheit gleich?

Nein. Ebenheit prueft die Flaeche selbst. Stirnflaechenlauf prueft die Bewegung der Flaeche relativ zu einer Achse.

Wie wird Koaxialitaet am optischen Halter geprueft?

Mit CMM, Rundlaufmessung oder Sonderlehre. Entscheidend ist, dass Pruefdatum und Montagedatum uebereinstimmen.

Sollte nach Eloxal erneut geprueft werden?

Ja. Kritische Linsenbohrungen, Halteringsitze und Sitzflaechen sollten wegen Schichtdicke und Oberflaechenzustand nachgeprueft werden.

Kann OEMach optische Halter bearbeiten?

Ja. OEMach bietet 5-Achs-Bearbeitung, Dreh-Fraesen, Koaxialitaetspruefung, Stirnflaechenlaufkontrolle und Nachpruefung nach Finish.

Zusammenfassung

Die Schwierigkeit bei optischen Haltern liegt nicht in einem einzelnen Bohrungsmass, sondern darin, dass Bohrungen, Sitzflaechen und Positionierdatums um eine stabile optische Achse arbeiten. Koaxialitaet und Stirnflaechenlauf muessen aus dem Montagedatum bewertet werden.
