El mecanizado de una montura óptica debe controlar coaxialidad, salto axial y datums de montaje para evitar inclinación de lente y deriva del eje óptico.

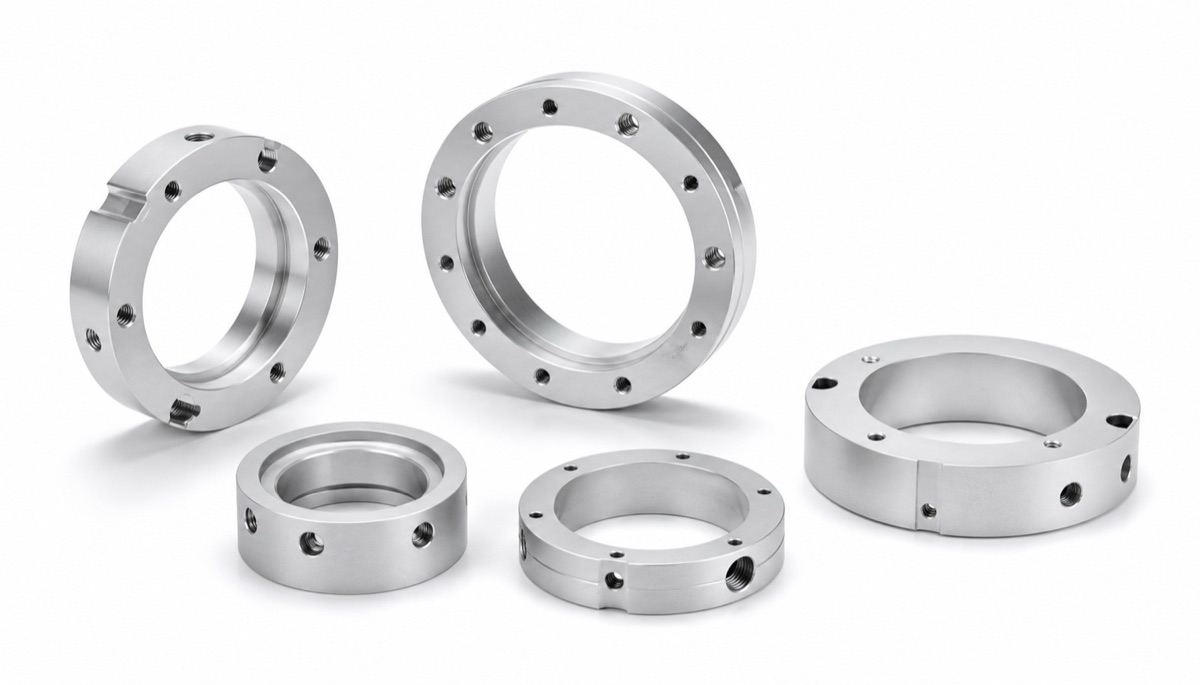

En el mecanizado de monturas opticas, la coaxialidad del agujero de lente y el salto axial de la cara son dos requisitos que suelen subestimarse. El diametro solo indica si la lente entra. La coaxialidad determina si el centro de la lente permanece en el mismo eje optico, y el salto axial determina si la lente queda inclinada al asentarse.
En una pieza mecanica comun, agujeros y caras pueden necesitar solo holgura de montaje. Una montura optica es distinta. Un agujero ligeramente excentrico o una cara con pequeno salto puede producir deriva del plano focal, bordes de imagen borrosos o calibraciones repetidas.
OEMach suele empezar confirmando la relacion de datums entre lente, aro de retencion, agujeros de pasador y caras externas de montaje. Despues decide si conviene 5 ejes, torno-fresado, mordazas blandas dedicadas o CMM para controlar eje y cara.
Tabla de control de coaxialidad y salto axial
Esta tabla sirve para una primera revision de plano. Las funciones que necesitan control estricto son los agujeros y caras dentro de la cadena de alineacion optica, no todos los contornos exteriores.
| Control | Zona afectada | Riesgo comun | Sugerencia de mecanizado e inspeccion |
|---|---|---|---|
| Coaxialidad del agujero de lente | Agujero de lente, escalon y agujero del aro | Centro de lente desplazado y eje optico inestable | Mecanizar agujeros criticos desde un datum cuando sea posible; inspeccionar con CMM o salto |
| Salto axial de cara | Cara de apoyo de lente y cara del aro | Lente inclinada y deriva del plano focal | Acabar la cara al final y evaluarla respecto al eje de agujero o de montaje |
| Agujeros de pasador | Repetibilidad entre montura y plataforma | Baja repetibilidad de ajuste optico | Vincular posicion de pasadores con datum del agujero de lente |
| Tratamiento superficial | Anodizado, ennegrecido o acabado mate | Agujeros mas apretados y cambio de cara de apoyo | Reinspeccionar agujeros y caras criticas despues del acabado |
| Datum de inspeccion | Datum de mecanizado, montaje y sistema de informe | Resultados distintos entre partes | Indicar en el informe como se crea el sistema y los valores medidos |
La coaxialidad no es solo diámetro
Que el agujero de lente cumpla diametro solo demuestra que el ajuste es posible. Una montura optica se preocupa mas por si varios agujeros, escalones y referencias externas comparten el mismo eje.
Los problemas de coaxialidad aparecen a menudo tras varias vueltas de pieza, cambios de datum o liberacion de tension en paredes finas. Cada medida individual puede estar correcta mientras la relacion del eje optico ya se ha desplazado.

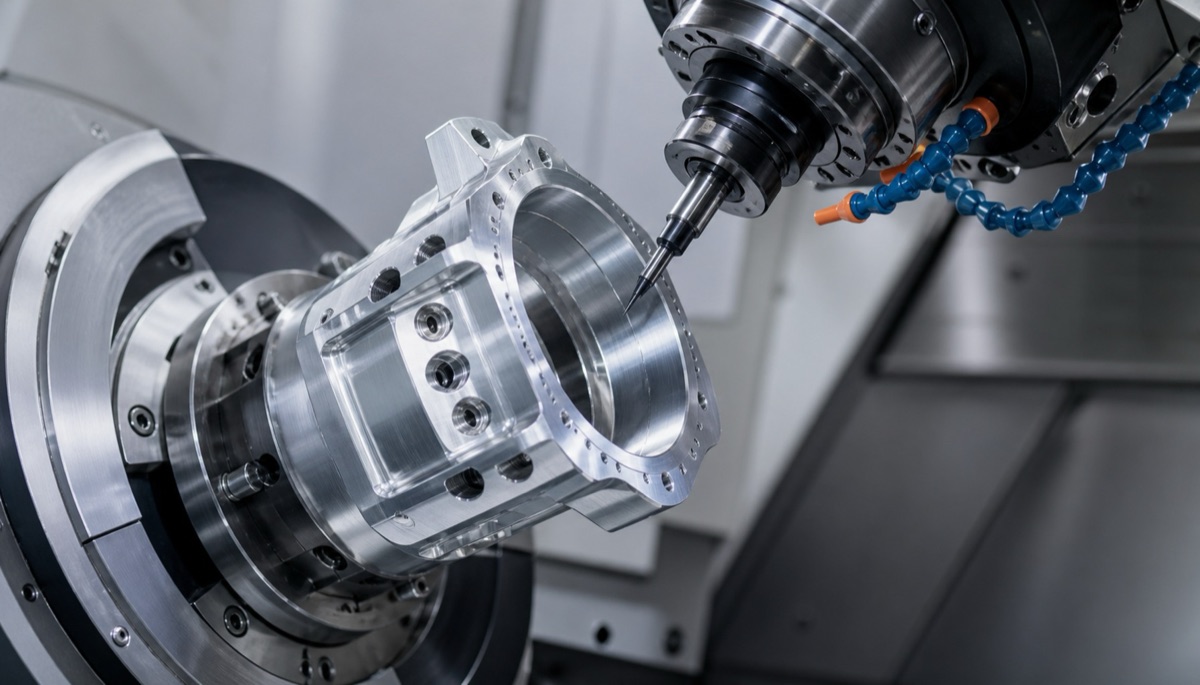

Una ruta mas estable es mecanizar agujero de lente, escalon del aro y cara de referencia en una misma sujecion o sistema comun. Las monturas complejas pueden usar 5 ejes para reducir vueltas, o torno-fresado para mantener relaciones cilindricas.
El salto axial controla el asiento de la lente
El salto axial no sustituye a la planitud. La planitud mira si una cara es plana; el salto axial mira como esa cara oscila respecto a un eje de giro o de agujero. Cuando la lente se apoya, la actitud de la cara se convierte en actitud de la lente.
Si el salto axial es alto, un lado de la lente puede tocar primero. El montaje puede cerrarse con aro o calza, pero la calibracion optica sera menos estable y el cambio de temperatura puede hacer el problema mas visible.
OEMach recomienda dejar las caras criticas para acabado final, controlar desgaste de herramienta y calor, y eliminar rebabas. El informe debe indicar si la cara se evalua respecto al eje del agujero, diametro exterior o datum inferior.
Unir mecanizado e inspección en una lógica
En una revision de montura optica, el requisito inicial se centraba en diametro de agujero de lente y dimensiones externas. La revision del plano mostro que el ajuste dependia mas de la relacion entre agujero de lente, cara del aro y pasadores inferiores.
La ruta redujo cambios de datum con 5 ejes, separo desbaste y acabado para agujero y cara, y uso una pasada final ligera en la cara critica. La inspeccion creo el sistema desde el datum inferior de montaje y reporto coaxialidad, salto axial y posicion de pasadores.
Tras el montaje inicial, los problemas de inclinacion de lente se redujeron y la consistencia del lote piloto mejoro. La leccion es gestionar mecanizado, inspeccion y montaje optico como un sistema, no solo revisar dimensiones de maquina.
Cinco puntos antes de la RFQ
Confirmar si agujero de lente, aro de retencion y agujeros de posicionamiento comparten datum.
Indicar si el salto axial se evalua respecto al eje de agujero, diametro exterior o datum inferior.
Especificar si se requiere CMM, salto circular o informe de calibre dedicado.
Aclarar si agujeros y caras criticas se reinspeccionan despues de anodizado, ennegrecido o granallado.
Registrar feedback de montaje de primera pieza para mantener la misma logica en reposiciones.
Para equipos de I+D optica, un proveedor con revision de datums, 5 ejes, inspeccion de ejes y reinspeccion tras acabado puede reducir retrabajos de alineacion.
Errores frecuentes
El primer error es mirar solo tolerancia de diametro y olvidar la relacion entre ejes. Los agujeros de montura sirven al eje optico, no solo a la holgura.
El segundo error es confundir planitud con salto axial. Evalúan relaciones diferentes y no deben mezclarse.
El tercer error es aceptar piezas solo porque pasan inspeccion de mecanizado. Tratamiento, limpieza y apriete de montaje pueden cambiar el asiento critico.
FAQ
Por qué una montura óptica necesita coaxialidad?
Si el agujero de lente, el aro y el datum no son coaxiales, el centro de la lente sale del eje optico y afecta imagen o calibracion.
Salto axial y planitud son lo mismo?
No. La planitud revisa si una cara es plana. El salto axial revisa como esa cara oscila respecto a un eje.

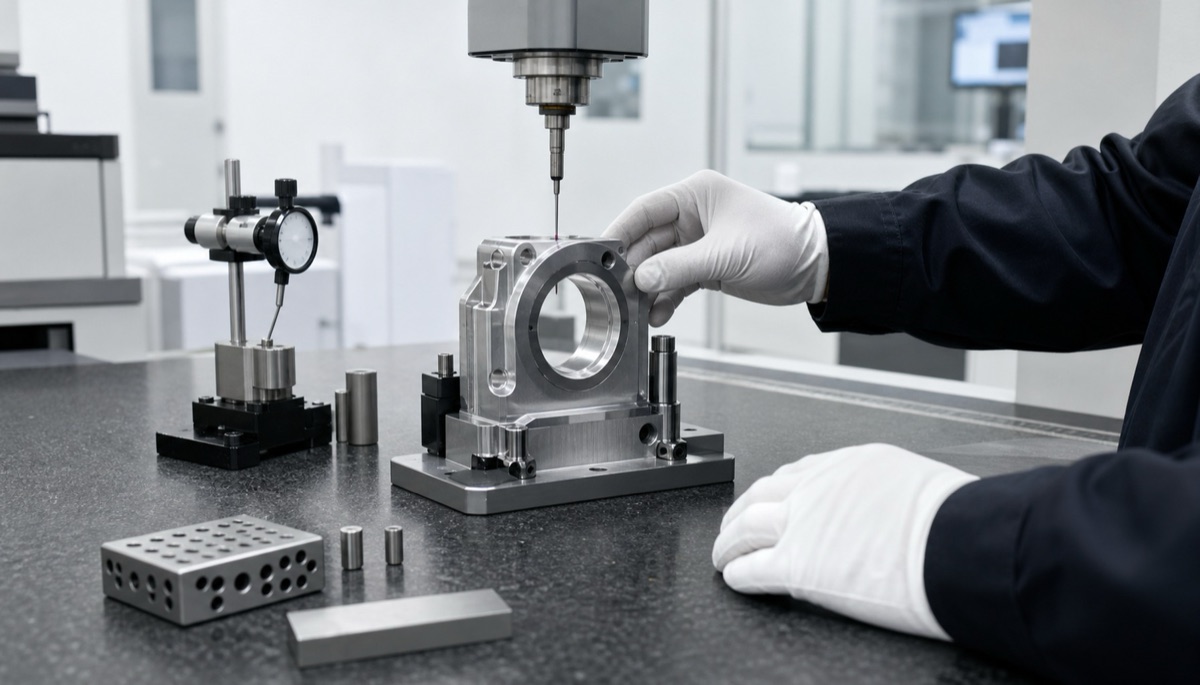

Cómo inspeccionar la coaxialidad de una montura?
Puede usarse CMM, salto circular o calibre dedicado. Lo importante es que el datum de inspeccion coincida con el de montaje.
Conviene reinspeccionar agujeros despues del anodizado?
Si. Agujeros de lente, asientos de aro y caras de apoyo criticas deben revisarse porque pelicula y superficie afectan el montaje.
OEMach puede mecanizar monturas opticas?
Si. OEMach ofrece 5 ejes, torno-fresado, inspeccion de coaxialidad, control de salto axial y reinspeccion post-tratamiento.
Resumen
La dificultad de una montura optica no esta en un diametro aislado, sino en que agujeros, caras y datums trabajen alrededor de un eje optico estable. Coaxialidad y salto axial deben medirse desde el datum de montaje.
