Die Bearbeitung optischer Halter verlangt einheitliche Bearbeitungs-, Prüf- und Montagebezüge; Passstifte steuern die wiederholbare Ausrichtung.
Präzisionsbearbeitung optischer Halter bedeutet nicht nur Außenmaße einzuhalten. Entscheidend ist, Bearbeitungsbezüge, Prüfbezüge und Montagebezüge zusammenzuführen. Ein kleiner Fehler an Passstiftbohrung, Anlagefläche oder Rechtwinkligkeit kann die Linsenlage verschieben und die Bildstabilität mindern.
Passstiftdesign ist besonders wichtig. Mehr Stifte bedeuten nicht automatisch mehr Genauigkeit, und Stifte an bequemen Ecken kontrollieren nicht zwingend die optische Funktion. Position, Abstand, Passung, Montagerichtung und Prüfbezug beeinflussen Wiederholbarkeit.
OEMach klärt zuerst, welche Fläche der optische Montagebezug ist und welche Bohrungen die Wiederholposition steuern. Danach werden CNC-Bearbeitung, 5-Achs-Reduktion von Aufspannungen, CMM-Prüfung und Nachprüfung nach Eloxal daran ausgerichtet.
Fünf Prinzipien für Bezüge und Passstifte
| Prinzip | Designfokus | Bearbeitungsfokus | Prüfbestätigung |
|---|---|---|---|
| Bezüge zuerst vereinheitlichen | Montage-, Bearbeitungs- und Prüfbezüge möglichst konsistent halten | Kritische Bezugsflächen früh schlichten und schützen | CMM-Koordinaten aus Montagebezügen aufbauen |
| Ein Rundstift und ein Langloch | Rundstift positioniert, Langloch gibt Wärme- und Fertigungsabweichung frei | Bohrungsgröße und Langlochrichtung klar definieren | Abstand und Orientierung prüfen |
| Stifte nahe Funktionszone | Nahe Linsensitz, Detektor oder optischem Pfad platzieren | Fehlerverstärkung durch entfernte Ecken reduzieren | Position zur optischen Montage prüfen |
| Schwache Kanten vermeiden | Nicht zu nah an dünnen Wänden oder fragilen Kanten platzieren | Verzug und Kantenausbruch vermeiden | Kantenabstand, Grate und Bohrungsmündung prüfen |
| Nach Oberfläche prüfen | Eloxal und Strahlen können Passungen beeinflussen | Bei Bedarf maskieren oder Schichtdicke einplanen | Nach Behandlung mit Lehre oder CMM prüfen |
Prinzip 1: Bearbeitungsbezüge müssen der Montage dienen

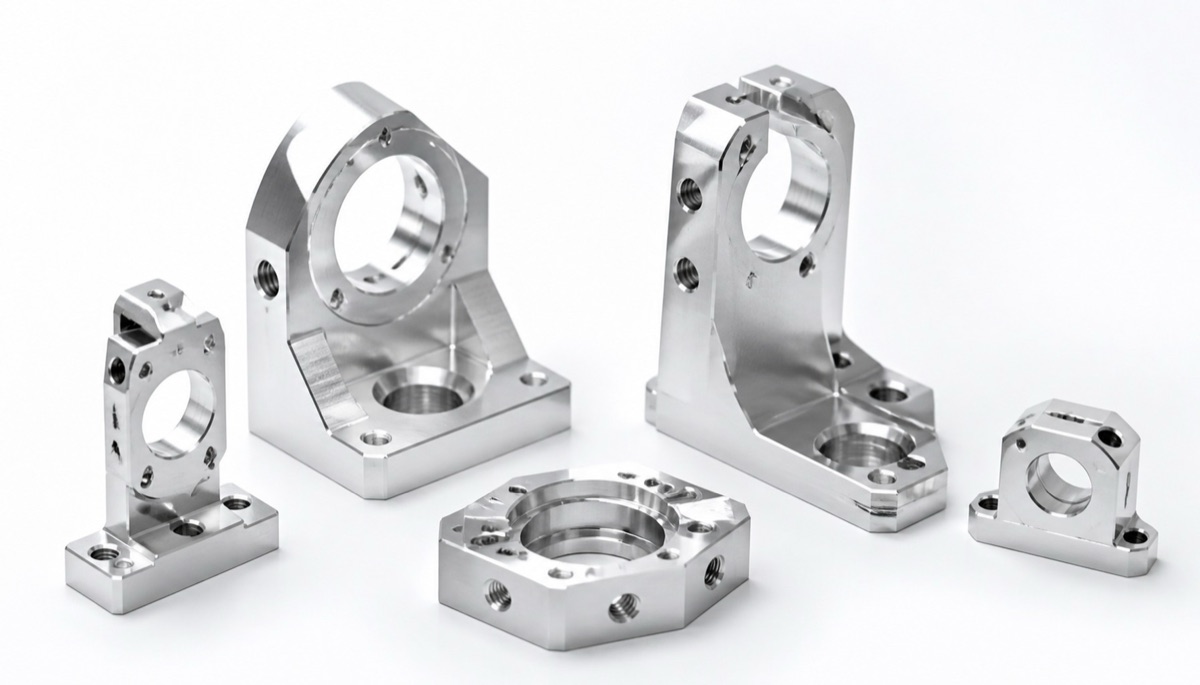

Optische Halter tragen Tuben, Linsensitze, Detektoren, Blenden oder Prismen. Wichtig sind selten die Außenkanten, sondern die Flächen und Bohrungen, die die optische Beziehung herstellen.
Wenn Bearbeitungs- und Montagebezüge nicht übereinstimmen, kann ein Teil Einzelmaße bestehen und dennoch Neigung, Dezentrierung oder instabile Wiederholposition im System erzeugen. Mehrseitige Teile sind besonders empfindlich, weil Umspannungen Bezugsfehler addieren.
Eine stabilere Route bearbeitet die Montagebezugsfläche früh, danach Passstiftbohrungen, optische Montagebohrungen und rechtwinklige Flächen um diesen Bezug. Komplexe Strukturen können durch 5-Achs-Bearbeitung weniger Aufspannungen benötigen.
Prinzip 2: Mehr Passstifte sind nicht immer genauer
Mehr Passstifte können Überbestimmung erzeugen. In der Montage konkurrieren Bohrungen um Position, und der Halter liegt nicht sauber an. Optische Halter sollten Ausrichtung nicht durch Kraftmontage lösen.
Häufig ist ein Rundstift plus ein Langloch sinnvoll. Der Rundstift positioniert präzise, das Langloch begrenzt Richtung und gibt Fertigungsabweichung sowie Wärmeausdehnung frei. Das erhöht Wiederholbarkeit ohne zu enge Montage.
Liegen zwei Rundstifte weit auseinander und beide sind eng toleriert, kann Serienmontage schwierig werden. Die Passlogik sollte vor der Bearbeitung geprüft werden.
Prinzip 3: Stifte gehören nahe an die optische Funktion
Sind Passstiftbohrungen weit von Linsensitz oder Detektor entfernt, werden kleine Fehler über die Länge verstärkt. Für normale Mechanik kann das wenig bedeuten, in der Optik kann es die Lage stören.
Stiftpositionen sollten der optischen Funktion dienen, nicht nur der Zeichnungsbequemlichkeit. Zwei Punkte nahe der optischen Montagezone kontrollieren die echte Ausrichtung oft besser als zwei Stifte an entfernten Außenecken.
Während der Bearbeitung sollten Passstiftbohrungen in stabiler Aufspannung mit der Bezugsfläche gefertigt werden. Sauberes Entgraten verhindert Kratzer am Stift und Hochstellen der Kontaktfläche.
Prinzipien 4 und 5: Schwache Kanten meiden und nachprüfen
Passstiftbohrungen zu nah an dünnen Wänden, schmalen Rippen oder fragilen Kanten können sich verziehen oder ausbrechen. Kantenabstand, Wandstärke und lokale Steifigkeit sollten vor Zeichnungsfreigabe geprüft werden.
Oberflächenbehandlung ist ebenfalls wichtig. Eloxieren, Strahlen und Reinigen können Bohrungsmündung, Schichtdicke und Endpassung verändern. Kritische Passbohrungen brauchen eventuell Maskierung, Aufmaß oder Prüfung nach Behandlung.

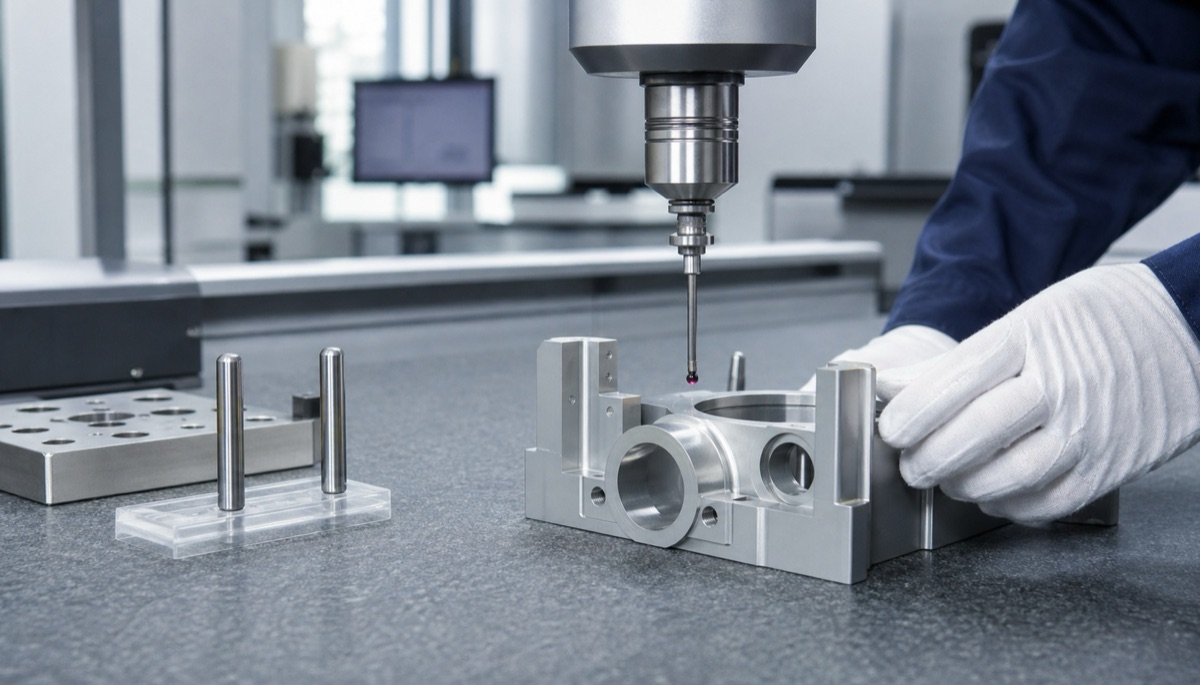

Bei optischen Haltern sollte Prüfung Passstiftposition, Ebenheit, Rechtwinkligkeit und Beziehung zu optischen Montagefeatures umfassen, nicht nur Außenmaße.
Was vor der Bestellung zu klären ist
Montagebezugsflächen, Prüfbezüge und bevorzugte Bearbeitungsbezüge in der Zeichnung markieren.
Entscheiden, ob ein Rundstift mit Langloch oder zwei Rundstifte genutzt werden, abhängig von Montagerichtung und Wärmeeffekt.
Position der Passstiftbohrungen relativ zu Linsensitz, Detektor oder optischer Funktionszone definieren.
Dünne Wände, schmale Kanten und Passungen nach Eloxal vor Produktion prüfen.
Erstmusterwerte für Passbohrungen, Ebenheit, Rechtwinkligkeit und Montagefeedback für Wiederholaufträge speichern.
FAQ
Warum ist Bezugseinheit bei optischen Haltern wichtig?
Wenn Bearbeitung, Prüfung und Montage unterschiedliche Bezüge verwenden, kann ein Teil geprüft bestehen und dennoch optische Neigung oder Dezentrierung erzeugen.
Sind mehr Passstifte besser?
Nein. Zu viele Stifte können überbestimmen. Ein Rundstift plus Langloch ist oft praktischer für wiederholbare Montage.
Wo sollten Passstifte liegen?
Nahe an Linsensitz, Detektor oder optischer Funktionszone, damit Fehler nicht verstärkt werden.
Müssen Passbohrungen nach Eloxal geprüft werden?
Ja. Kritische Passbohrungen sollten nach der Oberfläche geprüft werden; Maskierung oder Schichtdickenaufmaß kann nötig sein.
Kann OEMach optische Halterbezüge prüfen?
Ja. OEMach kann Bezugsflächen, Passstifte, GD&T und CMM-Prüfstrategie für optische Halter bewerten.
Zusammenfassung
Optische Halter benötigen einheitliche Bezüge und praktisches Passstiftdesign. Wenn Bezugsflächen, Passbohrungen, GD&T, Oberfläche und Prüfung gemeinsam geplant werden, unterstützt der Halter wiederholbare Ausrichtung und stabile Bildgebung.
