El mecanizado de soportes ópticos depende de alinear datums de mecanizado, inspección y montaje, mientras los pasadores controlan la repetibilidad.
El mecanizado de precision de soportes opticos no consiste solo en cumplir dimensiones exteriores. La clave es mantener alineados los datums de mecanizado, inspeccion y montaje. Un pequeno error en un pasador, cara de apoyo o perpendicularidad puede cambiar la postura de la lente y afectar la estabilidad de imagen.
El diseno de pasadores es especialmente importante. Mas pasadores no significan automaticamente mas precision, y colocarlos en esquinas comodas puede no controlar la funcion optica. Posicion, distancia, ajuste, direccion de montaje e inspeccion influyen en la repetibilidad.
OEMach suele empezar confirmando que cara es el datum de montaje optico y que agujeros controlan repeticion, y despues planifica CNC, reduccion de configuraciones con 5 ejes, CMM y reinspeccion tras anodizado alrededor de esa logica.
Cinco principios de datums y pasadores
| Principio | Foco de diseño | Foco de mecanizado | Confirmación de inspección |
|---|---|---|---|
| Unificar datums | Mantener montaje, mecanizado e inspeccion lo mas coherentes posible | Acabar y proteger caras datum criticas | Crear coordenadas CMM desde datums de montaje |
| Un pasador redondo y una ranura | Un redondo localiza y una ranura libera variacion y dilatacion | Definir diametro y direccion de ranura | Verificar distancia y orientacion |
| Pasadores cerca de la funcion | Ubicar cerca de espejo, detector o camino optico | Reducir error acumulado desde esquinas lejanas | Verificar posicion a funciones opticas |
| Evitar bordes debiles | No colocar muy cerca de paredes finas o bordes fragiles | Evitar deformacion y rotura de borde | Revisar distancia al borde, rebabas y boca |
| Revisar tras acabado | Anodizado y granallado pueden afectar ajustes | Enmascarar o prever espesor si hace falta | Usar calibres o CMM tras tratamiento |
Principio 1: el mecanizado debe servir al montaje

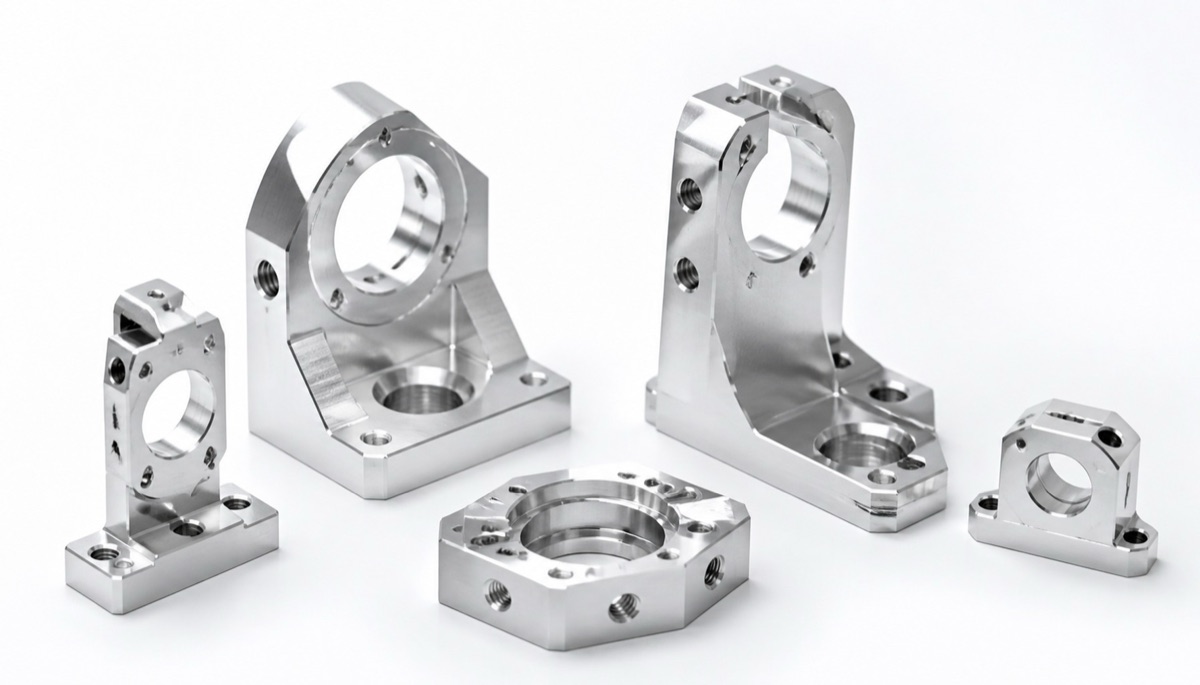

Un soporte optico puede sostener tubos, monturas, detectores, diafragmas o prismas. Lo importante rara vez son los bordes exteriores, sino las caras y agujeros que establecen la relacion optica.
Si los datums de mecanizado y montaje difieren, la pieza puede pasar medidas aisladas y aun generar inclinacion, descentramiento o repetibilidad inestable. Las piezas de varias caras son sensibles porque cada reposicionamiento acumula error.
Una ruta mas estable acaba pronto la cara datum de montaje y mecaniza agujeros de pasador, agujeros opticos y caras perpendiculares alrededor de ese datum. Estructuras complejas pueden beneficiarse de 5 ejes para reducir cambios de posicion.
Principio 2: más pasadores no siempre dan más precisión
Agregar pasadores puede causar sobre-restriccion. En montaje, los agujeros compiten por posicion y el soporte no asienta plano. Un soporte optico no debe resolver alineacion por fuerza.
Una solucion comun es un pasador redondo y una ranura. El redondo localiza; la ranura limita direccion y libera variacion de fabricacion y dilatacion. Asi mejora repetibilidad sin endurecer el montaje.
Si dos pasadores redondos estan lejos y ambos tienen ajuste estricto, el montaje por lote puede ser dificil. La logica de ajuste debe revisarse antes de mecanizar.
Principio 3: los pasadores deben acercarse a la función óptica
Si los agujeros de pasador estan lejos de la montura o detector, pequenos errores se amplifican a lo largo del soporte. En mecanica comun puede ser aceptable, pero en optica puede alterar la postura.
La posicion de pasadores debe servir a la funcion optica, no solo a la comodidad del dibujo. Dos puntos cerca de la zona optica suelen controlar mejor la alineacion real que dos pasadores en esquinas lejanas.
Durante el mecanizado, los pasadores deben realizarse en una configuracion estable con la cara datum. El desbarbado debe ser limpio para no rayar pasadores ni levantar caras de contacto.
Principios 4 y 5: evitar bordes débiles y revisar acabado
Los agujeros cerca de paredes finas, nervios estrechos o bordes fragiles pueden deformarse o astillarse. Distancia al borde, espesor y rigidez local deben evaluarse antes de cerrar el plano.
El tratamiento superficial tambien importa. Anodizado, granallado y limpieza pueden cambiar boca de agujero, espesor y ajuste final. Los agujeros criticos pueden requerir enmascarado, sobremedida o verificacion tras tratamiento.

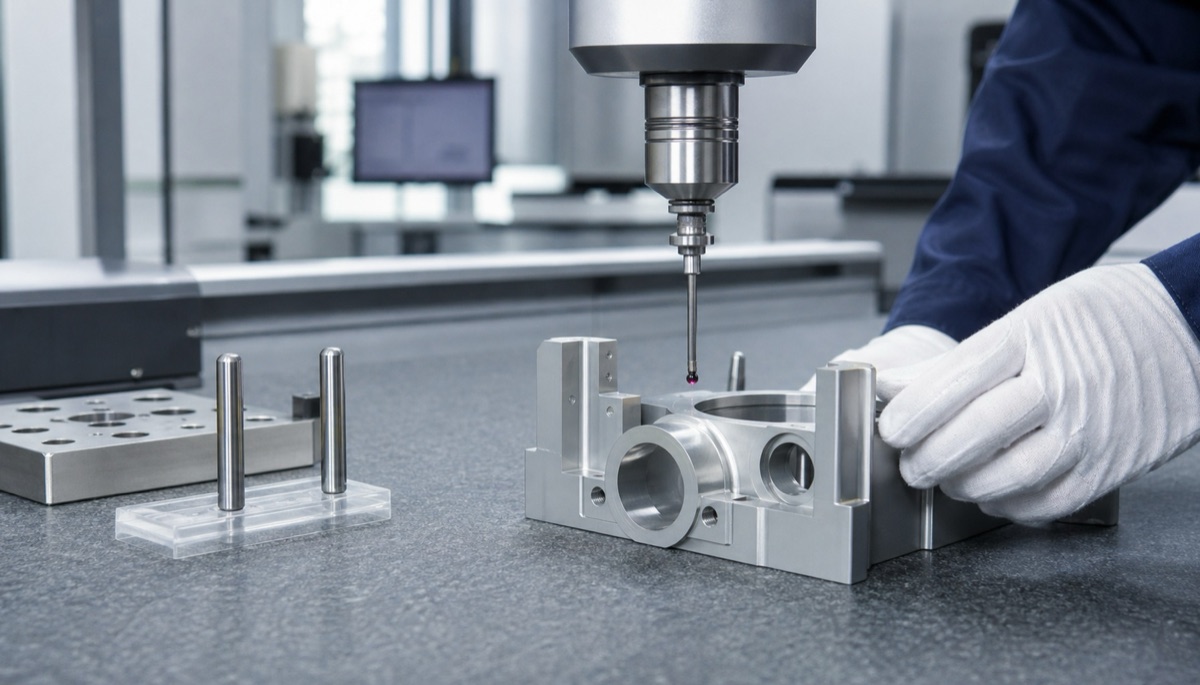

En soportes opticos, la inspeccion debe incluir posicion de pasadores, planitud, perpendicularidad y relacion con funciones opticas, no solo dimensiones exteriores.
Qué confirmar antes de pedir
Marcar en el plano caras datum de montaje, inspeccion y mecanizado preferido.
Decidir si el sistema usa un pasador redondo y ranura o dos pasadores redondos, segun direccion de montaje y temperatura.
Especificar posicion de pasadores respecto a montura, detector o zona optica funcional.
Revisar paredes finas, bordes estrechos y ajustes tras anodizado antes de producir.
Guardar datos de primera pieza de pasadores, planitud, perpendicularidad y feedback de montaje para repeticion.
FAQ
Por que importa unificar datums?
Si mecanizado, inspeccion y montaje usan datums distintos, una pieza puede pasar inspeccion y aun causar inclinacion o descentramiento optico.
Mas pasadores son mejores?
No. Demasiados pueden sobre-restringir. Un redondo mas una ranura suele ser mas practico para montaje repetible.
Donde colocar los pasadores?
Cerca de la montura, detector o zona optica funcional para reducir amplificacion de error.
Hay que revisar pasadores despues de anodizado?
Si. Los agujeros criticos deben revisarse tras acabado; puede hacer falta enmascarado o prever espesor.
OEMach puede revisar datums de soportes opticos?
Si. OEMach puede revisar caras datum, pasadores, GD&T y estrategia de inspeccion CMM.
Resumen
El mecanizado de soportes opticos depende de datums unificados y diseno practico de pasadores. Cuando caras datum, agujeros, GD&T, tratamiento e inspeccion se planifican juntos, el soporte favorece alineacion repetible e imagen estable.
