Was bedeutet ±0,005 mm Präzisionsbearbeitung und wo liegen die Grenzen?

±0,005 mm bedeutet ±5 Mikrometer an einem definierten Merkmal, nicht eine Universaltoleranz für jede Fläche eines Präzisionsteils.

In der Präzisionsbearbeitung bedeutet ±0,005 mm, dass ein bestimmtes Merkmal nur fünf Mikrometer über oder unter dem Zielmaß liegen darf. Dieses Niveau stellt bereits hohe Anforderungen an CNC-Bearbeitung, Aufspannung, Werkzeuge, Temperatur und Prüfung.

Wichtig ist: ±0,005 mm ist normalerweise eine lokale Funktionsanforderung, kein Standard für das ganze Teil. Sie kann für Lagersitze, Passbohrungen, Präzisionsstufen, Sensorbezüge, optische Passungen oder wichtige Kontaktflächen sinnvoll sein. Für jede Kante, Tasche und Sichtfläche erhöht sie oft Kosten und Lieferzeit, ohne die Montage zu verbessern.

OEMach prüft zuerst, welche Maße die Funktion wirklich beeinflussen, und trennt dann ±0,005 mm, ±0,01 mm, ±0,02 mm und allgemeine Toleranzen. So bleiben kritische Merkmale geschützt, während unnötige Hochpräzision vermieden wird.

Was entscheidet, ob ±0,005 mm praktikabel ist

Maschinengenauigkeit ist nicht gleich Teilegenauigkeit

Ein häufiges Missverständnis ist, die Positioniergenauigkeit der Maschine direkt als Endtoleranz des Teils zu lesen. Die Maschine ist nur ein Teil des Systems. Das Teil wird auch durch Spannverzug, Werkzeugverschleiß, Schnittwärme, Materialrückfederung, Umspannfehler und Prüfumgebung beeinflusst.

Eine dünne Aluminium-Positionierplatte kann zum Beispiel in gespanntem Zustand korrekt bearbeitet werden. Nach dem Lösen federt sie zurück und verschiebt wichtige Bohrungen. Ein kleines Edelstahlteil kann durch Werkzeugverschleiß und Wärme driften. PEEK und andere technische Kunststoffe können sich durch Spannkraft und Temperatur bewegen.

Stabile Lieferung von ±0,005 mm erfordert einen Prozess, der diese Effekte vor dem Schneiden berücksichtigt.

Wo ±0,005 mm auf die Zeichnung gehört

Gute Kandidaten sind Merkmale mit klarer Funktion, begrenzter Größe und messbarer Bezugssystematik: Lagersitze, Passbohrungen, optische Tubuspassungen, Sensorflächen, Gleitnuten und Präzisionsstufen.

Schlechte Kandidaten sind normale Außenkonturen, Freitaschen, Leichtbautaschen, Sichtflächen, große dünne Gehäuse und nicht kontaktierende Konturen. Eine Verschärfung dort erhöht oft Bearbeitungs- und Prüfkosten ohne Produktnutzen.

Eine bessere Zeichnung trennt kritische Maße und GD&T von allgemeinen Merkmalen. So investiert der Lieferant Bearbeitungszeit, Werkzeugstandzeit und Prüfung dort, wo Montageleistung davon abhängt.

Wo die Grenze meist liegt

Die Grenze liegt selten nur an der Maschine. Werkstoffspannung kann die Form nach dem Schneiden verändern. Hallentemperatur beeinflusst Messungen im Mikrometerbereich. Werkzeugverschleiß lässt Maße in Kleinserien driften. Prüfmittel und Bezugsinterpretation können unterschiedliche Ergebnisse erzeugen, wenn sie nicht definiert sind.

Bei einem lokalen Maß an einem kleinen steifen Teil kann ±0,005 mm unter passenden Bedingungen bewertet werden. Bei komplexen dünnwandigen Teilen, großen Komponenten, mehrseitigen Bohrbildern oder Endmaßen nach Oberflächenbehandlung steigt die Schwierigkeit schnell.

In manchen Fällen sind Schleifen, Drahterodieren, Honen, Läppen oder Sonderlehren nötig. Die bessere Frage lautet nicht nur, ob ±0,005 mm möglich ist, sondern welches Merkmal, welcher Werkstoff, welche Stückzahl, welche Prüfung und ob die Abnahme vor oder nach der Oberfläche erfolgt.

Praktisches Beispiel zur Toleranzklassifizierung

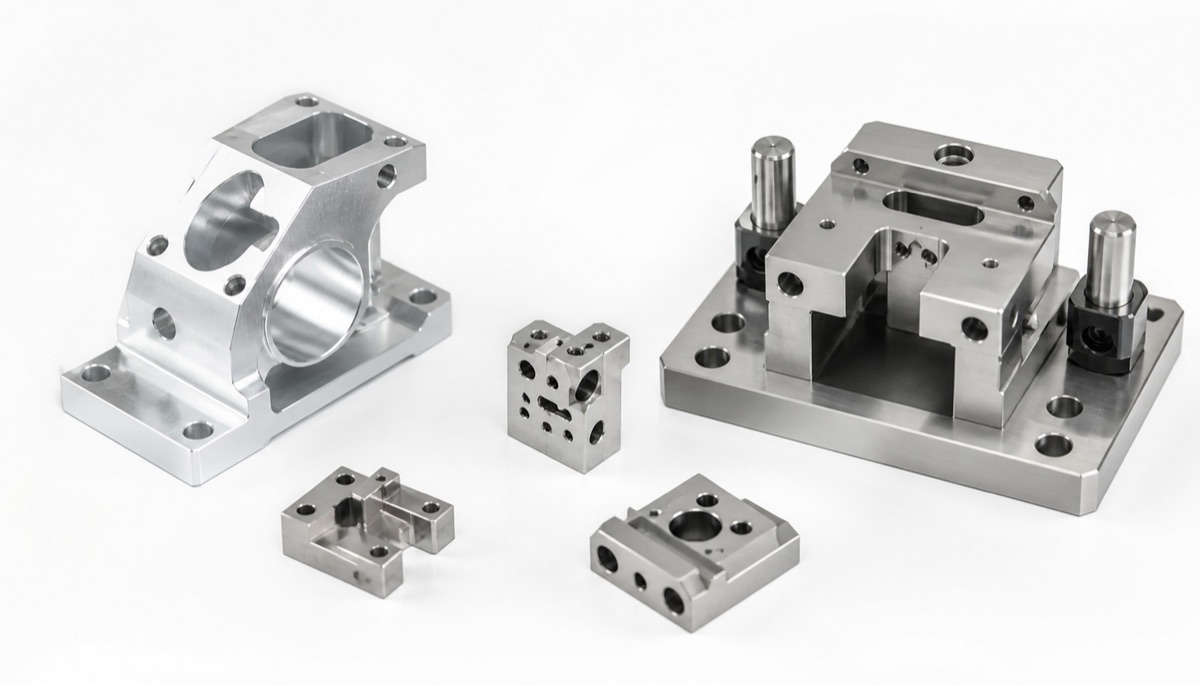

Bei der Prüfung eines hochpräzisen Sensorhalters war anfangs eine breite Anwendung von ±0,005 mm gewünscht. Nach der DFM-Prüfung wurden die Merkmale in drei Gruppen getrennt: Sensor-Passbohrungen und Bezugsflächen mit ±0,005 mm, Montagebohrungen mit praktikabler enger Toleranz und Freikonturen mit allgemeinen Toleranzen.

Der Prozess reduzierte Umspannungen, ließ nach dem Schruppen Spannungen abbauen, bearbeitete kritische Bohrungen zuletzt und maß Bohrungsabstand, Ebenheit, Rechtwinkligkeit und Position mit dem Montagebezug. Die Abnahmekriterien wurden für Bearbeitung und Prüfung klarer.

Diese Methode schützt die wichtige Funktion und verhindert, dass nicht funktionale Flächen unnötig Kosten und Lieferzeit verbrauchen.

So sollte die RFQ formuliert werden

±0,005 mm nur an Bohrungen, Nuten, Stufen oder Kontaktflächen setzen, die direkt die Funktion beeinflussen.

Prüfbezüge und Messmethode gemeinsam mit der Toleranz definieren.

Werkstoff, Wärmebehandlung, Oberfläche und Endprüfung nach Oberfläche klären.

Den Lieferanten Aufspannung und Bearbeitungsfolge der kritischen Merkmale erklären lassen.

Erstmuster-Messwerte anfordern, nicht nur eine i.O.-Aussage.

FAQ

Wie viele Mikrometer sind ±0,005 mm?

±0,005 mm entspricht ±5 Mikrometern. Es ist eine enge Toleranz für definierte kritische Merkmale und benötigt meist stabile Aufspannung und zuverlässige Prüfung.

Kann CNC-Bearbeitung ±0,005 mm erreichen?

Einige kritische Merkmale können unter passenden Struktur-, Werkstoff-, Spann- und Prüfbedingungen bewertet werden. Das bedeutet nicht, dass jedes Maß eines Teils so eng gehalten werden kann.

Warum nicht überall ±0,005 mm angeben?

Eine Verschärfung des ganzen Teils erhöht Kosten, Prüfzeit und Fertigungsschwierigkeit. Viele Frei- oder Sichtflächen benötigen diese Präzision nicht.

Braucht ±0,005 mm CMM-Prüfung?

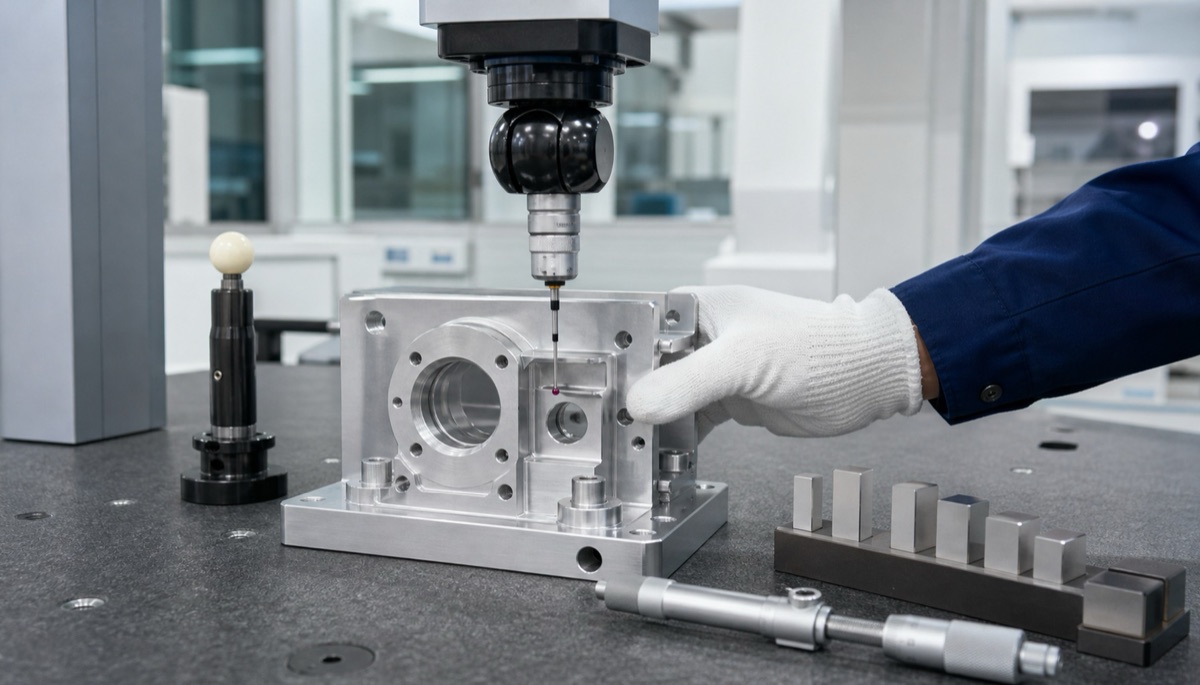

Für kritische Bohrungspositionen, Ebenheit, Rechtwinkligkeit und Positionstoleranz werden CMM oder Sonderlehren mit klaren Bezügen empfohlen.

Kann OEMach kritische ±0,005 mm Merkmale unterstützen?

Ja. OEMach kann Machbarkeit prüfen, Bearbeitung planen sowie CMM-Prüfung und Erstmusterberichte für kritische Toleranzmerkmale liefern.

Zusammenfassung

±0,005 mm Präzisionsbearbeitung bedeutet am besten Fünf-Mikrometer-Kontrolle an ausgewählten kritischen Merkmalen. Die reale Grenze hängt von Werkstoff, Struktur, Aufspannung, Wärme, Werkzeug und Prüfung ab. Funktionsbasierte Toleranzklassifizierung ist meist wirksamer als dieselbe enge Toleranz für das ganze Teil.
