±0,005 mm significa ±5 micras en una característica definida, no una tolerancia universal para todas las superficies de una pieza de precisión.
En mecanizado de precision, ±0,005 mm significa que una caracteristica concreta puede variar solo cinco micras por encima o por debajo de su dimension objetivo. Ese nivel ya exige mucho a CNC, sujecion, herramientas, temperatura e inspeccion.
Lo importante es que ±0,005 mm suele ser un requisito funcional local, no una regla para toda la pieza. Puede ser adecuado en alojamientos de rodamientos, agujeros de pasador, escalones de precision, referencias de sensor, ajustes opticos o caras de contacto clave. Aplicarlo a todos los bordes, cavidades y superficies visibles aumenta coste y plazo sin mejorar montaje.
OEMach revisa que dimensiones afectan realmente a la funcion y separa ±0,005 mm, ±0,01 mm, ±0,02 mm y tolerancias generales. Asi se protegen las zonas criticas sin exigir precision innecesaria en areas no funcionales.
Qué decide si ±0,005 mm es práctico
| Factor | Condición favorable | Condición de riesgo | Enfoque recomendado |
|---|---|---|---|
| Estructura | Pieza pequeña, rígida y con funciones críticas concentradas | Paredes finas, brazos largos, cavidades grandes o agujeros profundos | Clasificar tolerancias por función en lugar de endurecer toda la pieza |
| Material | Aluminio estable, acero pretratado o PEEK simple | Tensión interna alta, retorno elástico o sensibilidad térmica | Separar desbaste y acabado; considerar alivio de tensiones |
| Sujeción | Datums críticos terminados en una configuración estable | Varias vueltas o caras de localización débiles | Usar mordazas blandas, pasadores, vacío o útiles dedicados |
| Mecanizado | Herramientas nuevas, sobrematerial estable y calor controlado | Desgaste, calor alto o retirada irregular | Acabar funciones críticas al final y registrar vida de herramienta |
| Inspección | CMM o calibres dedicados con los mismos datums | Calibres inconsistentes o diferencias de temperatura | Entregar valores de primera pieza y datums claros |

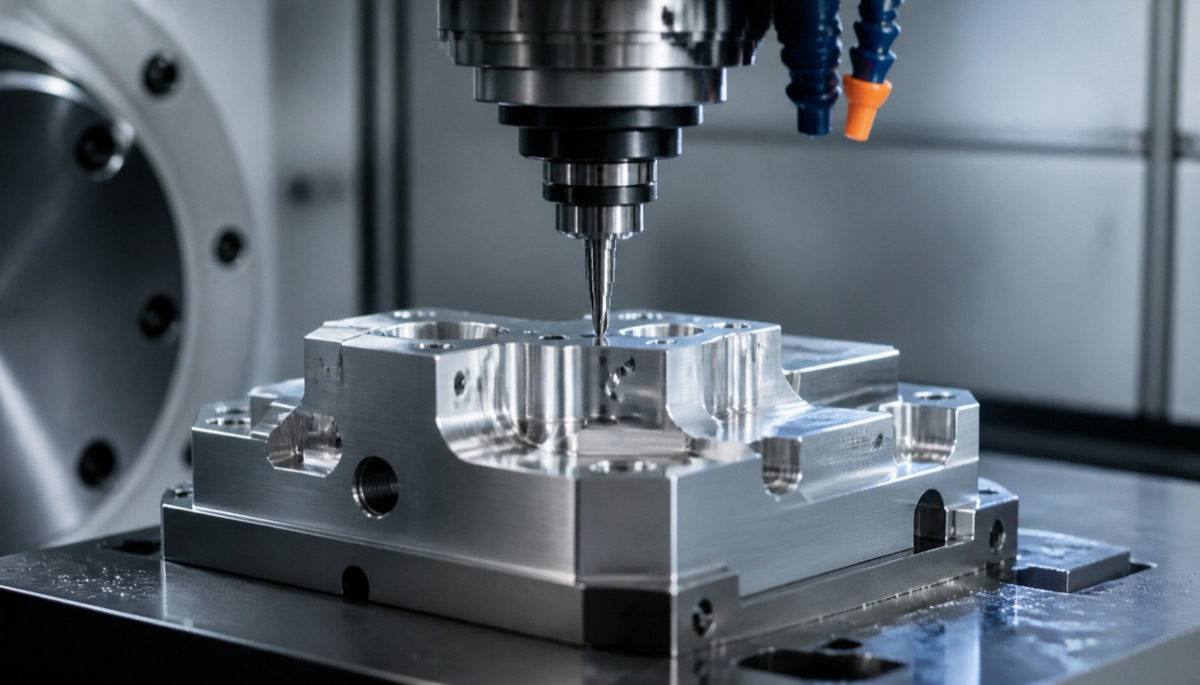

Precisión de máquina no equivale a precisión de pieza
Un error común es tomar la precisión de posicionamiento de la máquina como tolerancia final de pieza. La máquina es solo una parte del sistema. La pieza también se ve afectada por deformación de sujeción, desgaste de herramienta, calor de corte, retorno del material, error de reposicionamiento y ambiente de inspección.
Por ejemplo, una placa fina de aluminio puede mecanizarse correctamente mientras está sujeta. Al soltarla, puede recuperar forma y desplazar agujeros clave. Una pieza pequeña de inoxidable puede derivar por desgaste y calor. PEEK y otros plásticos técnicos pueden moverse por presión de sujeción y temperatura.
Entregar ±0,005 mm de forma estable exige un proceso que considere estos efectos antes de cortar.
Dónde conviene usar ±0,005 mm
Buenos candidatos son funciones claras, pequeñas y medibles con lógica de datums: alojamientos de rodamientos, agujeros de pasador, ajustes de tubo óptico, planos para sensores, ranuras deslizantes y escalones de referencia.
Malos candidatos son contornos exteriores comunes, cavidades de holgura, aligeramientos, caras estéticas, carcasas finas grandes y perfiles sin contacto. Endurecer esas zonas suele añadir coste de mecanizado e inspección sin mejorar el producto.
Un plano mejor separa dimensiones críticas y GD&T de rasgos generales. Así el proveedor dedica tiempo, herramienta e inspección donde depende el rendimiento de montaje.
Dónde suele aparecer el límite
El límite rara vez es solo la máquina. La tensión del material cambia la forma tras cortar. La temperatura del taller influye en medición micrométrica. El desgaste hace derivar dimensiones en lotes pequeños. Equipo de inspección y criterio de datums pueden dar resultados diferentes si no se definen.
Para una dimensión local en una pieza pequeña y rígida, ±0,005 mm puede evaluarse en condiciones adecuadas. En piezas complejas de pared fina, piezas grandes, patrones de agujeros en varias caras o dimensiones finales después de tratamiento superficial, la dificultad sube rápido.
En algunos casos se requiere rectificado, hilo EDM, bruñido, lapeado o calibres dedicados. La pregunta correcta no es solo si se puede, sino qué característica, qué material, cuántas piezas, qué inspección y si la aceptación ocurre antes o después del acabado.

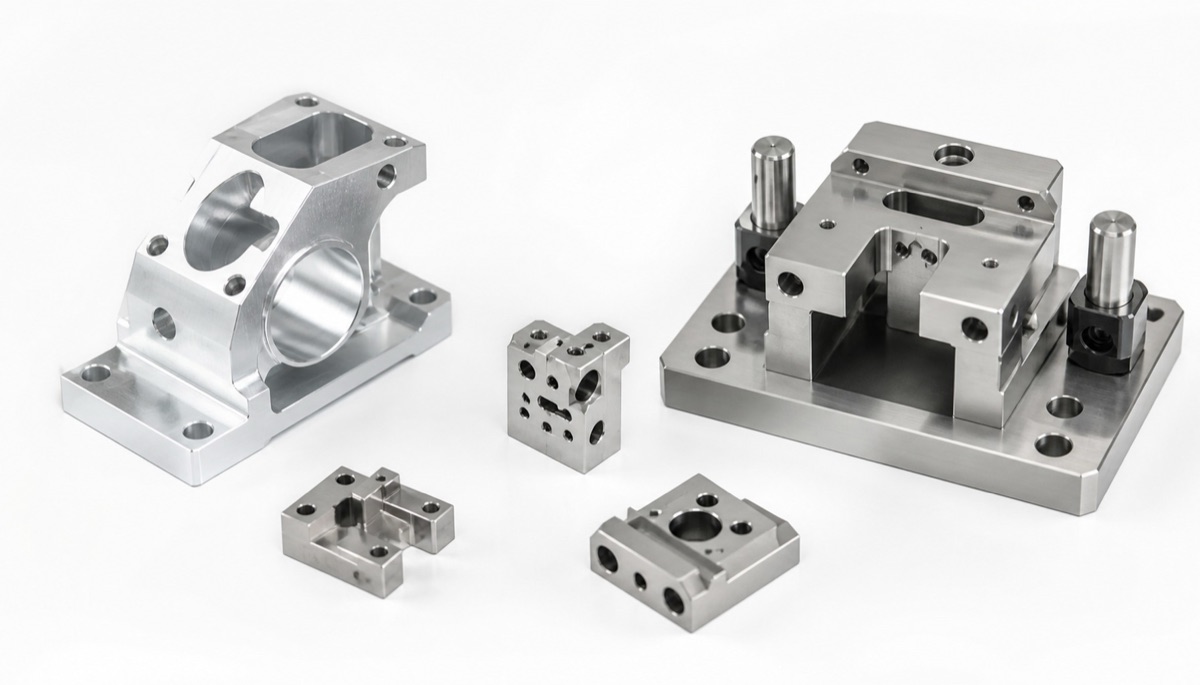

Ejemplo práctico de clasificación
En la revisión de un soporte de sensor de alta precisión, la solicitud inicial aplicaba ±0,005 mm de forma amplia. Tras DFM, las funciones se separaron en tres grupos: agujeros de localización y datums del sensor a ±0,005 mm, agujeros de montaje con una tolerancia práctica y contornos de holgura con tolerancia general.
El proceso redujo reposicionamientos, permitió liberación de tensiones tras desbaste, acabó agujeros críticos al final y midió distancia entre agujeros, planitud, perpendicularidad y posición con el datum de montaje. Los criterios quedaron más claros para mecanizado e inspección.
Este método protege la función importante y evita que superficies no funcionales consuman coste y plazo innecesarios.
Cómo escribir la RFQ
Ponga ±0,005 mm solo en agujeros, ranuras, escalones o caras de contacto que afecten directamente a la función.
Defina datums de inspección y método de medición junto con la tolerancia.
Aclare material, tratamiento térmico, tratamiento superficial y si la inspección final ocurre después del acabado.
Pida al proveedor explicar sujeción y secuencia de mecanizado de funciones críticas.
Solicite valores reales de primera pieza, no solo una declaración de aprobado.
FAQ
Cuántas micras son ±0,005 mm?
±0,005 mm equivale a ±5 micras. Es una tolerancia estrecha para funciones críticas definidas y suele requerir sujeción estable e inspección fiable.
El mecanizado CNC puede lograr ±0,005 mm?
Algunas funciones críticas pueden evaluarse a este nivel cuando estructura, material, sujeción e inspección son adecuados. No significa que toda la pieza pueda mantenerse así.
Por qué no especificar ±0,005 mm en todo?
Endurecer toda la pieza aumenta coste, tiempo de inspección y dificultad. Muchas zonas de holgura o estética no necesitan esa precisión.

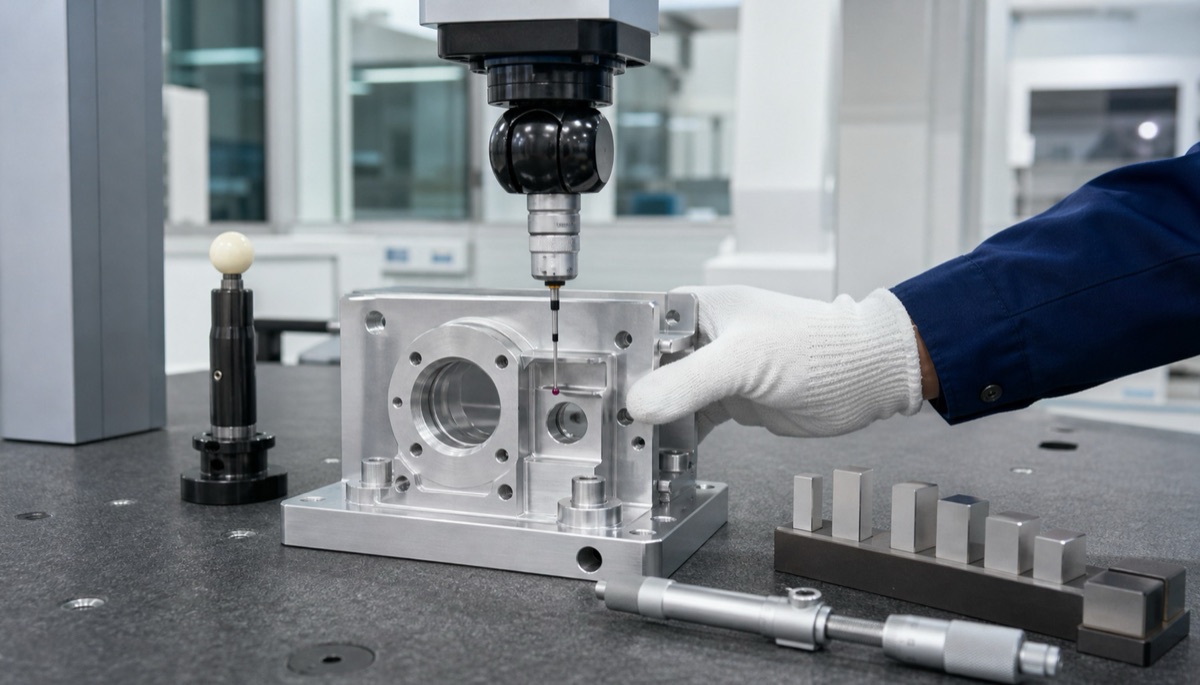

±0,005 mm requiere inspección CMM?
Para posición de agujeros, planitud, perpendicularidad y posición, se recomienda CMM o calibres dedicados con datums claros.
OEMach puede apoyar funciones críticas ±0,005 mm?
Sí. OEMach puede revisar viabilidad, planificar mecanizado y entregar inspección CMM e informes de primera pieza para tolerancias críticas.
Resumen
El mecanizado de precisión ±0,005 mm debe entenderse como control de cinco micras en funciones críticas seleccionadas. El límite real depende de material, estructura, sujeción, calor, herramienta e inspección. Clasificar tolerancias por función suele ser más efectivo que endurecer toda la pieza.
