Technischer Leitfaden zur CNC-Bearbeitung von Patientmonitor-Gehäusen, Wearable-Sensorschalen, Anschlussblöcken und Sondenhaltern, mit Fokus auf dünnwandige Stabilität, Dichtungsnuten, Anschlussausrichtung, Prüfung und saubere Lieferung.
Warum Monitorgehäuse mehr als Kosmetik sind

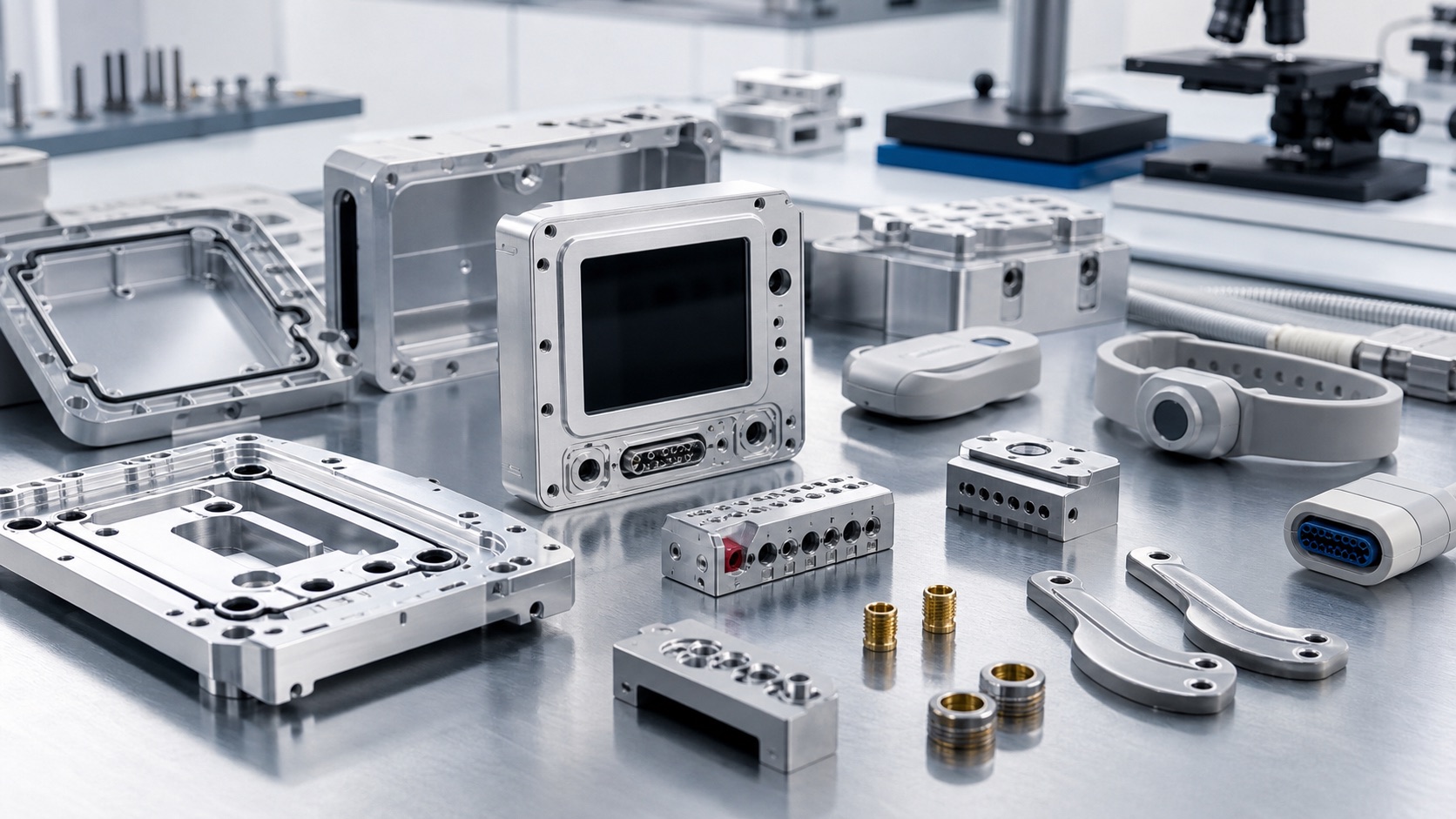

Patientmonitore und tragbare Sensoren nutzen kleine mechanische Teile zum Schutz der Elektronik, zur Kabelführung, Sondenaufnahme und Abdichtung. Ein Gehäuse oder Anschlussblock wirkt einfach, doch Planheit, Schraubdome, Dichtungsnut und Anschlussausrichtung beeinflussen Montagequalität und Zuverlässigkeit. CNC-Bearbeitung ist für Prototypen, Pilotlose und Kleinserien sinnvoll, weil sie schnelle Designänderungen, präzise Taschen, Gewindeeinsätze, glatte Kanten und kurze Lieferzeiten ohne Hartwerkzeug ermöglicht.
Werkstoffe für Monitor- und Sensorkomponenten
Typische Werkstoffe sind 6061 Aluminium, 7075 Aluminium, Edelstahl, PEEK, Acetal und ausgewählte medizinische Kunststoffe. Aluminiumgehäuse bieten Steifigkeit und Wärmeabfuhr, besonders bei Eloxal. Edelstahl wird für Halter, Verschleißbereiche und kleine Anschlussdetails genutzt. Kunststoffe reduzieren Gewicht und isolieren elektrisch. Die Anfrage sollte kosmetische Flächen, Dicht- oder Montagebezüge und kratzempfindliche Bereiche klar unterscheiden.
Dünnwandige Bearbeitung und Dichtungsnuten

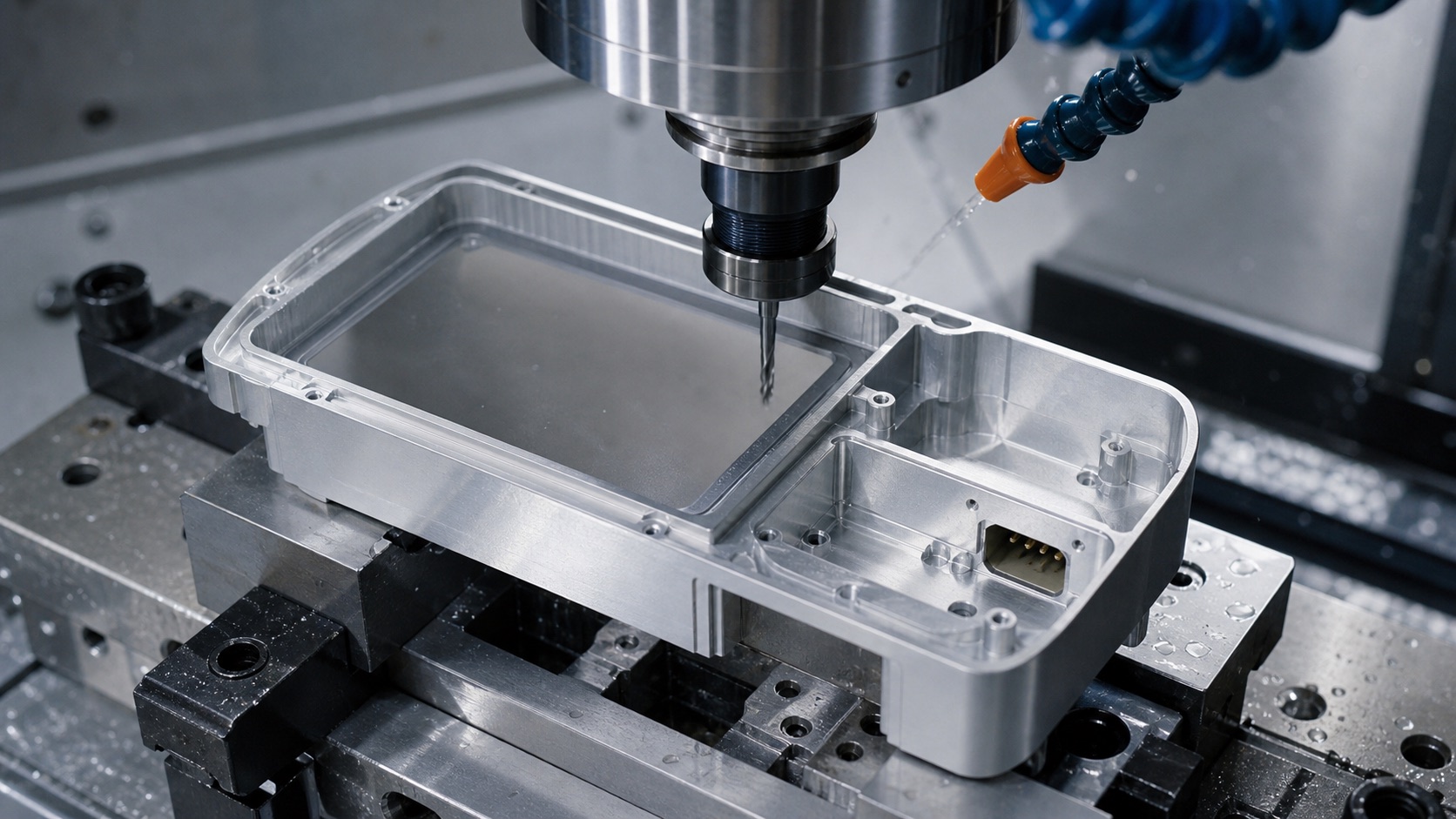

Monitorgehäuse kombinieren dünne Wände, Displayfenster, Kabelöffnungen und Dichtungsnuten. Zu aggressiver Materialabtrag kann Spannungen freisetzen und Deckel- oder Dichtungssitz verändern. Ein stabiler Prozess nutzt kontrolliertes Schruppen, sichere Spannung, Vorschlichten und Endbearbeitung der Dichtflächen. Nutbreite, Nuttiefe, Radius und Rauheit müssen zum Dichtungskonzept passen. Bei Eloxal oder Beschichtung sollte die Schichtdicke früh berücksichtigt werden.
Anschlussblöcke, Sondenhalter und Kabelentlastung
Anschlussausrichtung ist kritisch, weil wiederholtes Stecken schlecht positionierte Interfaces beschädigen kann. ECG-Anschlussblöcke, Sondenhalter und Kabelentlastungsplatten benötigen genaue Lochabstände, konstante Gewindequalität und glatte Einführkanten. Kleine Halter erfordern oft mehrseitige Bearbeitung, Gewindefräsen, Passbohrungen und kontrolliertes Entgraten. Bei Wearable-Sensoren verbessern Radien und flache Übergänge Komfort und verhindern Hängenbleiben.
Prüfung für Montage und Zuverlässigkeit

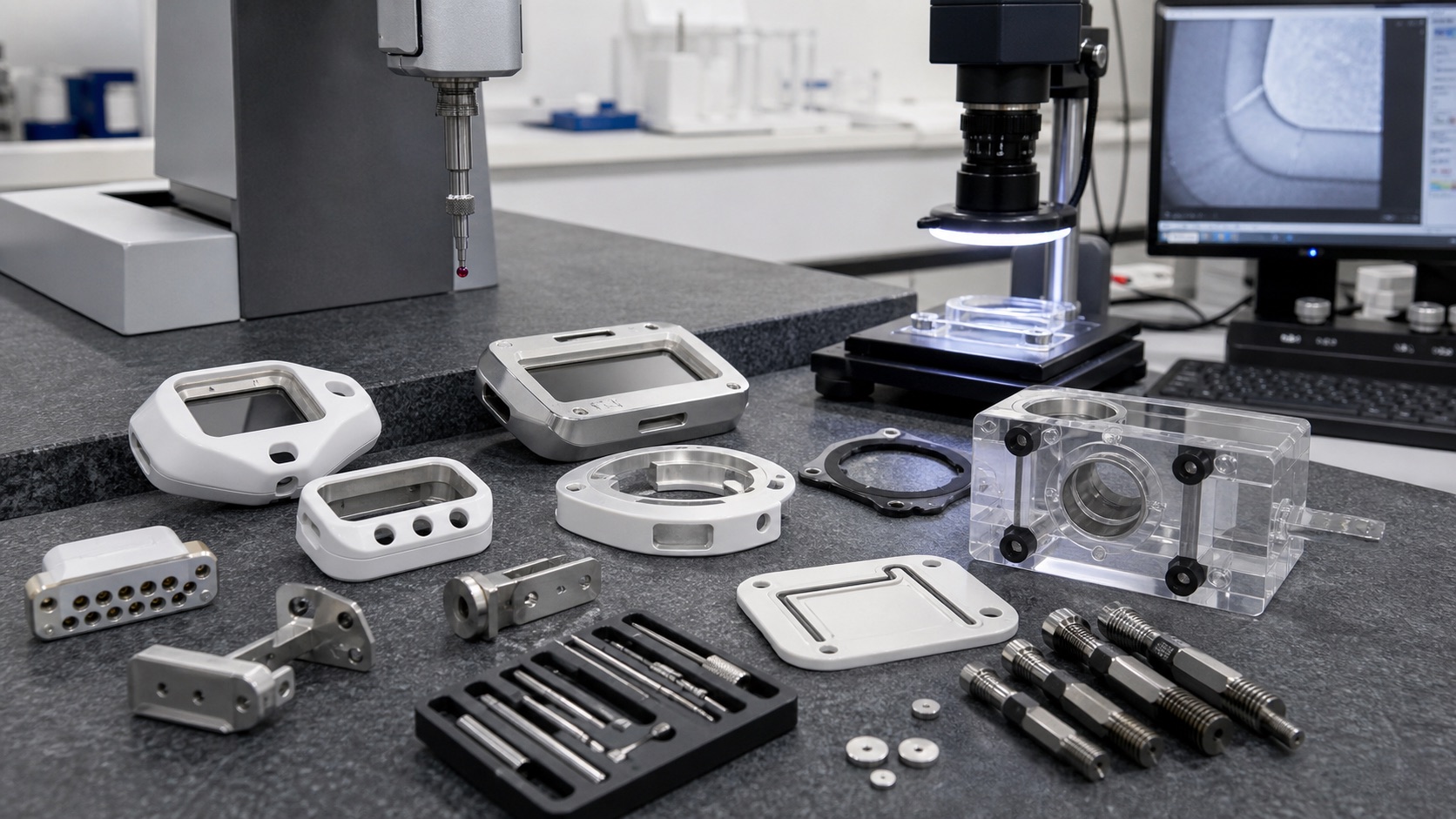

Die Prüfung umfasst Planheit, Bohrungsposition, Displayfensterprofil, Dichtungsnuttiefe, Anschlusslage, Gewindequalität, Rechtwinkligkeit der Halter und optischen Zustand. CMM ist nützlich für Bezugssysteme, Mikroskop und Stiftlehren für kleine Merkmale. Erstmusterprüfung bestätigt, ob der Toleranzstapel die Montage trägt. Bei Eloxieren, Passivieren oder Polieren können Messungen vor und nach dem Finish nötig sein.
Sauberes Finish, Verpackung und RFQ

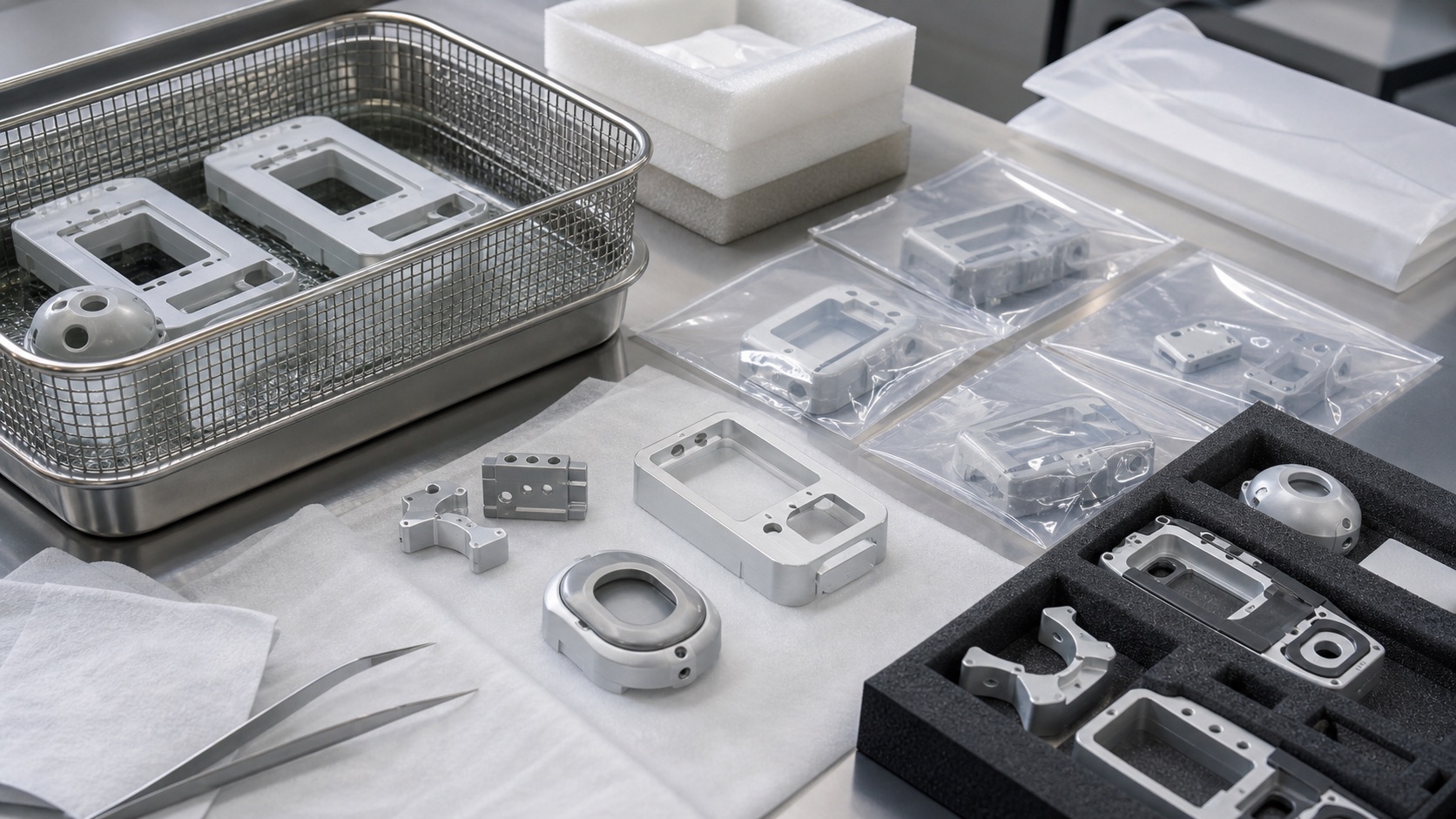

Medizinische Monitorkomponenten benötigen oft kontrolliertes Entgraten, Reinigung, Eloxieren, Passivieren, Oberflächenschutz und Einzelverpackung. Kratzer auf Dichtflächen oder Anschlusssitzen führen schnell zu Nacharbeit, daher sollten Teile getrennt verpackt werden. Saubere Lieferung ersetzt keine validierte Reinigung des Geräteherstellers, reduziert aber Eingangsprobleme. Eine gute RFQ enthält CAD, 2D-Zeichnungen, Werkstoff, Finish, Menge, kritische Bezüge, Dichtungsdetails, Anschlussstandards, Prüfberichte und Verpackungsanforderungen.
FAQ
Welche Daten braucht ein Angebot für Monitorgehäuse?
3D-CAD, 2D-Zeichnung, Werkstoff, Finish, Menge, Dichtungsdetails, Anschlussstandards und Prüfanforderungen sind die beste Basis.
Welche Merkmale sollten kritisch markiert werden?
Dichtungsnuten, Displayfensterflächen, Anschlussöffnungen, Gewindebosse, Sondenhalter-Bezüge und Kabelentlastungen.
Können dünnwandige Aluminiumgehäuse genau CNC-bearbeitet werden?
Ja, mit stabiler Spannung, stufenweiser Bearbeitung, Spannungsmanagement und Endprüfung von Planheit und Dichtungsmerkmalen.
Wie werden Kanten bei Wearable-Sensoren kontrolliert?
Durch programmierte Radien, Fasen, sorgfältiges Entgraten und Prüfung an Bereichen nahe Gurt, Kabel oder Hautkontakt.
Soll nach dem Eloxieren geprüft werden?
Ja, wenn Schichtdicke Dichtungssitz, Gewindeeinsätze, Anschlussöffnungen oder Optik beeinflusst.
Welche Verpackung schützt Monitorteile?
Einzelbeutel, Schaumtrays, Schutzfolie und getrennte Kleinteile verhindern Kratzer, Gewindeschäden und Revisionsmix.
