Guía técnica para mecanizar carcasas de monitores de paciente, cubiertas de sensores wearables, bloques conectores y soportes de sonda, con foco en paredes delgadas, ranuras de junta, alineación, inspección y entrega limpia.
Por qué estas carcasas no son solo piezas cosméticas

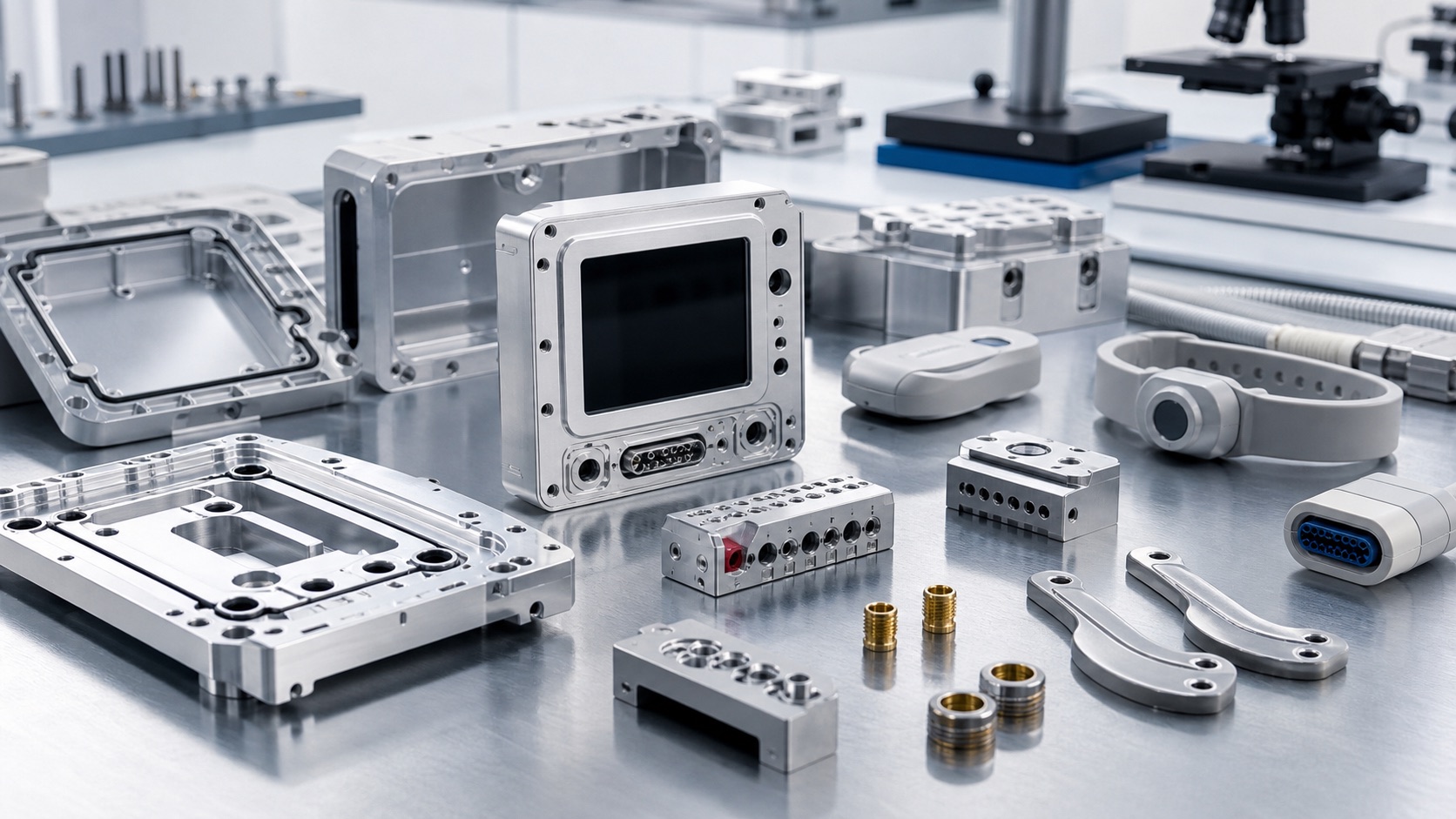

Los monitores de paciente y sensores wearables dependen de componentes mecánicos pequeños para proteger electrónica, guiar cables, soportar sondas y mantener sellos. Una carcasa o bloque conector parece simple, pero su planitud, bosses roscados, ranura de junta y alineación del conector afectan el montaje y la fiabilidad. El CNC es útil para prototipos, lotes piloto y series bajas porque permite cambios rápidos, bolsillos precisos, insertos roscados, bordes suaves y plazos cortos sin utillaje duro.
Materiales para monitores y sensores
Las opciones habituales incluyen aluminio 6061, aluminio 7075, acero inoxidable, PEEK, acetal y plásticos médicos seleccionados. El aluminio da rigidez y transferencia térmica cuando se requiere anodizado. El acero inoxidable se usa en soportes, zonas de desgaste y detalles pequeños de conexión. Los plásticos reducen peso y aportan aislamiento eléctrico. Antes de cotizar, el plano debe distinguir superficies cosméticas, datums de sellado o montaje y zonas que no deben rayarse tras el acabado.

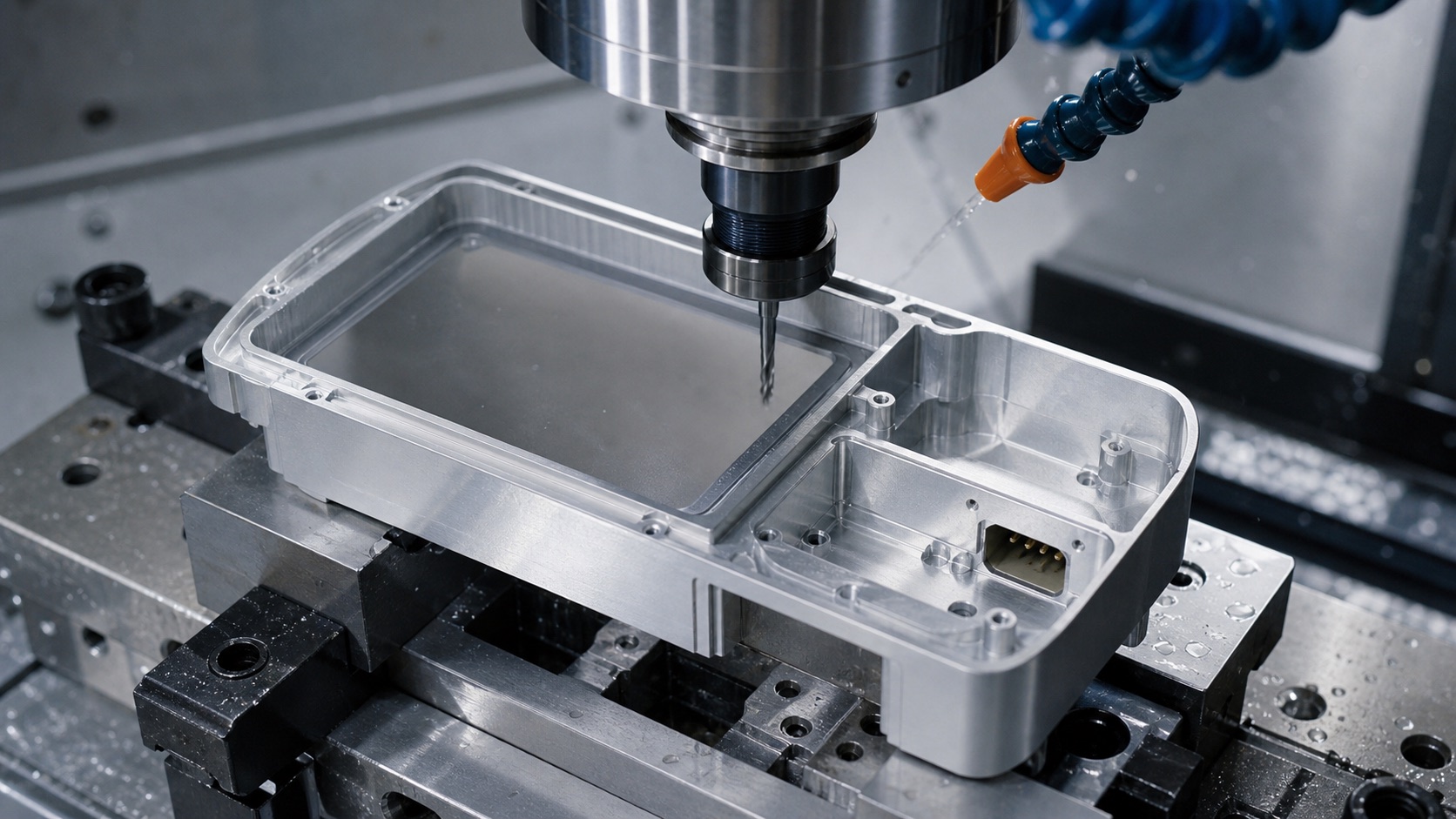

Paredes delgadas y control de ranuras de junta
Las carcasas combinan paredes delgadas, ventanas de pantalla, aberturas de cable y ranuras de junta. Retirar material de forma agresiva puede liberar tensiones y alterar el ajuste de tapas o sellos. Un proceso estable usa desbaste cuidadoso, sujeción controlada, semiacabado y acabado final de superficies de junta. Anchura, profundidad, radio y rugosidad deben coincidir con el diseño del sello. Si hay anodizado o recubrimiento, el espesor debe considerarse desde el inicio.
Conectores, soportes de sonda y alivio de cable
La alineación de conectores es crítica por los ciclos repetidos de conexión. Bloques ECG, soportes de sonda y placas de alivio de cable necesitan distancia de agujeros precisa, roscas consistentes y bordes de entrada suaves. Las piezas pequeñas pueden requerir mecanizado por varias caras, fresado de rosca, agujeros de espiga y desbarbado controlado. En sensores wearables, bordes redondeados y transiciones bajas mejoran comodidad y reducen enganches.

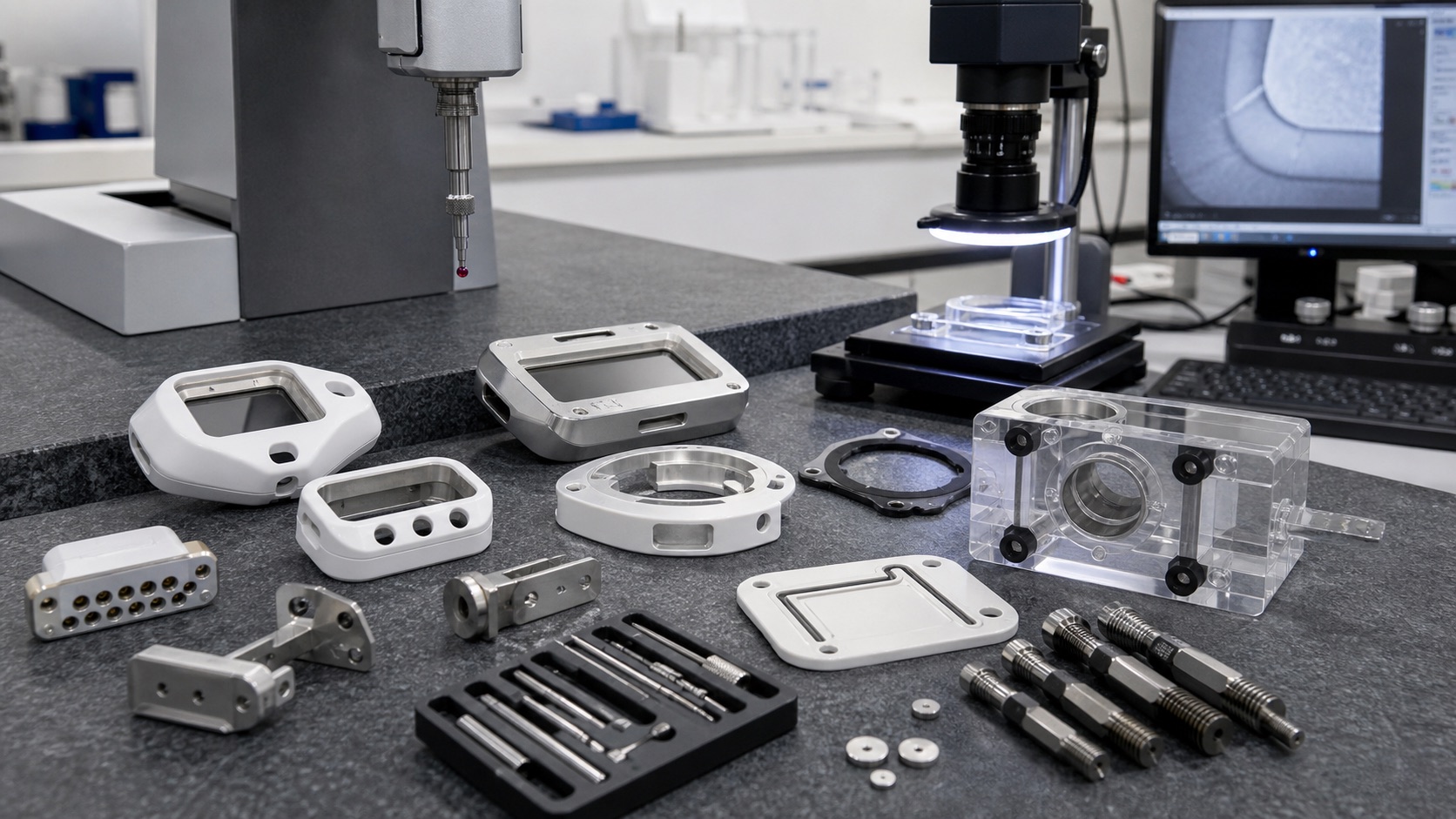

Inspección para montaje y fiabilidad
La inspección debe cubrir planitud, posición de agujeros, perfil de ventana, profundidad de ranura, posición de conectores, calidad de roscas, perpendicularidad de soportes y condición cosmética. CMM ayuda en relaciones de datum, mientras microscopios y pasadores revisan detalles pequeños. La primera pieza confirma si el apilamiento de tolerancias soporta el montaje antes de escalar el diseño. En piezas anodizadas o pasivadas puede ser necesario medir antes y después del acabado.

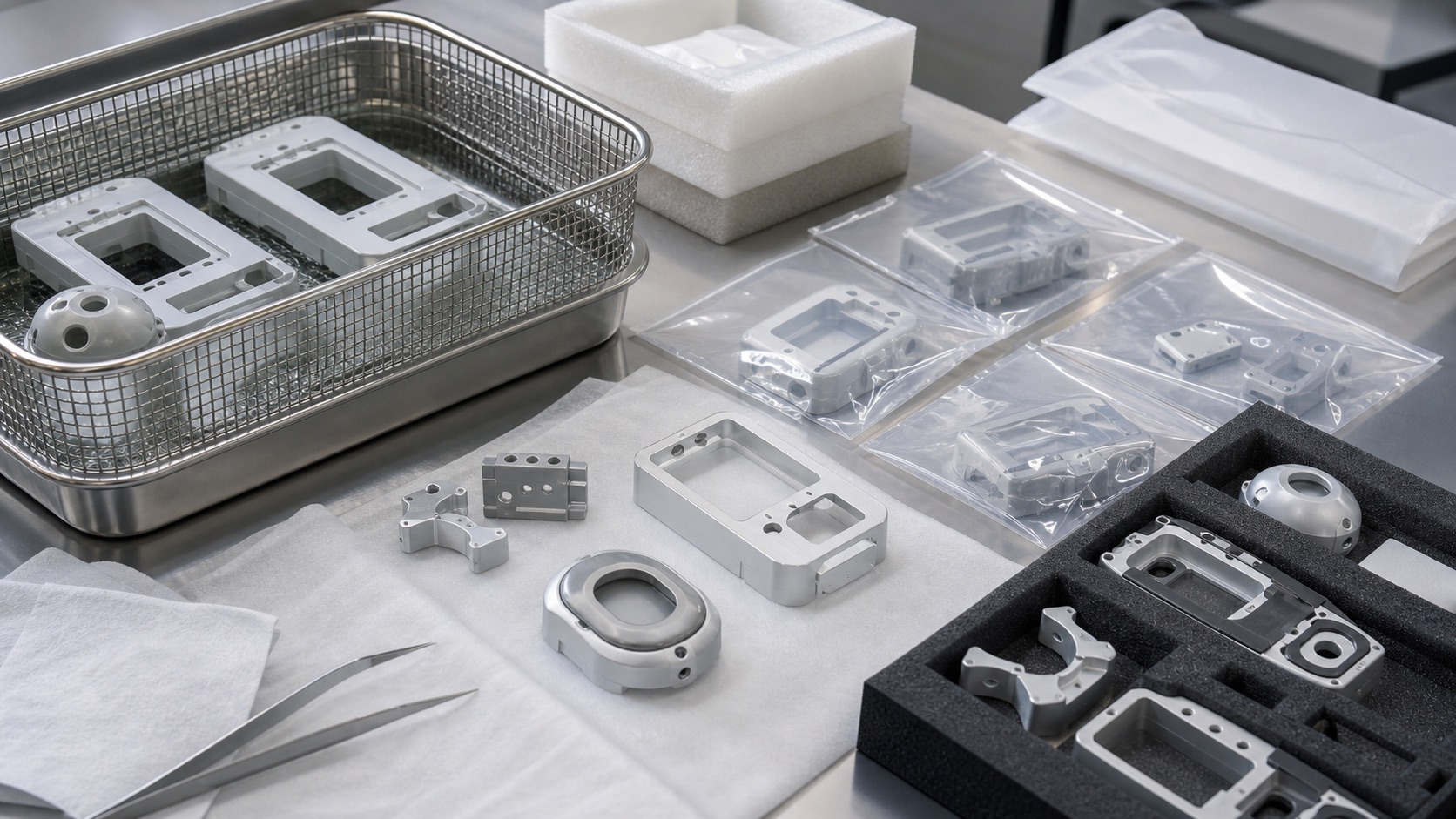

Acabado limpio, embalaje y RFQ
Estos componentes suelen requerir desbarbado controlado, limpieza, anodizado, pasivado, protección superficial y embalaje individual. Rayas en superficies de junta o asientos de conector pueden generar retrabajo, por eso las piezas deben separarse. La entrega limpia no sustituye la limpieza validada del fabricante, pero reduce problemas de inspección de entrada. Una RFQ sólida incluye CAD, planos 2D, material, acabado, cantidad, datums críticos, detalles de junta, conectores, informes y embalaje.
FAQ
¿Qué archivos se necesitan para cotizar carcasas de monitor?
Modelo CAD 3D, plano 2D, material, acabado, cantidad, detalles de junta, conectores y requisitos de inspección son la mejor base.
¿Qué características deben marcarse como críticas?
Ranuras de junta, caras de ventana, aberturas de conector, bosses roscados, datums de soporte y alivios de cable.
¿Se pueden mecanizar carcasas delgadas de aluminio con precisión?
Sí, con fijación estable, mecanizado por etapas, control de tensiones e inspección final de planitud y ranuras.
¿Cómo se controlan los bordes en sensores wearables?
Con radios programados, chaflanes, desbarbado cuidadoso e inspección para zonas cercanas a correas, cables o piel.
¿Debe inspeccionarse después del anodizado?
Sí cuando el espesor de capa afecta junta, insertos roscados, conectores o aceptación cosmética.
¿Qué embalaje protege estas piezas?
Bolsas individuales, bandejas de espuma, film protector y separación de soportes pequeños evitan rayas y daños.
