CNC-Bearbeitung von Fluid-Manifoldblöcken und Durchflusskomponenten für Hämodialysegeräte

Technischer Leitfaden zur CNC-Bearbeitung von Hämodialyse-Manifoldblöcken, Drucksensoradaptern und Fluidpfadkomponenten, mit Fokus auf Dichtflächen, Querbohrungen, O-Ring-Nuten, Prüfung und saubere Lieferung.

Warum Fluidpfadteile präzise CNC-Kontrolle brauchen

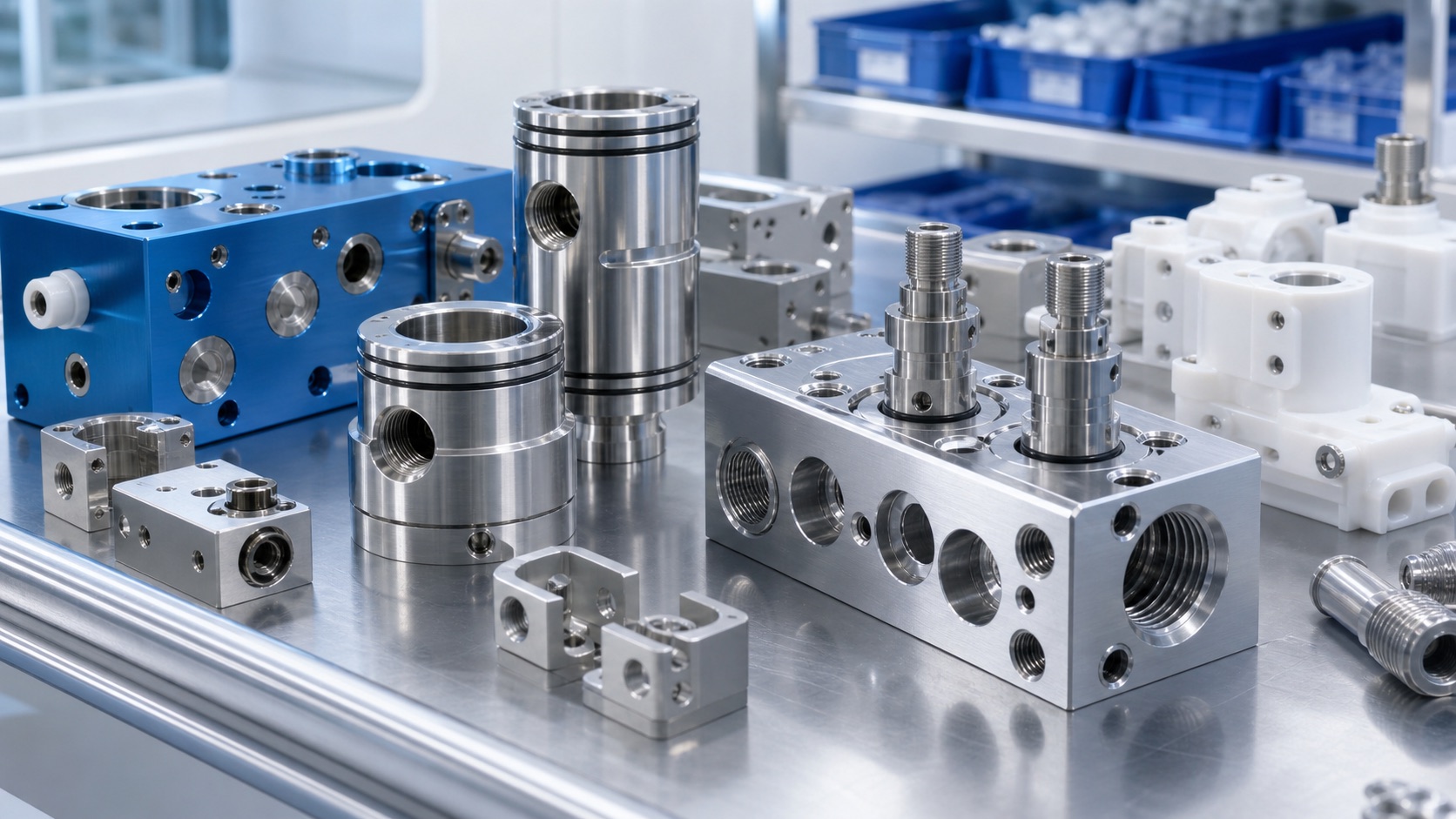

Hämodialysegeräte enthalten Fluidmanagementteile, die stabilen Durchfluss, zuverlässige Abdichtung und wiederholbare Montage unterstützen müssen. Manifoldblöcke, Ventilgehäuse, Drucksensoradapter und Schlauchhalter wirken wie normale Frästeile, doch Ports, Nuten und Dichtflächen beeinflussen Leckagerisiko und Servicezuverlässigkeit. CNC-Bearbeitung eignet sich für Prototypen sowie kleine und mittlere Serien, weil Querbohrungen, Gewindeports, O-Ring-Nuten und kompakte Montagefeatures präzise umgesetzt werden können.

Werkstoffe für Manifolds, Fittings und Adapter

Typische Werkstoffe sind 316L Edelstahl, 304 Edelstahl, eloxiertes Aluminium und ausgewählte medizinische Kunststoffe. Edelstahl wird oft für Fittings, Sensoradapter und korrosionsbeständige Teile eingesetzt. Aluminium eignet sich für leichte Gehäuse oder nicht benetzte Strukturblöcke, wenn das Finish definiert ist. Kunststoffe wie PEEK oder Acetal können für isolierende oder chemisch kompatible Teile sinnvoll sein. Die Anfrage sollte klar angeben, welche Merkmale benetzt, strukturell, kosmetisch oder nur zur Montage dienen.

Dichtflächen, O-Ring-Nuten und Gewindeports

Dichtflächen und O-Ring-Nuten sind meist die sensibelsten Merkmale. Oberflächenrauheit, Nutbreite, Nuttiefe, Radius und Gratkontrolle beeinflussen die Dichtungskompression. Gewindeports müssen sauber und konstant sein, damit Fittings ohne Fressen oder Partikelbildung montiert werden. Querbohrungen benötigen einen Prozessplan gegen Durchbruchgrate und zur Prüfung von Kanalüberschneidungen. Bei Stopfen, Einsätzen oder Presshülsen sollten Passung, Lecktest und kratzfreie Bereiche definiert sein.

Bearbeitungsstrategie für Querbohrungen

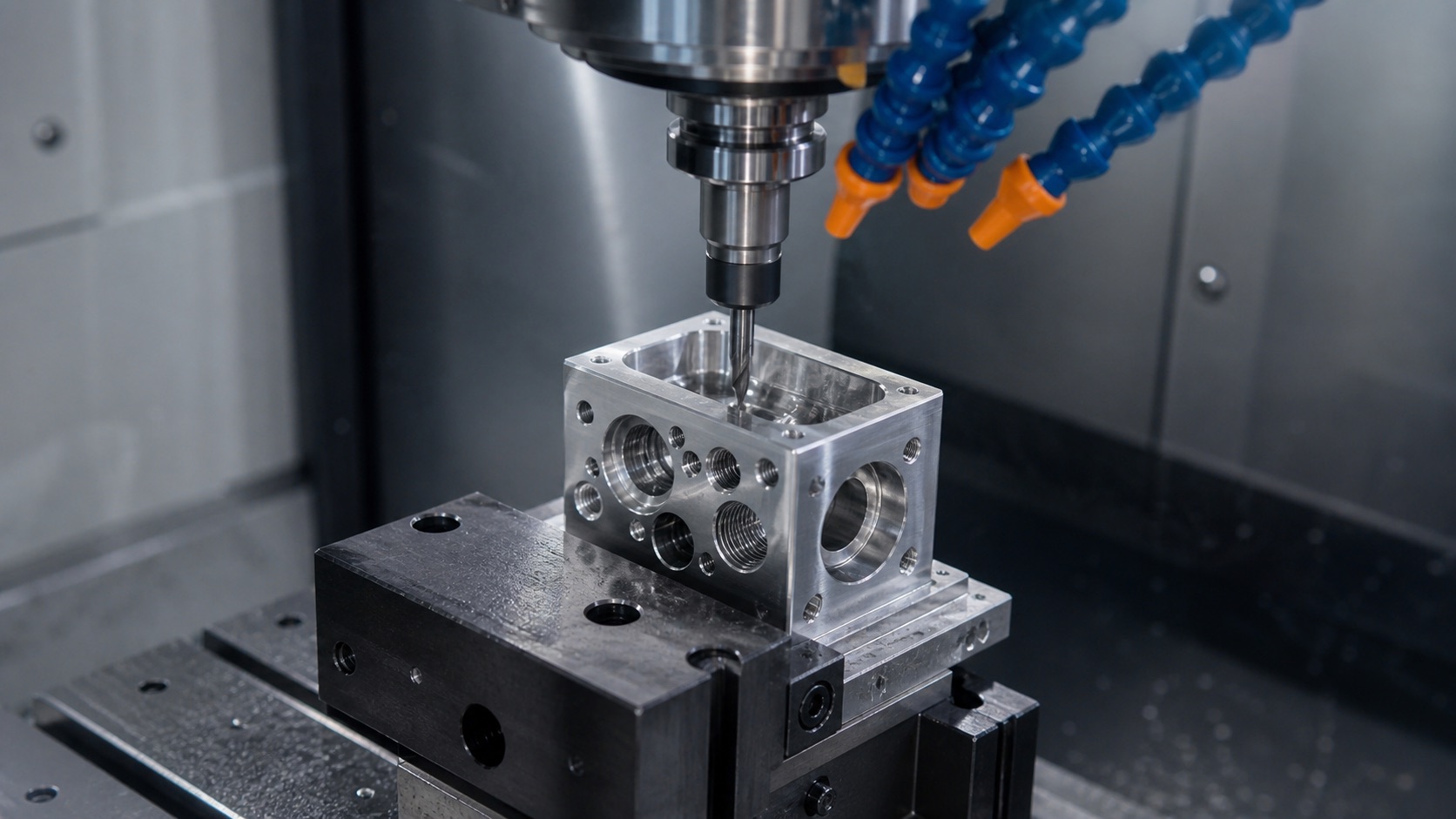

Fluidblöcke für Dialyse werden häufig von mehreren Seiten bearbeitet. Eine stabile Folge erstellt Bezüge, schruppt, bohrt, schneidet Gewinde, schlichtet und bearbeitet Dicht- oder Ausrichtflächen fertig. Vorrichtungen müssen fertige Flächen schützen und die Lage zwischen Operationen halten. Bei kleinen Ports reduzieren Tieflochzyklen, Gewindefräsen und kontrolliertes Entgraten das Risiko. Zugängliche Kanalüberschneidungen und realistische Radien erleichtern Reinigung und Prüfung.

Prüfung und leckagebezogene Qualitätskontrollen

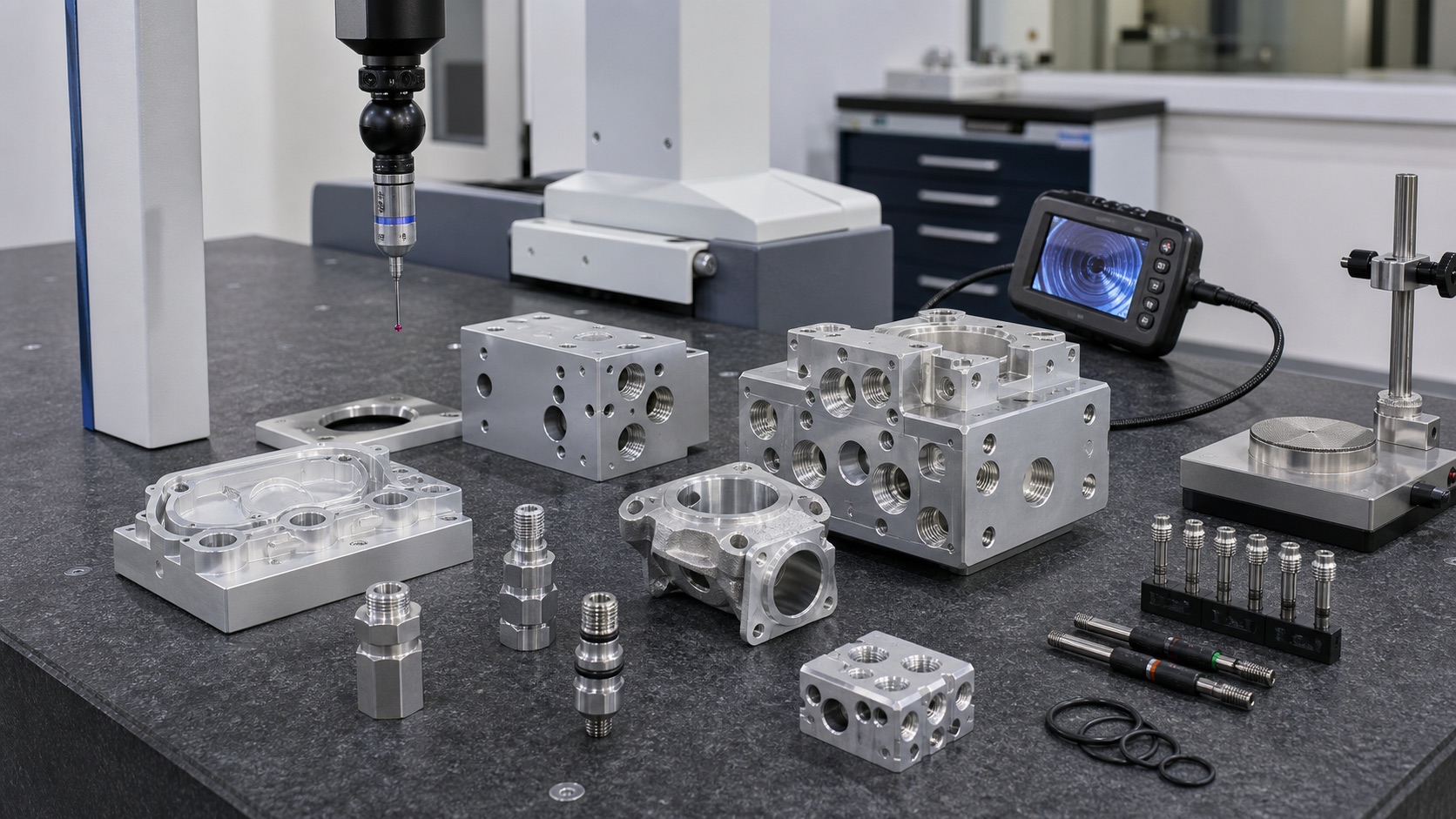

Die Prüfung kann CMM, Gewindelehren, Stiftlehren, Borescope, Rauheitsprüfung und Sichtkontrolle unter Vergrößerung umfassen. Bei Fluidpfadteilen reicht Messen allein nicht immer aus; Lieferanten unterstützen oft Vorbereitung für Druckabfalltests, Durchflussbestätigung oder kundenspezifische Leckagekriterien. Erstmusterberichte helfen, Nutmaße, Portpositionen und Bezugslagen vor der Skalierung zu bestätigen. Material-, Revisions- und Prüftraceability hilft, Änderungen schnell einzugrenzen.

Sauberes Finish, Verpackung und RFQ-Angaben

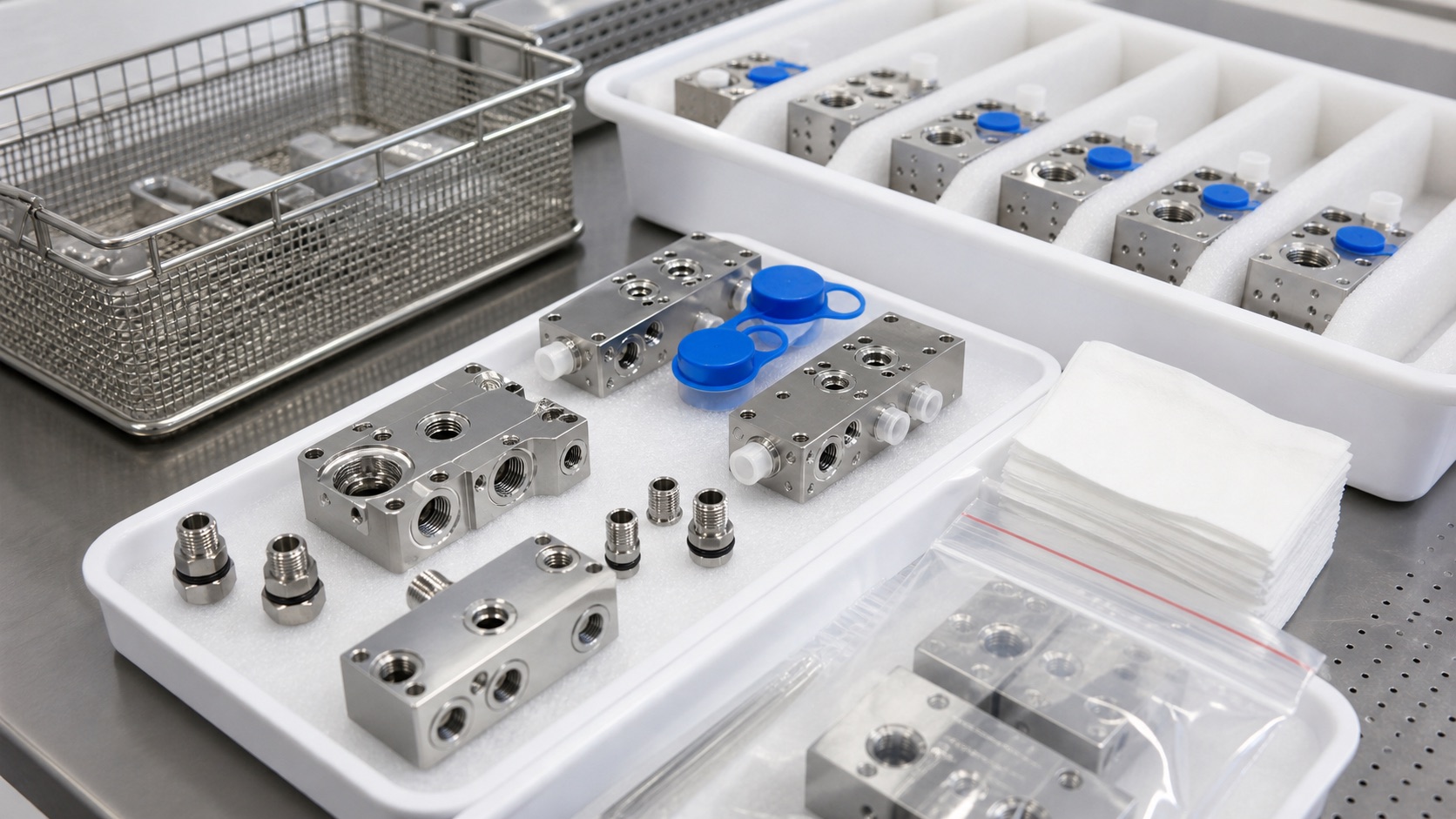

Nach der Bearbeitung benötigen Fluidpfadteile häufig kontrolliertes Entgraten, Passivieren von Edelstahl, Reinigung, Trocknung und Schutzverpackung. Dichtflächen müssen vor Kratzern geschützt werden, und kleine Fittings sollten getrennt liegen, um Gewindeschäden zu vermeiden. Saubere Lieferung ersetzt nicht die validierte Reinigung des Geräteherstellers, reduziert aber Kontaminations- und Handhabungsrisiken. Eine gute RFQ enthält CAD, Zeichnungen, Werkstoff, Finish, Portstandards, O-Ring-Daten, kritische Maße, Prüfberichte, Menge und Verpackungsregeln.

FAQ

Welche Daten braucht ein Angebot für Dialyse-Manifolds?

3D-CAD, 2D-Zeichnung, Werkstoff, Portstandard, O-Ring-Details, Menge und Prüfanforderungen sind die wichtigste Basis.

Welche Merkmale sollten kritisch markiert werden?

Dichtflächen, O-Ring-Nuten, Gewindeports, Querbohrungs-Schnittpunkte, Sensoradapterbohrungen und montagekritische Bezüge.

Wie werden Grate in Querkanälen kontrolliert?

Durch Prozessfolge, scharfe Werkzeuge, Tieflochzyklen, Entgratungszugang, Borescope-Prüfung und definierte Sauberkeitskriterien.

Sind Edelstahl-Fittings in kleinen Losen CNC-fertigbar?

Ja. CNC-Drehen und Fräsen eignen sich für Prototypen und Kleinserien mit kritischen Gewinden und Dichtflächen.

Wann ist Passivieren sinnvoll?

Passivieren wird oft für Edelstahlteile nach der Bearbeitung gefordert, um Korrosionsbeständigkeit gemäß Gerätespezifikation zu verbessern.

Welche Verpackung schützt Fluidpfadteile?

Einzelverpackung, Portkappen, Schaumtrennung, saubere Beutel und klare Etiketten schützen Gewinde, Dichtflächen und Traceability.
