Guía técnica para mecanizar bloques manifold, adaptadores de sensor de presión y componentes de ruta de fluido para hemodiálisis, con foco en caras de sellado, taladros cruzados, ranuras O-ring, inspección y entrega limpia.
Por qué estas piezas necesitan control CNC
Los equipos de hemodiálisis contienen piezas de gestión de fluido que deben soportar flujo estable, sellado fiable y montaje repetible. Bloques manifold, carcasas de válvula, adaptadores de sensor y abrazaderas de tubo parecen piezas comunes, pero sus puertos, ranuras y caras de sellado afectan el riesgo de fuga y la fiabilidad. El CNC es adecuado para prototipos y series bajas o medias porque permite taladros cruzados, roscas, ranuras O-ring y detalles compactos con cambios de diseño prácticos.

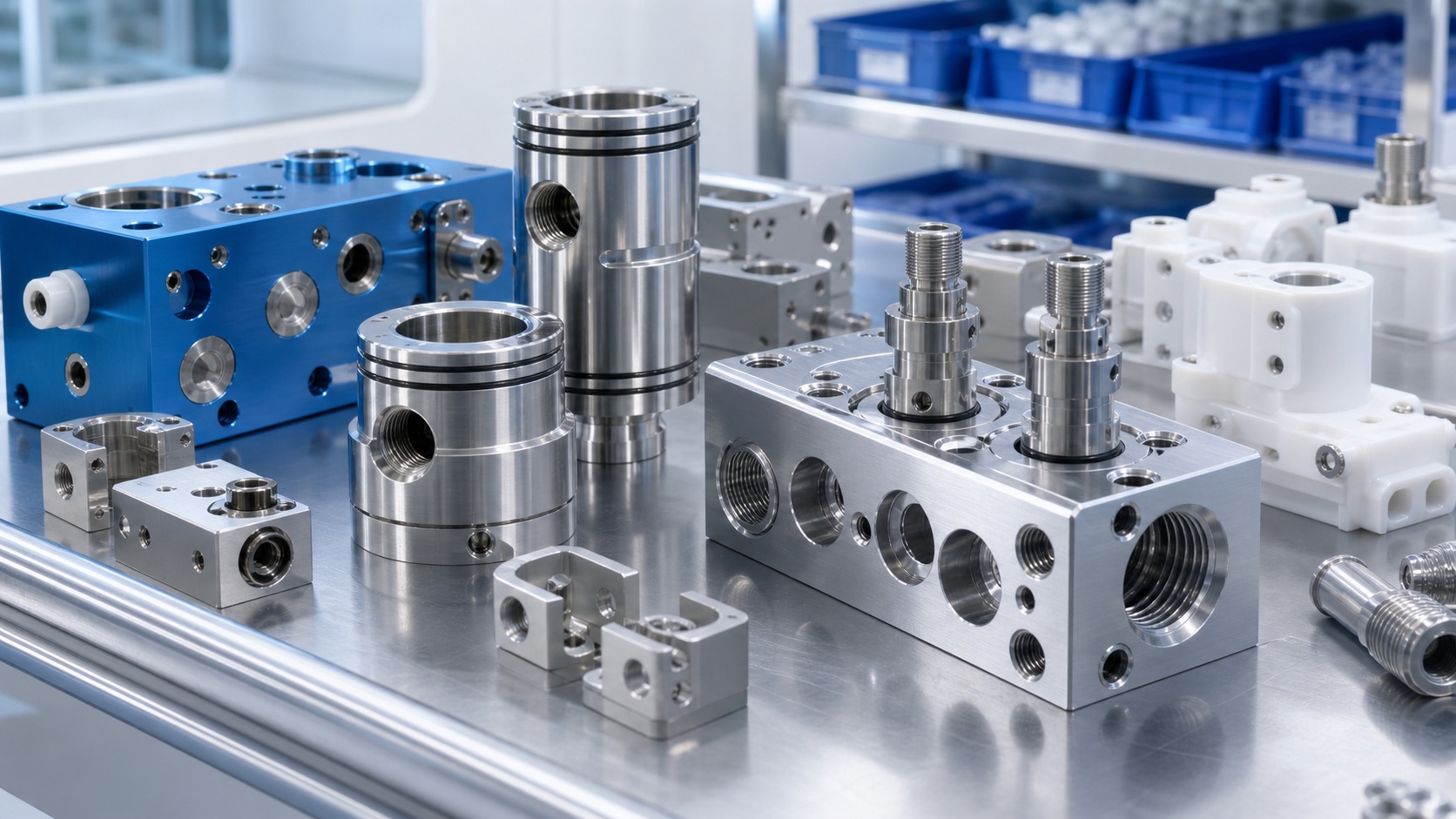

Materiales para manifolds, racores y adaptadores
Los materiales habituales incluyen acero inoxidable 316L, acero inoxidable 304, aluminio anodizado y plásticos técnicos de grado médico. El acero inoxidable se usa en racores, adaptadores y piezas que requieren resistencia a la corrosión. El aluminio puede servir para alojamientos ligeros o bloques estructurales no mojados cuando el acabado está definido. Plásticos como PEEK o acetal pueden usarse en piezas aislantes o compatibles químicamente. La RFQ debe indicar si cada característica es mojada, estructural, cosmética o solo de montaje.
Caras de sellado, ranuras O-ring y puertos roscados
Las caras de sellado y ranuras O-ring suelen ser las características más sensibles. Rugosidad, anchura, profundidad, radio y rebabas afectan la compresión del sello. Los puertos roscados deben quedar limpios para que los racores se instalen sin gripado ni partículas. Los canales cruzados requieren un plan que controle rebabas de salida y verifique intersecciones internas. Si hay tapones, insertos o casquillos a presión, el plano debe definir ajuste, prueba de fuga y zonas sin rayas.

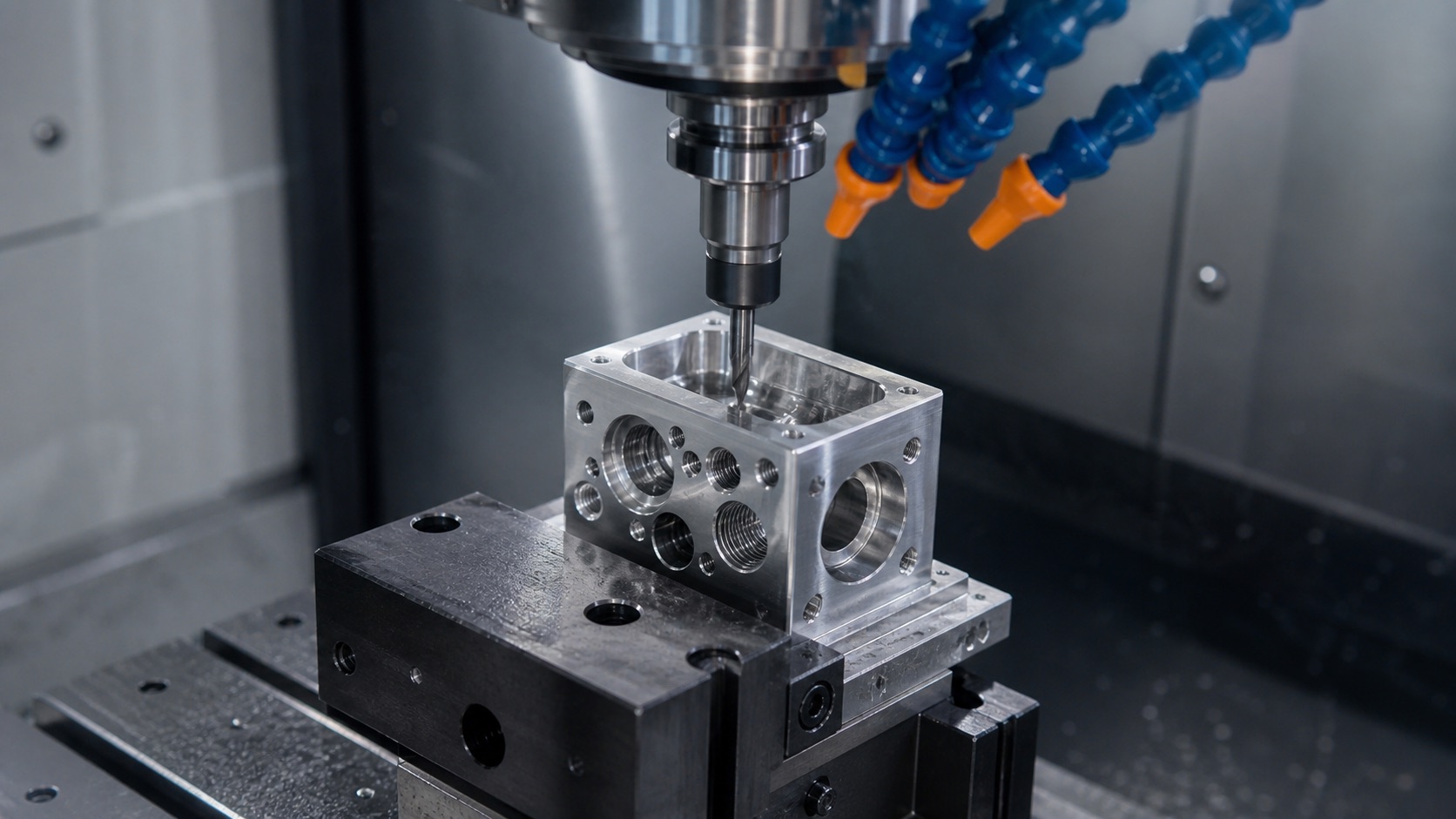

Estrategia de mecanizado para taladros cruzados
Los bloques de fluido para diálisis suelen mecanizarse desde varias caras. Una secuencia estable crea datums, desbasta, taladra, rosca puertos, semiacaba y termina caras de sellado o alineación. La fijación debe proteger superficies ya acabadas y mantener ubicación entre operaciones. Para puertos pequeños, taladrado por picado, fresado de rosca y desbarbado controlado reducen riesgos. Siempre que sea posible, intersecciones accesibles y radios prácticos facilitan limpieza e inspección.

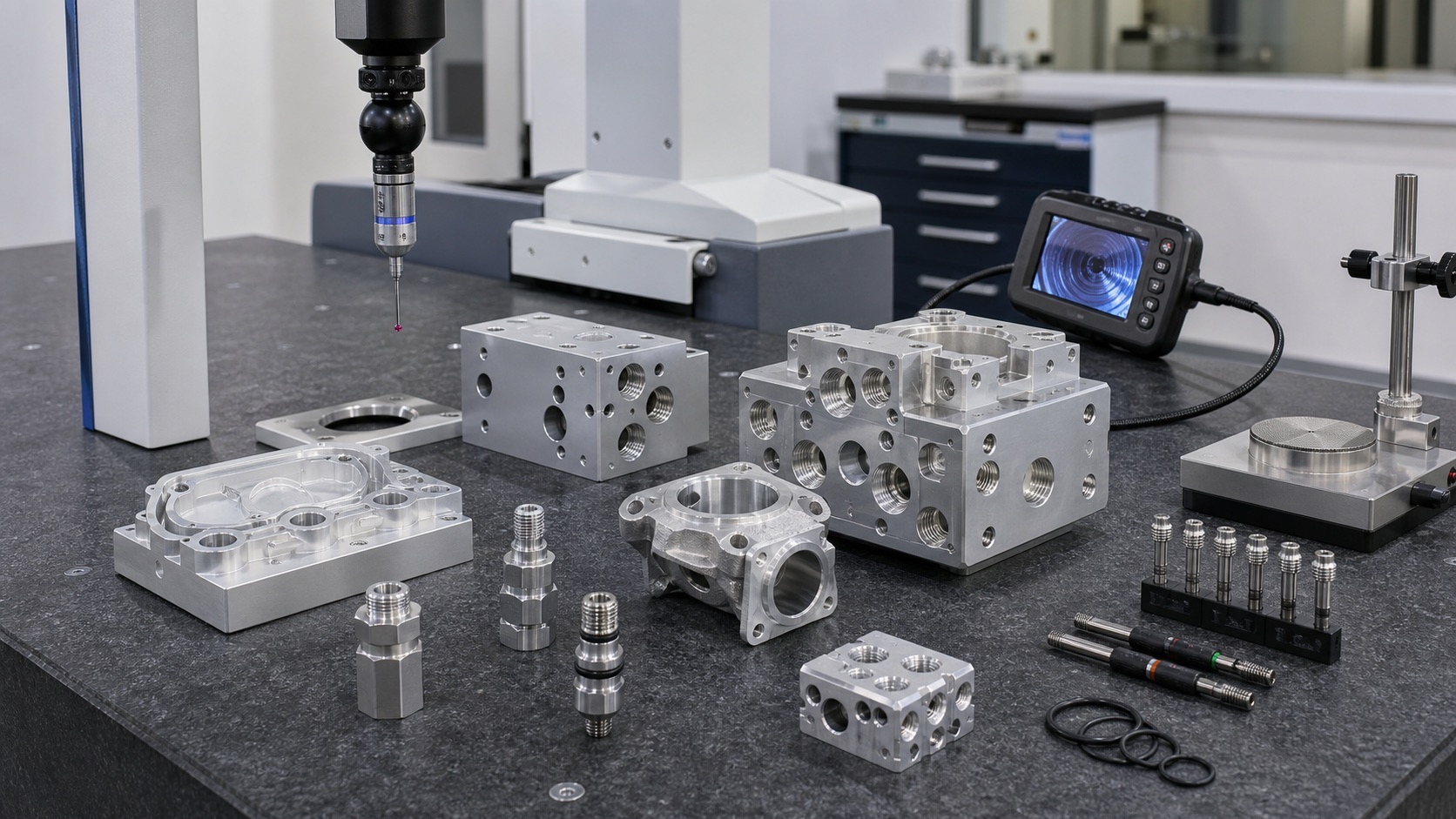

Inspección y controles relacionados con fugas
La inspección puede incluir CMM, calibres de rosca, pasadores, borescopio, rugosidad y revisión visual con aumento. En componentes de fluido, medir no es todo: el proveedor puede apoyar preparación para prueba de presión, confirmación de flujo o criterios de fuga definidos por el cliente. Los informes de primera pieza ayudan a confirmar ranuras, posiciones de puertos y relaciones de datum antes de escalar el diseño. La trazabilidad de material, revisión e inspección facilita aislar cambios.

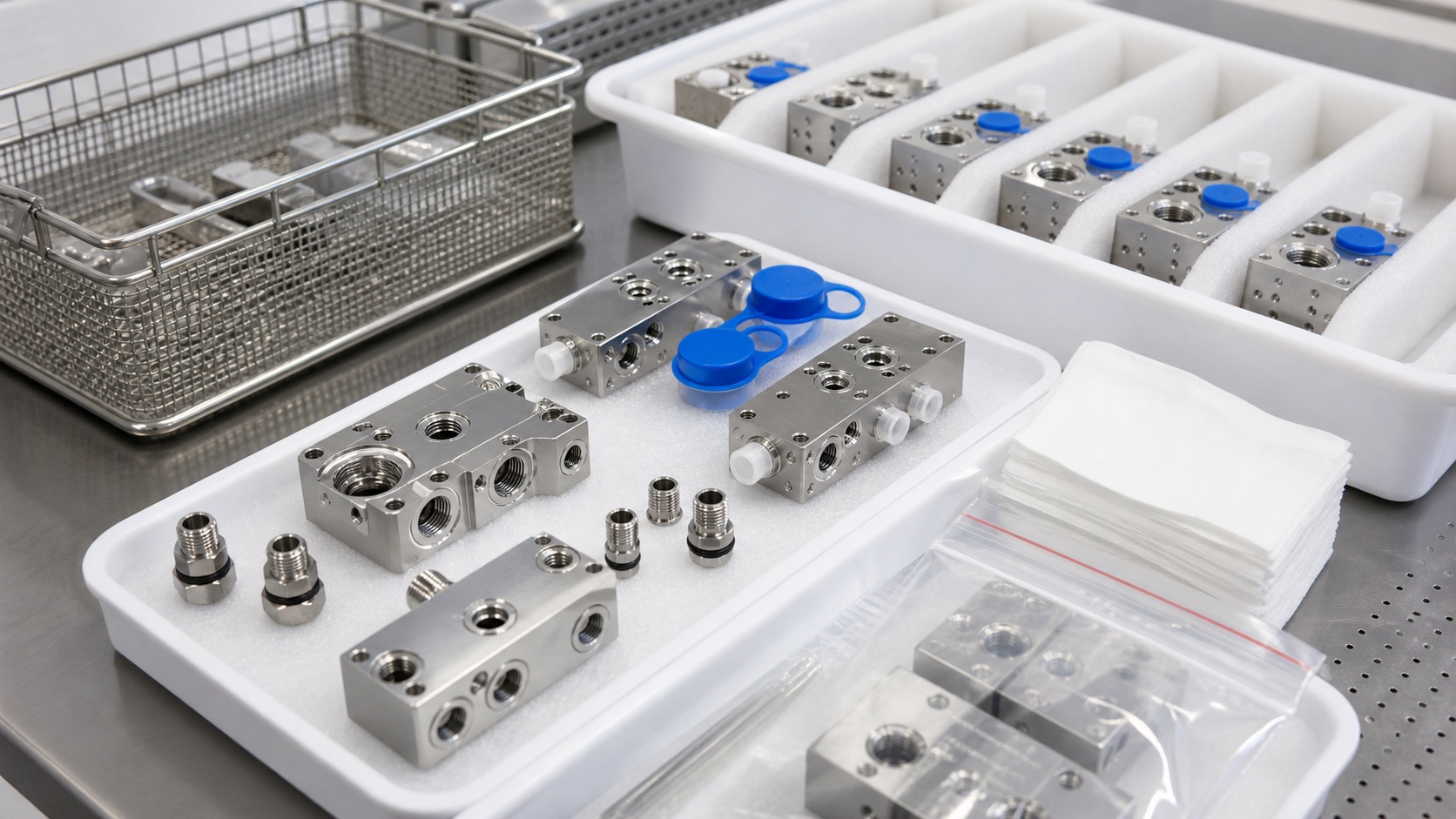

Acabado limpio, embalaje y datos de RFQ
Después del mecanizado, estas piezas suelen requerir desbarbado controlado, pasivado de acero inoxidable, limpieza, secado y embalaje protector. Las caras de sellado deben protegerse contra rayas, y los racores pequeños deben separarse para evitar daños en roscas. La entrega limpia no sustituye el proceso validado del fabricante, pero reduce riesgo de contaminación y manejo. Una RFQ sólida incluye CAD, planos, material, acabado, estándar de puertos, detalles O-ring, dimensiones críticas, informes, cantidad y embalaje.
FAQ
¿Qué archivos se necesitan para cotizar manifolds de diálisis?
Modelo CAD 3D, plano 2D, material, estándar de puertos, detalles O-ring, cantidad y requisitos de inspección son la mejor base.
¿Qué características deben marcarse como críticas?
Caras de sellado, ranuras O-ring, puertos roscados, intersecciones de taladros, bores de sensores y datums de montaje.
¿Cómo se controlan rebabas en canales cruzados?
Con secuencia de proceso, herramientas afiladas, taladrado por picado, acceso para desbarbado, borescopio y criterios de limpieza.
¿Se pueden fabricar racores inoxidables en lotes pequeños?
Sí. Torneado y fresado CNC son adecuados para prototipos y lotes bajos con roscas y superficies de sellado críticas.
¿Cuándo es útil el pasivado?
Suele especificarse en piezas de acero inoxidable después del mecanizado para mejorar resistencia a la corrosión según requisitos del fabricante.
¿Qué embalaje protege estos componentes?
Envoltura individual, tapones de puerto, separadores de espuma, bolsas limpias y etiquetas claras protegen roscas y caras de sellado.
