Welche Genauigkeit erreicht CNC? Grenzen von 3-, 4- und 5-Achs

CNC-Genauigkeit hängt von Maschine, Vorrichtung, Werkstoff, Werkzeug, Temperatur und Prüfung ab, nicht nur von der Achszahl.

Welche Genauigkeit kann CNC-Bearbeitung erreichen? Die Antwort haengt nicht nur davon ab, ob die Maschine 3-, 4- oder 5-achsig ist. Die Achszahl bestimmt Zugang und Bewegungsfreiheit, aber die Endgenauigkeit haengt auch von Maschinenzustand, Vorrichtungsbezug, Werkstoffstabilitaet, Werkzeugverschleiss, Waermeverhalten und Messmethode ab.

Ausgewaehlte kritische Masse koennen unter passenden Struktur-, Werkstoff-, Spann- und Messbedingungen mit +/-0.02 mm, +/-0.01 mm oder enger bewertet werden. Das bedeutet nicht, dass jedes Mass eines Teils dieselbe Vorgabe erhalten sollte.

OEMach prueft zuerst die Zeichnung, identifiziert Funktionsmasse und waehlt dann den praktikablen Prozess. Manchmal reduziert 5-Achs-Bearbeitung Bezugdrift. Manchmal ist ein stabiler 3-Achs-Aufbau mit Sondervorrichtung zuverlaessiger und wirtschaftlicher.

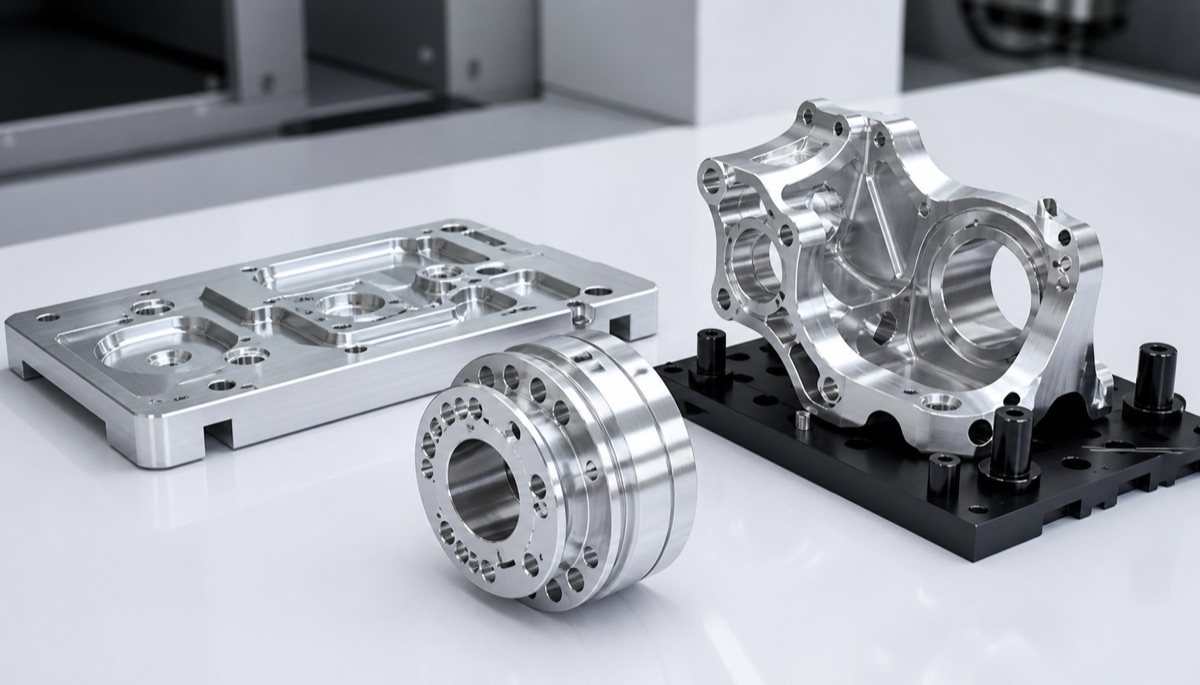

3-, 4- und 5-Achs-Fähigkeit verstehen

3-Achs-Bearbeitung ist keine einfache Option

Viele Einkaeufer nehmen an, dass 5-Achs immer genauer ist als 3-Achs. Bei flachen Platten, einfachen Haltern, Standardgehaeusen und einseitigen Lochbildern kann 3-Achs-CNC mit stabiler Vorrichtung und richtigem Bezug robuster sein.

Die Schwachstelle von 3-Achs ist meist das Umspannen. Sobald Merkmale auf mehreren Seiten noetig sind, fuehrt jeder Spannwechsel zu einer Bezugsuebertragung. Lochposition, Seitenlochbeziehung und Parallelitaet gegenueberliegender Flaechen koennen hier driften.

Die Schluesselfrage ist daher nicht nur die Achszahl. Entscheidend ist, ob kritische Bohrungen und Flaechen in einer Aufspannung gefertigt werden koennen, ob weiche Backen und Passstifte stabil sind und ob die Erstmusterpruefung das richtige Bezugssystem nutzt.

4- und 5-Achs reduzieren Bezugsdrift

4-Achs-Bearbeitung ist nuetzlich fuer Kreislayouts, Buchsen, Flansche, Umfangsbohrungen und kontinuierliche Mehrseitenstrukturen. Merkmale koennen um eine Drehachse indexiert werden, statt das Teil wiederholt manuell zu wenden. Drehachsenausrichtung und Spannsteifigkeit bleiben jedoch kritisch.

5-Achs wird bei komplexen Teilen besonders wertvoll. Winkelbohrungen, Leichtbaurahmen, tiefe Seitenwaende und gekruemmte Auflageflaechen verlieren bei wiederholtem Umspannen leicht ihre Beziehung. 5-Achs kann Aufspannungen reduzieren und Werkzeughaltung verbessern.

Trotzdem ist 5-Achs keine magische Antwort. Duenne Aluminiumwaende, tiefe Edelstahlnuten, PEEK-Rueckfederung und gehaerteter Stahl haengen weiter von Werkstoff und Werkzeug ab. Maschinenfaehigkeit oeffnet die Tuer; Prozesskontrolle bestimmt die reale Genauigkeit.

Praktische Prozessauswahl

Bei der Pruefung einer Aluminium-Verbindungsplatte verlangte die erste Anfrage 5-Achs-Bearbeitung. Nach Zeichnungspruefung lagen kritische Bohrungen und Montageflaechen auf zwei rechtwinkligen Bezugsflaechen. Ein 3-Achs-Prozess mit Sondervorrichtung und kontrollierter Zwei-Schritt-Positionierung konnte die Funktion direkter erfuellen.

Ein anderer Leichtbauhalter benoetigte Winkelbohrungen und Taschen in mehreren Richtungen. Fuer dieses Teil reduzierte 5-Achs das Umspannen und machte die Lochbeziehung leichter pruefbar. Die richtige Wahl kam aus Funktion und Messlogik, nicht aus dem Maschinennamen.

So behandelt OEMach Praezisions-RFQs: wichtiges Merkmal identifizieren, Bezug und Pruefmethode definieren und dann 3-Achs, 4-Achs, 5-Achs, Dreh-Fraesen, Schleifen, Drahterodieren oder eine kombinierte Route waehlen.

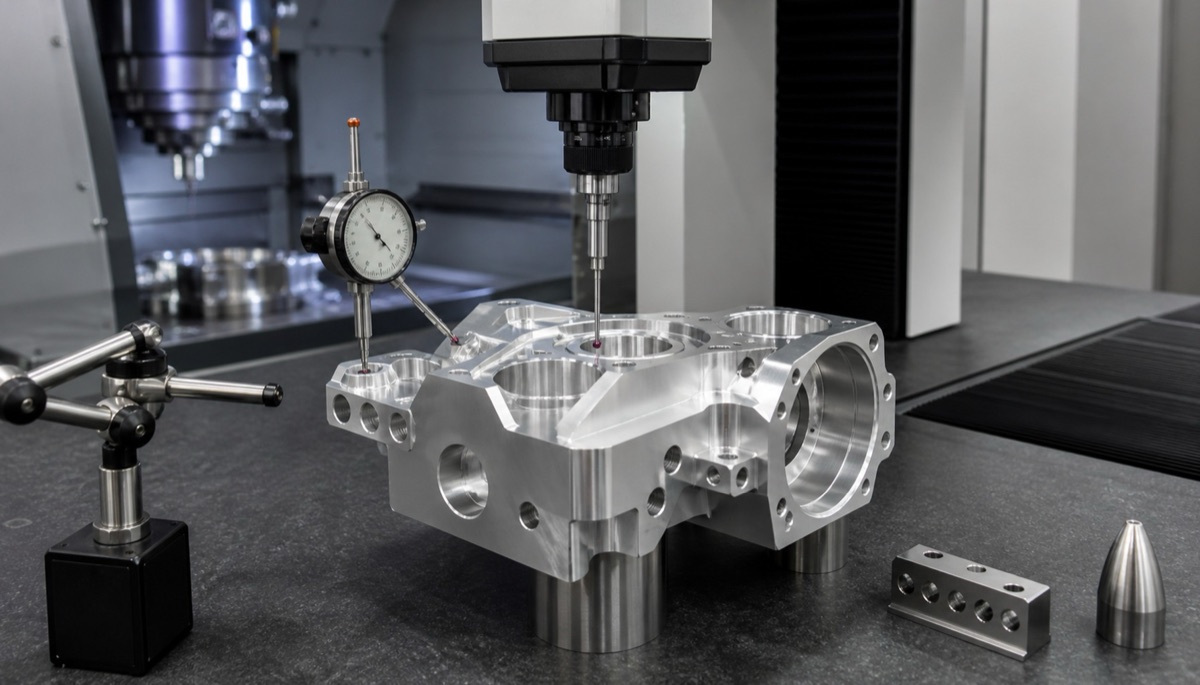

Wie man Genauigkeit vor der Bestellung abfragt

Nicht nur fragen, welche Genauigkeit moeglich ist. Fragen, welche kritischen Masse mit welchem Prozess und welcher Pruefmethode kontrolliert werden.

2D-Zeichnung und 3D-Modell bereitstellen und Passbohrungen, Lagersitze, Kontaktflaechen und allgemeine Konturen getrennt markieren.

Werkstoff, Menge, Oberflaechenbehandlung und Bedarf an Erstmuster- oder CMM-Bericht angeben.

Bei komplexen Teilen erklaeren lassen, ob Bearbeitungsbezug und Pruefbezug identisch sind.

Allgemeine Masse und kritische Masse trennen, damit nicht die ganze Zeichnung unnoetig in Hochpraezision gedrueckt wird.

FAQ

Kann CNC +/-0.005 mm erreichen?

Ausgewaehlte kritische Masse koennen unter passenden Bedingungen fuer Struktur, Werkstoff, Spannung, Werkzeug und Pruefung so bewertet werden. Das gilt nicht automatisch fuer das ganze Teil.

Ist 5-Achs immer genauer als 3-Achs?

Nein. Bei einfachen Platten oder einseitigen Merkmalen kann 3-Achs mit stabiler Vorrichtung berechenbarer sein. 5-Achs ist stark, wenn es Umspannen reduziert oder komplexe Winkel bearbeitet.

Welche Teile passen zu 4-Achs CNC?

Huelsen, Flansche, Kreislochbilder, Rohrteile und Merkmale um eine Drehachse sind typische 4-Achs-Kandidaten.

Was beeinflusst CNC-Genauigkeit am staerksten?

Maschinenzustand, Bezug, Vorrichtungssteifigkeit, Werkzeugverschleiss, Werkstoffspannung, Waermeverzug, Prozessroute und Pruefmethode.

Kann OEMach den passenden Prozess empfehlen?

Ja. OEMach kann Zeichnungen pruefen und 3-Achs, 4-Achs, 5-Achs, Dreh-Fraesen, Schleifen, Drahterodieren oder kombinierte Routen empfehlen.

Zusammenfassung

CNC-Genauigkeit wird nicht allein durch die Achszahl definiert. Reale Faehigkeit entsteht, wenn Maschine, Vorrichtung, Werkstoff, Werkzeug, Prozessroute und Pruefmethode zu den kritischen Zeichnungsmassen passen. Der genaueste Prozess schuetzt die funktionale Bezugskette und macht das Ergebnis messbar.
