La precisión CNC depende de máquina, fijación, material, herramienta, temperatura e inspección, no solo del número de ejes.
Que precision puede alcanzar el mecanizado CNC? La respuesta no depende solo de si la maquina es de 3, 4 o 5 ejes. El numero de ejes define acceso y libertad de movimiento, pero la precision final depende tambien de estado de maquina, datum de fijacion, estabilidad del material, desgaste de herramienta, comportamiento termico e inspeccion.
Para dimensiones criticas seleccionadas, tolerancias como +/-0.02 mm, +/-0.01 mm o valores mas estrechos pueden evaluarse si estructura, material, sujecion y medicion son adecuados. Eso no significa que todas las cotas de una pieza deban especificarse igual.
OEMach revisa primero el plano, identifica dimensiones funcionales y elige la ruta practica. A veces el 5 ejes reduce deriva de datums. A veces un 3 ejes estable con utillaje dedicado es mas fiable y rentable.

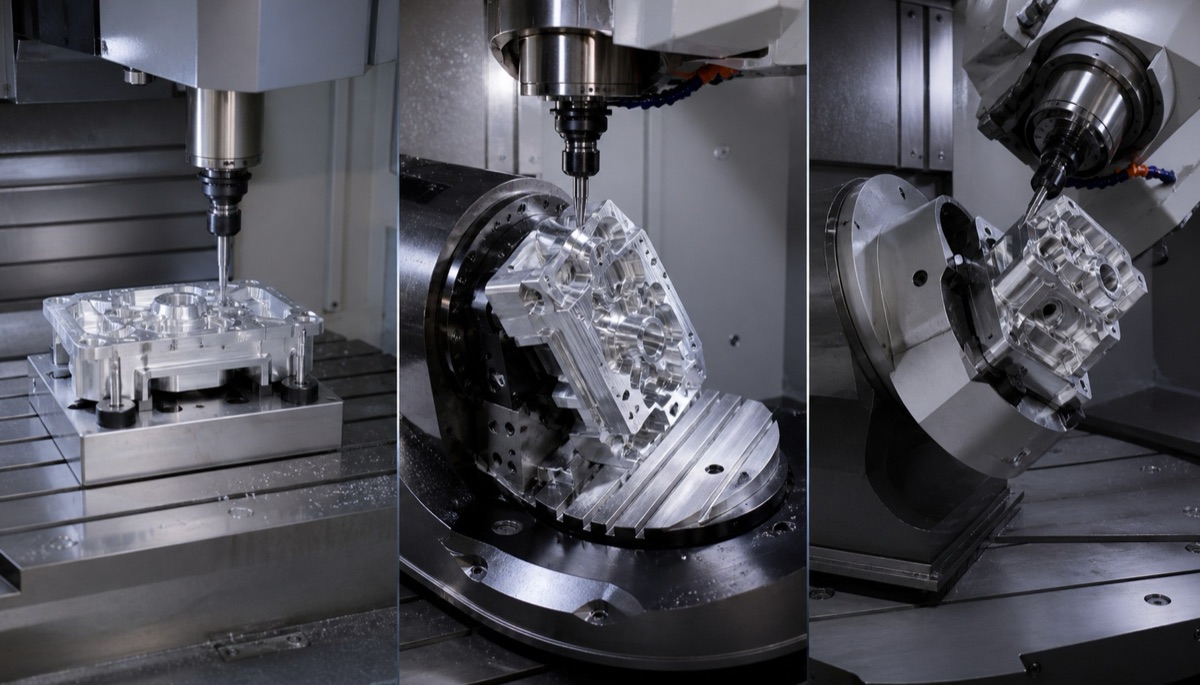

Cómo entender 3, 4 y 5 ejes
| Proceso | Piezas adecuadas | Discusión de precisión | Riesgo principal |
|---|---|---|---|
| CNC 3 ejes | Placas, soportes, carcasas y cavidades | Las cotas clave dependen mucho de fijacion y datums | Varios amarres acumulan error |
| CNC 4 ejes | Casquillos, bridas, agujeros circulares, tubos y estructuras de varias caras | Las relaciones circulares pueden ser mas estables alrededor de un eje | Alineacion del giro, coaxialidad y rigidez |
| CNC 5 ejes | Superficies complejas, agujeros inclinados, estructuras ligeras y soportes multiangulo | Reduce reamarres y conserva relaciones complejas | Programacion, postura de herramienta, calibracion e inspeccion |
| Torno-fresa | Ejes, casquillos, cilindros y bridas | Ventaja en coaxialidad, salto y relacion de caras | Datum del eje principal y transicion a fresado |
| Rectificado o hilo EDM | Acero endurecido, insertos, ranuras estrechas y zonas de precision local | Puede mejorar precision local, pero aumenta la cadena | Coste, plazo y transferencia entre procesos |
El 3 ejes no es una opción baja
Muchos compradores asumen que 5 ejes siempre significa mas precision que 3 ejes. En placas planas, soportes simples, carcasas normales y patrones de agujeros de una cara, un CNC 3 ejes con fijacion estable y datum correcto puede ser la ruta mas robusta.
El punto debil del 3 ejes suele ser el reamarre. Cuando la pieza necesita caracteristicas en varias caras, cada cambio introduce transferencia de datums. Posicion de agujeros, relacion lateral y paralelismo entre caras opuestas pueden empezar a desviarse ahi.
La pregunta clave no es solo el numero de ejes. Es si agujeros y caras criticas pueden mecanizarse en un solo amarre, si mordazas blandas y pasadores son estables y si la primera pieza se mide con el datum correcto.
4 y 5 ejes reducen deriva de datums
El 4 ejes es util para disposiciones circulares, casquillos, bridas, agujeros alrededor de un diametro y estructuras continuas de varias caras. Su valor es indexar caracteristicas alrededor de un eje rotativo en vez de voltear la pieza repetidamente. El riesgo es controlar alineacion del eje y rigidez de sujecion.
El 5 ejes gana valor en piezas complejas. Agujeros inclinados, estructuras aligeradas, paredes laterales profundas y superficies curvas pueden perder relacion si se reamarran muchas veces en 3 ejes. El 5 ejes reduce amarres y mejora postura de herramienta.
Aun asi, 5 ejes no es una respuesta magica. Aluminio de pared delgada, ranuras profundas en inoxidable, recuperacion de PEEK y acero endurecido dependen de material y herramienta. La maquina abre la puerta; el control de proceso decide la precision real.
Método práctico de selección
En la revision de una placa de conexion de aluminio, la solicitud inicial pedia 5 ejes. Al revisar el plano, los agujeros y caras criticas estaban concentrados en dos datums perpendiculares. Un proceso de 3 ejes con utillaje dedicado y dos posicionamientos controlados podia cumplir de forma mas directa.
Otro soporte ligero necesitaba agujeros inclinados y bolsillos en varias direcciones. En ese caso, el 5 ejes redujo reamarres y facilito mantener la relacion de agujeros. La eleccion correcta vino de funcion y medicion, no del nombre de la maquina.
Asi aborda OEMach las RFQ de precision: identificar la caracteristica importante, definir datum e inspeccion y despues elegir 3 ejes, 4 ejes, 5 ejes, torno-fresa, rectificado, hilo EDM o una ruta combinada.
Cómo preguntar por precisión antes de pedir
No pregunte solo cuanta precision pueden lograr. Pregunte que dimensiones criticas se controlan, con que proceso y con que metodo de inspeccion.
Envie plano 2D y modelo 3D, marcando agujeros de posicionamiento, asientos de rodamiento, caras de contacto y dimensiones generales.
Indique material, cantidad, tratamiento superficial y si necesita informe de primera pieza o CMM.
En piezas complejas, pida al proveedor explicar si datum de mecanizado y datum de inspeccion coinciden.
Separe cotas generales y cotas criticas para no convertir todo el plano en alta precision innecesaria.
FAQ
El CNC puede alcanzar +/-0.005 mm?
Algunas dimensiones criticas pueden evaluarse a ese nivel si estructura, material, sujecion, herramienta e inspeccion son adecuados. No aplica automaticamente a toda la pieza.
El CNC 5 ejes siempre es mas preciso?
No. En placas simples o caracteristicas de una cara, 3 ejes con fijacion estable puede ser mas predecible. 5 ejes destaca al reducir reamarres o manejar angulos complejos.
Qué piezas son adecuadas para 4 ejes?
Casquillos, bridas, patrones circulares, tubos y caracteristicas alrededor de un eje rotativo son casos comunes.
Qué afecta más la precisión CNC?
Estado de maquina, datums, rigidez de fijacion, desgaste de herramienta, tension del material, deformacion termica, ruta de proceso e inspeccion.
OEMach puede recomendar el proceso correcto?
Si. OEMach puede revisar planos y recomendar 3 ejes, 4 ejes, 5 ejes, torno-fresa, rectificado, hilo EDM o rutas combinadas segun tolerancias funcionales.
Resumen
La precision CNC no se define solo por el numero de ejes. La capacidad real surge al combinar maquina, fijacion, material, herramienta, ruta de proceso e inspeccion con las dimensiones criticas del plano. El proceso mas preciso es el que protege la cadena de datums funcionales y permite medir el resultado.
