Ebenheit und Rechtwinkligkeit bei optischen Strukturteilen sollten um optische Bezüge kontrolliert werden, nicht pauschal am ganzen Teil.
Optische Strukturteile erfordern oft engere Ebenheit und Rechtwinkligkeit als normale mechanische Halter. Das bedeutet nicht, dass jede Flaeche extrem praezise sein muss. Entscheidend ist, dass bestimmte Montageflaechen Teil der optischen Bezugskette werden.
Ein allgemeiner Maschinenhalter kann in vielen Baugruppen mit 0.05 mm bis 0.10 mm Ebenheit funktionieren. Linsenhalter, Detektorhalter, Blendenaufnahmen oder Kollimatortraeger koennen an ausgewaehlten Bezugsflaechen etwa 0.005 mm bis 0.01 mm erfordern, je nach Groesse, Werkstoff, Funktion und Messmethode.
OEMach klaert zuerst die Rolle des Teils im optischen Pfad. Danach werden optische Bezüge, funktionale Montageflaechen und unkritische Freiflaechen getrennt, damit nur ausrichtungsrelevante Bereiche verschaerft werden.
Unterschiede zu normalen Mechanikteilen
| Punkt | Normales Mechanikteil | Optisches Strukturteil | RFQ-Klaerung |
|---|---|---|---|
| Montageflaeche | Oft nach allgemeiner Passung akzeptiert | Kritische Flaechen koennen deutlich engere Ebenheit benoetigen | Ist die Flaeche Bezug fuer Linse, Detektor oder optischen Pfad? |
| Rechtwinkligkeit | Meist nach mechanischer Passung beurteilt | Kann optische Achse und Brennebenenlage beeinflussen | Rechtwinkligkeit zum Montagebezug definieren |
| Messmethode | Messschieber, Hoehenmessgeraet oder Platte koennen reichen | CMM, Granitplatte, optische Hilfen oder Sonderlehren koennen noetig sein | Bezugsaufbau und Messwerte angeben |
| Bearbeitungsroute | Konventionelles Fraesen kann genuegen | Spannungsarme Vorrichtung, Schrupp/Schlicht-Trennung und weniger Umspannen sind wichtig | Bezugdrift und Verzug pruefen |
| Oberflaeche | Oft nach Korrosion oder Optik abgenommen | Kontaktflaechen koennen Nachpruefung brauchen | Maskierung, Schichtdicke und Nachpruefung klaeren |

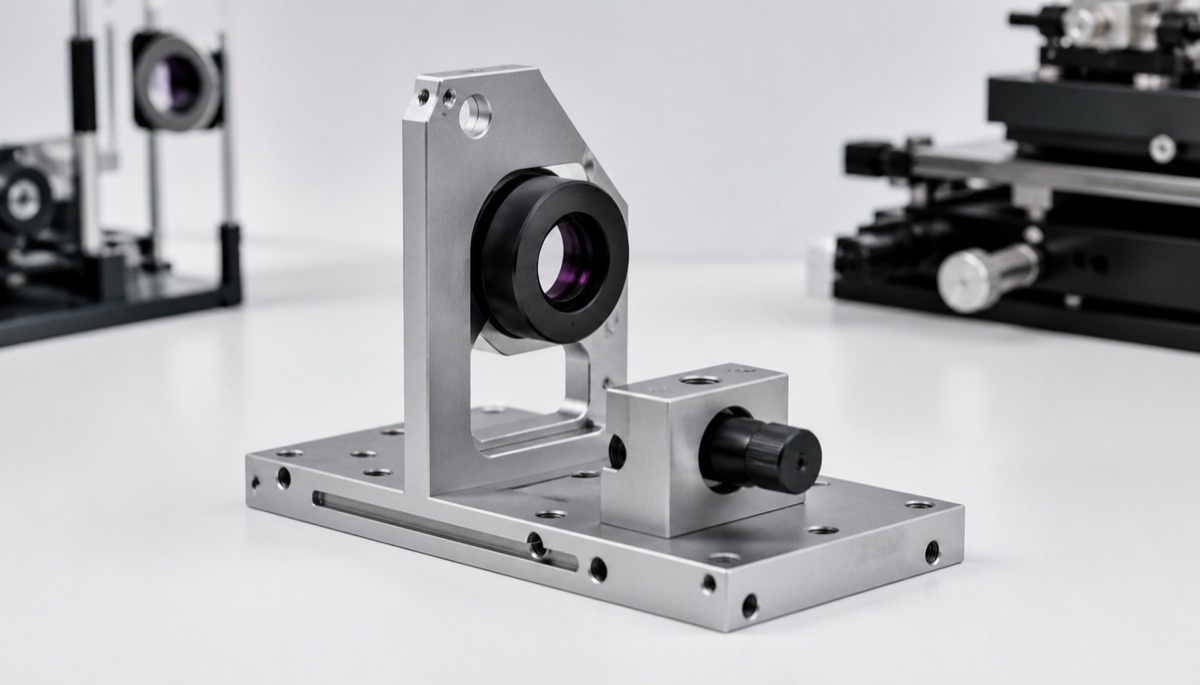

Warum kleine Lagefehler optische Fehler werden
Bei normalen Bauteilen verursacht schlechte Ebenheit oft Spalt, lokale Spannung oder sichtbare Fuge. In einer optischen Struktur kann derselbe Geometriefehler eine Linse kippen, eine Detektorebene verschieben oder die Beziehung zwischen Blende und optischer Achse veraendern.
Bei Rechtwinkligkeit ist es aehnlich. Ist eine Seitenwand nicht rechtwinklig zur Basis, wirkt der Sensor mechanisch fest, aber seine empfindliche Ebene ist bereits geneigt. Spaetere Korrektur mit Unterlagen, Klebstoff oder Einstellschrauben kostet Zeit und reduziert Serienkonstanz.
Diese Teile sollten deshalb nicht nur nach Aussenmassen beurteilt werden. Wichtige Ebenen, Passbohrungen, Stirnflaechen und optische Bezüge muessen in einem gemeinsamen Koordinatensystem bewertet werden, das die reale Montage abbildet.
Bearbeitung beginnt mit Vorrichtung und Spannung
Typische Werkstoffe sind Aluminiumlegierungen, Edelstahl und technische Kunststoffe wie PEEK. Aluminium eignet sich fuer Leichtbau und Eloxal, aber grosse Taschen, duenne Waende und einseitiger Abtrag koennen Verzug erzeugen. Edelstahl ist steif, aber empfindlich gegen Grate und Werkzeugverschleiss. PEEK verlangt Kontrolle von Spannkraft und thermischer Rueckfederung.
Ein stabiler Prozess trennt Schruppen und Schlichten, entfernt Material symmetrisch, nutzt spannungsarme Spannung und leichte Schlichtschnitte auf kritischen Flaechen. Komplexe Teile profitieren oft von 5-Achs-Bearbeitung zur Reduzierung des Umspannens; duenne Platten koennen weiche Backen, Vakuumauflage oder Prozessrippen benoetigen.
Bei schwarzem Eloxal, Strahlen oder Schwarzoxid muss entschieden werden, ob Bezugsflaechen und Passbohrungen maskiert werden, ob Schichtdicke das Endmass beeinflusst und ob eine Nachpruefung erforderlich ist.
Praxisprüfung: Bearbeitungs-, Prüf- und Montagebezüge verbinden
Bei der Pruefung eines Detektorhalters lag der erste Fokus nur auf der Ebenheit der Unterseite. Nach der DFM-Bewertung war die rechtwinklige Beziehung zwischen Basis, seitlicher Positionierflaeche und Detektormontageflaeche wichtiger.

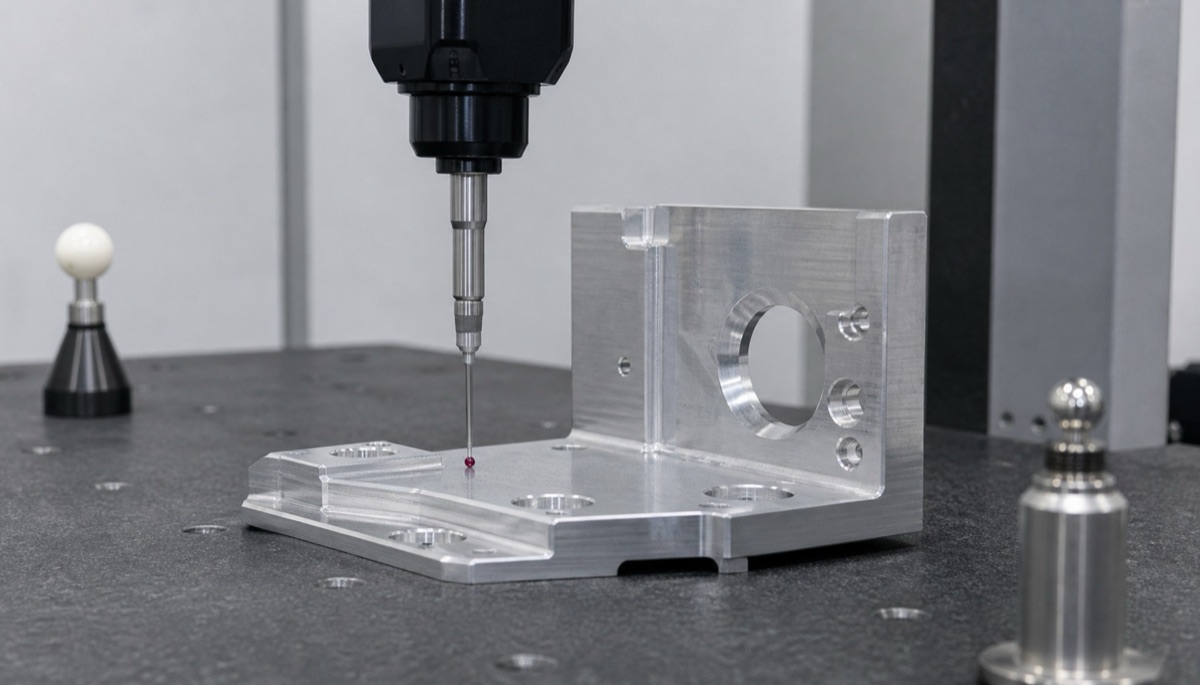

Der Prozess reduzierte Umspannungen, trennte Schrupp- und Schlichtschnitte an Basis und Seitenwand und nutzte leichte Schlichtschnitte auf den kritischen Ebenen. Die CMM-Pruefung wurde vom Montagebasisbezug aufgebaut, nicht von einem bequemen Bearbeitungsmerkmal.
Diese Bezugsabstimmung macht den Abnahmebericht nuetzlicher. Er beschreibt die Beziehung, die fuer die optische Ausrichtung zaehlt, nicht nur eine isolierte flache Einzeloberflaeche.
Was vor der Bestellung zu klaeren ist
Optische Bezugsflaechen, allgemeine Montageflaechen und Freiflaechen getrennt markieren. Nicht die engste Ebenheit auf das ganze Teil anwenden.
Definieren, welche Flaeche, Bohrung oder welches Koordinatensystem Ebenheit und Rechtwinkligkeit steuert.
Vor dem Angebot klaeren, ob CMM-Daten, Ebenheitsbericht oder Nachpruefung nach Oberflaechenbehandlung erforderlich sind.
Bei duennwandigen oder grossflaechigen Teilen frueh Spannverzug, Werkstoffspannung und Finish-Effekte bewerten.
Erstmusterwerte und Montagefeedback sichern, damit Wiederholauftraege nach derselben Logik abgenommen werden.
FAQ
Warum brauchen optische Strukturteile engere Ebenheit?
Ebenheit kann die Lage von Linsen, Detektoren oder Blenden beeinflussen. Kleine Fehler koennen im optischen Pfad verstaerkt werden.
Braucht jede Flaeche 0.005 mm Ebenheit?
Nein. Solche Anforderungen gehoeren nur an optische Bezüge, Kontaktflaechen und kritische Montageflaechen.
Wie wird Rechtwinkligkeit geprueft?
Die Zeichnung sollte den Bezug angeben. Kritische Teile sollten mit demselben Bezugssystem wie in der Endmontage gemessen werden.
Ist Nachpruefung nach Eloxieren sinnvoll?
Wichtige Bohrungen, Kontaktflaechen und optische Bezüge sollten nach Eloxieren, Strahlen oder Reinigung geprueft werden.
Kann OEMach diese Anforderungen pruefen?
Ja. OEMach unterstuetzt DFM-Pruefung, spannungsarme CNC-Bearbeitung, CMM-Messung und Kontrolle nach dem Finish.
Zusammenfassung
Optische Strukturteile brauchen enge Ebenheit und Rechtwinkligkeit dort, wo diese Flaechen Teil der optischen Bezugskette sind. Ziel ist nicht jede Flaeche extrem zu machen, sondern optische Funktion, Bearbeitungsbezug, Pruefbezug und Oberflaeche in einem beherrschbaren Prozess zu verbinden.
