La planitud y perpendicularidad en piezas ópticas deben controlarse alrededor de los datums ópticos, no endurecerse en toda la pieza.
Las piezas estructurales de instrumentos opticos suelen exigir planitud y perpendicularidad mas estrictas que los soportes mecanicos comunes. No significa que todas las superficies deban ser ultraprecisas. El punto real es que algunas caras de montaje forman parte de la cadena de datums opticos.
Un soporte mecanico general puede funcionar con planitud de 0.05 mm a 0.10 mm en muchos montajes. Una montura de lente, soporte de detector, asiento de diafragma o soporte de colimador puede necesitar caras criticas evaluadas alrededor de 0.005 mm a 0.01 mm, segun tamano, material, funcion y metodo de inspeccion.
OEMach identifica primero el papel de la pieza en la ruta optica. Despues separa el plano en datums opticos, caras funcionales de montaje y zonas de holgura para endurecer solo lo que afecta la alineacion.
Diferencias frente a piezas mecánicas comunes
| Punto | Pieza mecánica común | Pieza estructural óptica | Confirmación en RFQ |
|---|---|---|---|
| Plano de montaje | Se acepta muchas veces por ajuste general | Caras criticas pueden requerir planitud mucho mas estrecha | Confirmar si es datum de lente, detector o ruta optica |
| Perpendicularidad | Se juzga por ajuste mecanico | Puede afectar angulo del eje optico y postura del plano focal | Definirla respecto al datum de montaje |
| Inspeccion | Calibre, altura o mesa pueden ser suficientes | Puede requerir CMM, granito, utiles opticos o galgas dedicadas | Indicar montaje de datums y valores medidos |
| Proceso | Fresado convencional puede bastar | Importan sujecion de baja tension, desbaste/acabado y menos cambios de amarre | Revisar deriva de datum y deformacion |
| Tratamiento superficial | Se acepta por corrosion o aspecto | Las caras de contacto pueden requerir revision final | Confirmar enmascarado, espesor y reinspeccion |
Por qué un pequeño error se vuelve óptico

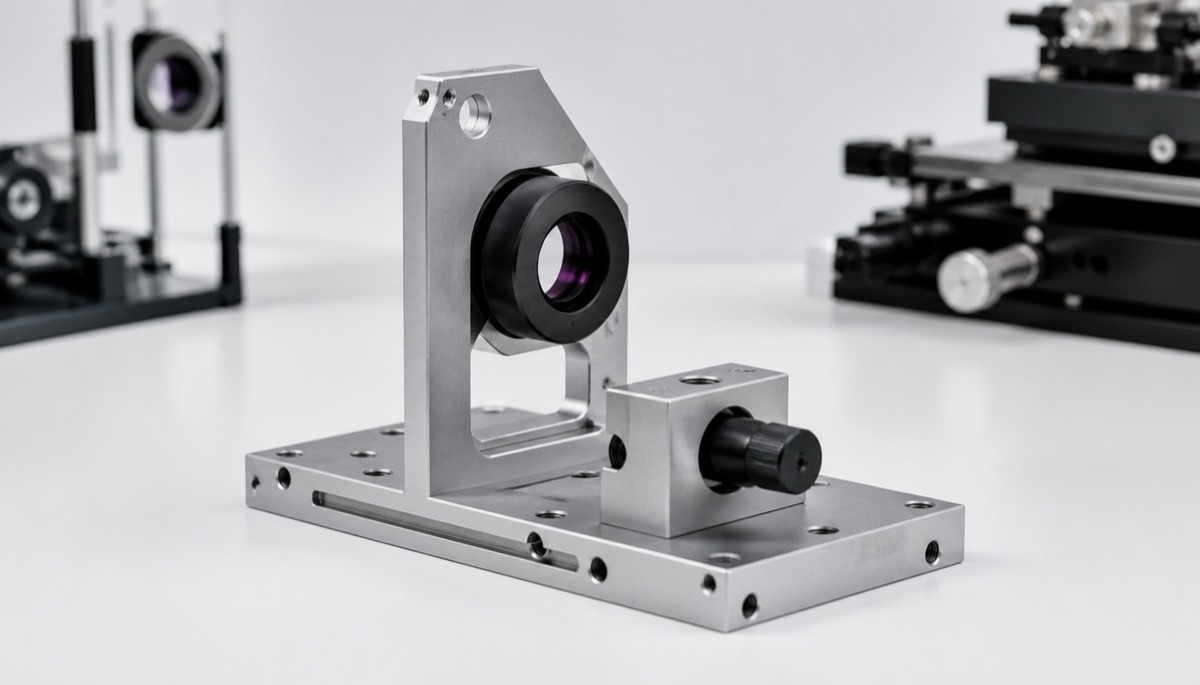

En hardware comun, una planitud inestable puede crear holgura, tension local o una junta visible. En una estructura optica, el mismo error geometrico puede inclinar una lente, mover un plano detector o cambiar la relacion entre diafragma y eje optico.
La perpendicularidad funciona igual. Si la pared lateral de un soporte no es perpendicular a la base, el sensor parece fijado, pero su plano sensible ya esta inclinado. Corregir despues con calas, adhesivo o tornillos consume tiempo y reduce repetibilidad.
Por eso estas piezas no deben juzgarse solo por dimensiones exteriores. Planos clave, agujeros de localizacion, caras finales y datums opticos deben evaluarse en un sistema comun de coordenadas que refleje el montaje real.

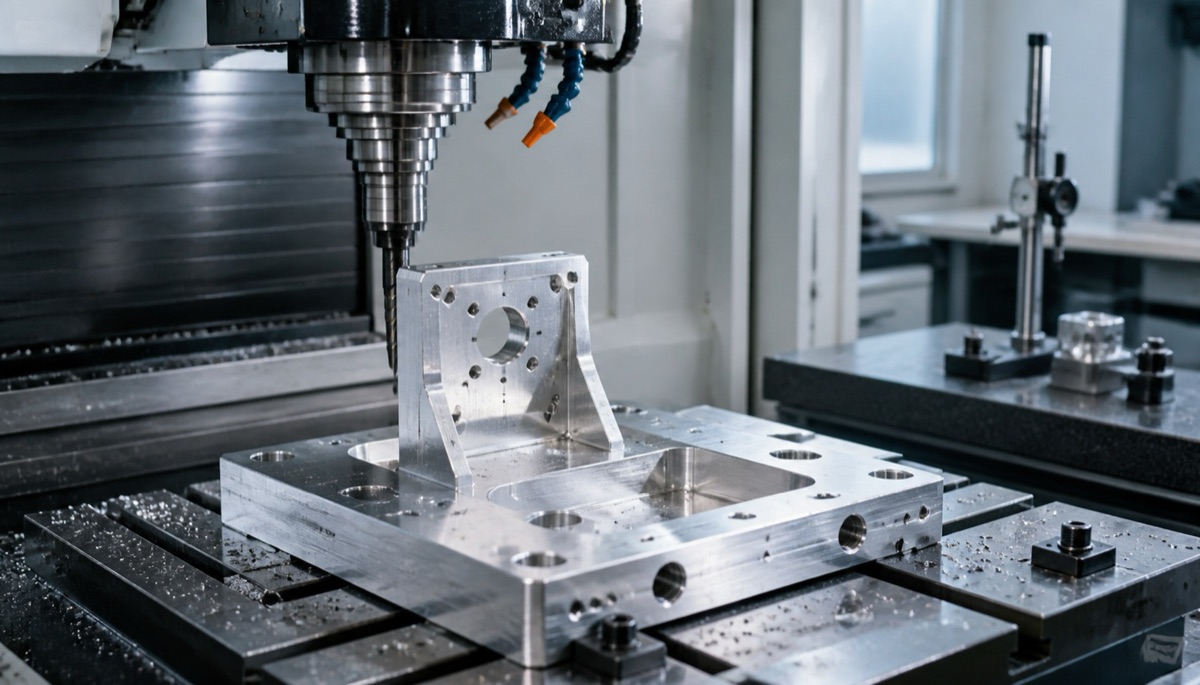

El mecanizado empieza por sujeción y tensión
Los materiales habituales incluyen aleaciones de aluminio, acero inoxidable y plasticos de ingenieria como PEEK. El aluminio ayuda a aligerar y anodizar, pero cavidades grandes, paredes finas y retirada unilateral pueden deformar. El inoxidable es rigido pero sensible a rebabas y desgaste de herramienta. PEEK requiere controlar presion y recuperacion termica.
Un proceso estable separa desbaste y acabado, retira material de forma simetrica, usa sujecion de baja tension y aplica pasadas ligeras en caras criticas. Las piezas complejas pueden beneficiarse del 5 ejes para reducir cambios de amarre; placas delgadas pueden necesitar mordazas blandas, vacio o nervios temporales.
Si hay anodizado negro, granallado o pavonado, debe decidirse si datums y agujeros se enmascaran, si el espesor afecta dimensiones finales y si se requiere reinspeccion posterior.
Revisión práctica: unir datums de proceso, inspección y montaje
En la revision de un soporte de detector optico, la conversacion inicial se centraba solo en la planitud de la base. Despues del DFM, el punto mas importante era la relacion perpendicular entre base, cara lateral de localizacion y plano de montaje del detector.

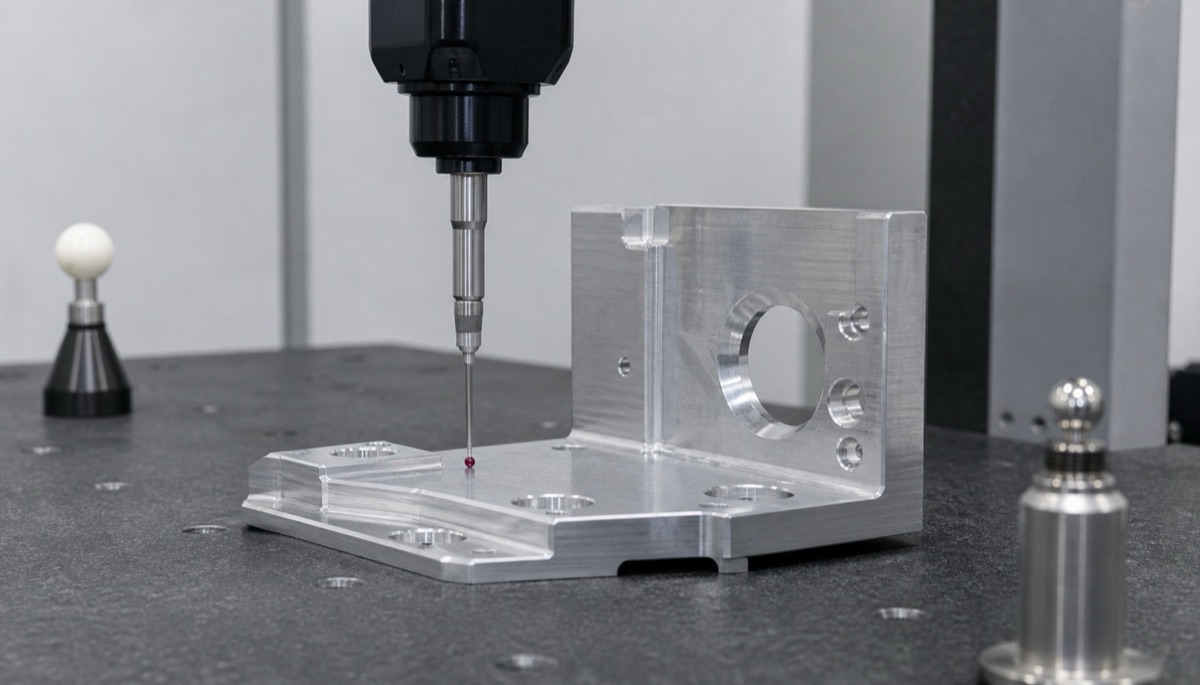

El proceso redujo cambios de amarre, separo cortes de desbaste y acabado en base y pared lateral, y uso pasadas ligeras en los planos criticos. La inspeccion CMM se construyo desde el datum de montaje, no desde una caracteristica comoda para mecanizar.
Esta alineacion de datums hace que el resultado de aceptacion sea mas util. El informe describe la relacion que afecta la alineacion optica, no solo si una superficie aislada parece plana.
Qué confirmar antes de pedir
Marque por separado datums opticos, caras de montaje generales y zonas de holgura. No aplique la planitud mas estricta a toda la pieza.
Defina que plano, agujero o sistema de coordenadas controla planitud y perpendicularidad.
Confirme antes de cotizar si se requieren datos CMM, informe de planitud o reinspeccion despues del tratamiento.
En piezas grandes o delgadas, revise pronto deformacion por sujecion, tension del material y efectos del acabado.
Conserve valores de primera pieza y feedback de montaje para que los pedidos repetidos sigan el mismo criterio.
FAQ
Por qué las piezas ópticas necesitan más planitud?
La planitud puede influir en la postura de lentes, detectores o diafragmas. Pequenos errores se amplifican en la ruta optica.
Todas las superficies necesitan 0.005 mm?
No. Esa exigencia debe reservarse para datums opticos, caras de contacto y superficies criticas de montaje.
Cómo inspeccionar perpendicularidad?
El plano debe indicar el datum de referencia. En piezas criticas, la inspeccion debe usar el mismo sistema de datums del montaje final.
Hay que inspeccionar después del anodizado?
Agujeros clave, caras de contacto y datums opticos suelen revisarse despues de anodizado, granallado o limpieza.
OEMach puede revisar estos requisitos?
Si. OEMach apoya revision DFM, mecanizado CNC de baja tension, inspeccion CMM y controles despues del acabado.
Resumen
Las piezas estructurales opticas necesitan planitud y perpendicularidad estrictas solo donde esas superficies entran en la cadena de datums opticos. El objetivo es conectar funcion optica, datum de mecanizado, datum de inspeccion y tratamiento superficial en un proceso controlable.
