Bearbeitungsfall eines rechteckigen Montageblocks fuer automatisierte Montageanlagen

Zusammenfassung

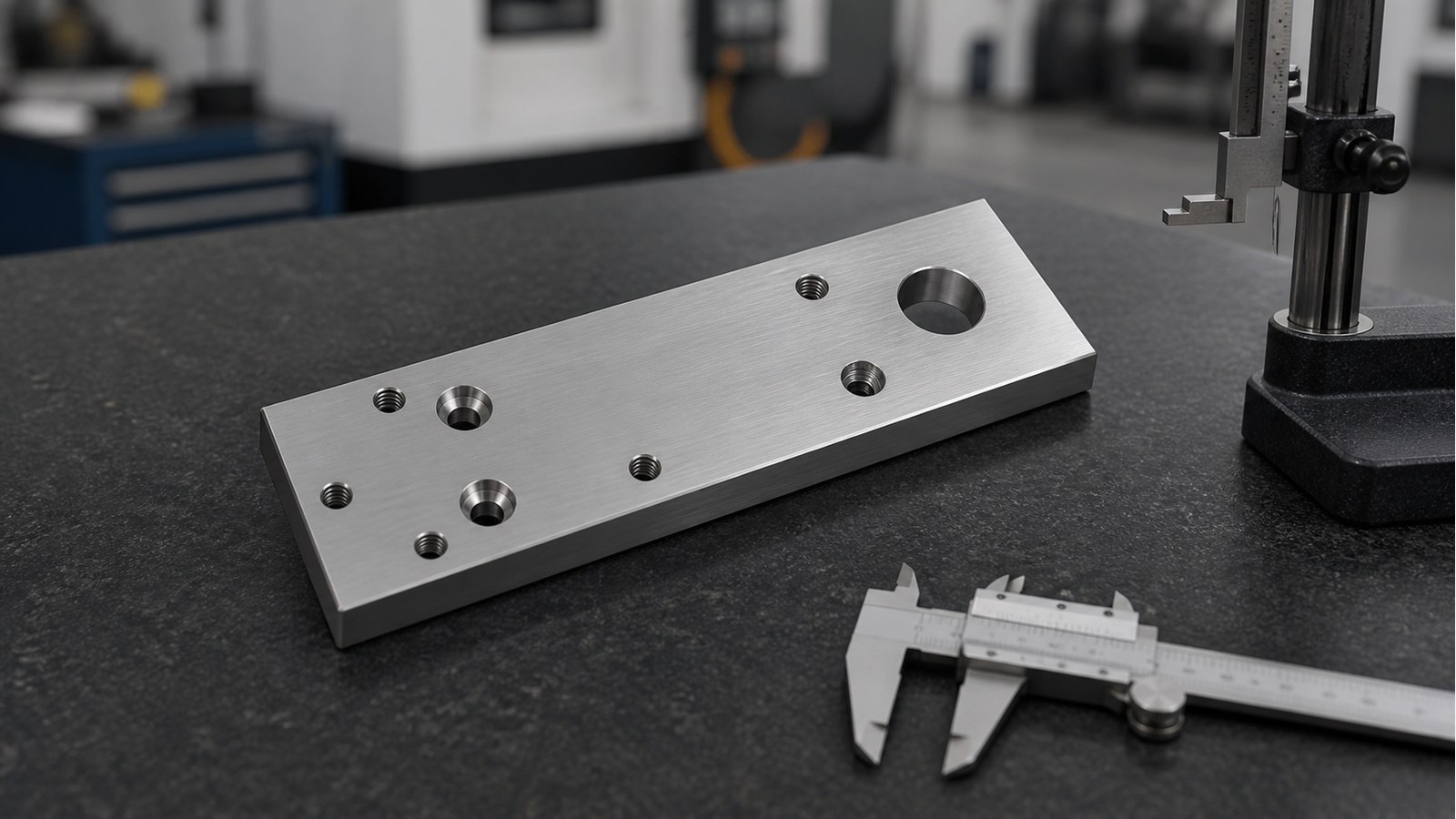

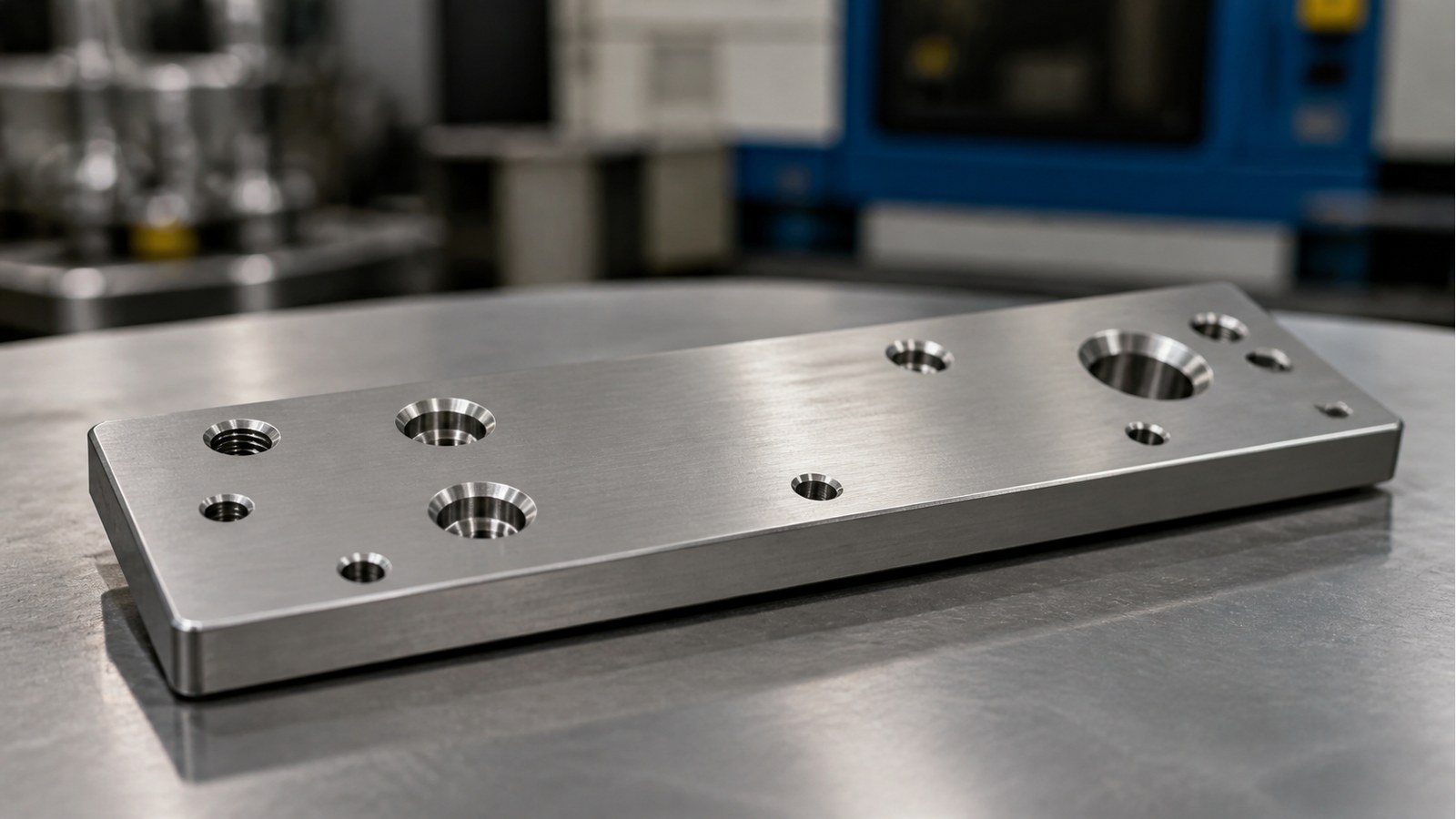

Dieser anonymisierte Fall beschreibt die Prozesspruefung von Ingenieur Zhang fuer einen rechteckigen Montageblock aus AISI 304 in einer kundenspezifischen Montageanlage. Die Zeichnung zeigt eine Platte mit 270 mm x 82 mm x 15 mm, einer Durchgangsbohrung, Senkungen, Gewindebohrungen und Bezugsflaechen. OEMACH bewertet Bezugstransfer, Bohrungsbeziehungen, Edelstahlbearbeitung und Entgraten als zusammenhaengende Prozesskette.

Fallhintergrund und Anwendungseinschaetzung

Im Juni 2026 erhielt Ingenieur Zhang eine Prototypenanfrage eines Automatisierungskunden aus Suzhou. Aufgrund der Plattengeometrie, der Durchgangsbohrung, der Senkungen und der Gewinde stufte er das Bauteil als Montageblock ein, der einen Aktuator oder ein Zubehoermodul verbindet, positioniert oder traegt. Dies ist eine anonymisierte technische Einschaetzung, keine Bestaetigung eines bestimmten Maschinenmodells.

Sichtbare Zeichnungsdaten

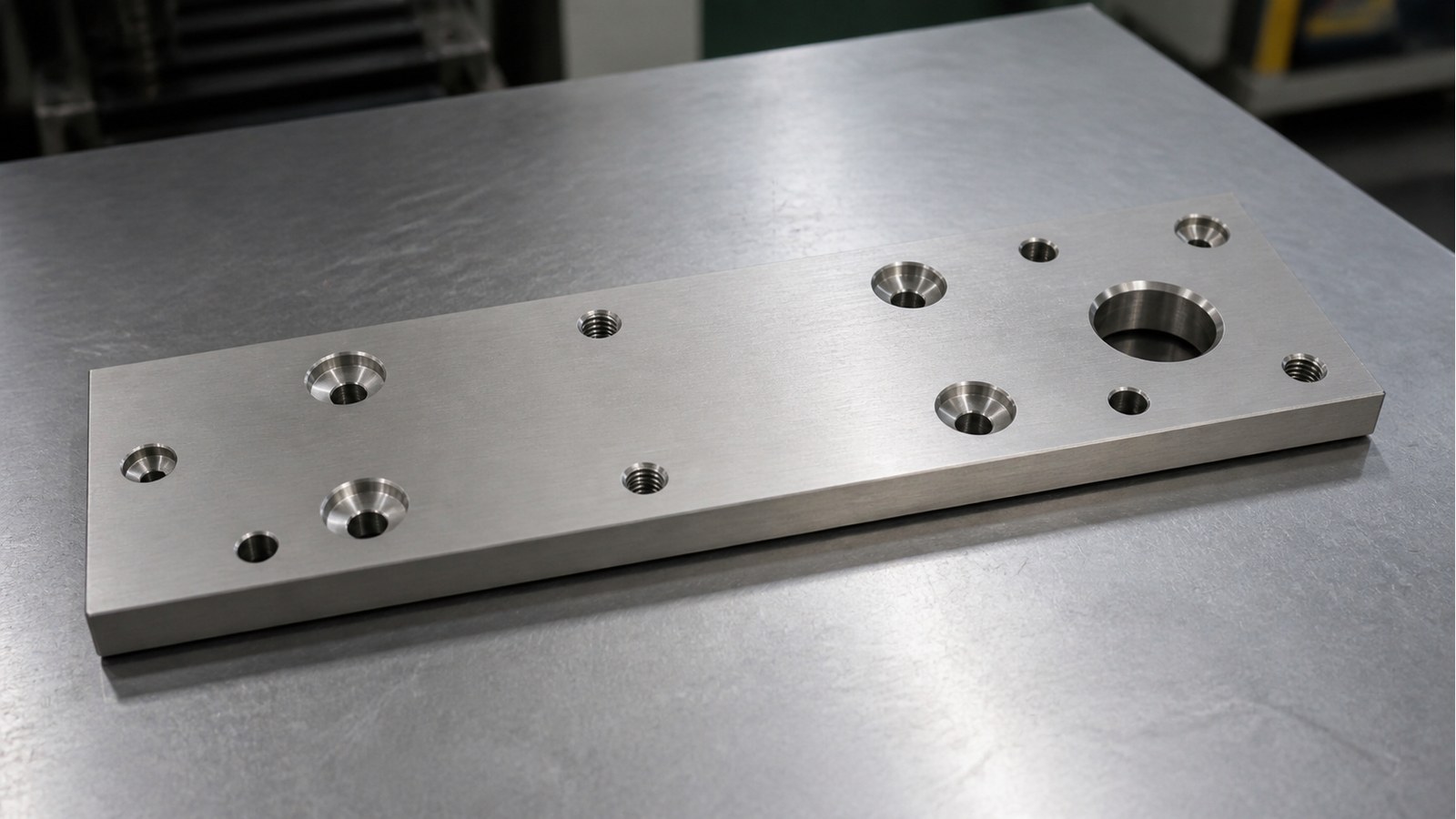

Die sichtbaren Angaben nennen AISI 304, eine Gesamtabmessung von 270 mm x 82 mm x 15 mm, eine Durchgangsbohrung Durchmesser 25, vier vollstaendig durchgehende M8-Gewinde, mehrere Bohrungen Durchmesser 9 mit Senkungen Durchmesser 15 sowie eine allgemeine Toleranzangabe IT12. Ausserdem werden Gratentfernung und Kantenbrechen gefordert. [Source: Visible annotations in the customer-provided engineering drawing]

Wichtige Bearbeitungsrisiken

Ingenieur Zhang identifizierte vier verbundene Risiken: Verzug durch lokal konzentrierte Spannung an der langen Platte, Bezugstransfer zwischen Bearbeitungsseiten, Orientierungsfehler bei vorderen und hinteren Senkungen sowie Kaltverfestigung oder Gratbildung beim Bohren und Gewindeschneiden in Edelstahl.

Allgemeintoleranzen unterstuetzen Masse ohne Einzeltoleranz, ersetzen jedoch nicht die projektspezifische Bewertung funktionaler Schnittstellen. [Source: ISO 2768-1:1989] Bohrungs- und Passungsanforderungen muessen ueber das anwendbare Toleranzsystem und die Montagefunktion interpretiert werden. [Source: ISO 286-1:2010]

Prozessvorschlag

Der empfohlene Ablauf lautet: Zeichnungspruefung, Bestaetigung von Bezug und Senkungsorientierung, Materialvorbereitung, Bearbeitung der Primaerseite, Konturbearbeitung, koordinierte Bohrungsbearbeitung, Gewindeschneiden, Rueckseitenbearbeitung, Entgraten, Masspruefung, Reinigung und Schutzverpackung.

Bohrungen sollten moeglichst aus einem gemeinsamen Koordinatenbezug programmiert werden. Bezugsflaechen sind bei der Zweitspannung zu schuetzen. Wenn Planheit, Rechtwinkligkeit oder Positionsanforderungen funktional sind, sollten sie in der kontrollierten Zeichnung mit einem geeigneten geometrischen Toleranzrahmen angegeben werden. [Source: ISO 1101:2017]

Kommunikation fuer Kleinserienlieferung

Vor der Fortsetzung der Kleinserie sollten Zeichnungsrevision, Montagebezug, Senkungsrichtung, funktionale Bohrungen, Grenzen der Kantenbehandlung und Verpackungsanforderungen bestaetigt werden. Erstteil- und Masspruefaufzeichnungen koennen die Kommunikation nachvollziehbar machen, ohne den Projektumfang zu erweitern.

FAQ

**Q1: Warum ist dieses Teil mehr als eine einfache Platte?** Es kombiniert Durchgangsbohrungen, Senkungen, durchgehende Gewinde, Bezugsflaechen und orientierungsabhaengige Merkmale.

**Q2: Definiert IT12 alle funktionalen Anforderungen?** Nein. Es ist eine sichtbare Allgemeintoleranz; funktionale Schnittstellen muessen mit der kontrollierten Zeichnung abgeglichen werden.

**Q3: Worauf kommt es beim Gewindeschneiden in AISI 304 an?** Stabiler Vorschub, Spanabfuhr, Werkzeugzustand, Kontrolle der Eintrittskante und Pruefung des vollstaendigen Gewindedurchgangs.

**Q4: Wie lassen sich vertauschte Senkungen vermeiden?** Mit einer Orientierungsliste fuer Bearbeitungsseiten und einem Abgleich von Zeichnung, Modell und Montagenotizen beim Erstteil.

**Q5: Was ist vor der Kleinserienlieferung zu pruefen?** Zeichnungsstand, Bezugssystem, Bohrungsfunktion, Senkungsorientierung, Gratgrenzen, Massaufzeichnungen und Schutzverpackung.
