Caso de mecanizado de un bloque de montaje rectangular para equipos de ensamblaje automatizado

Resumen

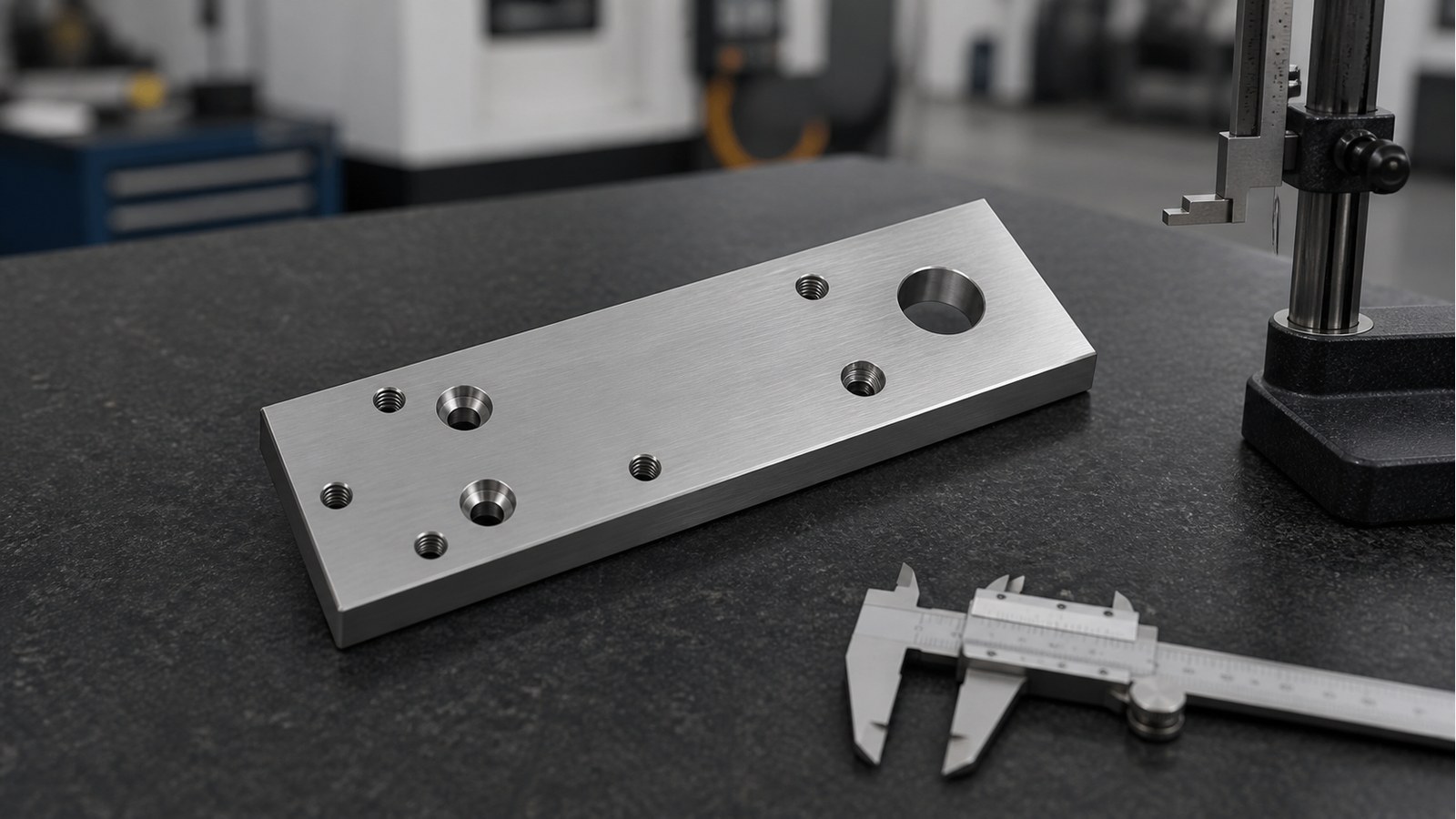

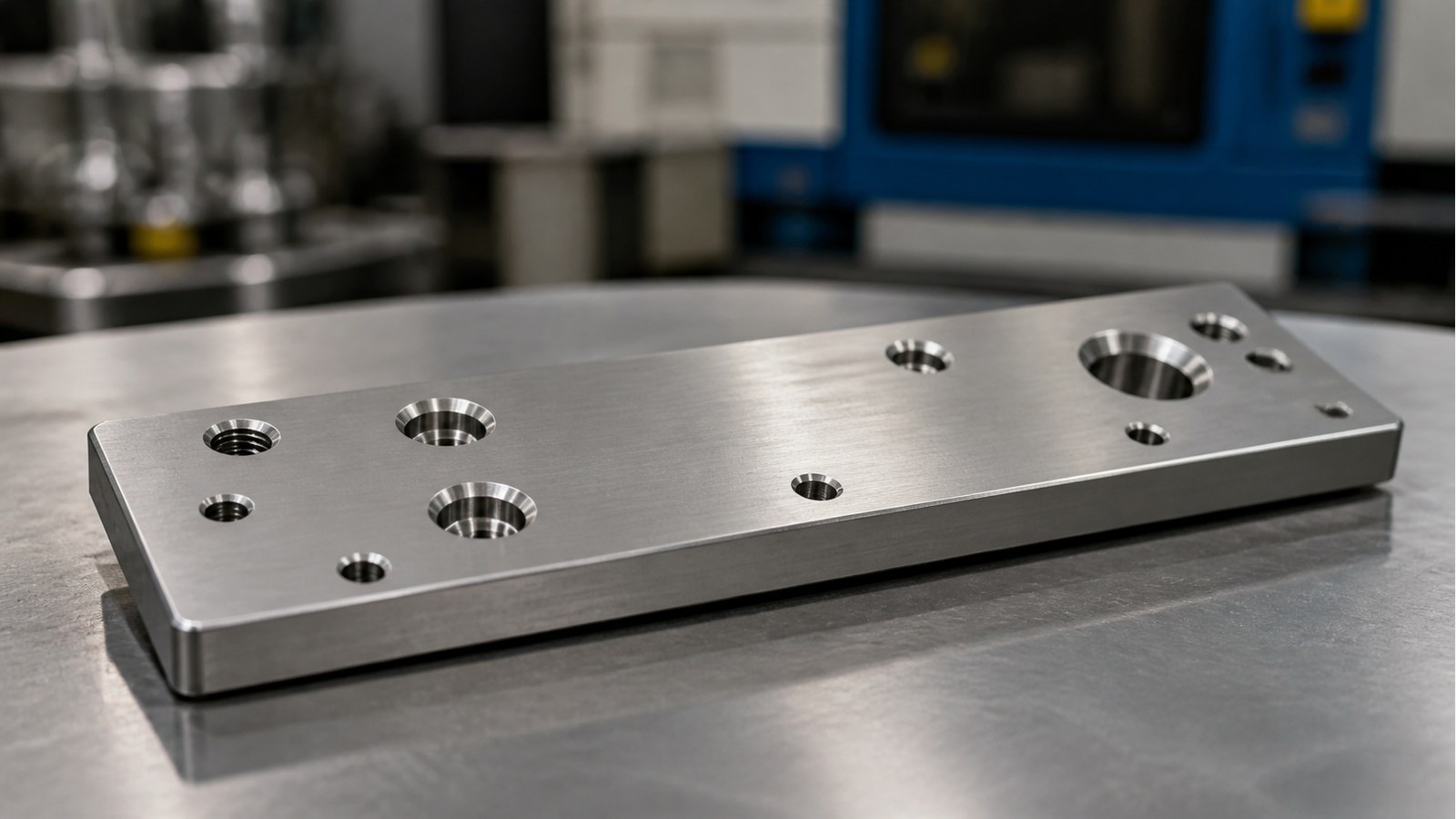

Este caso anonimizado registra la revision del ingeniero Zhang sobre un bloque de montaje rectangular AISI 304 para equipos de ensamblaje automatizado a medida. El plano muestra una placa de 270 mm x 82 mm x 15 mm con agujero pasante, avellanados, agujeros roscados y superficies de referencia. OEMACH revisa la transferencia de datum, la relacion entre agujeros, el comportamiento de corte del acero inoxidable y el desbarbado como un proceso conectado.

Contexto del caso y evaluacion de aplicacion

En junio de 2026, el ingeniero Zhang recibio una consulta de prototipo de un cliente de ensamblaje automatizado en Suzhou. Por la geometria de placa, el agujero pasante, los avellanados y las roscas, evaluo el componente como un bloque de montaje utilizado para conectar, posicionar o soportar un actuador o modulo accesorio. Esta es una interpretacion tecnica anonimizada, no una confirmacion de modelo de maquina.

Datos visibles del plano

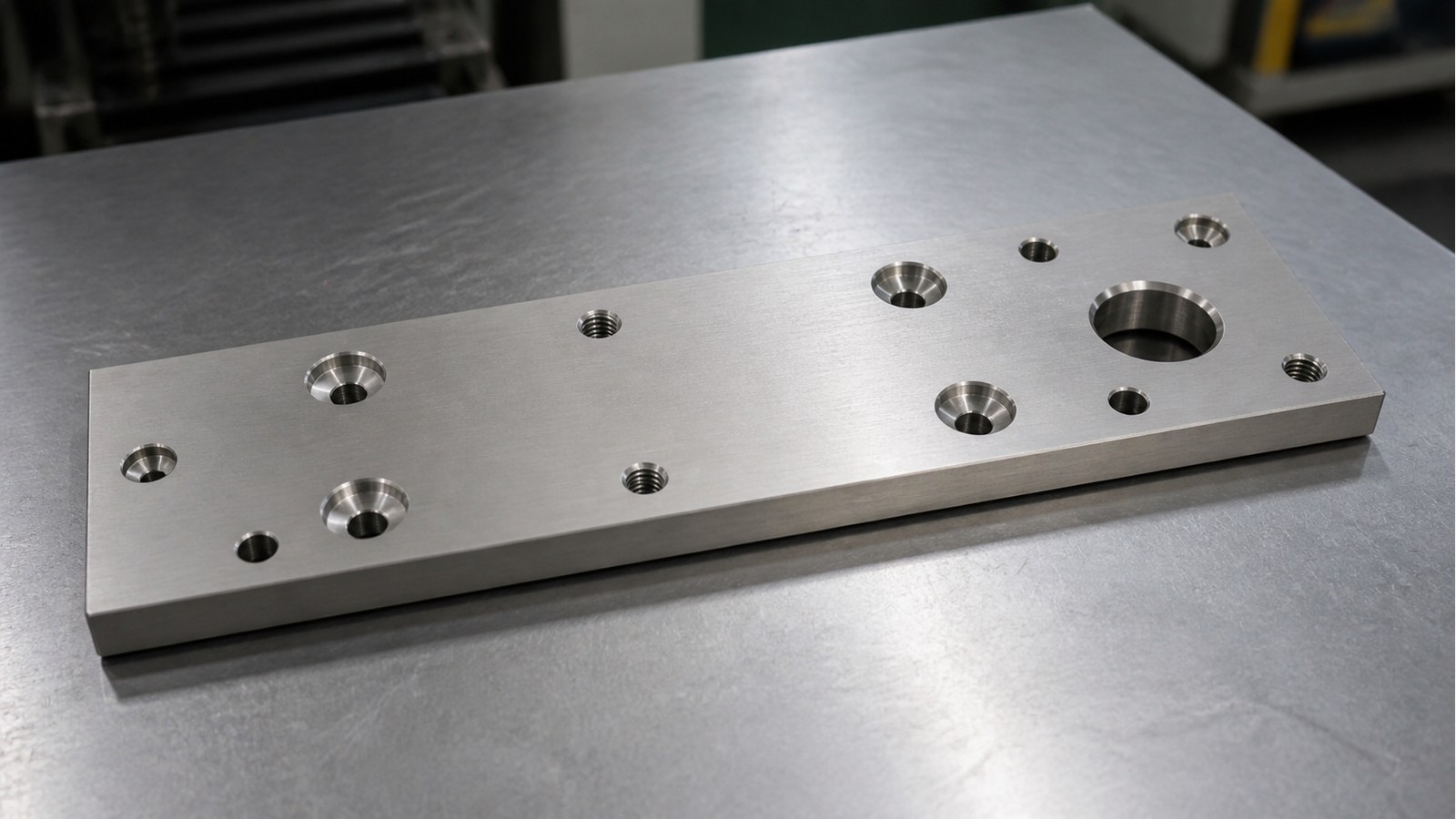

La informacion visible indica material AISI 304, tamano general de 270 mm x 82 mm x 15 mm, un agujero pasante de diametro 25, cuatro agujeros M8 totalmente roscados, varios agujeros de diametro 9 con avellanados de diametro 15 y una nota de tolerancia general IT12. El plano tambien requiere eliminar rebabas y suavizar aristas. [Source: Visible annotations in the customer-provided engineering drawing]

Riesgos clave de mecanizado

El ingeniero Zhang identifico cuatro riesgos conectados: posible distorsion por sujecion concentrada en una placa alargada, transferencia de datum entre caras de mecanizado, errores de orientacion en avellanados delanteros y traseros, y endurecimiento por deformacion o formacion de rebabas durante taladrado y roscado de acero inoxidable.

Las tolerancias generales ayudan a controlar dimensiones sin indicacion individual, pero las interfaces funcionales requieren revision especifica del proyecto. [Source: ISO 2768-1:1989] Los requisitos de agujeros y ajustes deben interpretarse con el sistema de tolerancias aplicable y la funcion de montaje. [Source: ISO 286-1:2010]

Recomendaciones de proceso

La ruta propuesta es revision del plano, confirmacion de datum y orientacion de avellanados, preparacion de material, mecanizado de la cara primaria, mecanizado del contorno, mecanizado coordinado de agujeros, roscado, mecanizado de la cara opuesta, desbarbado, revision dimensional, limpieza y embalaje protegido.

Cuando sea posible, los agujeros deben programarse desde un datum comun. Las superficies de referencia deben protegerse durante la sujecion secundaria. Si la planitud, perpendicularidad o posicion son funcionales, deben declararse en el plano controlado mediante un marco de tolerancias geometricas adecuado. [Source: ISO 1101:2017]

Comunicacion para entrega de pequeno lote

Para este bloque de montaje, conviene confirmar revision del plano, datum de ensamblaje, direccion de avellanados, agujeros funcionales, limites de tratamiento de aristas y requisitos de embalaje antes de continuar el lote. Los registros de primera pieza y de revision dimensional pueden apoyar una comunicacion trazable sin ampliar el alcance del proyecto.

FAQ

**Q1: Por que esta pieza es mas compleja que una placa plana?** Combina agujeros pasantes, avellanados, roscas completas, superficies de referencia y caracteristicas dependientes de orientacion.

**Q2: IT12 define todos los requisitos funcionales?** No. Es una nota visible de tolerancia general; las interfaces funcionales deben confirmarse contra el plano controlado.

**Q3: Que importa al roscar AISI 304?** Avance estable, evacuacion de viruta, estado de herramienta, control de entrada y verificacion del paso roscado completo.

**Q4: Como evitar avellanados invertidos?** Usar una lista de orientacion de caras y comparar plano, modelo y notas de montaje durante la confirmacion de primera pieza.

**Q5: Que revisar antes de entregar el pequeno lote?** Revision de plano, logica de datum, funcion de agujeros, orientacion de avellanados, limites de rebabas, registros dimensionales y embalaje protector.
