Die Oberflächenrauheit von Roboterteilen sollte nach Funktion festgelegt werden, nicht pauschal für jede Fläche.
Die Oberflächenrauheit von CNC-gefertigten Roboterteilen bedeutet nicht, jede Fläche spiegelglatt auszuführen. Entscheidend ist zuerst die Funktion der Fläche im Zusammenbau. Danach wird ein realistischer Ra-Wert festgelegt.

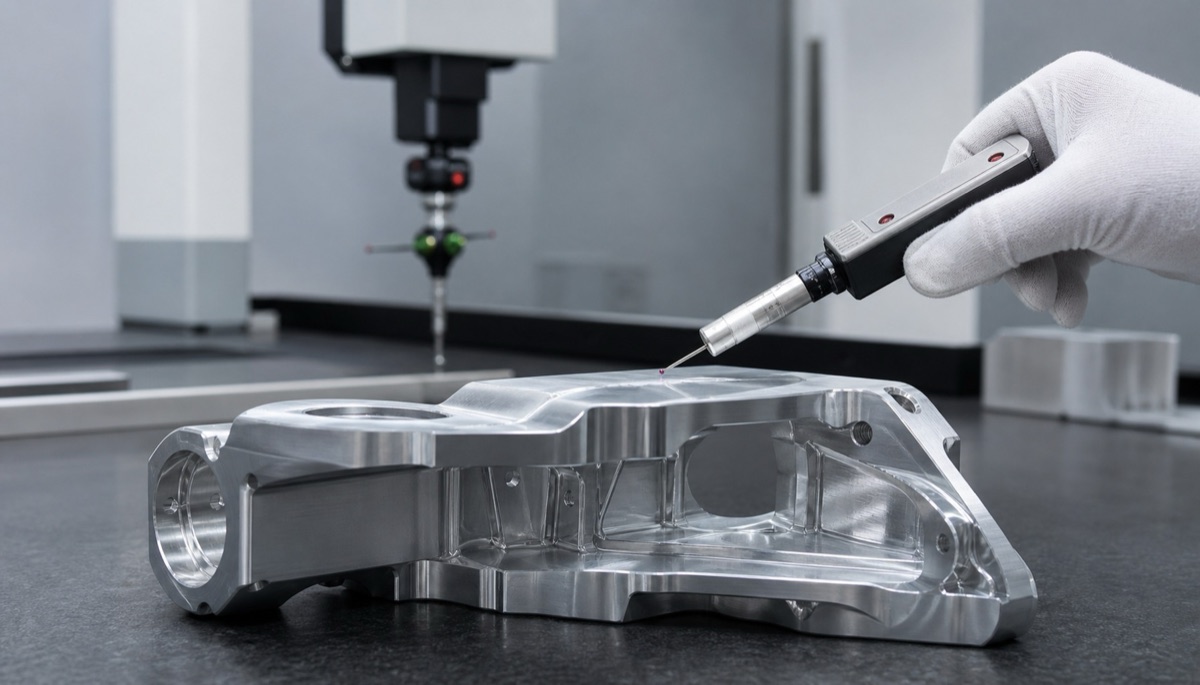

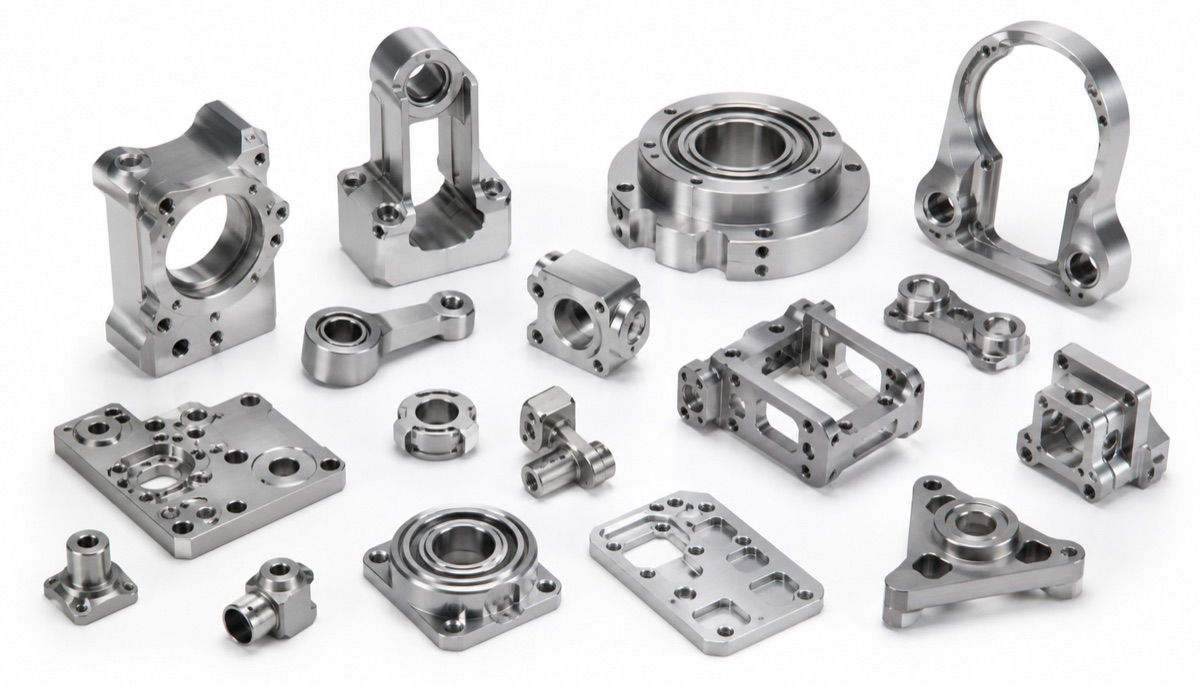

Lagerbohrungen, Passstiftbohrungen, Gleitflächen, Dichtflächen, Sensormontageflächen, sichtbare Abdeckungen und innere Leichtbautaschen benötigen nicht dasselbe Finish. Eine Zeichnung mit Ra 0.8 für das gesamte Teil wirkt streng, kann aber Bearbeitungszeit, Werkzeugverschleiß, Polieraufwand und Prüfkosten erhöhen, ohne die Montage zu verbessern.
OEMach bewertet Rauheit gemeinsam mit Toleranzen, GD&T, Entgratung, Oberflächenbehandlung und Messmethode. So werden kritische Funktionsflächen gezielt enger definiert, während unkritische Bereiche wirtschaftlich bearbeitbar bleiben.
Empfohlene Rauheitszonen für Roboterteile
| Flächentyp | Typische Rauheit | Häufige Positionen | Was zu prüfen ist |
|---|---|---|---|
| Lager- und Passbohrungen | Ra 0.4 bis Ra 0.8 | Gelenklager, Passstiftbohrungen, Präzisionsbuchsen | Bohrungsmaß, Rundheit, Koaxialität, Gratfreiheit und gemessener Ra |
| Montage- und Bezugsflächen | Ra 0.8 bis Ra 1.6 | Motorabdeckungen, Sensorsitze, IMU-Halter, Getriebeschnittstellen | Ebenheit, Rechtwinkligkeit, Kantenbruch und Zustand nach Finish |
| Gleit- oder Verschleißflächen | Ra 0.4 bis Ra 0.8 oder nach Reibpaarung | Führungsblöcke, Gleitpads, Kontaktbereiche | Werkstoffpaarung, Schmierung, Beschichtung oder Härtung |
| Sicht- und Eloxalflächen | Ra 1.6 bis Ra 3.2 vor Strahlen oder nach Vereinbarung | Sichtbare Aluminiumhalter und Abdeckungen | Werkzeugspurrichtung, Strahlen, Farbgleichheit und Kratzkriterien |
| Freiräume und Leichtbautaschen | Ra 3.2 oder bearbeitete Oberfläche | Innenkonturen, Taschen, nicht berührende Flächen | Keine unnötige Verschärfung, die Kosten und Durchlaufzeit erhöht |
Warum glatter nicht immer besser ist
Niedrigere Ra-Werte bedeuten oft langsamere Schlichtgänge, schärfere Werkzeuge, kleinere Zustellungen, Ausdrehen, Schleifen, Polieren oder zusätzliche Handhabung. Bei einer unkritischen Tasche verteuert das das Teil, ohne Passung, Festigkeit oder Bewegungsverhalten zu verbessern.
Manche Funktionsflächen benötigen nicht den kleinsten Wert, sondern die passende Textur. Eine Gleitfläche kann vom Schmierverhalten abhängen. Eine Klebe- oder Beschichtungsfläche kann durch Überpolieren Haftung verlieren. Eine gestrahlte und eloxierte Oberfläche kann ungleichmäßig wirken, wenn Werkzeugspuren und Faserrichtung vorher nicht kontrolliert wurden.
Rauheit sollte deshalb immer mit der Funktion verbunden sein. Bei Roboterteilen verdienen Lagerstellen, Passbohrungen, Bezugsflächen, Sensorschnittstellen und bewegte Kontaktflächen die meiste Aufmerksamkeit.
Rauheit zusammen mit Toleranzen und Graten prüfen
Ra allein garantiert keine Montagequalität. Eine Lagerbohrung mit gutem Finish kann ausfallen, wenn Rundheit, Durchmesser oder Koaxialität instabil sind. Eine glänzende Montagefläche kann einen Sensor trotzdem verspannen, wenn die Ebenheit nicht stimmt.
Auch Grate sind kritisch. Bohrungskanten, Querbohrungen, dünne Stege, Fräsnuten und Gewindeanfänge können sich in der Montage rau anfühlen, obwohl der gemessene Ra-Wert akzeptabel ist. Bei Prototypen und Kleinserien sollten Rauheitsangaben mit Fasen, Entgratung, Reinigung und Prüfbezügen abgestimmt werden.
Werkstoff und Finish beeinflussen das Ergebnis ebenfalls. Aluminium kann sich nach Eloxieren oder Strahlen verändern, Edelstahl kann bei Werkzeugverschleiß Ausbrüche zeigen und technische Kunststoffe wie PEEK benötigen eine andere Entgratstrategie.
Praktische DFM-Prüfung
Bei der Prüfung eines Robotergelenkbauteils wurde das gesamte Teil zunächst als Hochfinish-Teil betrachtet. Nach der Trennung der Funktionsflächen erhielt die wichtigste Lagerbohrung eine engere Ra-Vorgabe mit Bohrungs- und Rundheitsprüfung, die Montagefläche eine praxisgerechte Kombination aus Ra und Ebenheit, und innere Leichtbautaschen wurden als bearbeitete Flächen akzeptiert.
Die Spezifikation wurde dadurch nicht schwächer, sondern klarer. Die Fertigung wusste, wo Zeit investiert werden muss, die Qualitätssicherung wusste, welche Flächen Messprotokolle benötigen, und der Einkauf bezahlte kein unnötiges Finish an verdeckten Bereichen.
Für Wiederholaufträge hält OEMach Erstmusterprüfdaten, Rauheitsnotizen, Werkzeugwegentscheidungen und Finish-Anforderungen zusammen, damit die nächste Charge denselben Kriterien folgt.
Was vor der RFQ markiert werden sollte
Trennen Sie Funktionsflächen auf der Zeichnung: Positionieren, Drehen, Gleiten, Dichten, Montieren, Sichtfläche und Freiraum sollten nicht dieselbe pauschale Rauheitsnotiz erhalten.
Setzen Sie Ra-Anforderungen neben die zugehörigen Toleranz- und GD&T-Angaben, besonders bei Lagerbohrungen, Passstiften, Bezugsflächen und Sensormontageflächen.
Klären Sie, ob die Rauheit vor oder nach Eloxieren, Strahlen, Beschichten, Wärmebehandlung oder Polieren abgenommen wird.
Für kritische Flächen sollten Messposition und Messrichtung angegeben werden, damit das Ergebnis die reale Funktion abbildet.
Wenn eine Fläche nicht funktionskritisch ist, sollte sie nicht übermäßig verschärft werden. Die eingesparte Zeit ist auf den wirklich entscheidenden Flächen besser eingesetzt.
FAQ
Soll jedes Roboterteil Ra 0.8 erhalten?
Nein. Ra 0.8 kann für ausgewählte Funktionsflächen sinnvoll sein, aber viele Taschen und Sichtflächen brauchen diese Vorgabe nicht.
Welche Rauheit ist für Lagerbohrungen üblich?
Viele Lager- oder Passbohrungen liegen bei Ra 0.4 bis Ra 0.8. Durchmesser, Rundheit, Koaxialität und Gratfreiheit sind ebenso wichtig.
Wie werden eloxierte Aluminiumflächen spezifiziert?
Definieren Sie das gewünschte Endbild und die Abnahmestufe. Werkzeugspuren, Strahlen, Eloxalschicht, Maskierung und Kratzkriterien können wichtiger sein als ein einzelner Ra-Wert.
Kann Rauheit die Robotermontage beeinflussen?
Ja. Sie kann Lagerpassung, Gleitverhalten, Abdichtung, Sensorsitz, Beschichtungshaftung und Montagegefühl beeinflussen.
Kann OEMach bei Rauheitsangaben helfen?
Ja. OEMach kann Zeichnungen prüfen und Funktionsflächen, praktische Ra-Werte, Entgratnotizen und Prüfanforderungen vor der Bearbeitung abstimmen.
Zusammenfassung
Die Oberflächenrauheit von Roboterteilen sollte nach Funktion festgelegt werden. Ra wird dort verschärft, wo Lagerpassung, Gleiten, Dichten, Bezugsflächenkontakt oder Sensormontage davon abhängen. Unkritische Flächen bleiben praktikabel. So sinken unnötige Kosten, während wichtige Flächen leichter zu fertigen, zu prüfen und zu wiederholen sind.
